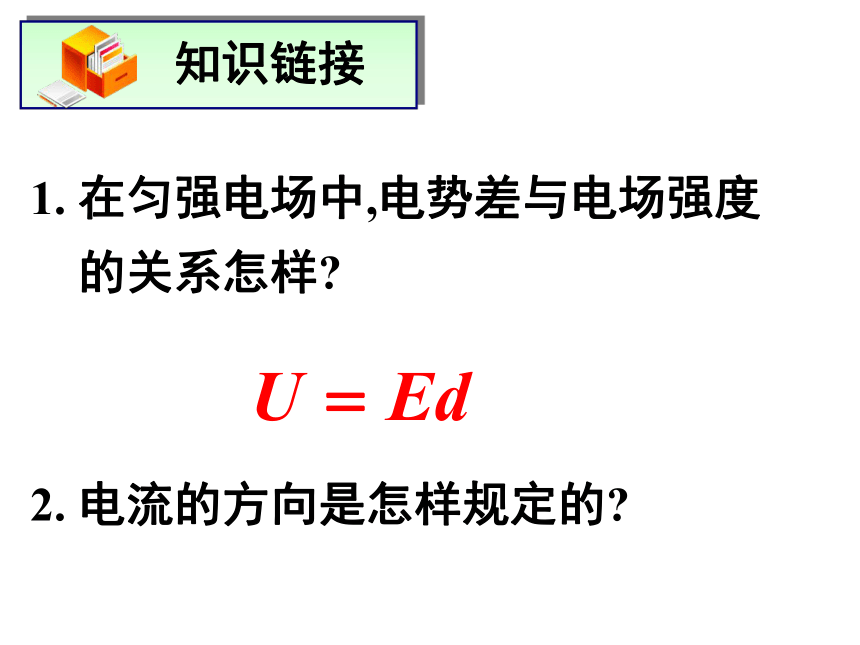

课件32张PPT。电容器的电容1. 在匀强电场中,电势差与电场强度
的关系怎样?2. 电流的方向是怎样规定的?知识链接1. 在匀强电场中,电势差与电场强度

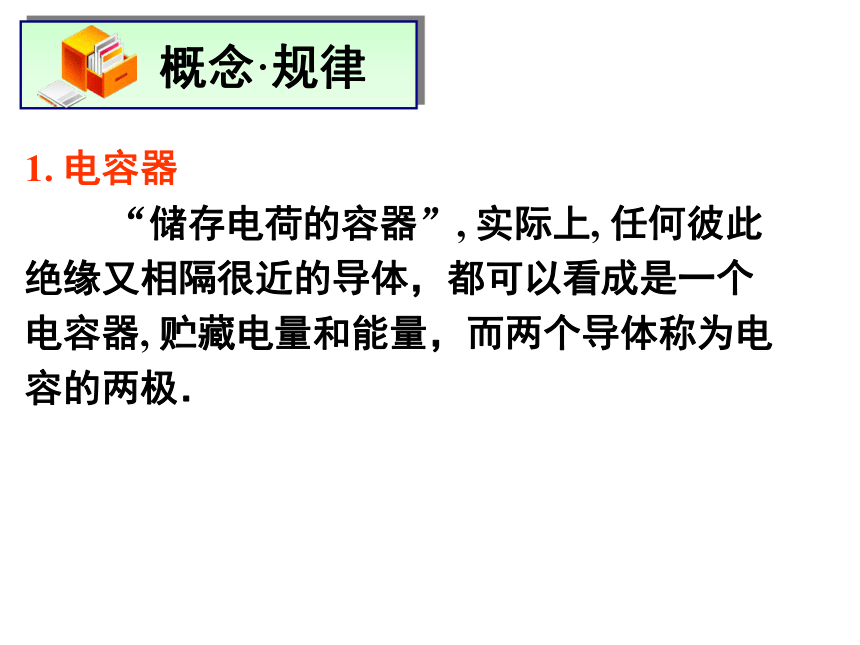

的关系怎样?2. 电流的方向是怎样规定的?知识链接1. 电容器
“储存电荷的容器”, 实际上, 任何彼此
绝缘又相隔很近的导体，都可以看成是一个
电容器, 贮藏电量和能量，而两个导体称为电

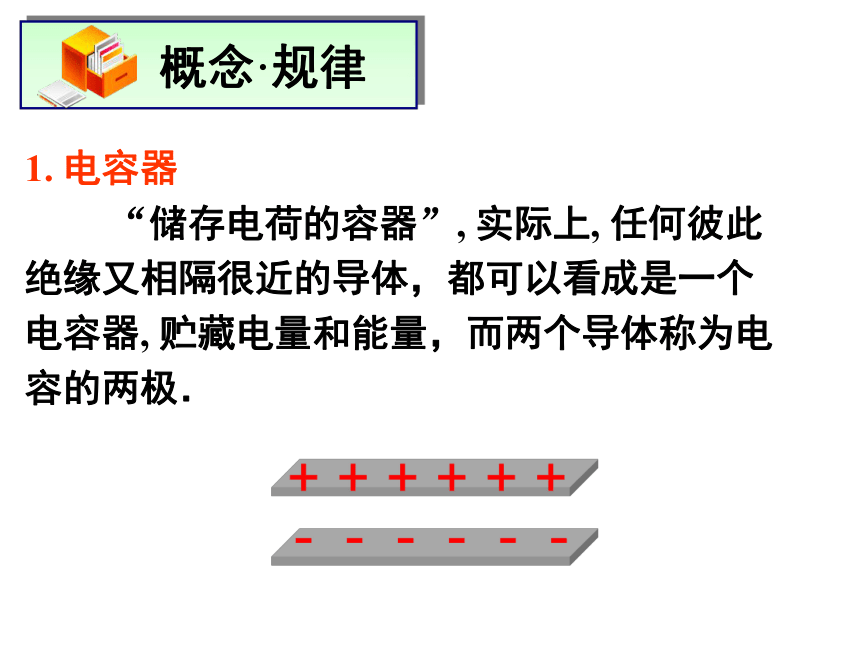

容的两极．概念·规律1. 电容器
“储存电荷的容器”, 实际上, 任何彼此
绝缘又相隔很近的导体，都可以看成是一个
电容器, 贮藏电量和能量，而两个导体称为电

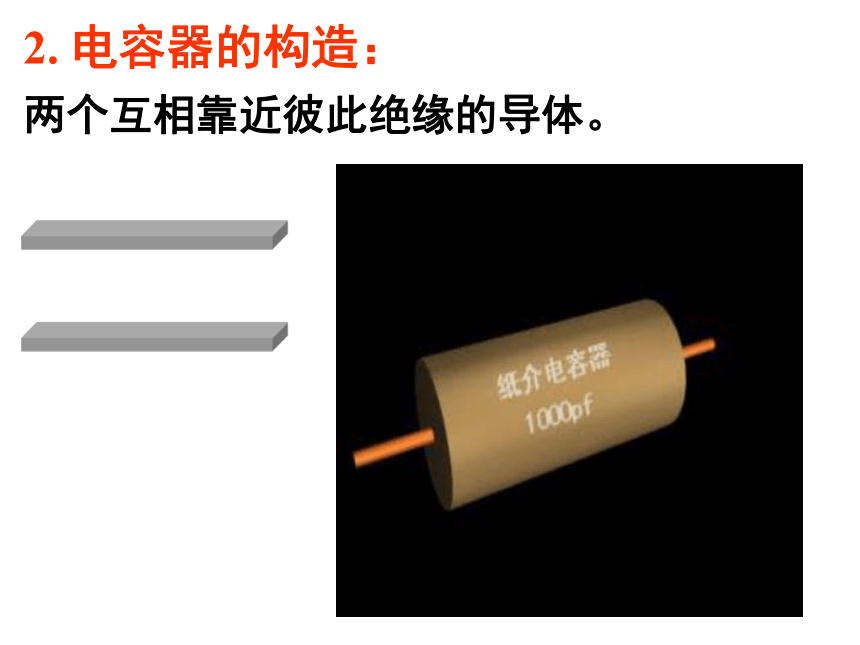

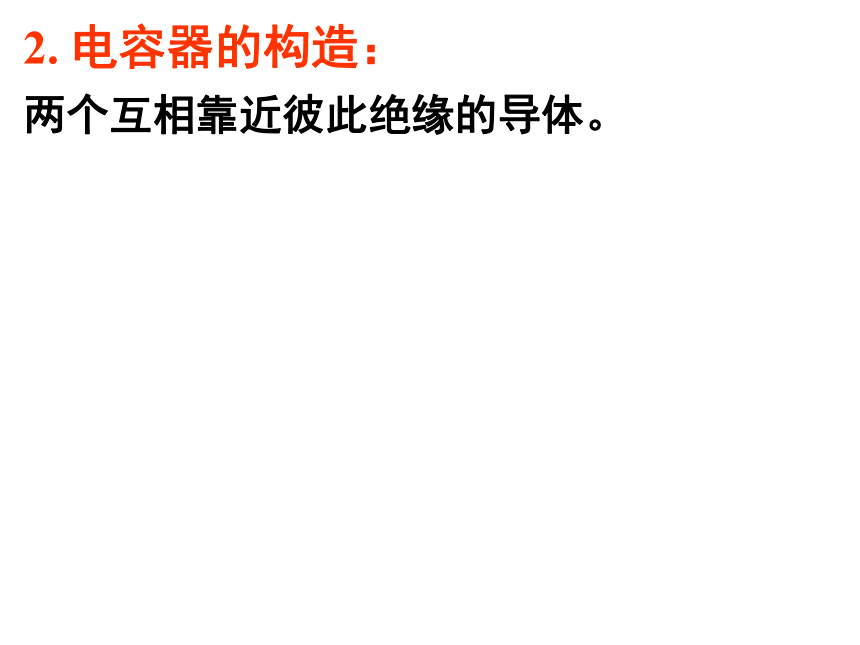

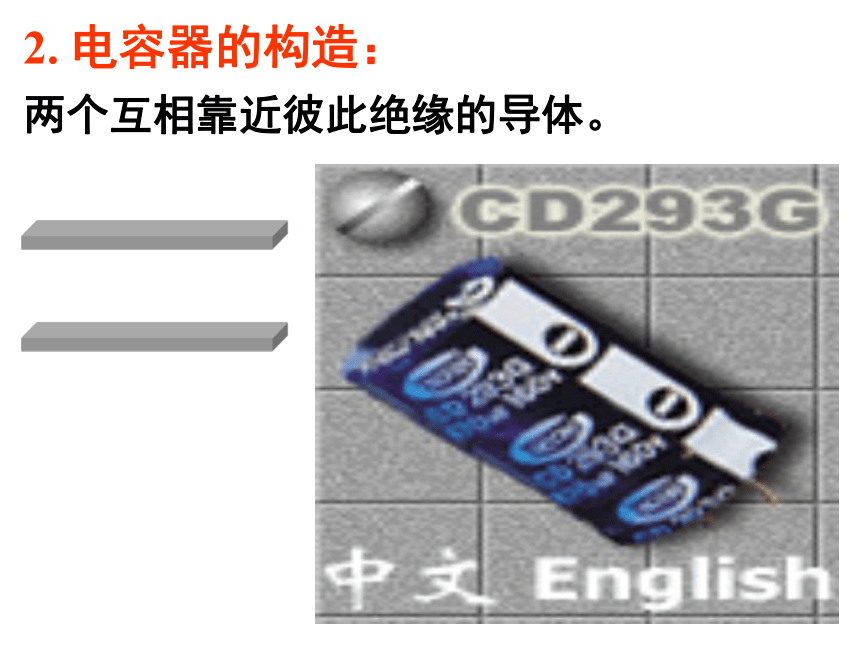

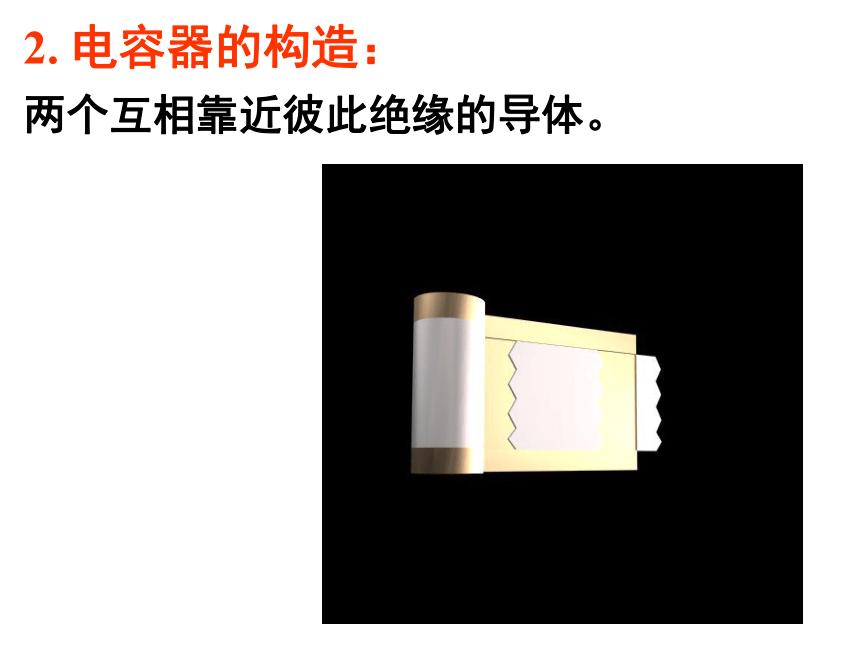

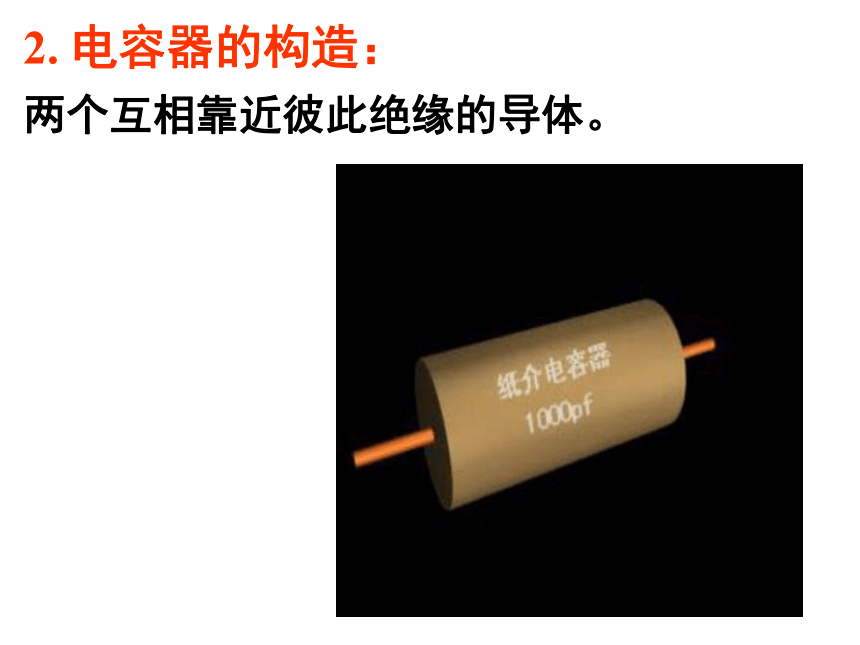

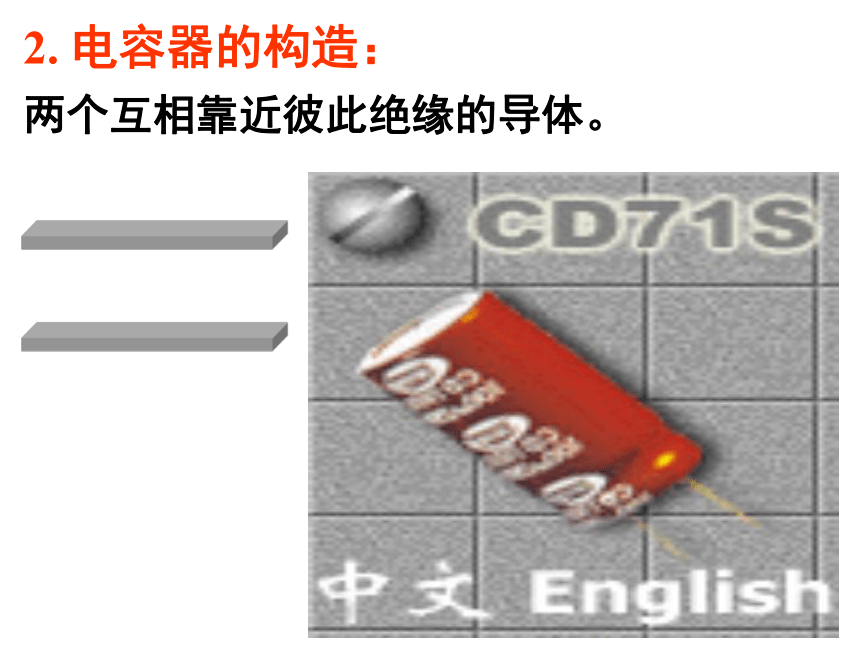

容的两极．概念·规律两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：两个互相靠近彼此绝缘的导体。2. 电容器的构造：3. 电容器的作用：存储电荷电场能3. 电容器的作用：存储电荷电场能3. 电容器的作用：存储电荷电场能3. 电容器的作用：存储电荷电场能4. 电容器的工作方式：1. 充电：2. 放电： 使两板带
上等量异种电
荷的过程，其
它能转化为电
场能。 两板电荷
中和，电场能
转化为其它形
式的能。播放《电容器的电容》ii充电过程ii充电过程放电过程5. 电容器的电容 充电后, 任意一个极板带电量的绝对
值叫电容器的带电量, 用“Q”表示． 如图, 两个直筒水杯, 当杯内水的高度相同
时, 左杯中容纳的水量比右杯多.显然, 要使它
们水面升高1cm所需的水量不同. 也就是说, 它
们容纳水的本领大小不同, 可以用V/h来描述. 如图, 两个直筒水杯, 当杯内水的高度相同
时, 左杯中容纳的水量比右杯多.显然, 要使它
们水面升高1cm所需的水量不同. 也就是说, 它
们容纳水的本领大小不同, 可以用V/h来描述. 如图, 两个直筒水杯, 当杯内水的高度相同
时, 左杯中容纳的水量比右杯多.显然, 要使它
们水面升高1cm所需的水量不同. 也就是说, 它
们容纳水的本领大小不同, 可以用V/h来描述. 实验表明, 电容器所带的电荷量Q与电
容器两极板间的电势差U成正比, 比值Q/U
是一个常量. 对不同的电容器此比值不同.
称此比值为电容器的电容。(定义式) 实验表明, 电容器所带的电荷量Q与电
容器两极板间的电势差U成正比, 比值Q/U
是一个常量. 对不同的电容器此比值不同.
称此比值为电容器的电容。对公式说明:a. 对一个确定的电容器而言，电容是
不变的，C与Q、U无关.b. 单位是法拉(F). 1F=1C/V.c. 1F=106?F=1012pFd. 电容是表示电容器容纳电荷本领的
物理量.6. 平行板电容器的电容探讨: 平行板电容器的电容与哪些因
素有关？播放《平板电容器》Q不变的情况d↑→U↑→C↓S↓→U↑→C↓ε↑→U↓→C↑U不变的情况(决定式)Q不变的情况d↑→U↑→C↓S↓→U↑→C↓ε↑→U↓→C↑U不变的情况(决定式)固定电容器
可变电容器7. 常用电容器
