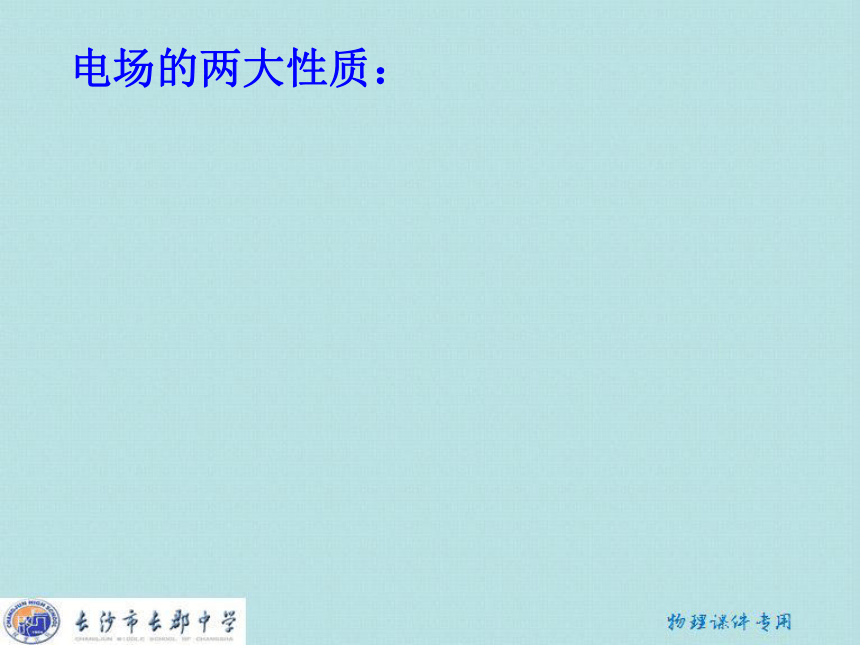

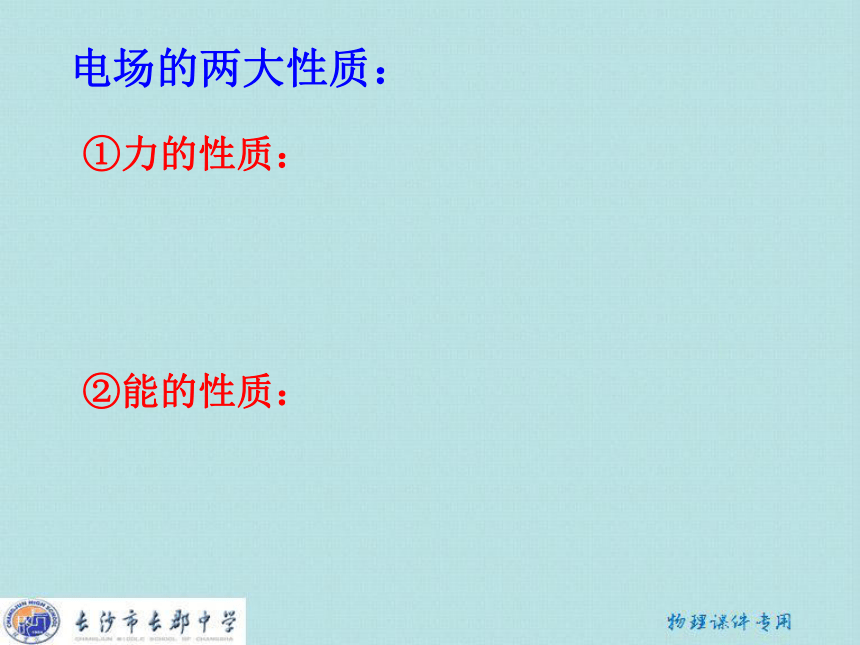

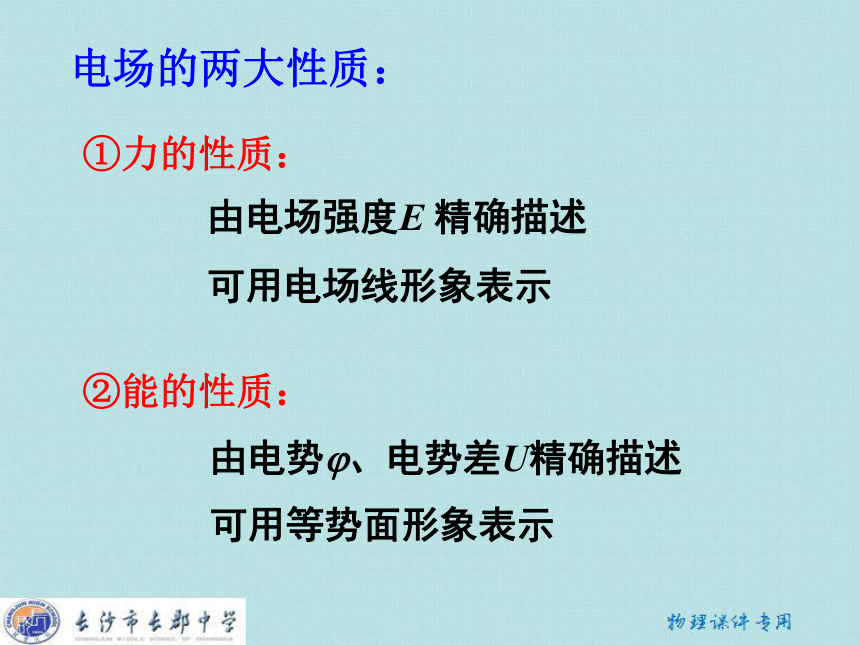

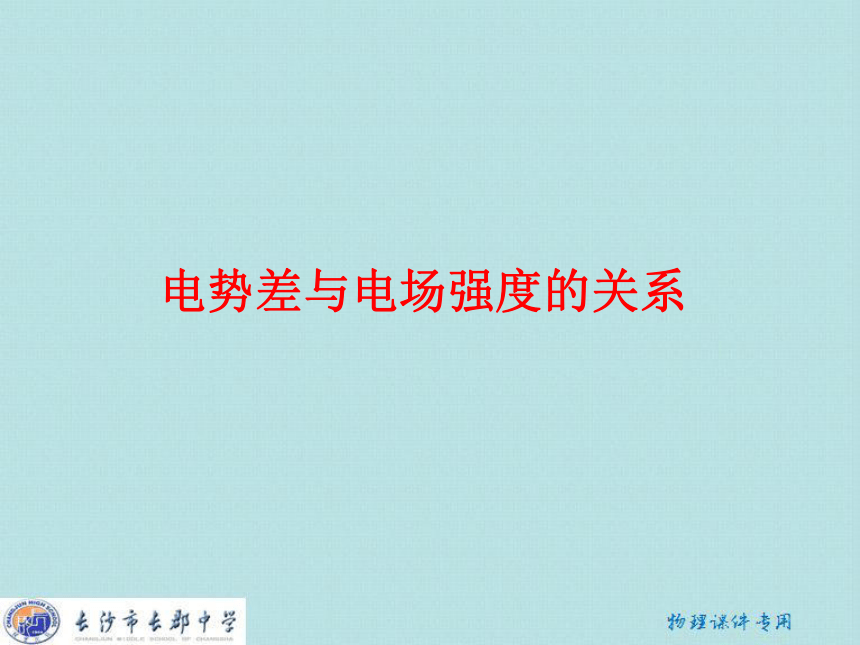

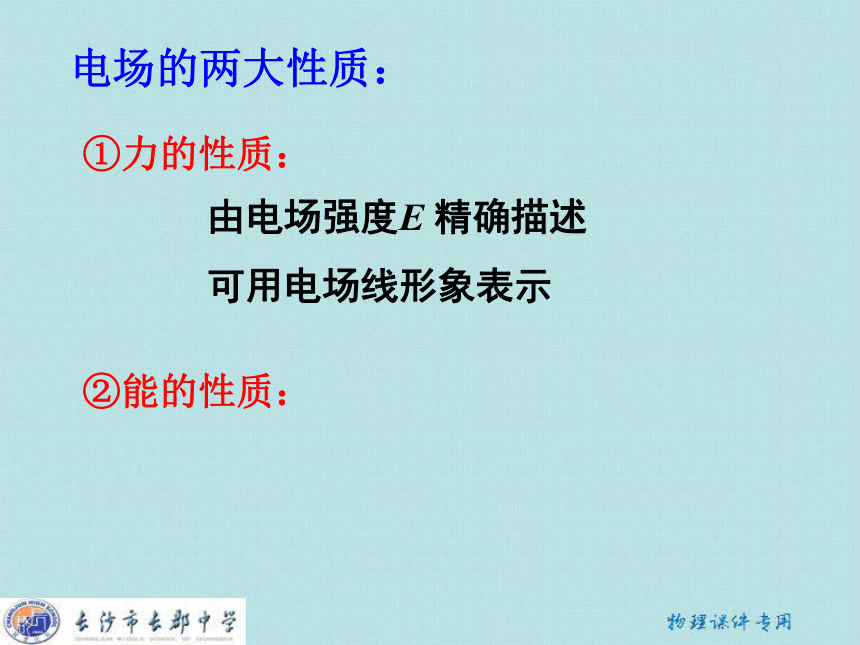

课件43张PPT。电势差与电场强度的关系电场的两大性质：电场的两大性质：①力的性质：②能的性质：电场的两大性质：①力的性质：由电场强度E 精确描述
可用电场线形象表示②能的性质：电场的两大性质：①力的性质：②能的性质：由电势?、电势差U精确描述
可用等势面形象表示 由电场强度E 精确描述

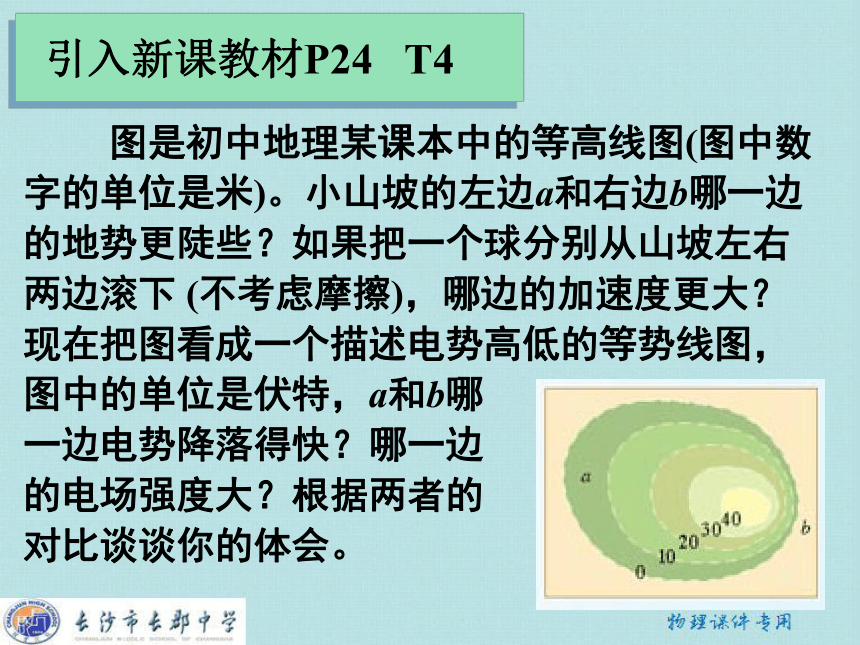

可用电场线形象表示引入新课教材P24 T4 图是初中地理某课本中的等高线图(图中数
字的单位是米)。小山坡的左边a和右边b哪一边
的地势更陡些？如果把一个球分别从山坡左右
两边滚下 (不考虑摩擦)，哪边的加速度更大？
现在把图看成一个描述电势高低的等势线图，
图中的单位是伏特，a和b哪
一边电势降落得快？哪一边
的电场强度大？根据两者的

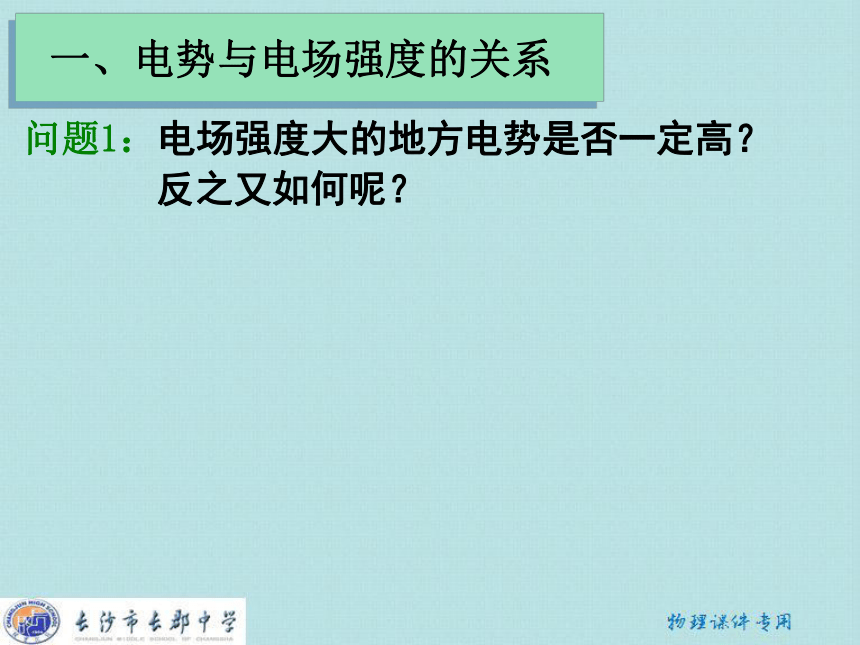

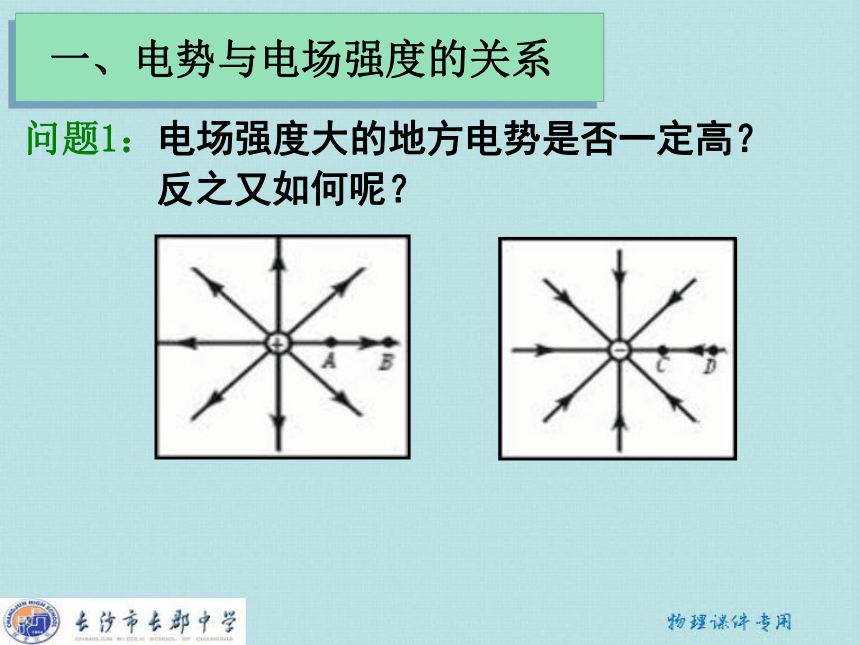

对比谈谈你的体会。一、电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？
反之又如何呢？一、电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？
反之又如何呢？一、电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？
反之又如何呢？EA> EB且?A>?BEC> ED且?C 反之又如何呢？EA> EB且?A>?BEC> ED且?C二、电势差与电场强度的关系 匀强电场中两点间的电势差等于场强与 这两点间沿电场力方向距离的乘积。【说明】 ①只适用于匀强电场；对于非匀强电场， 可做定性判断。
②d：沿场强方向的距离 二、电势差与电场强度的关系二、电势差与电场强度的关系二、电势差与电场强度的关系 这个式子表示在匀强电场中，场强在数值上 等于沿场强方向每单位距离上的电势差. 二、电势差与电场强度的关系 这个式子表示在匀强电场中，场强在数值上 等于沿场强方向每单位距离上的电势差. 由此式可推出E的单位为V/m （1 V/m=1 N/C ）二、电势差与电场强度的关系 这个式子表示在匀强电场中，场强在数值上 等于沿场强方向每单位距离上的电势差. 由此式可推出E的单位为V/m （1 V/m=1 N/C ） ①在匀强电场中，沿任意一个方向上，电势 降落都是均匀的，故在同一直线上相同间距的两 点间的电势差相等；二、电势差与电场强度的关系 这个式子表示在匀强电场中，场强在数值上 等于沿场强方向每单位距离上的电势差. 由此式可推出E的单位为V/m （1 V/m=1 N/C ） ①在匀强电场中，沿任意一个方向上，电势 降落都是均匀的，故在同一直线上相同间距的两 点间的电势差相等； ②在匀强电场中，相互平行的相等的线段两端点电势差相等。 【例题1】a、b、c、d是匀强电场中的四
个点，它们正好是一个矩形的四个顶点，电
场线与矩形所在平面平行。已知a点的电势为
20V，b点的电势为24V，d点的电势为4V，如
图所示由此可知c点的电势为( )
A. 4V
B. 8V
C. 12V
D. 24V计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式计算电场强度三条式子的区别区别公式 【例题2】如图所示，A、B、C为匀 强电场中的三点，已知这三点的电势分 别为?A=10V，? B=2V，?C=-6V，试在 图上画出过B点的等势线和场强的方向 （可用三角板画） 【例题3】图是初中地理某课本中的等高
线图(图中数字的单位是米)。小山坡的左边a和
右边b哪一边的地势更陡些？如果把一个球分别
从山坡左右两边滚下 (不考虑摩擦)，哪边的加
速度更大？现在把图看成一个描述电势高低的
等势线图，图中的单位是伏特，a和b哪一边电
势降落得快？哪一边的电
场强度大？根据两者的对
比谈谈你的体会。
