第十五章 电流和电路专项拓展训练 （含答案）人教版物理九年级全一册

第十五章 电流和电路
专项一 电路的连接

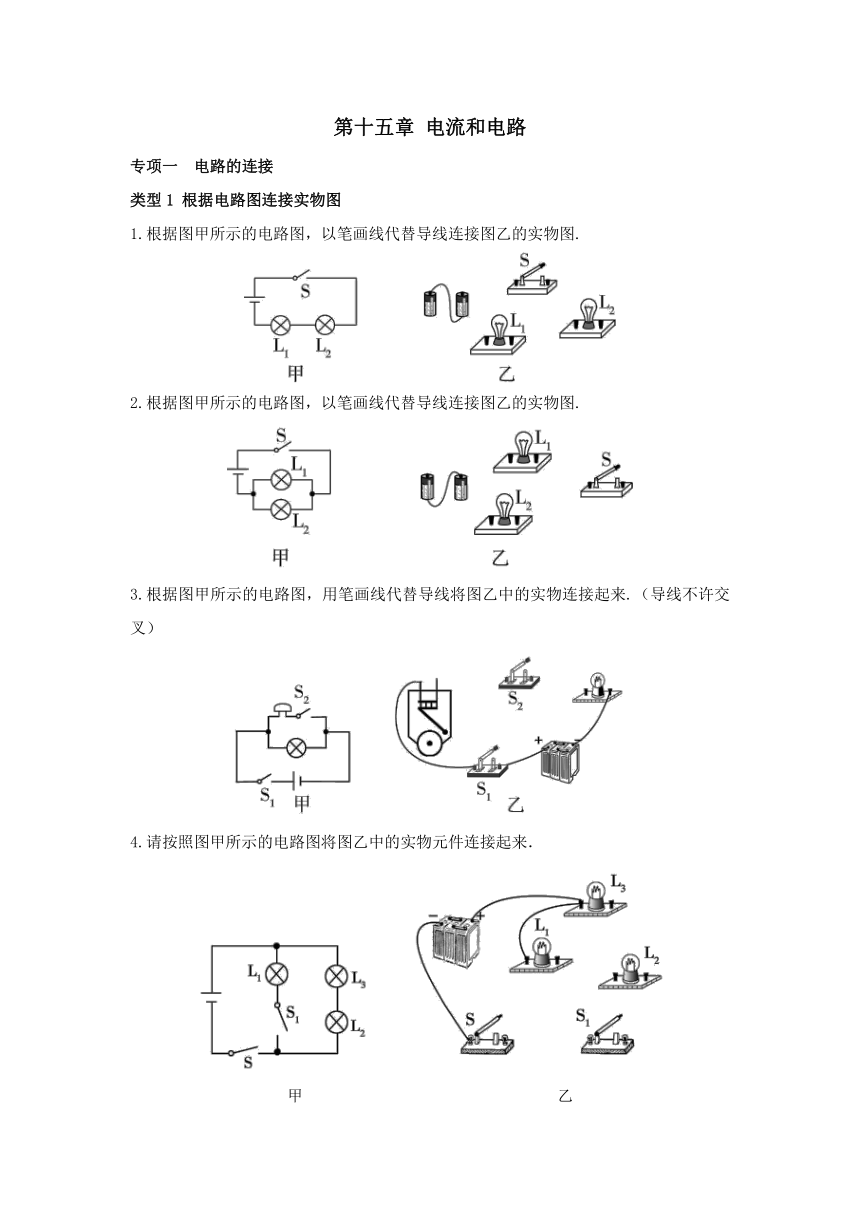

类型1 根据电路图连接实物图
1.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图.
2.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图.
3.根据图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来.（导线不许交叉）
4.请按照图甲所示的电路图将图乙中的实物元件连接起来．
甲 乙

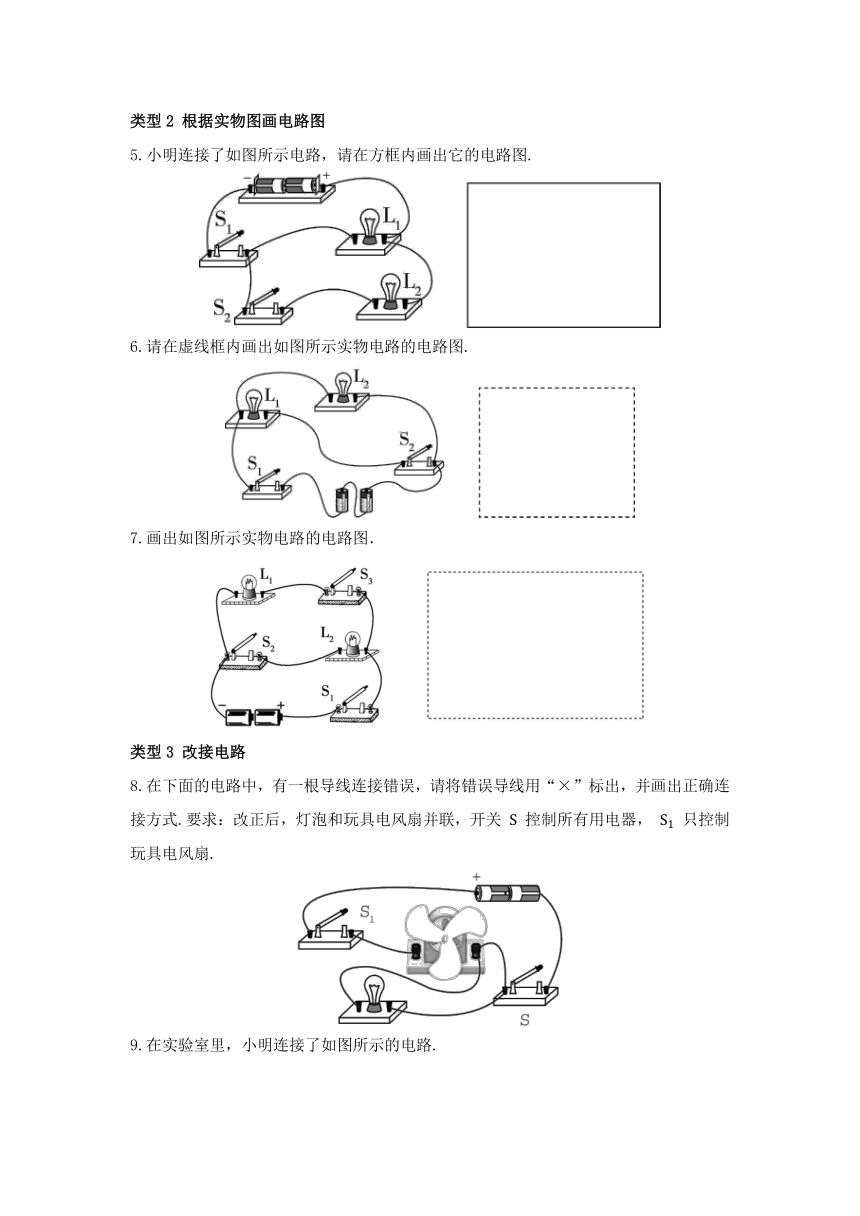

类型2 根据实物图画电路图
5.小明连接了如图所示电路，请在方框内画出它的电路图.
6.请在虚线框内画出如图所示实物电路的电路图.
7.画出如图所示实物电路的电路图．
类型3 改接电路
8.在下面的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式.要求：改正后，灯泡和玩具电风扇并联，开关 控制所有用电器， 只控制玩具电风扇.
9.在实验室里，小明连接了如图所示的电路.

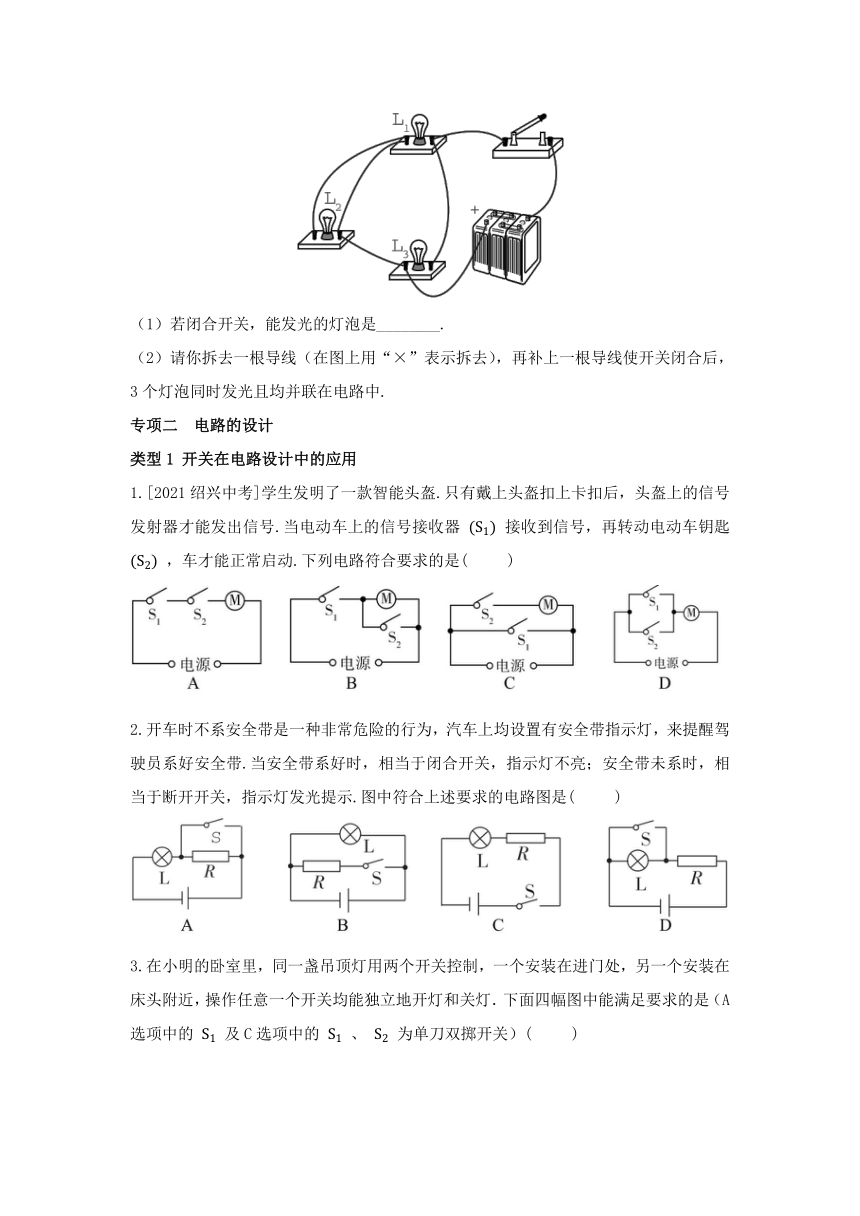

（1）若闭合开关，能发光的灯泡是________.
（2）请你拆去一根导线（在图上用“×”表示拆去），再补上一根导线使开关闭合后，3个灯泡同时发光且均并联在电路中.
专项二 电路的设计
类型1 开关在电路设计中的应用
1.[2021绍兴中考]学生发明了一款智能头盔.只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号.当电动车上的信号接收器 接收到信号，再转动电动车钥匙 ，车才能正常启动.下列电路符合要求的是( )
2.开车时不系安全带是一种非常危险的行为，汽车上均设置有安全带指示灯，来提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光提示.图中符合上述要求的电路图是( )
3.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近，操作任意一个开关均能独立地开灯和关灯．下面四幅图中能满足要求的是（A选项中的 及C选项中的 、 为单刀双掷开关）( )
4.[2022杭州中考]甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间的电铃响；当闭合乙房间的开关时，只有甲房间的电铃响.符合此要求的电路是( )
类型2 按要求设计电路并作图
5. 新情境[2022广州白云区二模] 科技馆里有一种游戏，让绕环在螺旋金属管里穿行，若绕环不小心碰到金属管壁，灯会亮同时铃会响.小明经过观察发现，这套游戏装置除了警灯和电铃外，还有电池，而绕环和金属管可以看成是一个开关.请你把这套游戏装置的电路画在方框内（电路图中电铃符号用表示）
参考答案
专项一 电路的连接
1.【答案】 如图所示.
2.【答案】 如图所示.
3.【答案】 如图所示.
【名师大招】
根据电路图连接实物图的具体方法
在电路图中任选一条回路，对照该回路在实物图中将相应的元件连接好．对照电路图，把所选回路以外的元件分别补连到实物图中的相应位置.在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间．实物图中元件的连接顺序与电路图中各元件的排列顺序要保持一致．
4.【答案】 如图所示.
【解析】 采用电流流向法，电流从电源正极出发，依次通过灯泡 、开关 、开关 回到电源的负极；将灯泡 和 串联起来，并联在灯泡 和开关 的两端即可．
5.【答案】 如图所示.
6.【答案】 如图所示.
7.【答案】 如图所示.
【解析】 电流从电源正极出发经开关 开始分支，一支经灯泡 、 ，另一支经开关 、灯泡 ，最终汇合回到电源负极．
8.【答案】 如图所示.
9.（1） 、
（2）【答案】 如图所示.
专项二 电路的设计
1.A
【解析】 当电动车上的信号接收器 接收到信号,再转动电动车钥匙 ,车才能正常启动，说明两开关应串联接在电路中，两开关均闭合时 才能工作，A符合题意，故选A.
2.D
【解析】 由题意知，闭合开关，指示灯不亮；断开开关，指示灯发光，所以指示灯与开关 并联.
3.C
4.A
【解析】 A图，当闭合甲房间的开关时，只有乙房间的电铃响，当闭合乙房间的开关时，只有甲房间的电铃响，符合题意；B图，当闭合甲房间的开关时，乙房间的电铃响，当闭合乙房间的开关时，甲房间的电铃不响，不符合题意；C图，当闭合甲房间的开关时，乙房间的电铃响，当闭合乙房间的开关时，甲、乙两房间的电铃都响，不符合题意；D图，当闭合甲房间的开关时，甲、乙两个房间的电铃都响，当闭合乙房间的开关时，甲、乙两个房间的电铃也都响，不符合题意.
5.【答案】 如图所示.
