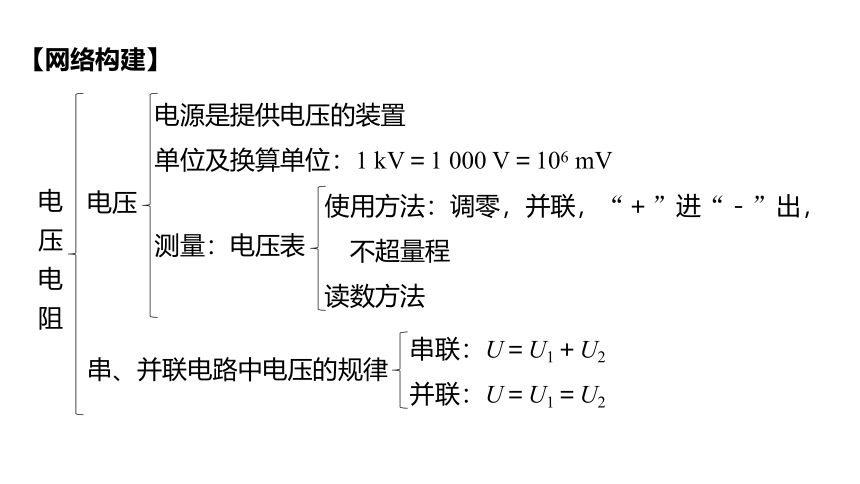

【网络构建】
电
压
电
阻
电压
电源是提供电压的装置
单位及换算单位：1 kV＝1 000 V＝106 mV
测量：电压表
使用方法：调零，并联，“＋”进“－”出，
不超量程
读数方法
串、并联电路中电压的规律
串联：U＝U1＋U2
并联：U＝U1＝U2
电
压
电
阻
电阻
定义：导体对电流阻碍作用的大小
单位及换算：1 kΩ＝103 Ω、1 MΩ＝106 Ω
决定因素
自身因素：材料、长度、横截面积
外界因素：温度
半导体和超导现象
半导体：导电性能介于导体和绝缘体之间，可
以制成二极管、三极管等
超导现象：一些金属或合金，将温度降低到某
一温度时，电阻为0的现象
电
压
电
阻
变阻器
滑动变
阻器
原理：靠改变电阻丝连入电路的长度来逐渐改
变电阻的大小
作用：改变电流、调节电压和保护用电器
使用方法：一上一下
变阻器的应用：台灯旋钮、音量旋钮等
【考点突破】
一、电压和电压表

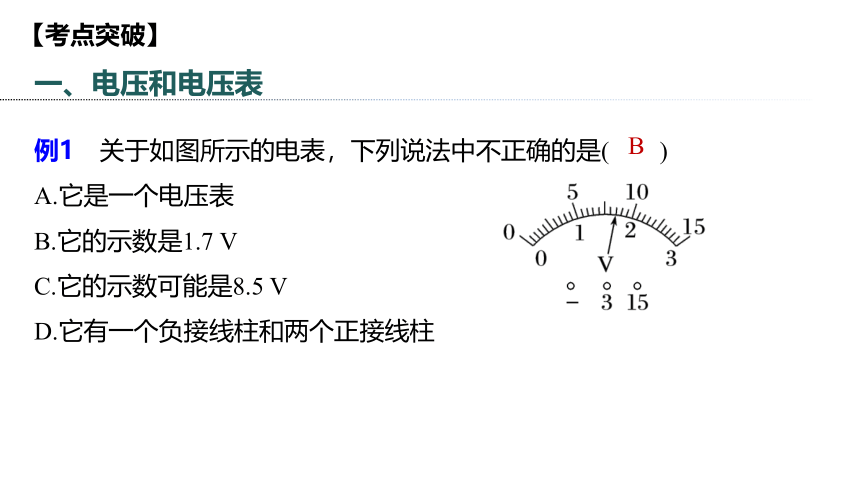

例1　关于如图所示的电表，下列说法中不正确的是(　　)
A.它是一个电压表
B.它的示数是1.7 V
C.它的示数可能是8.5 V
D.它有一个负接线柱和两个正接线柱
B

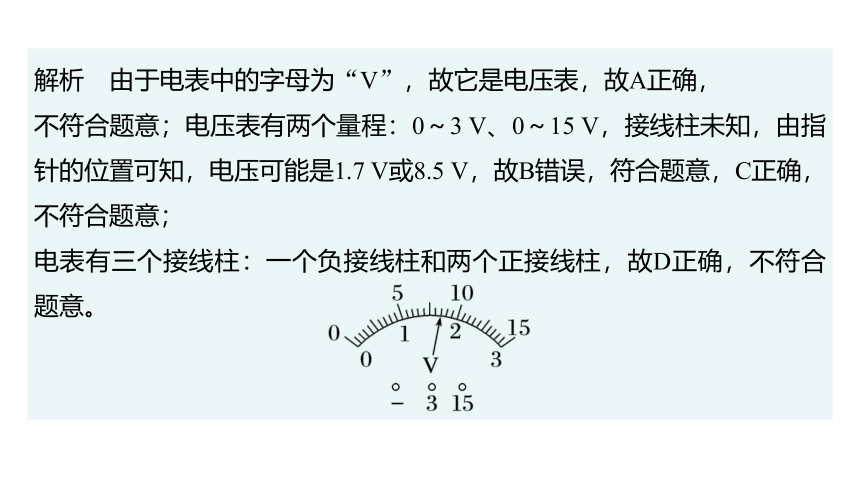

解析　由于电表中的字母为“V”，故它是电压表，故A正确，
不符合题意；电压表有两个量程：0～3 V、0～15 V，接线柱未知，由指针的位置可知，电压可能是1.7 V或8.5 V，故B错误，符合题意，C正确，不符合题意；
电表有三个接线柱：一个负接线柱和两个正接线柱，故D正确，不符合题意。
变式训练1　如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是(　　)
A.金属片B是“土豆电池”的正极
B.“土豆电池”将电能转化为化学能
C.若发光二极管“正”“负”极接反，电压表将没有示数
D.若断开开关，电压表无示数，A、B两金属片间仍有电压
D
解析　由题图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极，故A错误；
土豆电池工作过程中，将化学能转化为电能，故B错误；
若发光二极管“正”“负”极接反，因二极管具有单向导电性，则没有电流通过二极管，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
电源的两端是存在电压的，与外部电路的通断情况无关，故D正确。
变式训练2　在如图中，要使L1与L2串联，在“○”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是(　　)
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
B
解析　由题图可知，a表跟L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。故选B。
二、串、并联电路中电压的规律
实验 串联电路中电压的规律 并联电路中电压的规律
实验电路
实验步骤 1.设计实验电路，并画出电路图； 2.连接实物电路，连接电路时开关要断开； 3.用电压表测出L1两端电压U1、L2两端电压U2、电源两端电压U； 4.改变灯泡规格，重复上述实验。
实验结论 串联电路中电源两端电压等于各用电器两端的电压之和，表达式为U＝U1＋U2 并联电路中电源两端电压与各支路用电器两端的电压相等，表达式为U＝U1＝U2
例2　如图，将灯泡L1和L2连接在电路中，用电压表分别测量两灯泡两端的电压，其示数分别为U1、U2，且灯泡L1比灯泡L2亮，则(　　)
A
A.U1＝U2 B.U1C.U1>U2 D.无法判断
解析　分析实物电路图，画出等效电路图如图所示；由并联电路的电压特点知，U1＝U2，故选A。
变式训练3　如图甲所示，闭合开关S后，电压表V1和V2的指针所在位置完全相同，如图乙所示。灯泡L1两端的电压为 ，灯泡L2两端的电压为 。
1.5 V
6 V
解析　由电路图可知：灯泡L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；而两个电压表指针所在位置完全相同，所以电压表V1的量程是0～15 V，示数为7.5 V，即电源电压U＝7.5 V；电压表V2的量程是0～3 V，示数为1.5 V，即L1两端的电压U1＝1.5 V，由串联电路电压特点可知：L2两端的电压U2＝U－U1＝7.5 V－1.5 V＝6 V。
三、电阻
例3　下列关于导体电阻的说法正确的是(　　)
A.长度长的导体，电阻一定大
B.横截面积大的导体，电阻一定小
C.导体的电阻由其两端的电压和通过的电流来决定
D.导体的电阻与导体的材料、长度和横截面积等因素有关
D
解析　导体的电阻是导体的一种性质，导体的电阻由导体的长度、横截面积和材料决定，故A、B错误，D正确；
导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，导体的电阻与导体两端电压和电流无关，故C错误。
变式训练4　导体的电阻与导体的长度、横截面积和材料等因素有关。如图所示，甲、乙反映了导体的电阻与导体的 有关；甲、丙反映了导体的电阻与导体的 有关。
横截面积
长度
解析　漫画把路面的宽窄、长度比作导线的粗细、长短，形象地说明导体的电阻与导体的长度、横截面积的关系。利用控制变量法，通过比较甲、乙两图可以得出导体的电阻与导体的横截面积有关，通过比较甲、丙两图可以得出导体的电阻与导体的长度有关。
四、变阻器
例4　小雨同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路，下列分析正确的是(　　)
D
A.若将A、C端接入电路，向D端移动滑片P，连
入电路电阻变小
B.若将B、C端连入电路中，闭合开关前，滑片P
应移动到最右端
C.若将A、B端连入电路中相当于一根导线
D.若将B、D端连入电路中，闭合开关，滑片P向左移，灯泡变暗
解析　若将A、C端接入电路，向D端移动滑片P，滑动变阻器接入电路的电阻变大，故A错误；
若将B、C端连入电路中，闭合开关前，滑动变阻器应位于阻值最大的位置，故滑片P应移动到最左端，故B错误；
若将A、B端连入电路中，滑动变阻器以最大阻值接入电路，相当于一个定值电阻，故C错误；
若将B、D端连入电路中，闭合开关，滑片P向左移，滑动变阻器接入电路的电阻变大，总电阻变大，通过灯泡的电流变小，灯泡变暗，故D正确。
变式训练5　小荣学完变阻器后，在网上查阅到收音机里有一种叫电位器的变阻器。他找到一个废旧的收音机并拆下了电位器，如图所示，A、B、C三个焊接点相当于变阻器的三个接线柱。如果要使滑片顺时针旋动时连入电路中的电阻变小，接法正确的是(　　)
A.将B、C接入电路
B.将A、C接入电路
C.将A、B接入电路
D.将A、B接入电路同一点，C接电路的另一点
A
解析　要使滑片顺时针旋动时连入电路中的电阻变小，应该使滑片顺时针旋动时连入电路中的电阻丝长度变短。故选A。
