第十九章
章末复习

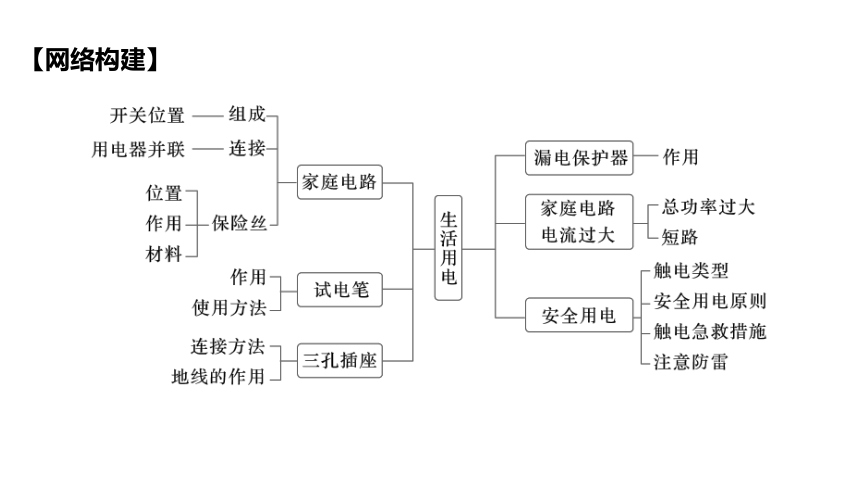

【网络构建】

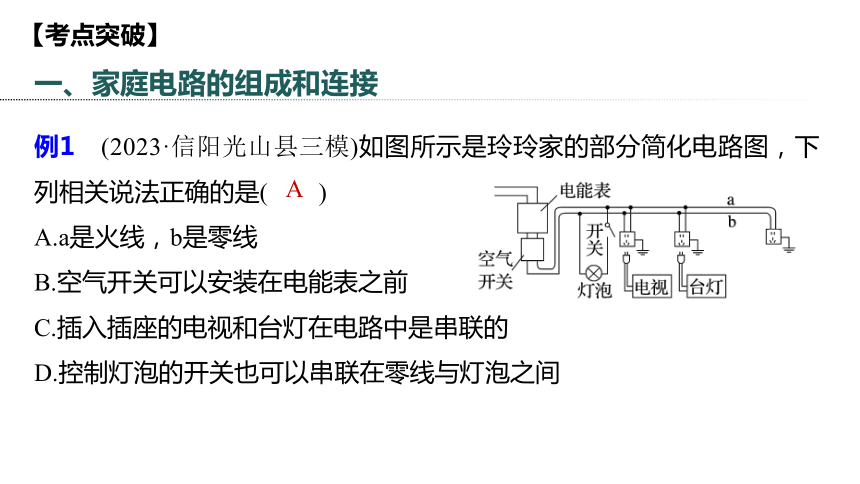

例1　(2023·信阳光山县三模)如图所示是玲玲家的部分简化电路图，下列相关说法正确的是(　　)
A.a是火线，b是零线
B.空气开关可以安装在电能表之前
C.插入插座的电视和台灯在电路中是串联的
D.控制灯泡的开关也可以串联在零线与灯泡之间
A
【考点突破】
一、家庭电路的组成和连接

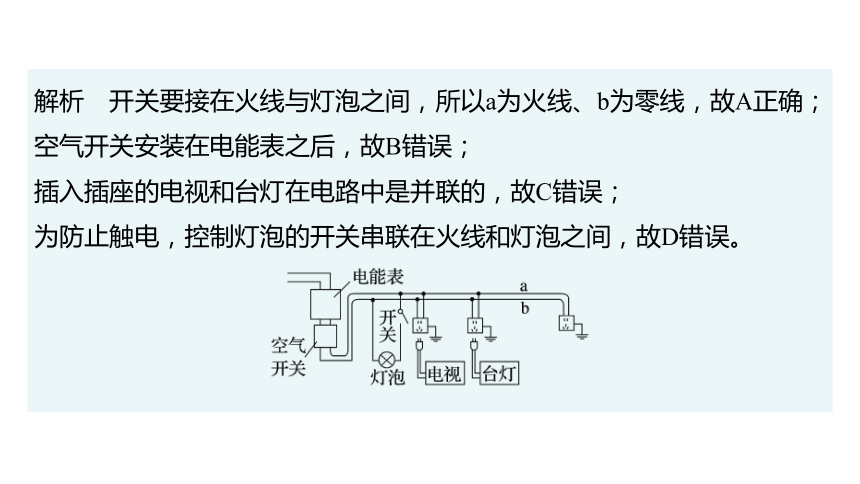

解析　开关要接在火线与灯泡之间，所以a为火线、b为零线，故A正确；
空气开关安装在电能表之后，故B错误；
插入插座的电视和台灯在电路中是并联的，故C错误；
为防止触电，控制灯泡的开关串联在火线和灯泡之间，故D错误。

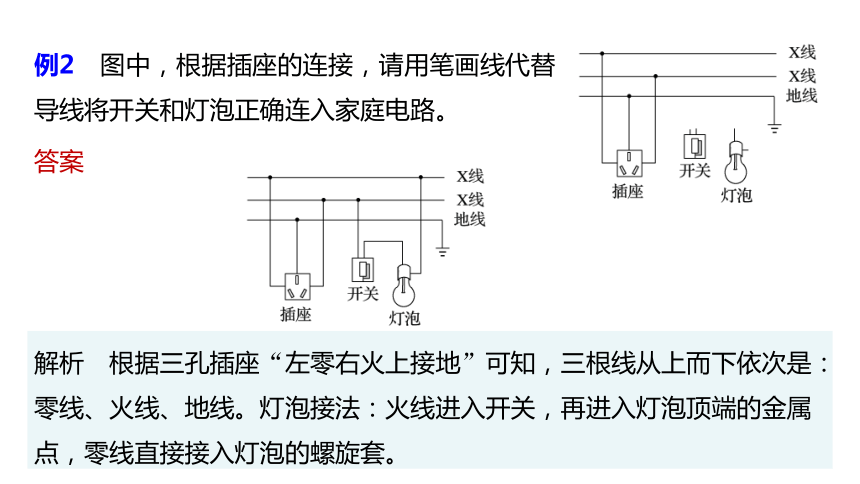

例2　图中，根据插座的连接，请用笔画线代替导线将开关和灯泡正确连入家庭电路。
答案　
解析　根据三孔插座“左零右火上接地”可知，三根线从上而下依次是：零线、火线、地线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。

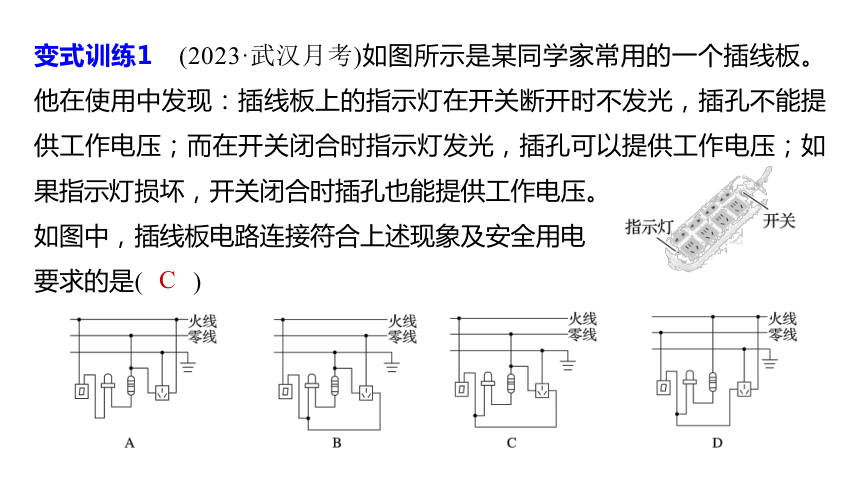

变式训练1　(2023·武汉月考)如图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
如图中，插线板电路连接符合上述现象及安全用电
要求的是(　　)
C

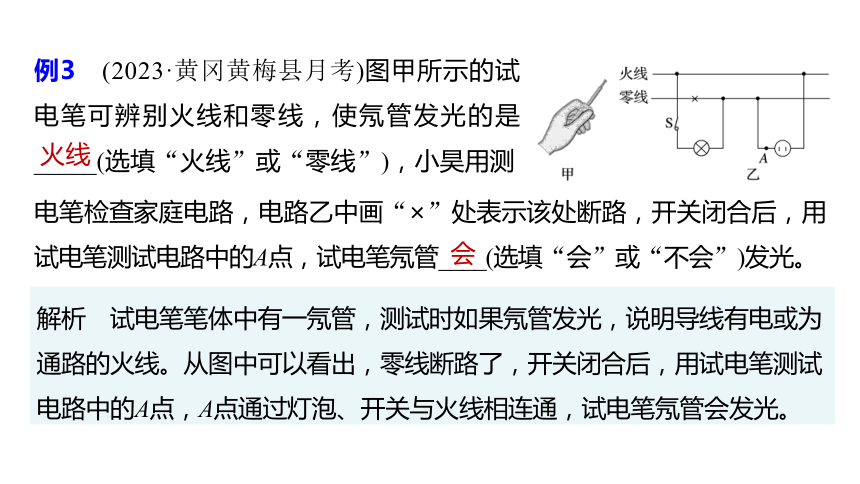

例3　(2023·黄冈黄梅县月考)图甲所示的试电笔可辨别火线和零线，使氖管发光的是_____(选填“火线”或“零线”)，小昊用测
火线
电笔检查家庭电路，电路乙中画“×”处表示该处断路，开关闭合后，用试电笔测试电路中的A点，试电笔氖管____(选填“会”或“不会”)发光。
会
解析　试电笔笔体中有一氖管，测试时如果氖管发光，说明导线有电或为通路的火线。从图中可以看出，零线断路了，开关闭合后，用试电笔测试电路中的A点，A点通过灯泡、开关与火线相连通，试电笔氖管会发光。
例4　为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两
管内保险丝的材料相同，长度相同，粗细不同。当乙、丙两保险管通过相同的电流时，______保险丝的热功率大，______保险丝更容易熔断。(均选填“乙图”或“丙图”)
丙图
丙图
解析　两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙保险丝的电阻大；当乙、丙两保险管通过相同的电流时，根据P＝I2R可知，丙保险丝的热功率大，相同时间内，根据Q＝I2Rt可知，丙保险丝产生的热量多，温度更高，更容易熔断。
例5　如图所示为家庭电路的一部分。下列说法正确的是(　　)
A.电冰箱连入三孔插座后，电灯与电冰箱串联
B.闭合开关时，电灯不亮，保险丝未烧断，可
能是电灯短路
C.若保险丝烧断，将标有“220 V”的灯泡接在
保险丝处时正常发光，则说明电路存在短路
D.使用试电笔测试图中A点，氖管不会发光
C
二、家庭电路故障的判断及分析
解析　电冰箱接入三孔插座后，电灯与电冰
箱互不影响，能独立工作，是并联的，故A
错误；
若闭合开关时，电灯不亮，保险丝未烧断，
可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故B错误；
若保险丝烧断，将标有“220 V”的电灯接在保险丝处时正常发光，说明电灯之外是通路，有电流通过，即电路存在短路现象，故C正确；
A点在火线上，则用试电笔接触A点氖管会发光，故D错误。
变式训练2　如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是(　　)
A.灯L2短路
B.c点左侧的零线断路
C.灯L2所在支路断路
D.c、d两点间断路
D
解析　闭合S1，灯L1亮，电路中有电流，
说明电路为通路，从保险丝→a→S1→L1→
c以及c点左侧的零线都没有断路；再闭合
S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；若灯L2短路时，电路的电流会很大，会将保险丝烧断，灯泡L1也不会发光，说明电路存在断路；用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路。
例6　下列关于家庭电路和安全用电的说法中正确的是(　　)
A.只要不接触带电体就不会发生触电事故
B.只要电压不高于220 V，人体就不会发生触电事故
C.洗衣机要用三脚插头以确保洗衣机的金属外壳接地
D.用试电笔接触火线氖管发光时，不会有电流通过人体
C
三、常见的触电事故及安全用电
解析　高压带电体只要人靠近就有触电危险，故A错误；
只要电压不高于36 V，人体就不会发生触电事故，故B错误；
洗衣机的金属外壳要用三脚插头与地线相连，防止金属外壳漏电，发生触电事故，故C正确；
试电笔接触火线时，加在试电笔和人之间的电压是220 V，试电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，试电笔的电阻很大，分担的电压很大，人分担的电压很小电流很小，电压不高于36 V，不会对人造成危害，但有电流通过人体，故D错误。
变式训练3　(2023·内蒙古)“安全用电，珍爱生命”是每个公民应有的意识，下列遵守安全用电原则的是(　　)
A.在输电线上晾衣服
B.发现有人触电立即切断电源
C.用湿抹布擦拭正在发光的电灯
D.使用绝缘皮破损的手机充电线
B
解析　一般的水是导体，湿衣服也是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A不符合安全用电原则；
发现有人触电立即切断电源，避免发生触电事故，故B符合安全用电原则；
一般的水是导体，用湿抹布擦拭正在发光的电灯，易发生触电事故，故C不符合安全用电原则；
使用绝缘皮破损的手机充电线时容易发生触电事故或短路(即火线和零线直接连通)，故D不符合安全用电原则。
