含电表电路的分析与判断
专题7
第十六章　电压　电阻
一、含电表电路的分析
含有电流表、电压表的电路分析步骤：
步骤一：去掉电压表，视电流表为导线，分析电路的串、并联。
步骤二：逐个去掉电流表，不能工作的用电器为电流表的测量对象。
步骤三：逐个放回电压表，找到其并联点，判断其测量对象。
1.含电流表的电路
方法：将电流表去掉，分析哪些用电器不能正常工作，则去掉的电流表测量的就是这些用电器的电流。
不能正常工作包括下面两种情况：
(1)去掉电流表，用电器因断路不能工作。
(2)去掉电流表，用电器因短路不能工作。
例1　闭合开关，电流表A1、A2、A3分别测量 、 、
的电流。
L1、L2、L3
L1、L2
L2、L3
解析　将A1去掉，则灯L1、L2、L3均不能工作，故A1测量L1、L2、L3的电流；
将A2去掉，则L1、L2因短路不能工作，故A2测L1、L2的电流；
将A3去掉，则L2、L3因短路不能正常工作，故A3测L2、L3的电流。

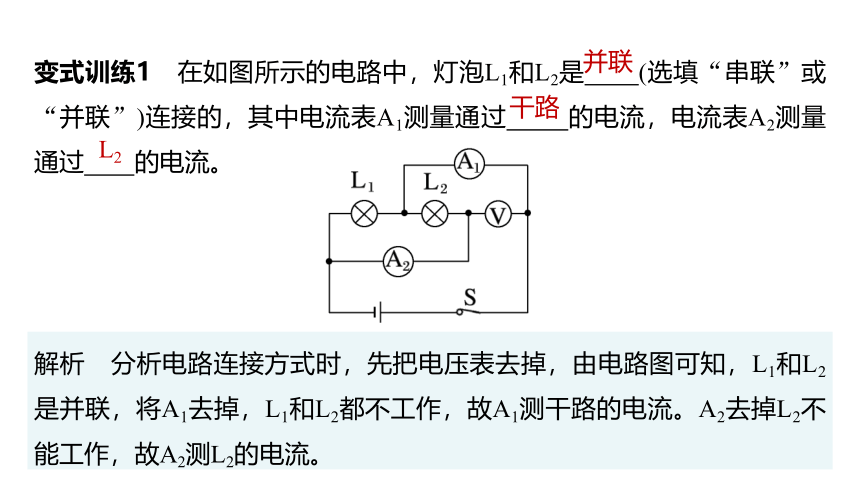

变式训练1　在如图所示的电路中，灯泡L1和L2是 (选填“串联”或“并联”)连接的，其中电流表A1测量通过 的电流，电流表A2测量通过 的电流。
并联
干路
L2
解析　分析电路连接方式时，先把电压表去掉，由电路图可知，L1和L2是并联，将A1去掉，L1和L2都不工作，故A1测干路的电流。A2去掉L2不能工作，故A2测L2的电流。
2.含电压表的电路
分清电压表测量对象：
(1)去源法
去掉电源(用手捂住电源)，再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
(2)滑线法
电压表两端沿着连接的导线滑动到用电器或电源两端。(能跨过元件：开关、电流表，不能跨过元件：电源、用电器、电压表)

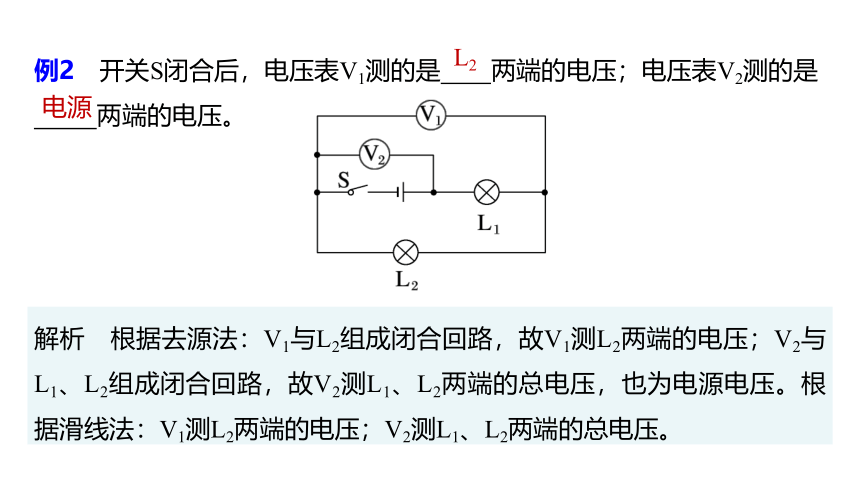

例2　开关S闭合后，电压表V1测的是 两端的电压；电压表V2测的是
两端的电压。
L2
电源
解析　根据去源法：V1与L2组成闭合回路，故V1测L2两端的电压；V2与L1、L2组成闭合回路，故V2测L1、L2两端的总电压，也为电源电压。根据滑线法：V1测L2两端的电压；V2测L1、L2两端的总电压。
变式训练2　如图所示，电源两端电压不变，当开关S闭合后，电压表V1的示数为7 V，电压表V3的示数为4 V，则电压表V2的示数为 V。
3
解析　由电路图可知，电压表V1测电阻R2、R3的串联电压，电压表V2测电阻R2的电压，电压表V3测电阻R3的电压；则U2＋U3＝UV1＝7 V，UV2＝U2＝UV1－UV3＝7 V－4 V＝3 V。
3.含电流表、电压表的电路
例3　如图所示电路中，灯泡L1和L2是 (选填“串联”或“并联”)连接的，开关闭合时，电流表的示数为0.2 A，电压表的示数为1.2 V和2.8 V，则分析电路后可知，通过灯泡L1的电流为 A，L1两端电压为
V，通过L2的电流为 A，L2两端电压为 V。
串联
0.2
1.2
0.2
1.6
解析　去除两电压表后，可以看出电流的路径只有一条，故L1和L2串联连接。电流表的示数为0.2 A，则通过L1、L2的电流均为0.2 A，电压表V1并联在灯泡L1两端，测量 L1两端的电压，电压表V2接在灯泡L1、L2串联整体的两端，测量L1、L2两端的总电压。所以1.2 V为L1两端的电压，2.8 V为L1、L2两端的总电压，由串联电路的电压关系得，L2两端的电压U2＝U－U1＝2.8 V－1.2 V＝1.6 V。
变式训练3　小明同学按图甲所示的电路进行实验，已知电源由四节新干电池组成。闭合开关S后，电流表A1和A2的指针均指在图乙所示的位置。下列说法正确的是(　　)
A.电流表A1、A2的示数分别为
0.2 A、1 A
B.电流表A1、A2的示数均为1 A
C.电压表V1、V2的示数分别为2 V、4 V
D.电压表V1、V2的示数均为6 V
D
解析　因为开关闭合后，两灯泡并联，电流表A1测量干路电流，电流表A2测量L2中的电流，电压表V1、V2测量并联电路两端的电压，根据并联电路干路电流等于各支路电流之和可知：电流表A1的示数大于A2的示数，所以，电流表A1的量程为0～3 A，示数为1 A，即干路电流I＝1 A；电流表A2的量程为0～0.6 A，示数为0.2 A，即通过L2的电流I2＝0.2 A；则通过L1中的电流：I1＝I－I2＝1 A－0.2 A＝0.8 A，故A、B错误；
由于电源由四节新干电池组成，则U＝1.5 V× 4＝6 V，由于V1、V2测量并联电路两端的电压，所以电压表 V1、V2的示数与电源电压相等，为6 V，故C错误，D正确。
二、电表的选择
1.直接观察法：电流表与被测用电器串联；电压表并联在被测电路两端。
2.电表删除法： 相当于断路，故删除后不会对电路造成影响；
相当于导线，故删除后会影响电路。
3.假设判断法：假设 或 ，没有故障，符合题意，假设正确；有故障，不符合题意，假设错误。
4.分析电路法：根据题意，分析电路的连接方式，再来判断电表的类型。
例4　如图所示电路，开关闭合后，要使L1、L2都能发光且互不影响，则a、b两表分别为(　　)
A.电流表、电流表 B.电流表、电压表
C.电压表、电流表 D.电压表、电压表
B
解析　由图知，开关闭合后，要使L1、L2都能发光且互不影响，可知两灯的连接方式为并联，电流要有两条路径，因此，a应该是电流表，b应该是电压表才符合要求。故选B。
变式训练4　如图所示的电路，“○”内的1、2、3可能是电流表，也可能是电压表，当开关S闭合后，两灯都亮，且三个电表都有正常示数，那么下列判断正确的是(　　)
A.①、③是电流表，②是电压表
B.①是电压表，②、③是电流表
C.①、②是电流表，③是电压表
D.①、②是电压表，③是电流表
A
解析　①、③是电流表，②是电压表时，两灯泡并联，电压表②测电源的电压，电流表①测左边灯泡的电流，电流表③测干路电流，三个电表都有正常示数，故A符合题意；
①是电压表，②、③是电流表时，②电流表和左侧灯泡被短路，电流表②无示数，故B不符合题意；
①、②是电流表，闭合开关后，会造成电源短路，会烧坏①、②电流表和电源，故C不符合题意；
①、②是电压表时，左边的灯泡断路，不发光，故D不符合题意。
