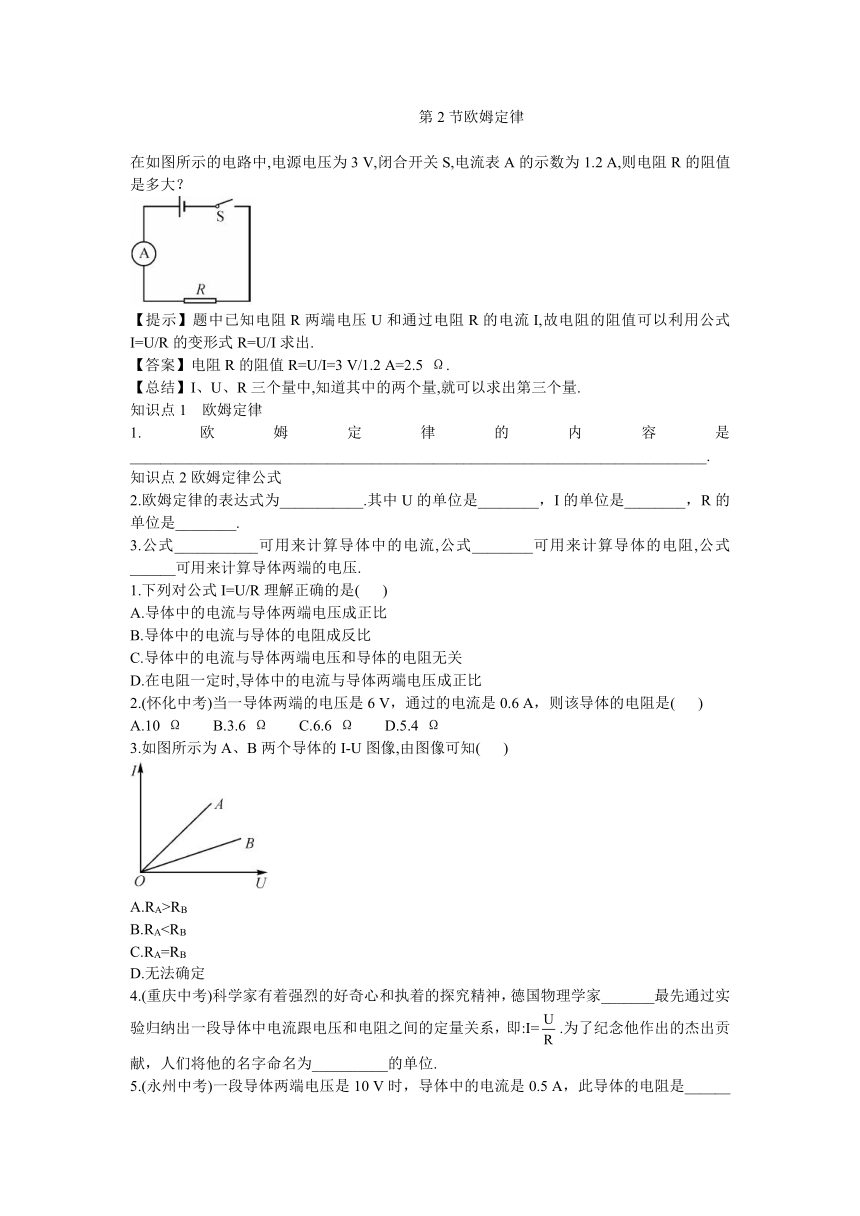

第2节欧姆定律
在如图所示的电路中,电源电压为3 V,闭合开关S,电流表A的示数为1.2 A,则电阻R的阻值是多大？
( http: / / www.21cnjy.com )
【提示】题中已知电阻R两端电压U和通过电阻R的电流I,故电阻的阻值可以利用公式I=U/R的变形式R=U/I求出.
【答案】电阻R的阻值R=U/I=3 V/1.2 A=2.5 Ω.
【总结】I、U、R三个量中,知道其中的两个量,就可以求出第三个量.
知识点1 欧姆定律
1.欧姆定律的内容是____________________________________________________________________________.
知识点2欧姆定律公式
2.欧姆定律的表达式为___________.其中U的单位是________，I的单位是________，R的单位是________.
3.公式___________可用来计算导体中的电流,公式________可用来计算导体的电阻,公式______可用来计算导体两端的电压.
1.下列对公式I=U/R理解正确的是( )
A.导体中的电流与导体两端电压成正比
B.导体中的电流与导体的电阻成反比
C.导体中的电流与导体两端电压和导体的电阻无关
D.在电阻一定时,导体中的电流与导体两端电压成正比
2.(怀化中考)当一导体两端的电压是6 V，通过的电流是0.6 A，则该导体的电阻是( )
A.10 Ω B.3.6 Ω C.6.6 Ω D.5.4 Ω
3.如图所示为A、B两个导体的I-U图像,由图像可知( )
( http: / / www.21cnjy.com )
A.RA>RB
B.RAC.RA=RB
D.无法确定
4.(重庆中考)科学家有着强烈的好奇心和执着的探究精神，德国物理学家_______最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即:I=.为了纪念他作出的杰出贡献，人们将他的名字命名为__________的单位.
5.(永州中考)一段导体两端电压是10 V ( http: / / www.21cnjy.com )时，导体中的电流是0.5 A，此导体的电阻是______Ω.如果导体两端的电压降到1 V，导体的电阻是_______Ω.
6.如图所示电路中,电源电压为6 V,定值电阻R=10 Ω,通过它的电流为________A.
( http: / / www.21cnjy.com )
03课后作业
7.(呼和浩特中考)由欧姆定律公式可知( )
A.同一导体两端的电压跟通过导体的电流成反比
B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C.导体中的电流越大，导体的电阻就越小
D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
在家庭电路中,常用测电笔来判别火线和零线. ( http: / / www.21cnjy.com )家庭电路的电压为220 V,如图所示,某同学用阻值为880 kΩ的测电笔与火线接触时氖管发光,若人体的电阻忽略不计,则通过该同学的电流为( )
( http: / / www.21cnjy.com )
A.0.275 mA B.2.75 mA
C.0.25 mA D.2.5 mA
9.在一段电阻不变的导体两 ( http: / / www.21cnjy.com )端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为( )
A.0.25 A、20 Ω B.1 A、20 Ω
C.0.4 A、10 Ω D.1 A、10 Ω
10.(汕尾中考)如图所示是分别测量定 ( http: / / www.21cnjy.com )值电阻R和小灯泡L两端电压和通过的电流后得到的U-I关系图线.由图可知，定值电阻R的阻值为____Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变大，当其两端电压为2 V时阻值为____Ω.
( http: / / www.21cnjy.com )
11.(菏泽中考)如图所示，R1=10 Ω，开关闭合后电流表的示数是0.2 A，电压表的示数是4 V，R2的电阻为______Ω.
12.某导体两端的电压为3 V时， ( http: / / www.21cnjy.com )通过它的电流为100 mA，这个导体的电阻为_____Ω.现将该导体两端电压增加到6 V，应选用______(填“0.6 A”或“3 A”)量程的电流表来测量导体中的电流.
13.一只电流表,在指针指到最大值 ( http: / / www.21cnjy.com )0.6 A时,它的两端电压为75 mV,电流表的电阻是_____Ω,当指针指到0.4 A时,电流表两端的电压是______V.
14.如图所示是一款“照明不花钱,全靠太阳能 ( http: / / www.21cnjy.com )”的台灯,这种台灯正常工作电压为9 V,电阻为2.25 Ω,则通过它的电流为________A.
( http: / / www.21cnjy.com )
15.如图所示的是电热“暖手宝”,它利用三节干电池串联供电,发热时间长,深受广大用户喜爱.则：
( http: / / www.21cnjy.com )
(1)“暖手宝”工作时电压为多少伏？
(2)已知“暖手宝”的电阻为1.5 Ω,则其工作电流为多大？
16.使用电流表时,禁止不 ( http: / / www.21cnjy.com )经过用电器,将电流表直接接在电池的两极上,否则会烧坏电表;使用电压表时,可以将电压表直接接在电池的两极上.这是为什么呢？
( http: / / www.21cnjy.com )
参考答案
1. 导体中的电流，跟导 ( http: / / www.21cnjy.com )体两端电压成正比，跟导体的电阻成反比 2. I=U/R 伏特 安培 欧姆 3.I=U/R R=U/I U=IR
1.D 2.A 3.B 4. 欧姆 电阻5. 20 20 6. 0.6
D 8.C 9.A 10. 54 11. 20 12. 30 0.6 A 13. 0.125 0.05 14. 4
(1)1.5 V×3=4.5 V. (2)I=U/R=4.5 V/1.5 Ω=3 A.
16.电流表直接接在电池两端,通过电流 ( http: / / www.21cnjy.com )表的电流I1=U/R1=1.5 V/0.02 Ω=75 A,超过了电流表的量程,会烧坏电流表.电压表直接接在电池两端,通过电压表的电流I2=U/R2=1.5 V/12 kΩ=1.25×10-4 A,不会烧坏电压表.
