2016届人教版 九年级 上册 第十六章 电压和电阻 第4节 变阻器 word同步作业

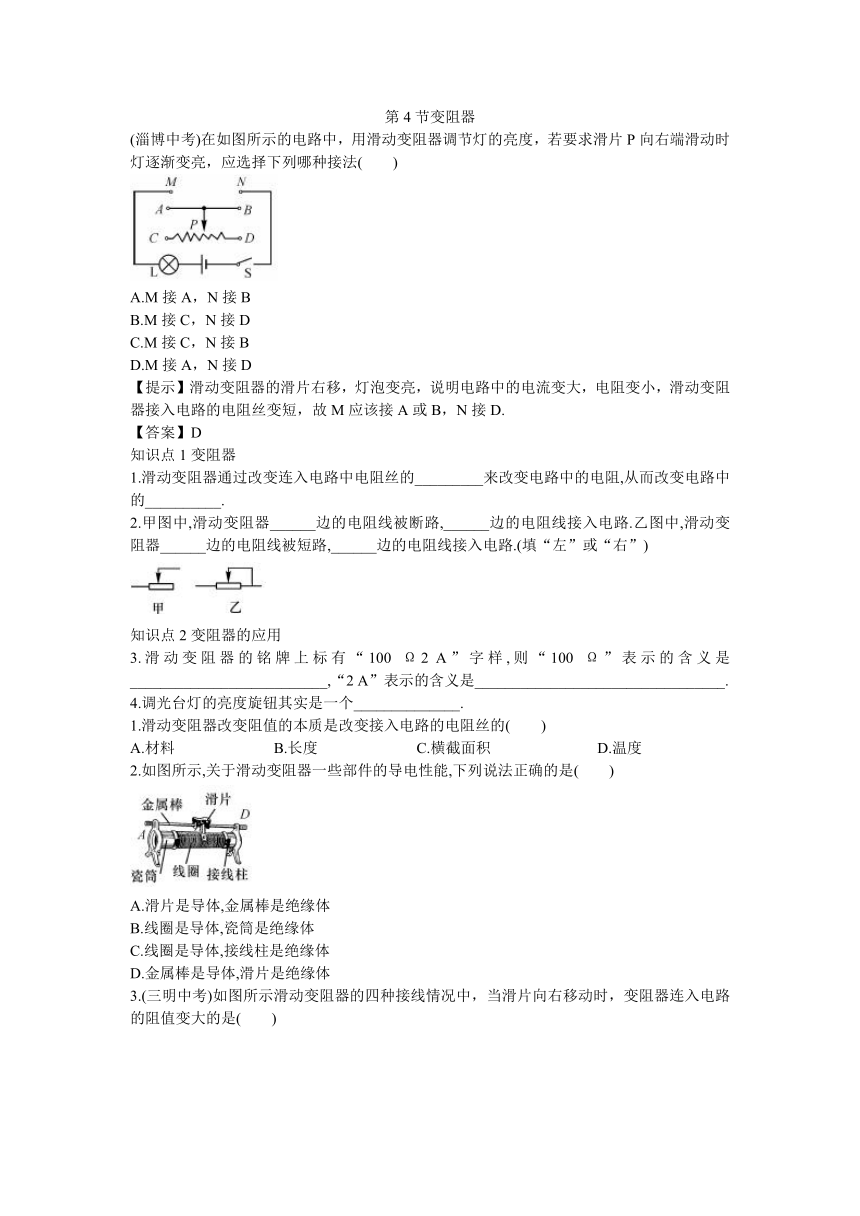

第4节变阻器
(淄博中考)在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法( )
( http: / / www.21cnjy.com )
A.M接A，N接B
B.M接C，N接D
C.M接C，N接B
D.M接A，N接D
【提示】滑动变阻器的滑片右移，灯泡变亮，说明电路中的电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短，故M应该接A或B，N接D.
【答案】D
知识点1变阻器
1.滑动变阻器通过改变连入电路中电阻丝的_________来改变电路中的电阻,从而改变电路中的__________.
2.甲图中,滑动变阻器______边的电 ( http: / / www.21cnjy.com )阻线被断路,______边的电阻线接入电路.乙图中,滑动变阻器______边的电阻线被短路,______边的电阻线接入电路.(填“左”或“右”)
知识点2变阻器的应用
3.滑动变阻器的铭牌上标有“100 Ω2 ( http: / / www.21cnjy.com )A”字样,则“100 Ω”表示的含义是__________________________,“2 A”表示的含义是_________________________________.
4.调光台灯的亮度旋钮其实是一个______________.
1.滑动变阻器改变阻值的本质是改变接入电路的电阻丝的( )
A.材料 B.长度 C.横截面积 D.温度
2.如图所示,关于滑动变阻器一些部件的导电性能,下列说法正确的是( )
( http: / / www.21cnjy.com )
A.滑片是导体,金属棒是绝缘体
B.线圈是导体,瓷筒是绝缘体
C.线圈是导体,接线柱是绝缘体
D.金属棒是导体,滑片是绝缘体
3.(三明中考)如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是( )
( http: / / www.21cnjy.com )

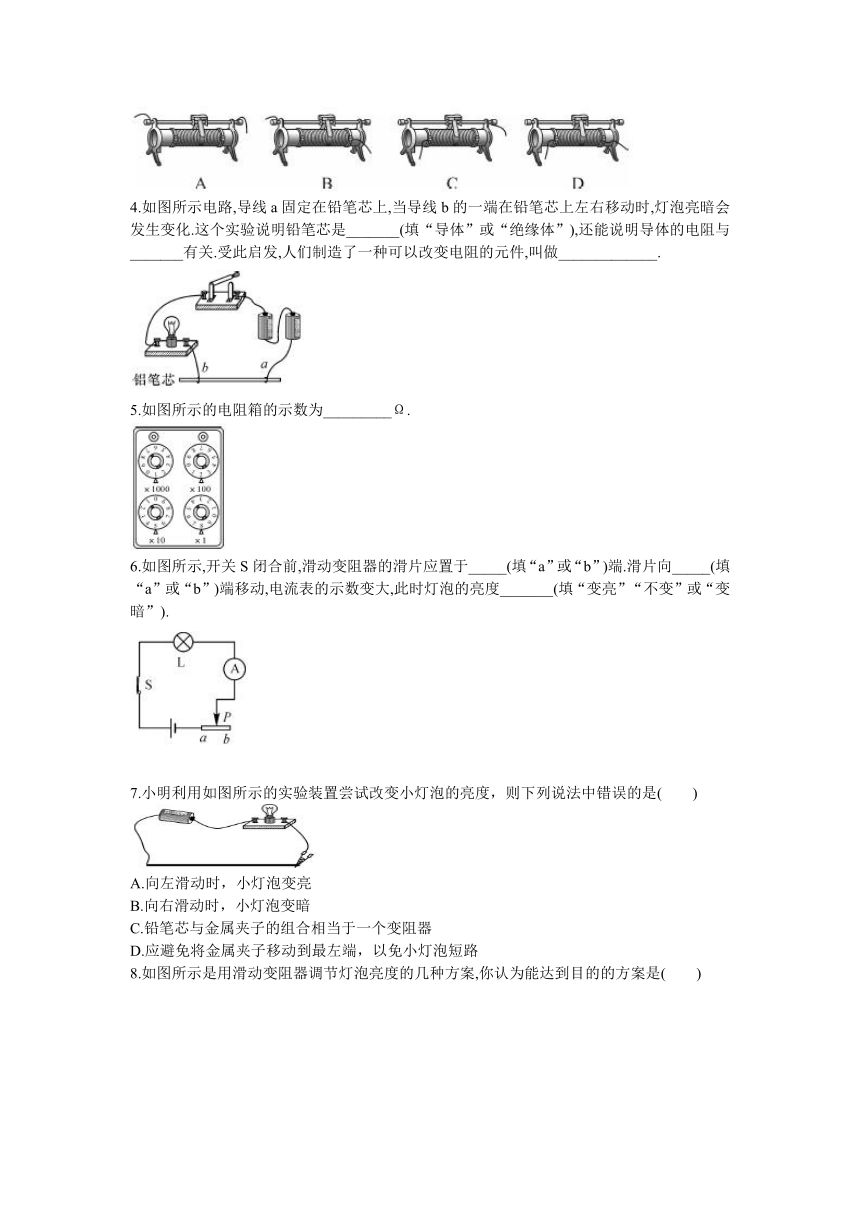

4.如图所示电路,导线a固定在铅笔芯上,当 ( http: / / www.21cnjy.com )导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化.这个实验说明铅笔芯是_______(填“导体”或“绝缘体”),还能说明导体的电阻与_______有关.受此启发,人们制造了一种可以改变电阻的元件,叫做_____________.
( http: / / www.21cnjy.com )
5.如图所示的电阻箱的示数为_________Ω.
( http: / / www.21cnjy.com )
如图所示,开关S闭合前,滑 ( http: / / www.21cnjy.com )动变阻器的滑片应置于_____(填“a”或“b”)端.滑片向_____(填“a”或“b”)端移动,电流表的示数变大,此时灯泡的亮度_______(填“变亮”“不变”或“变暗”).
( http: / / www.21cnjy.com )
7.小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是( )
A.向左滑动时，小灯泡变亮
B.向右滑动时，小灯泡变暗
C.铅笔芯与金属夹子的组合相当于一个变阻器
D.应避免将金属夹子移动到最左端，以免小灯泡短路
8.如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为能达到目的的方案是( )
( http: / / www.21cnjy.com )
9.如图所示的电路,当滑动变阻器的滑片从图示位置向右滑动时,灯的亮度和电流表的示数变化情况是( )
( http: / / www.21cnjy.com )
A.亮度变亮,示数变大 B.亮度变暗,示数变小
C.亮度不变,示数变小 D.亮度不变,示数变大
10.如图所示是一种自动测定油箱内油量 ( http: / / www.21cnjy.com )多少的装置,R1是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少.则( )
( http: / / www.21cnjy.com )
A.油量增加,R1的电阻值增大,油量表指针偏转变小
B.油量增加,R1的电阻值减小,油量表指针偏转变大
C.油量减少,R1的电阻值增大,油量表指针偏转变大
D.油量减少,R1的电阻值减小,油量表指针偏转变小
11.如图所示，是大型电子地磅的电 ( http: / / www.21cnjy.com )路图.当称重物时，在压力作用下滑片P向_____端滑动，变阻器连入电路的电阻_________(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将________.
( http: / / www.21cnjy.com )
12.(上海中考)在如图所示的电路 ( http: / / www.21cnjy.com )中，有两根导线尚未连接，请用笔线代替导线补上.补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮.
( http: / / www.21cnjy.com )
动手动脑
13.甲乙两小组使用相同规格的元件，按如图所 ( http: / / www.21cnjy.com )示电路进行同一实验，其中a、b、c、d、e为滑动变阻器上五个位置.首先他们将滑动变阻器的滑片P置于a，然后闭合开关,他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个位置，把相应的电流表示数记录在表一、表二中.对比两组数据，发现电流表示数不完全相同.经检查，发现其中一个实验组使用的滑动变阻器发生了断路.
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
请分析回答下列问题：
(1)滑动变阻器发生断路的是______组；断路发生在滑动变阻器_______段；
(2)表二中，滑片P在x(x是c、d之间的某一点)处时，电流表的示数可能为_______.
A.0.7 A B.0.8 A
C.1.2 A D.2.0 A
参考答案
长度 电流 2.右 左 右 左 3.滑动变阻器的最大电阻值是100 Ω 滑动变阻器允许通过的最大电流是2 A
4.滑动变阻器
1.B 2.B 3.C 4.导体 导体长度 滑动变阻器 5. 1 258 6. b a 变亮
7.D 8.C 9.C 10.B 11.下 变小 变大12. ( http: / / www.21cnjy.com )
13.(1) 甲 bc (3) C
