课件41张PPT。透镜及其应用复习本节复习目标1、了解认识凸透镜和凹透镜。
2、认识凸透镜的汇聚作用和凹透镜的发散作用。
3、通过实验探究，掌握凸透镜的成像规律。
4、了解近视眼、远视眼的成因与矫正。

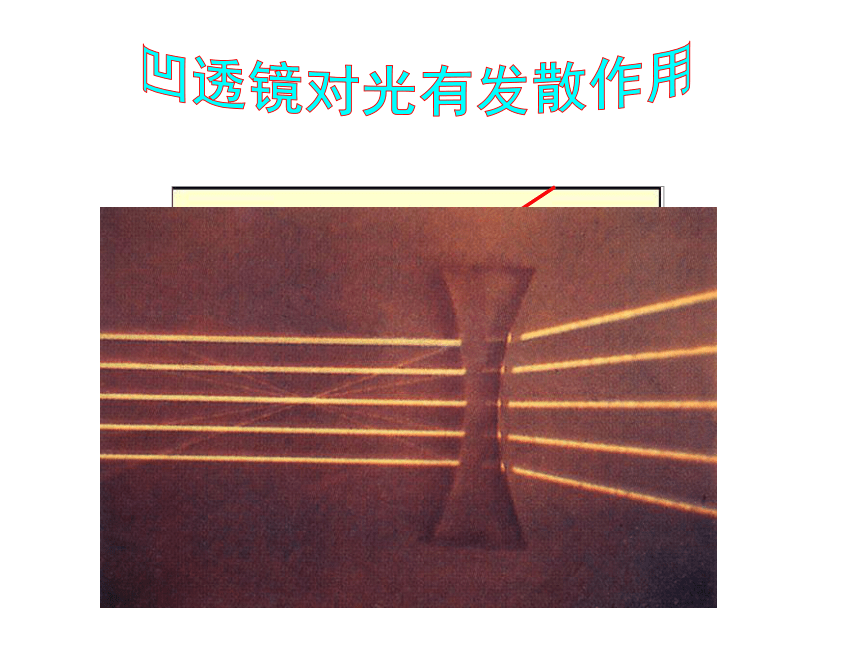

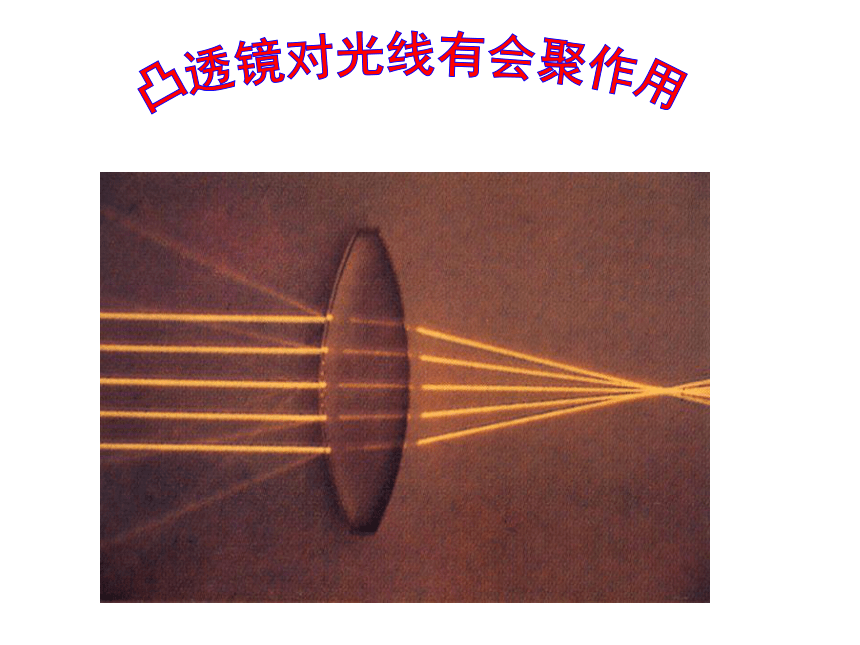

5、了解眼睛成像的原理。定义：中间厚、边缘簿的透镜符号：定义：中间簿、边缘厚的透镜符号：透镜的种类凹透镜凸透镜oo凸透镜对光线有会聚作用凹透镜对光有发散作用凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，焦点到光心的距离

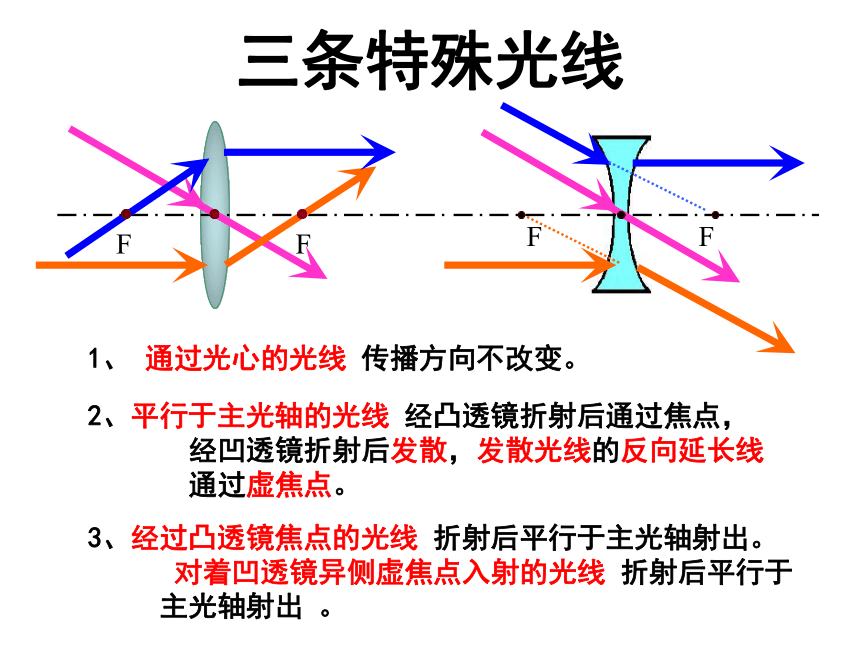

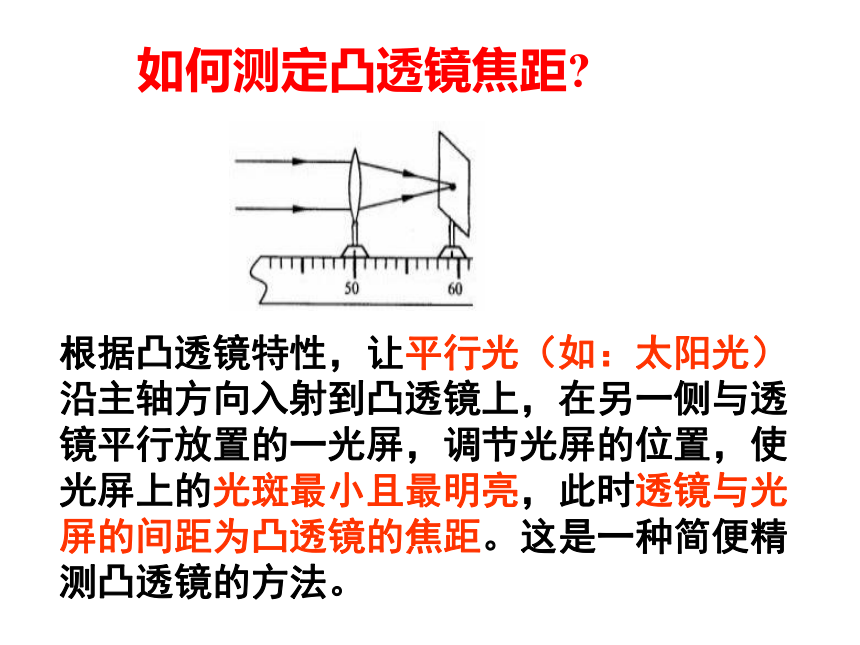

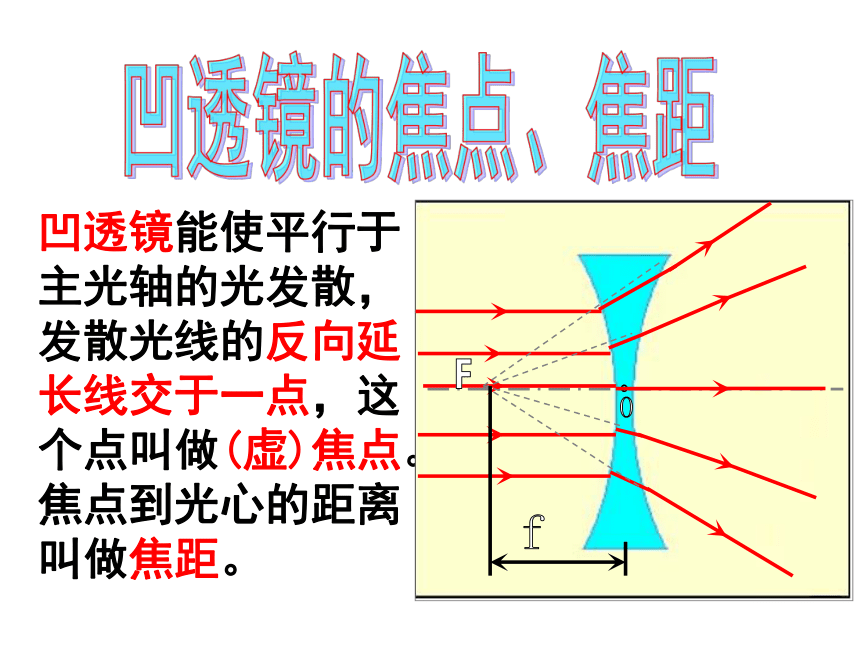

叫做焦距。ooF凸透镜的焦点、焦距如何测定凸透镜焦距?根据凸透镜特性，让平行光（如：太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置的一光屏，调节光屏的位置，使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜的焦距。这是一种简便精测凸透镜的方法。凹透镜能使平行于主光轴的光发散，发散光线的反向延长线交于一点，这个点叫做(虚)焦点。焦点到光心的距离叫做焦距。Ff凹透镜的焦点、焦距FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于

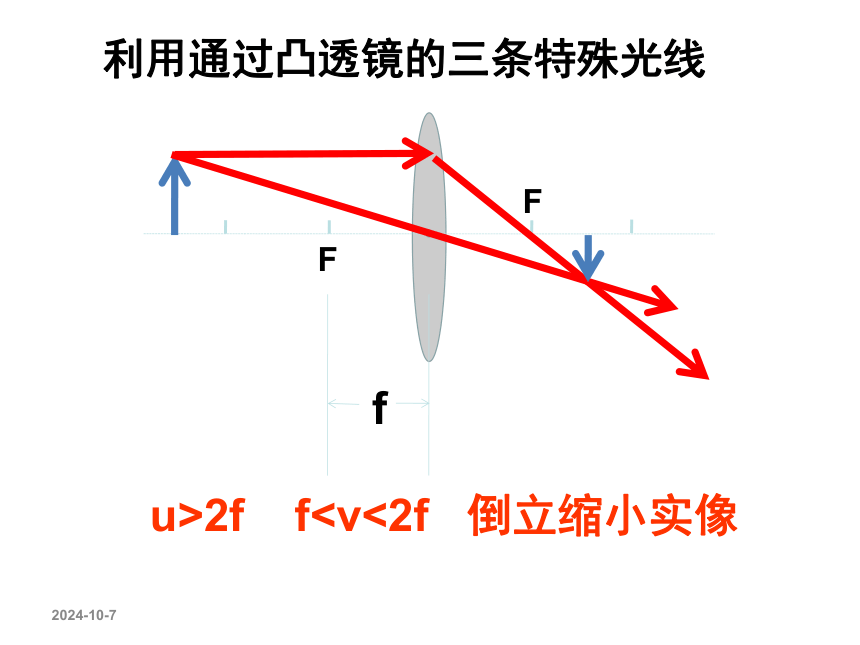

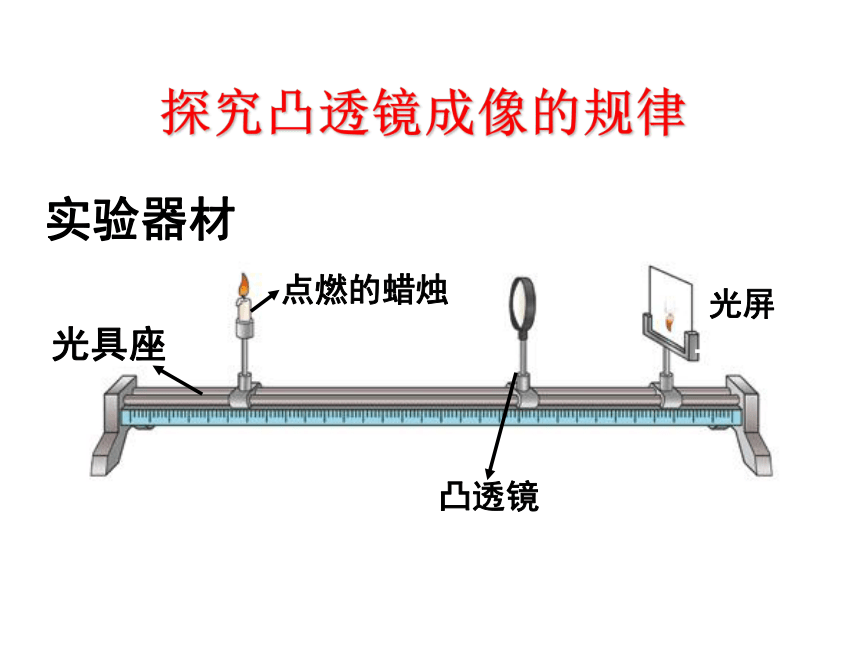

主光轴射出 。三条特殊光线光屏实验器材探究凸透镜成像的规律调节蜡烛、透镜、光屏的 中心，使它们三者的中心在同一高度上,为了使烛焰的像成在光屏的中央。2018-11-29u>2f f2f 倒立放大实像 2018-11-29u=f 不成像 2018-11-29u二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。眼球好像一架照相机晶状体——凸透镜视网膜——光屏照相机的结构原理近视眼形成的原因近视眼成因：晶状体太厚，折光能力太强，或眼球在前后方向上太长，因此，来自远处某点的光会聚在视网膜前。远视眼形成的原因远视眼成因：晶状体太薄，折光能力太弱，或眼球在前后方向上太短，因此，来自近处某点的光会聚在视网膜后。眼睛和眼镜显微镜和望远镜显微镜结构目镜：靠近眼睛的一组透镜，作用像一个普通的放大镜。
物镜：靠近被观察物体，作用相当于投影仪。望远镜结构目镜：靠近眼睛，作用相当于放大镜。
物镜：使远处的物体在焦点附近成实像。1、有关光学元件的说法，正确的是
A.近视眼镜的镜片是凹透镜 　
B.凸透镜对光线具有发散作用
C通过三棱镜时不发生偏折　　
D.平面镜不能改变光的传播方向A2、某同学在探究“凸透镜成像规律”时，总结的三个实验结论如表1，其中正确的是
A、实验1 B、实验2
C、实验3 D、实验2和实验3 A3、在探究“凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图11所示时，恰能在光屏上得到—个清晰的像。下列哪种光学器材的成像原理与其相同
A．放大镜 B．近视镜
C．投影仪 D．照相机D4、医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放
大后正立的_________像。凸透镜（放大镜）虚5、图4是投影仪成像示意图．其中凸透镜的作用是成 （填“等大”、“缩小”或“放大”）、 （填“正立”、“倒立”）的实像，平面镜的作用是 。
如果图中h=40 cm，则凸透镜焦距不可能小于 cm． 20 改变光路（改变光的传播方向）倒立放大6、如图8所示，是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是　　　（选填“实”或“虚”）像，其成像的条件是　　　　　　。虚；物距小于焦距 物距小于焦距 虚 7.让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图15所示)，小明用此透镜做“探究透镜成像规律”的实验。下列说法不正确的是
A．当物体距透镜5cm时，成正立的像
B．当物体距透镜15cm时，成倒立、放大的实像
C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜 D8、如图3所示，来自物点A 的光线经过眼睛的晶状 体成像在视网膜后面的B 点：要使像靠近视网膜，物点A 应该向___(选填“左”或“右”)移动；要使像成在视网膜上，应佩戴一个合适的______透镜制成的眼镜。 凸 左9.如图2所示，小梦同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是
A．利用这一成像规律可制成幻灯机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
C．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜 B10.物体从距凸透镜12cm处移到凸透镜20cm处，调 整光屏的位置，总能在光屏上得到倒立、放大的 像，由此可知凸透镜的焦距可能是（ ）
A、11cm B、12cm
C、20cm D、以上都不对分析：∵成倒立、放大的实像 ∴ f＜ u＜2f
u＝12cm 即：f＜12cm＜2f 得：6cm＜f＜12cm
u＝20cm 即：f＜20cm＜2f 得：10cm＜f＜20cm
综合上述 10cm ＜f ＜ 12cm 故选AA谢谢！
