第1节 电压 课件

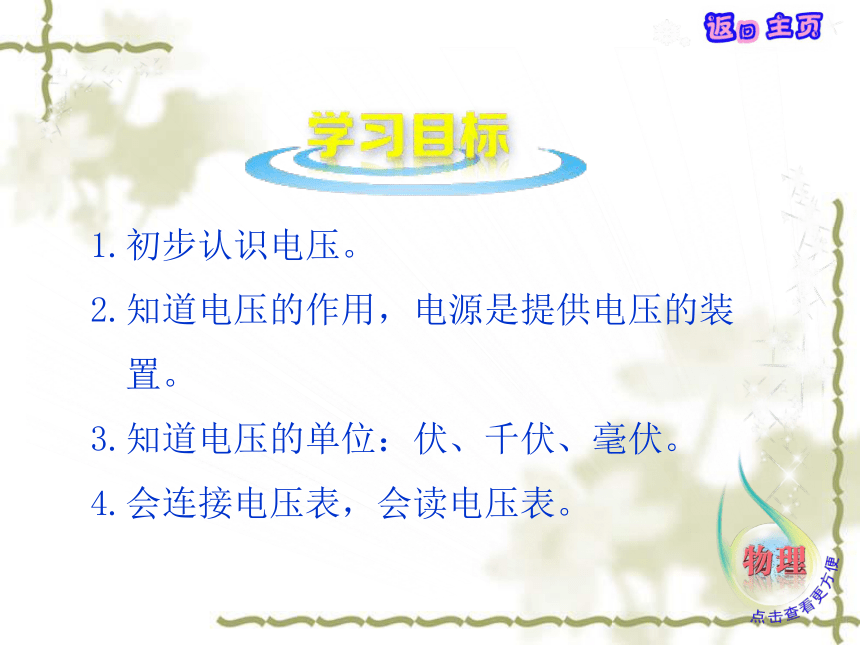

课件20张PPT。电 压1.初步认识电压。
2.知道电压的作用，电源是提供电压的装
置。
3.知道电压的单位：伏、千伏、毫伏。

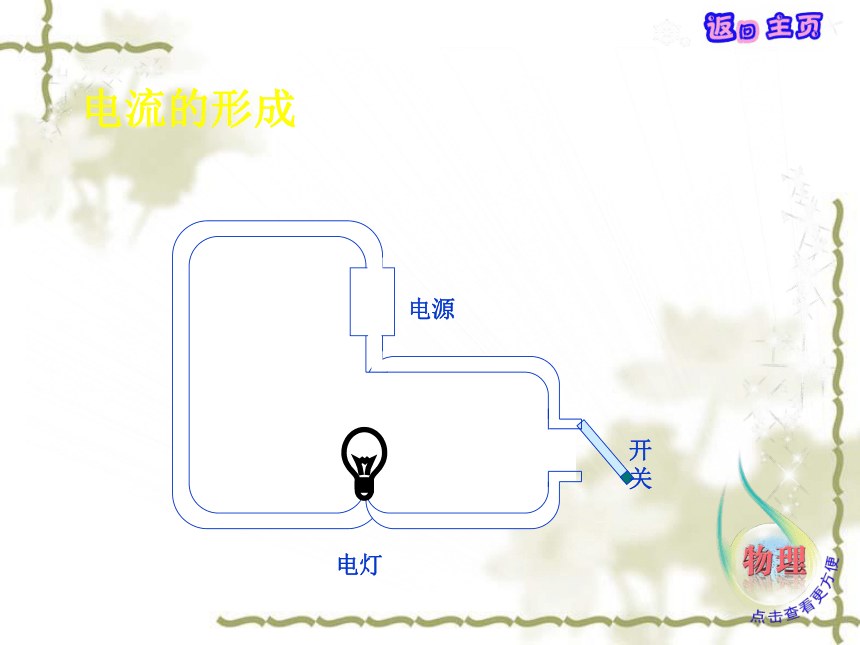

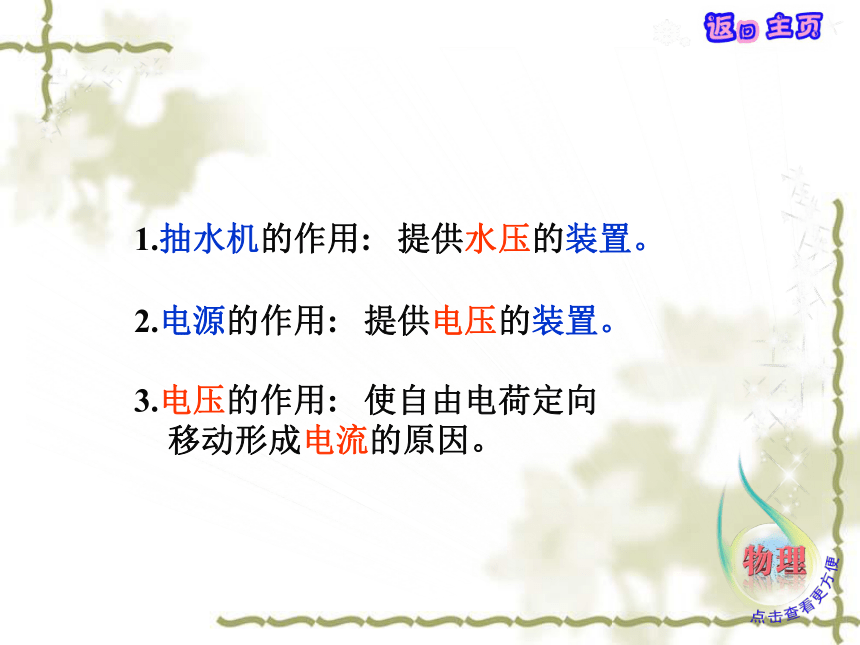

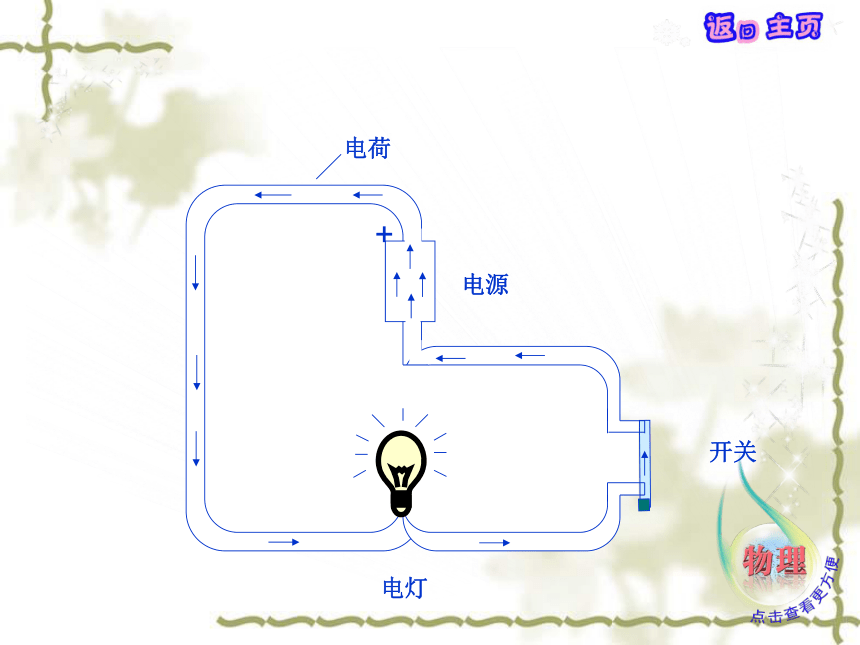

4.会连接电压表，会读电压表。 电流的形成1.抽水机的作用: 提供水压的装置。2.电源的作用: 提供电压的装置。3.电压的作用: 使自由电荷定向

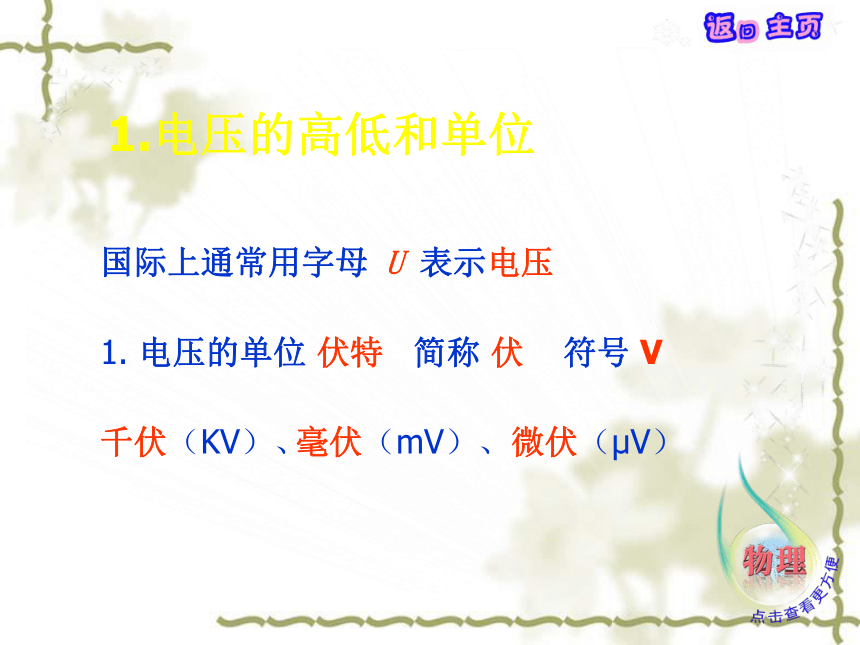

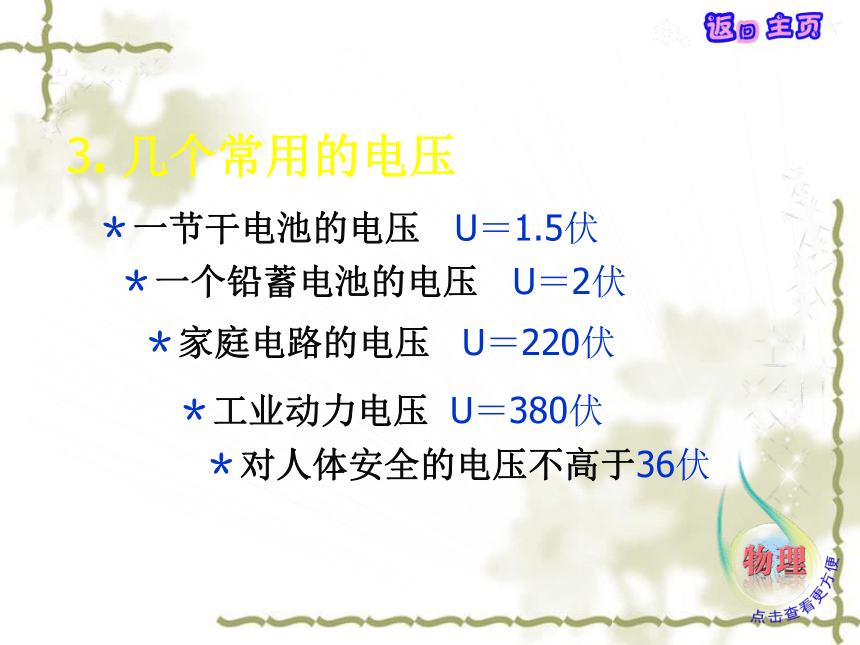

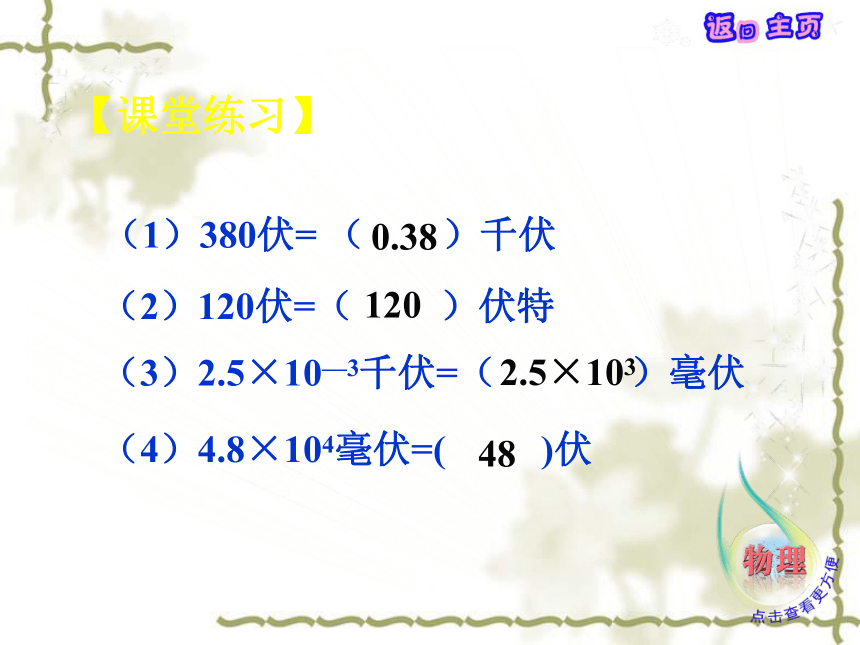

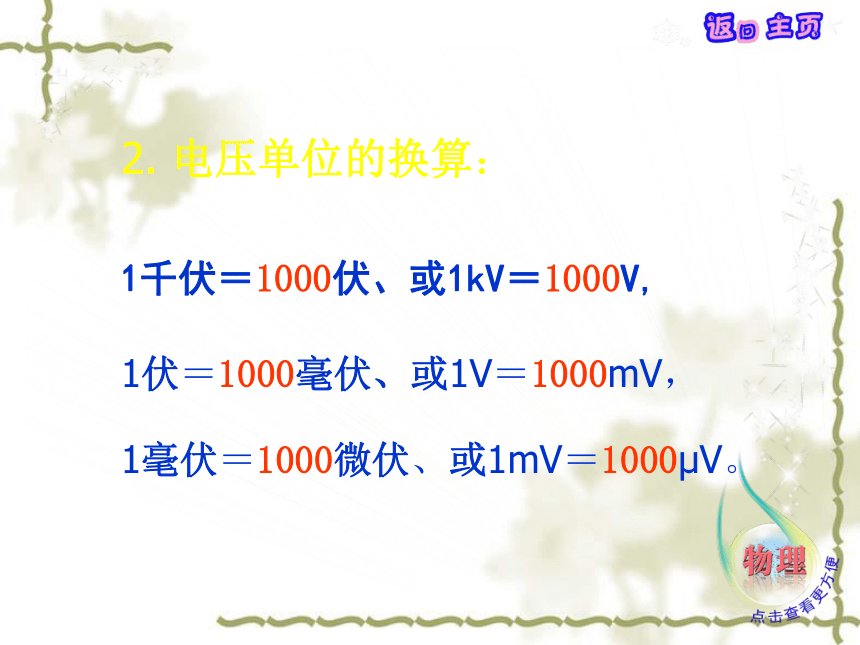

移动形成电流的原因。1.电压的高低和单位1. 电压的单位 伏特 简称 伏 符号 V 千伏（KV）、毫伏（mV）、微伏（μV） 国际上通常用字母 U 表示电压2. 电压单位的换算：1千伏＝1000伏、或1kV＝1000V,1伏＝1000毫伏、或1V＝1000mV，1毫伏＝1000微伏、或1mV＝1000μV。3. 几个常用的电压＊一节干电池的电压 U＝1.5伏＊一个铅蓄电池的电压 U＝2伏＊家庭电路的电压 U＝220伏＊工业动力电压 U＝380伏＊对人体安全的电压不高于36伏 0.381202.5×103 48【课堂练习】抽水机水压水流电源电压电流 国际单位制中电压的单位:
伏特 千伏 毫伏 微伏电压表：
1.作用：测量电路两端的电压的仪表。（阅读说明书）3.量程和分度值2.符号：V1.电压表要并联在被测电路的两端；2.电压表必须使电流从电压表的“+”接线柱流
进，从“-”接线柱流出；3.被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）4.电压表可以直接连到电源的正、负极上，测
出的示数是电源的电压。一、电压表的正确使用二、思考：
电压表可以直接连到电池的正、负极上，测出的示数是电池的电压；那么两节电池和一节电池，它们的电压一样吗？1.在下图所示的电路中，电压表所测的是
哪只灯泡的电压？电压表测L2
两端的电压电压
表测
L1
两
端的
电压2.在下图所示的电路中，电压表所测的是
哪只灯泡的电压？3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L24.如下图所示的电路中，开关闭合后，电压表
测量的是哪只灯泡两端的电压？答案：5.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D
