第3节 电阻 课件

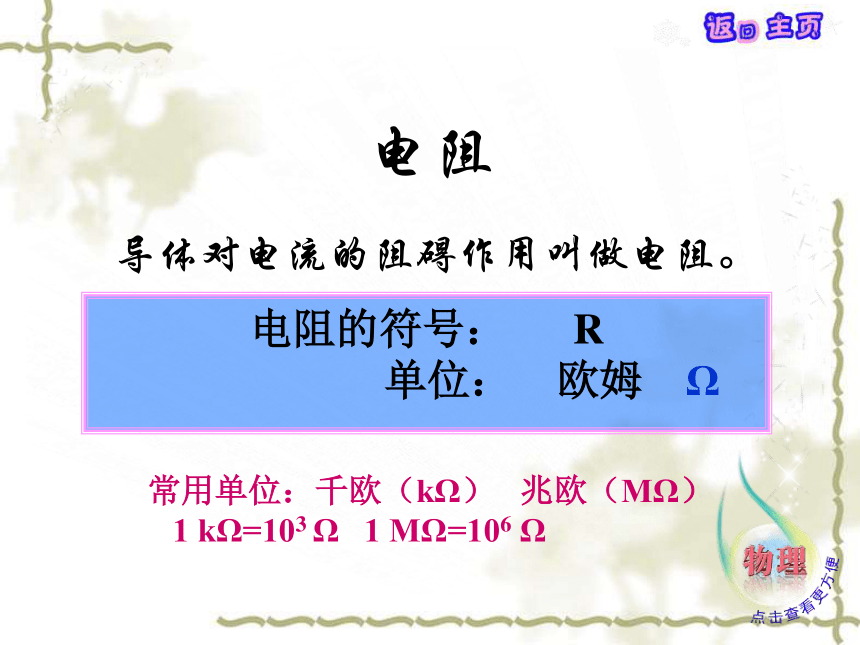

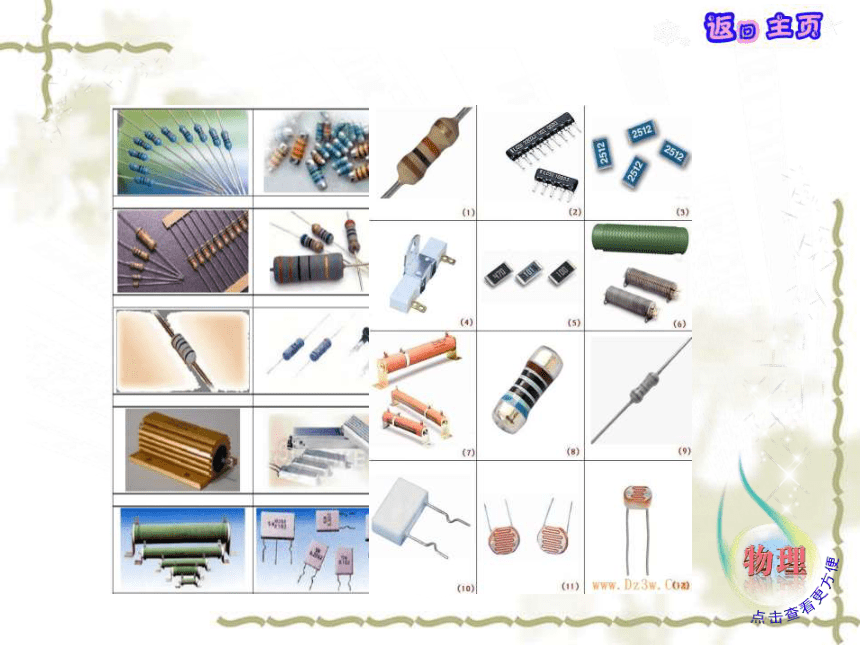

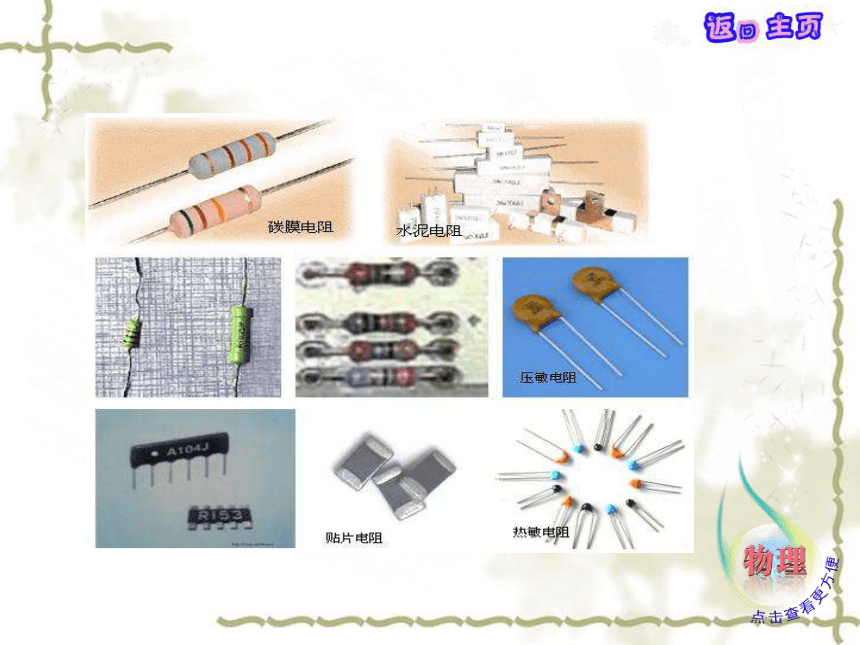

电 阻1.知道电阻及其单位。 2.知道影响电阻大小的因素。 3.知道电阻是导体本身的一种性质。 4.加深对控制变量法的认识。导体对电流的阻碍作用叫做电阻。电阻 电阻的符号： R 单位： 欧姆 Ω 常用单位：千欧（kΩ） 兆欧（MΩ） 1 kΩ=103 Ω 1 MΩ=106 Ω 在电子技术中经常用到具有一定电阻值的元件 ——电阻器，也叫定值电阻。它的外形多种多 样，但作用是相同的。下面就是几种定值电阻：电阻1500欧姆500欧姆定值电阻的阻值一般都会给你标清楚的，就在它自己身上。找一个看看吧。导体能让电流通过，同时对电流 又有阻碍作用； 绝缘体不能让电流通过，对电流 有很大的阻碍 导体和绝缘体实验用小灯泡的电阻是每根导线电阻的500倍。 导线的电阻是不是可以忽略不考虑呢？ 请思考决定导体电阻大小的因素导体的电阻材料长度横截面积“控制变量法”：一个物理量可能与多个因素有关，我们必须一个一个因素来研究。研究时，只让其中一个因素改变，其余因素要保持不变。让我们用“控制变量法”来研究导体的电阻★导体的电阻由导体的材料、长度和横截面积决定。★电阻是导体本身的一种特性。同种材料的粗细相同的导线，越长电阻越大； 同种材料的长度相同的导线，越细电阻越大。电压表的电阻很大，它接近绝缘体，所以电压表可以直接接在电源的两极。 有电压表存在的某段电路，一般被认为是开路的。你知道吗？ 电压表的导电性是接近导体还是绝缘体？ 电压表——电阻很大，可以看做断 路，R=∞Ω 导线、开关、电流表——电阻很小， 可以看做没有电阻，R=0Ω 注 意
