人教九年级物理全册第十七章第1节 电流与电压和电阻的关系 同步练习

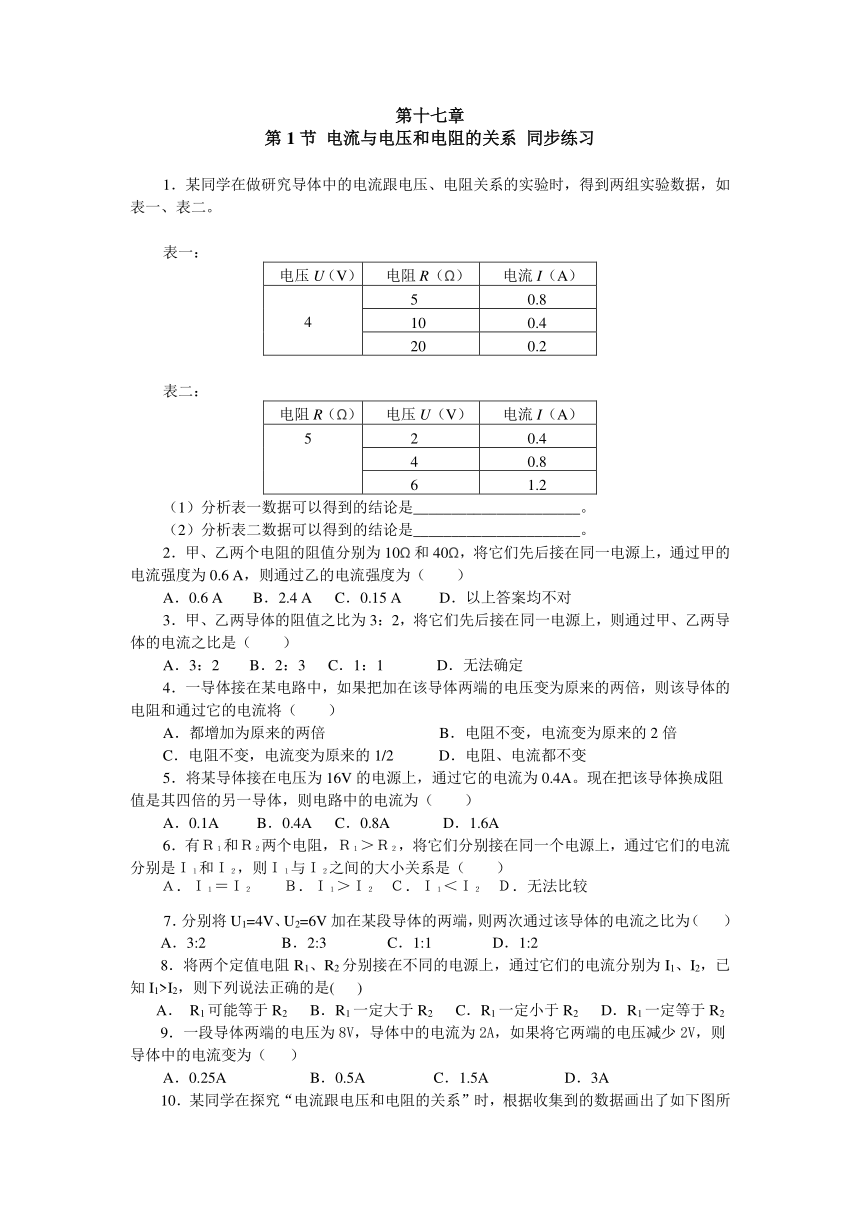

第十七章
第1节 电流与电压和电阻的关系 同步练习
1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据，如表一、表二。
表一：
电压U（V）
电阻R（Ω）
电流I（A）
4
5
0.8
10
0.4
20
0.2
表二：
电阻R（Ω）
电压U（V）
电流I（A）
5
2
0.4
4
0.8
6
1.2
（1）分析表一数据可以得到的结论是______________________。
（2）分析表二数据可以得到的结论是______________________。
2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（　　）
A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对
3．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（　　）
A．3：2 B．2：3 C．1：1 D．无法确定
4．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（　　）
A．都增加为原来的两倍 B．电阻不变，电流变为原来的2倍
C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变
5．将某导体接在电压为16V的电源上，通过它的电流为0.4A。现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（　　）
A．0.1A B．0.4A C．0.8A D．1.6A
6．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（　　）
Ａ．Ｉ１＝Ｉ２　　Ｂ．Ｉ１＞Ｉ２　Ｃ．Ｉ１＜Ｉ２　Ｄ．无法比较
　
7．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（ ）
A．3:2 B．2:3 C．1:1 D．1:2
8．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( )
A． R1可能等于R2 B．R1一定大于R2 C．R1一定小于R2 D．R1一定等于R2
9．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（　 ）
A．0.25A　　　　　 B．0.5A　　　 C．1.5A　　　　　D．3A

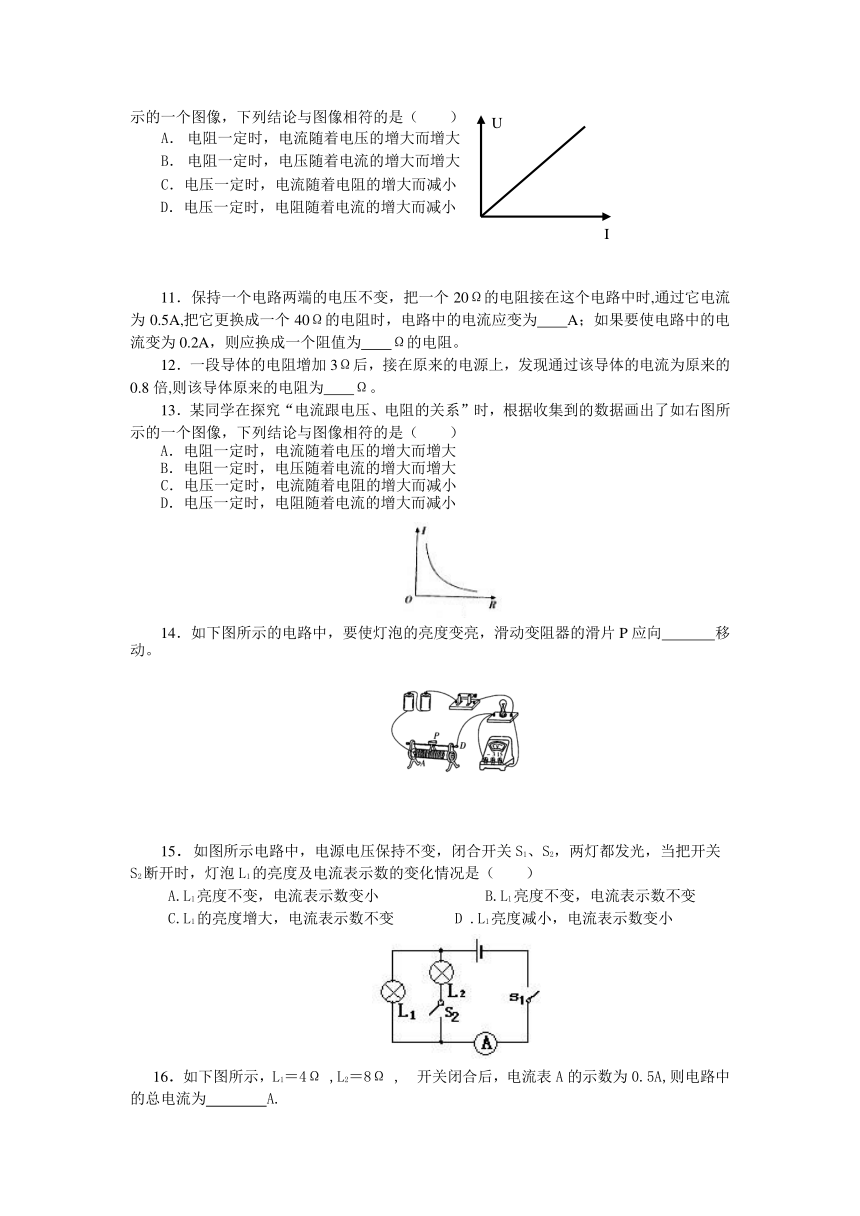

10．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（　　）
电阻一定时，电流随着电压的增大而增大
电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
11．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A；如果要使电路中的电流变为0.2A，则应换成一个阻值为 Ω的电阻。
12．一段导体的电阻增加3Ω后，接在原来的电源上，发现通过该导体的电流为原来的0.8倍,则该导体原来的电阻为 Ω。
13．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如右图所示的一个图像，下列结论与图像相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
14．如下图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P应向 移动。
15．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（　　）
A.L1亮度不变，电流表示数变小 ?????? B.L1亮度不变，电流表示数不变
C.L1的亮度增大，电流表示数不变 ?? D .L1亮度减小，电流表示数变小
16．如下图所示，L1＝4Ω ,L2＝8Ω ,?开关闭合后，电流表A的示数为0.5A,则电路中的总电流为? ? ?A.
17．如图，电源电压保持不变，电阻R1?=?R2?=?R3?= 10Ω.要使R2、R3并联，应闭合开关? ? ? ?，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应? ? ? ? ??(填“断开”或“闭合”)，此时电流表的示数为I2；则I1: I2?=? ? ? ? ??.
18．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia＝Id?;????????????????? B．Ia＜Ib?;???????????????????? C．Ib＞Ic?;?????????????????? D．Ic＝?Id.
19．如图所示电路，已知电源电压为6伏，电阻R1=10Ω，滑动变阻器R2的最大值是20Ω，当滑片P从a向b移动的过程中，电压表的示数________，电流表的最小示数________。
20．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器? ? ??联一个? ? ?Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器? ? ??联一个? ? ?Ω的电阻
21．我们知道，在电压U一定的条件下，导体的电阻R越小，通过该导体的电流I越? ? ? 。若两个电阻R1和R2（R1＞R2）串联接入电路中，则通过R1的电流? ? ? （填“大于”、“等于”或“小于”）通过R2的电流。
22．计算机鼠标内装有起自动控制作用的传感器，图是它的工作原理示意图。当物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。当物体M向右移动时，电流表示数将______电压表示数将______。（选填“变大”、“不变”或“变小”）
23．加在某导体两端的电压是3V时，通过它的电流强度是0.5A，若加在该导体两端的电压是6V时，通过它的电流强度是______A.当导体两端电压为零时，通过它的电流强度是______A。
24．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
? A．电阻变大，电流减小? ? ? ? ? ? ? ? ? B．电阻变小，电流增大
? C．电阻和电流都增大????????????????????D．电阻和电流都减小
25．如图所示,电源电压为12V,定值电阻R为3Ω,滑动变阻器的最大阻值R/为5Ω,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是( )
A．从 0 变到7.5V ? ? ? ? B．从7.5变伏到0
C．从0变到4.5V ? ? ? ? D．从4.5V变到0
答案：
1.（1）当某导体两端的电压一定时，通过该导体的电流和其电阻成反比 （2）当一导体的电阻不变时，加在它两端地电压与通过它的电流成正比。
2.C 3.B 4.B 5.A 6.C 7.B 8.A 9.C 10.A 11.0.25；50 12.12 13.C 14.右 15.A 16.1.5 17.S1和S2；断开；4 : 1 18.A 19.变小；也变小 20.并；30；串；480 21.大；等于 22.不变；变大 23.1.0；0 24.B 25.A
