人教九年级物理全册第十六章第4节 变阻器 同步练习

第十六章

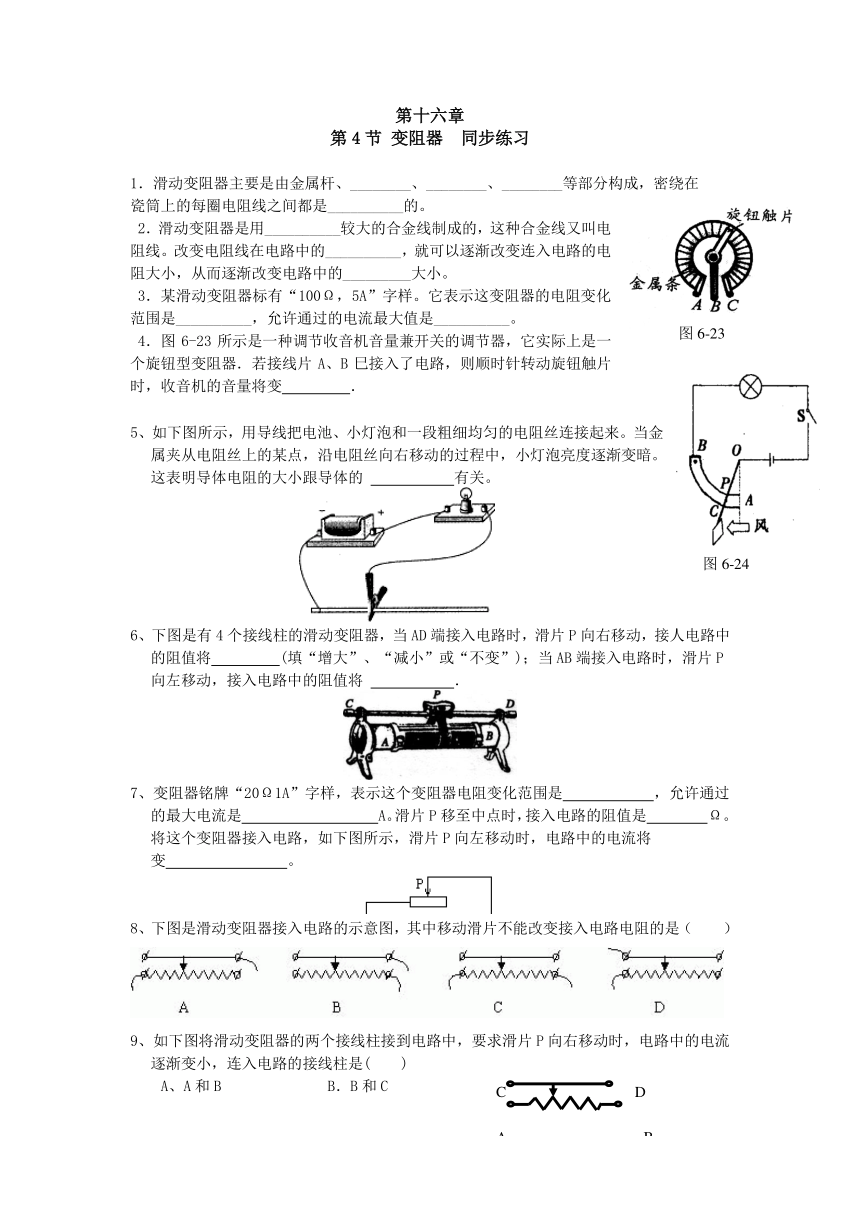

第4节 变阻器 同步练习
1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在
瓷筒上的每圈电阻线之间都是__________的。
2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。
3．某滑动变阻器标有“100Ω，5A”字 ( http: / / www.21cnjy.com )样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。
4．图6-23所示是一种调 ( http: / / www.21cnjy.com )节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ．
5、如下图所示，用导线把电池、小灯泡和 ( http: / / www.21cnjy.com )一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的 有关。
( http: / / www.21cnjy.com )
6、下图是有4个接线柱的滑动变阻器 ( http: / / www.21cnjy.com )，当AD端接入电路时，滑片P向右移动，接人电路中的阻值将 (填“增大”、“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
( http: / / www.21cnjy.com )
7、变阻器铭牌“20Ω1A”字样， ( http: / / www.21cnjy.com )表示这个变阻器电阻变化范围是 ，允许通过的最大电流是 A。滑片P移至中点时，接入电路的阻值是 Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变 。
8、下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ ）
9、如下图将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( )
A、A和B B．B和C
C．B和D D．A和D
10、滑动变阻器的结构如下图所示，将滑动变阻器接入电路中，其中使用不正确的是（ ）
( http: / / www.21cnjy.com )
11、如下图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 ( )
( http: / / www.21cnjy.com )
A．变大 B．变小 C．不变 D．无法确定
12、下图为小阳同学自制的一种测定油箱内油量 ( http: / / www.21cnjy.com )多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。你认为电压表应该接在图中的 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 （填“增大”或“减小”）
13、如图甲所示，是收音机 ( http: / / www.21cnjy.com )上用以调节音量的一种电位器， 图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理
。
14、下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
15、请设计一个亮度可调的台灯的电路图。
答案 电阻器
1.电阻丝、瓷筒、接线柱、绝缘；2.电阻率、长度、电流；3. 0～100Ω、3A；4.小
5、长度 6、 ( http: / / www.21cnjy.com )增大 不变 7、0—20Ω 1A 10 大 8、C 9、D 10、D 11、 B 12、、cd或bc均可 前1空若填cd，则本空填减小，前1空若填bc，则本空填增大 13、通过改变接入电路中电阻的长度来改变电路中的电流
14——15略
图6-23
图6-24
C D
A B
、
