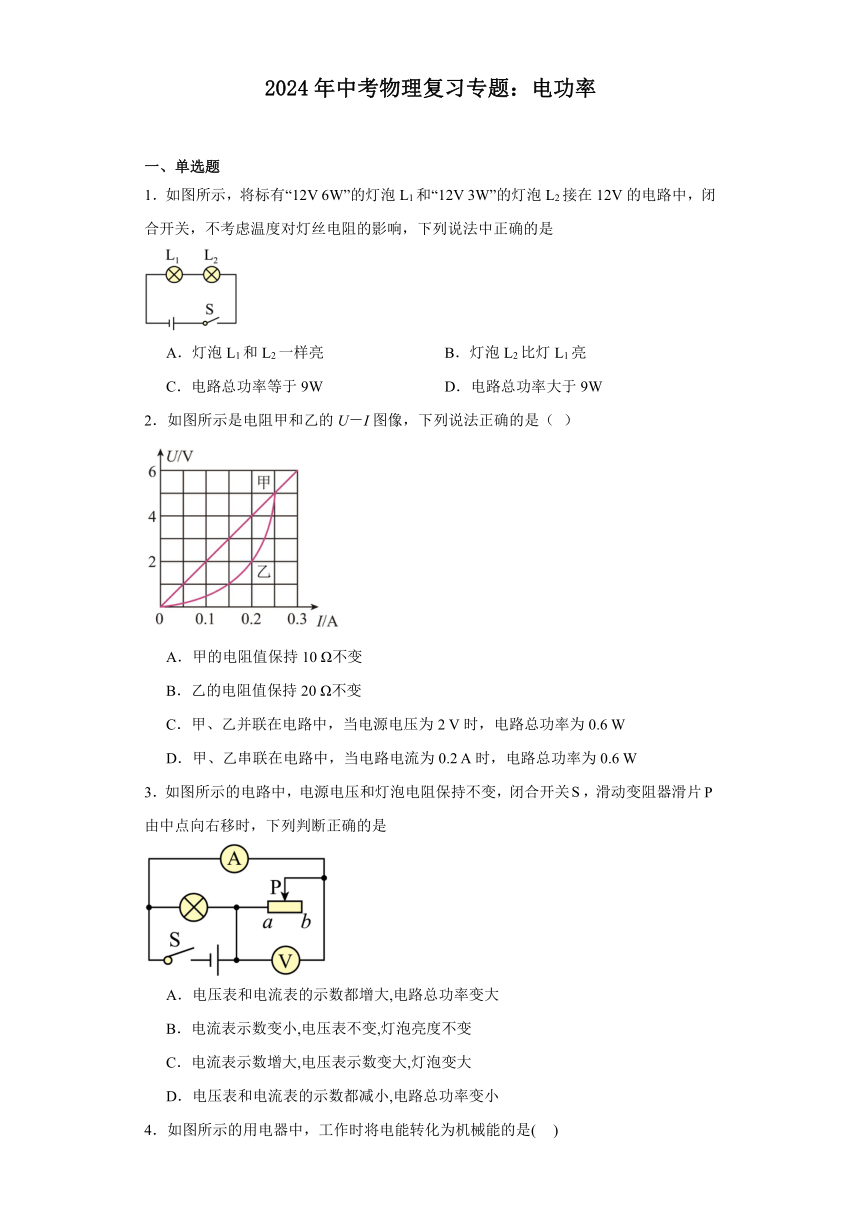

2024年中考物理复习专题：电功率
一、单选题
1．如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．灯泡L1和L2一样亮 B．灯泡L2比灯L1亮
C．电路总功率等于9W D．电路总功率大于9W
2．如图所示是电阻甲和乙的U－I图像，下列说法正确的是（ ）
A．甲的电阻值保持10 Ω不变
B．乙的电阻值保持20 Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总功率为0.6 W
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路总功率为0.6 W
3．如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关，滑动变阻器滑片由中点向右移时，下列判断正确的是
A．电压表和电流表的示数都增大,电路总功率变大
B．电流表示数变小,电压表不变,灯泡亮度不变
C．电流表示数增大,电压表示数变大,灯泡变大
D．电压表和电流表的示数都减小,电路总功率变小

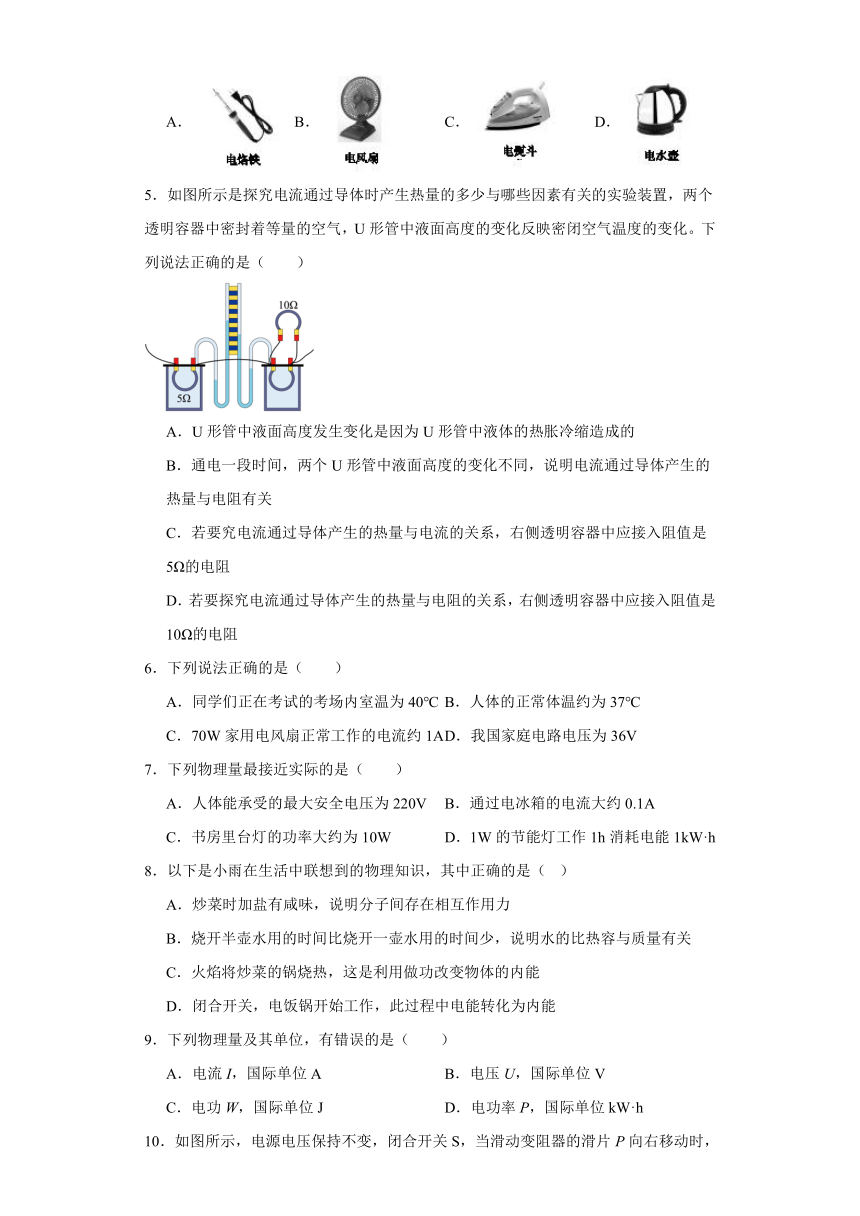

4．如图所示的用电器中，工作时将电能转化为机械能的是( )
A． B． C． D．
5．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（　　）
A．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
B．通电一段时间，两个U形管中液面高度的变化不同，说明电流通过导体产生的热量与电阻有关
C．若要究电流通过导体产生的热量与电流的关系，右侧透明容器中应接入阻值是5Ω的电阻
D．若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是10Ω的电阻
6．下列说法正确的是（　　）
A．同学们正在考试的考场内室温为40℃ B．人体的正常体温约为37℃
C．70W家用电风扇正常工作的电流约1A D．我国家庭电路电压为36V
7．下列物理量最接近实际的是（　　）
A．人体能承受的最大安全电压为220V B．通过电冰箱的电流大约0.1A
C．书房里台灯的功率大约为10W D．1W的节能灯工作1h消耗电能1kW·h
8．以下是小雨在生活中联想到的物理知识，其中正确的是（ ）
A．炒菜时加盐有咸味，说明分子间存在相互作用力
B．烧开半壶水用的时间比烧开一壶水用的时间少，说明水的比热容与质量有关
C．火焰将炒菜的锅烧热，这是利用做功改变物体的内能
D．闭合开关，电饭锅开始工作，此过程中电能转化为内能
9．下列物理量及其单位，有错误的是（　　）
A．电流I，国际单位A B．电压U，国际单位V
C．电功W，国际单位J D．电功率P，国际单位kW·h

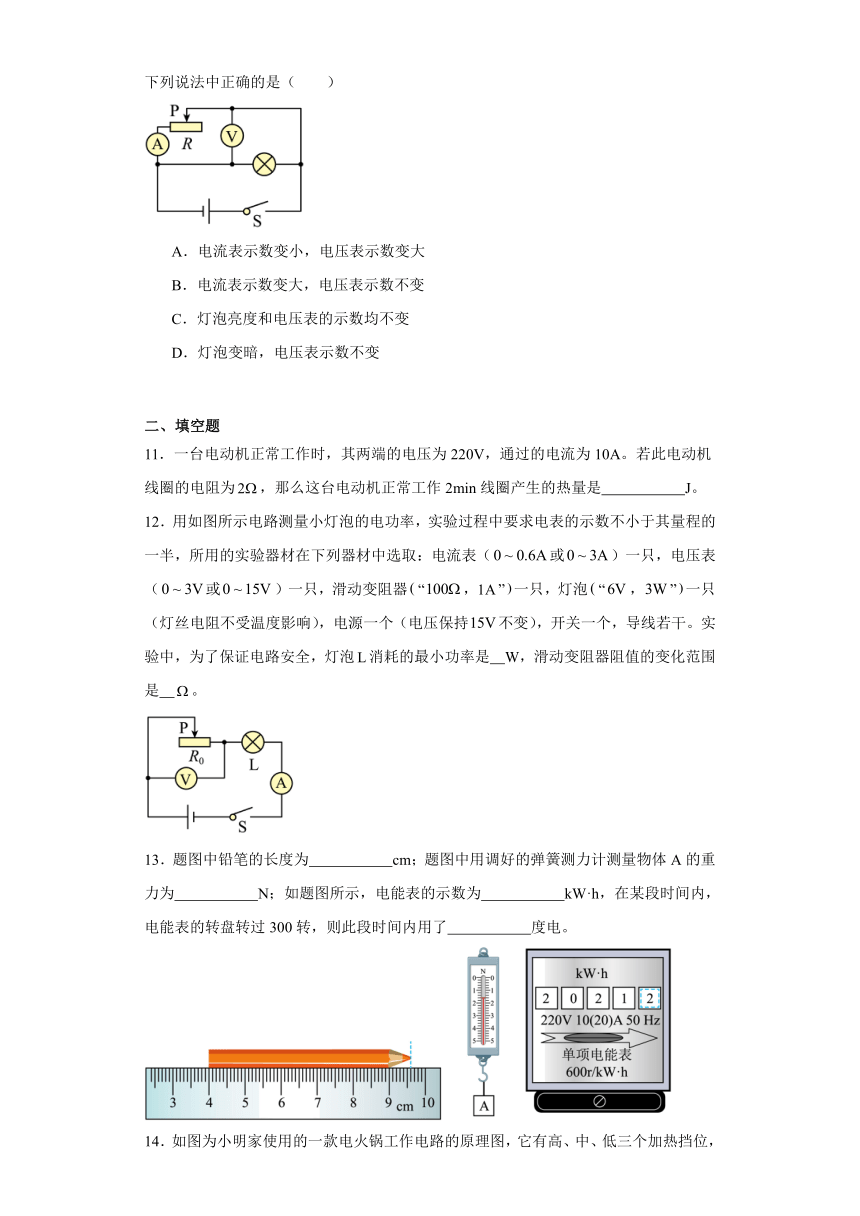

10．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．灯泡亮度和电压表的示数均不变
D．灯泡变暗，电压表示数不变
二、填空题
11．一台电动机正常工作时，其两端的电压为220V，通过的电流为10A。若此电动机线圈的电阻为，那么这台电动机正常工作2min线圈产生的热量是 J。
12．用如图所示电路测量小灯泡的电功率，实验过程中要求电表的示数不小于其量程的一半，所用的实验器材在下列器材中选取：电流表（或）一只，电压表（或）一只，滑动变阻器“，”一只，灯泡“，”一只（灯丝电阻不受温度影响），电源一个（电压保持不变），开关一个，导线若干。实验中，为了保证电路安全，灯泡消耗的最小功率是 W，滑动变阻器阻值的变化范围是 。
13．题图中铅笔的长度为 cm；题图中用调好的弹簧测力计测量物体A的重力为 N；如题图所示，电能表的示数为 kW·h，在某段时间内，电能表的转盘转过300转，则此段时间内用了 度电。

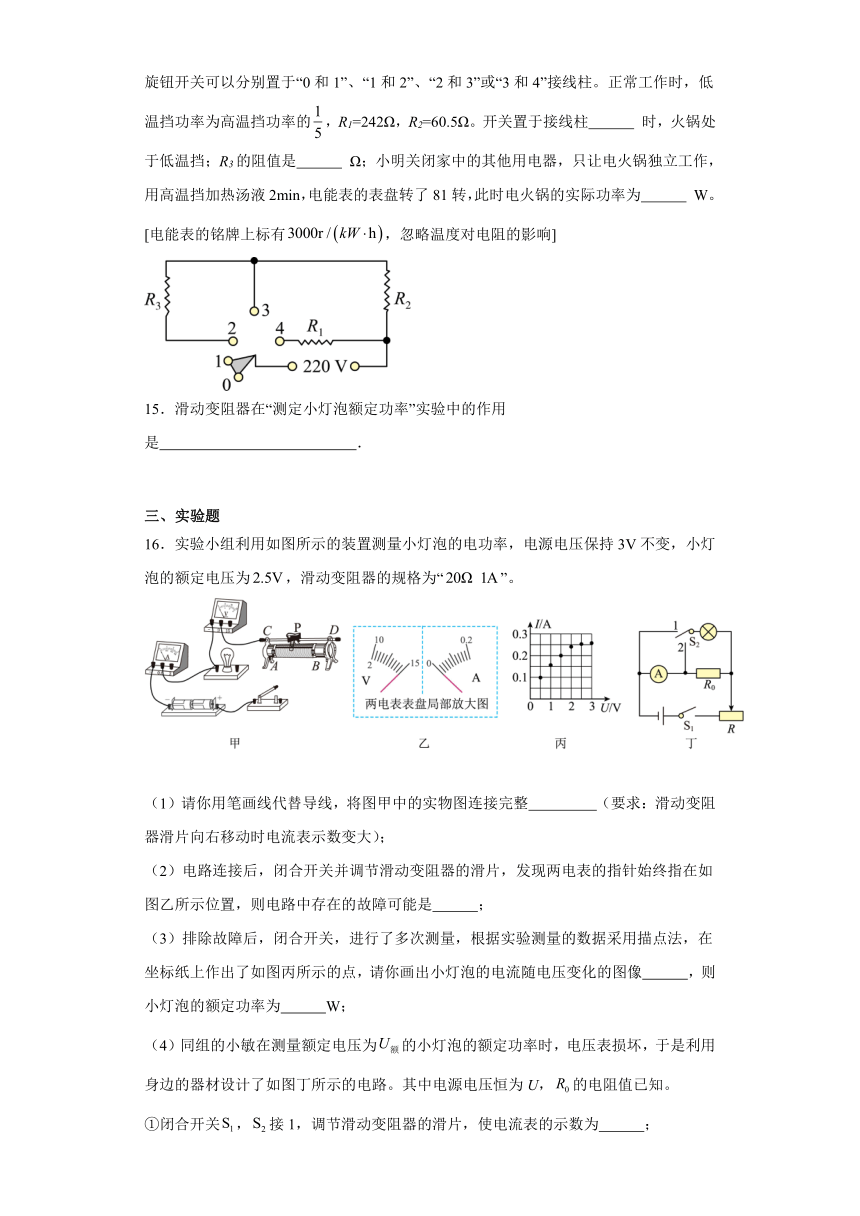

14．如图为小明家使用的一款电火锅工作电路的原理图，它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温挡功率为高温挡功率的，R1=242Ω，R2=60.5Ω。开关置于接线柱 时，火锅处于低温挡；R3的阻值是 Ω；小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2min，电能表的表盘转了81转，此时电火锅的实际功率为 W。[电能表的铭牌上标有，忽略温度对电阻的影响]

15．滑动变阻器在“测定小灯泡额定功率”实验中的作用是 ．
三、实验题
16．实验小组利用如图所示的装置测量小灯泡的电功率，电源电压保持3V不变，小灯泡的额定电压为，滑动变阻器的规格为“”。

（1）请你用笔画线代替导线，将图甲中的实物图连接完整 （要求：滑动变阻器滑片向右移动时电流表示数变大）；
（2）电路连接后，闭合开关并调节滑动变阻器的滑片，发现两电表的指针始终指在如图乙所示位置，则电路中存在的故障可能是 ；
（3）排除故障后，闭合开关，进行了多次测量，根据实验测量的数据采用描点法，在坐标纸上作出了如图丙所示的点，请你画出小灯泡的电流随电压变化的图像 ，则小灯泡的额定功率为 W；
（4）同组的小敏在测量额定电压为的小灯泡的额定功率时，电压表损坏，于是利用身边的器材设计了如图丁所示的电路。其中电源电压恒为U，的电阻值已知。
①闭合开关，接1，调节滑动变阻器的滑片，使电流表的示数为 ；
②闭合开关，接2， ，记录电流表的示数为I；
③小灯泡额定功率为 （用已知量和测量量符号表示）；
（5）其他小组成员讨论后发现，若将图甲中的灯泡换成定值电阻，利用此电路就可以探究“导体中的电流与电阻的关系”，实验时若保持定值电阻两端的电压2V不变，则定值电阻的最大电阻值不得超过 。

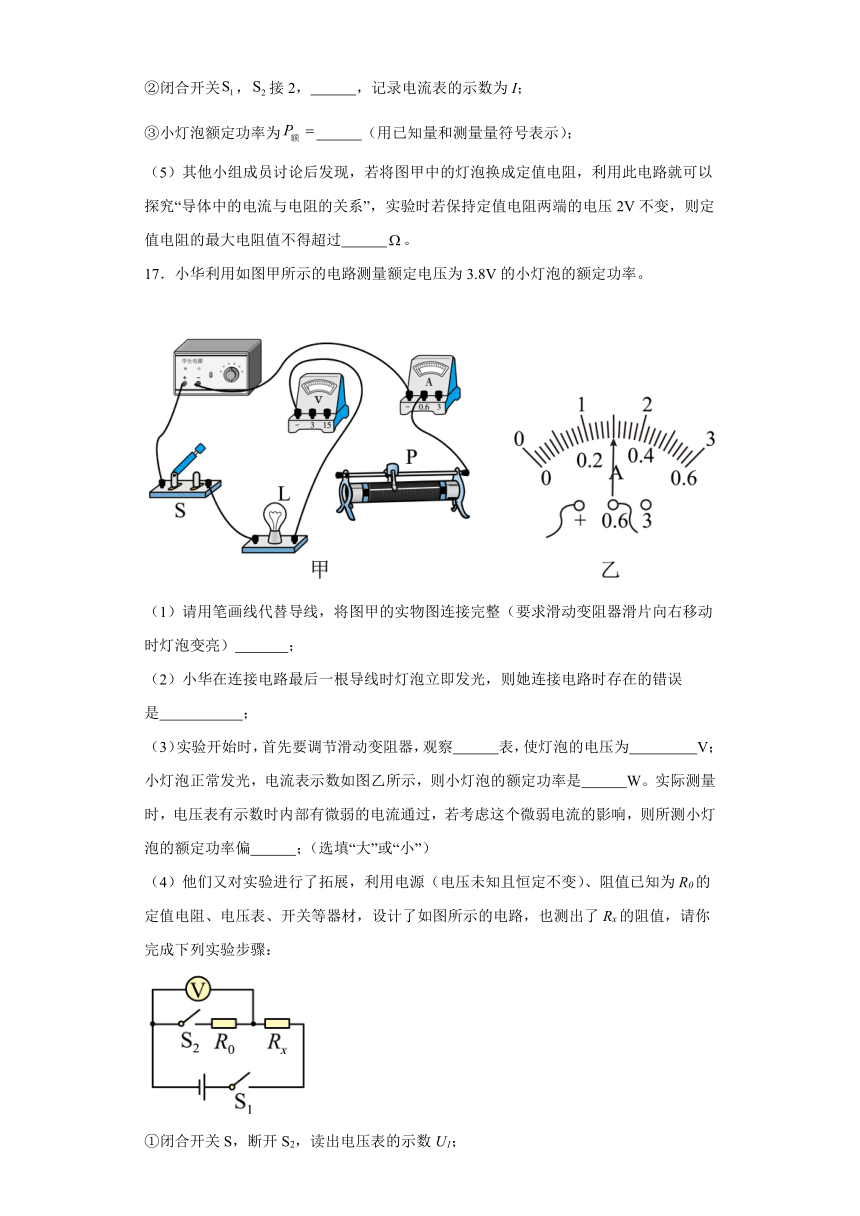

17．小华利用如图甲所示的电路测量额定电压为3.8V的小灯泡的额定功率。
（1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动时灯泡变亮） ；
（2）小华在连接电路最后一根导线时灯泡立即发光，则她连接电路时存在的错误是 ；
（3）实验开始时，首先要调节滑动变阻器，观察 表，使灯泡的电压为 V；小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率是 W。实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏 ；（选填“大”或“小”）
（4）他们又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图所示的电路，也测出了Rx的阻值，请你完成下列实验步骤：
①闭合开关S，断开S2，读出电压表的示数U1；
② ，读出电压表的示数U2；
③待测电阻的阻值Rx= 。（用已知量和测得量的字母表示）
四、计算题
18．如图所示的电路中，电源为可调压直流学生电源，定值电阻R0=6Ω，小灯泡上标有“6V 3W”字样，闭合开关S，小灯泡正常发光，设灯丝电阻不变，求：
（1）小灯泡的电阻；
（2）若电源电压调至3V，电路消耗的总功率
19．五一前夕，小丽的妈妈买了一款全自动电炖锅，如图所示其参数如下表。内部简化电路主要由两个电阻、和开关、组成。当开关、都闭合时，只有工作，电炖锅处于加热挡；当开关闭合，断开时，、同时工作，电炖锅处于保温挡。此锅把质量为的粥由加热到时，所用的时间为，已知。请你解答：
（1）此锅在上述时间内的加热效率；
（2）将方框中相应的简易电路补充完整；
（3）电阻丝、的阻值。
额定电压
加热功率
保温功率
内胆容量
五、作图题
20．（1）如题图所示，请画出入射或折射光线，使光路完整；
（2）如题图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图；
（3）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电，请在题图中用笔画线代替导线，使电路满足要求。
参考答案：
1．B
2．C
3．B
4．B
5．C
6．B
7．C
8．D
9．D
10．C
11．
12． 1.08
13． 5.60 1.6 2021.2 0.5
14． 1和2 181.5 810
15．改变灯泡两端的电压
16． 小灯泡断路 0.625 保持滑动变阻器滑片位置不变 40
17． 开关没有断开 电压 3.8 1.14 大 再闭合开关S2
18． 12Ω 2.25W
19．（1）；（2）；（3）；
20．（1）（2）（3）
