2024年中考物理复习 欧姆定律 一轮分层练习（含答案）

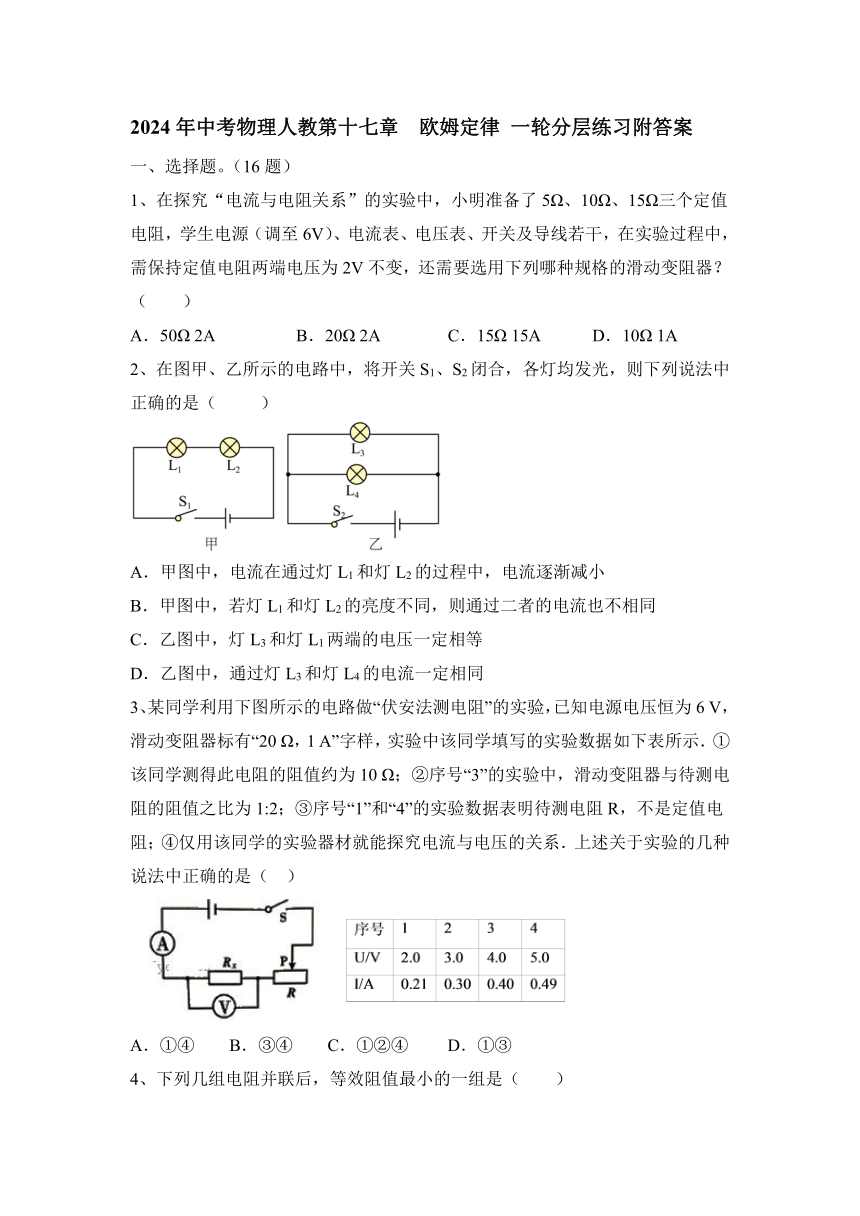

2024年中考物理人教第十七章 欧姆定律 一轮分层练习附答案
一、选择题。（16题）
1、在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（　　）
A．50Ω 2A B．20Ω 2A C．15Ω 15A D．10Ω 1A
2、在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
3、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；③序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；④仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是（ ）
A．①④ B．③④ C．①②④ D．①③

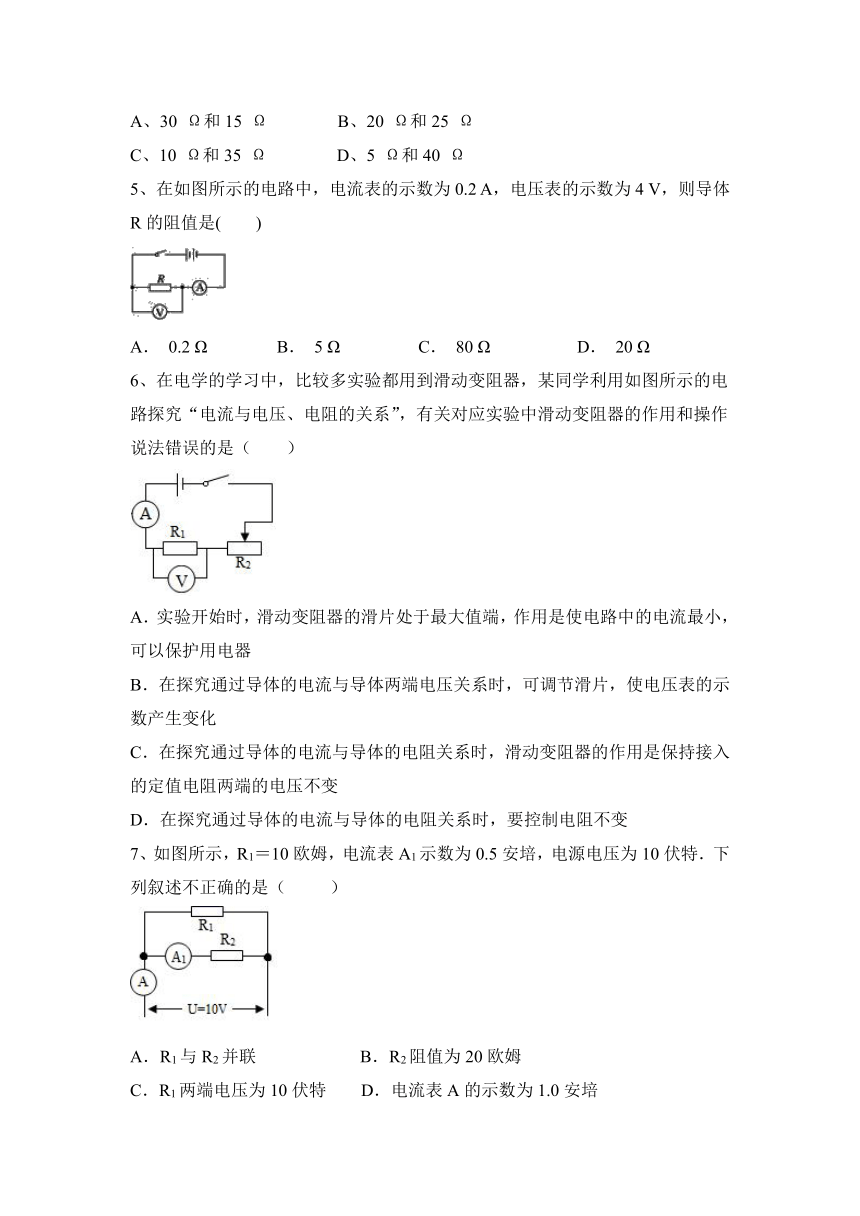

4、下列几组电阻并联后，等效阻值最小的一组是（　　）
A、30 Ω和15 Ω B、20 Ω和25 Ω
C、10 Ω和35 Ω D、5 Ω和40 Ω
5、在如图所示的电路中，电流表的示数为0.2 A，电压表的示数为4 V，则导体R的阻值是(　　)
A． 0.2 Ω B． 5 Ω C． 80 Ω D． 20 Ω
6、在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法错误的是（　　）
A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器
B．在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化
C．在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变
D．在探究通过导体的电流与导体的电阻关系时，要控制电阻不变
7、如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（ ）
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培

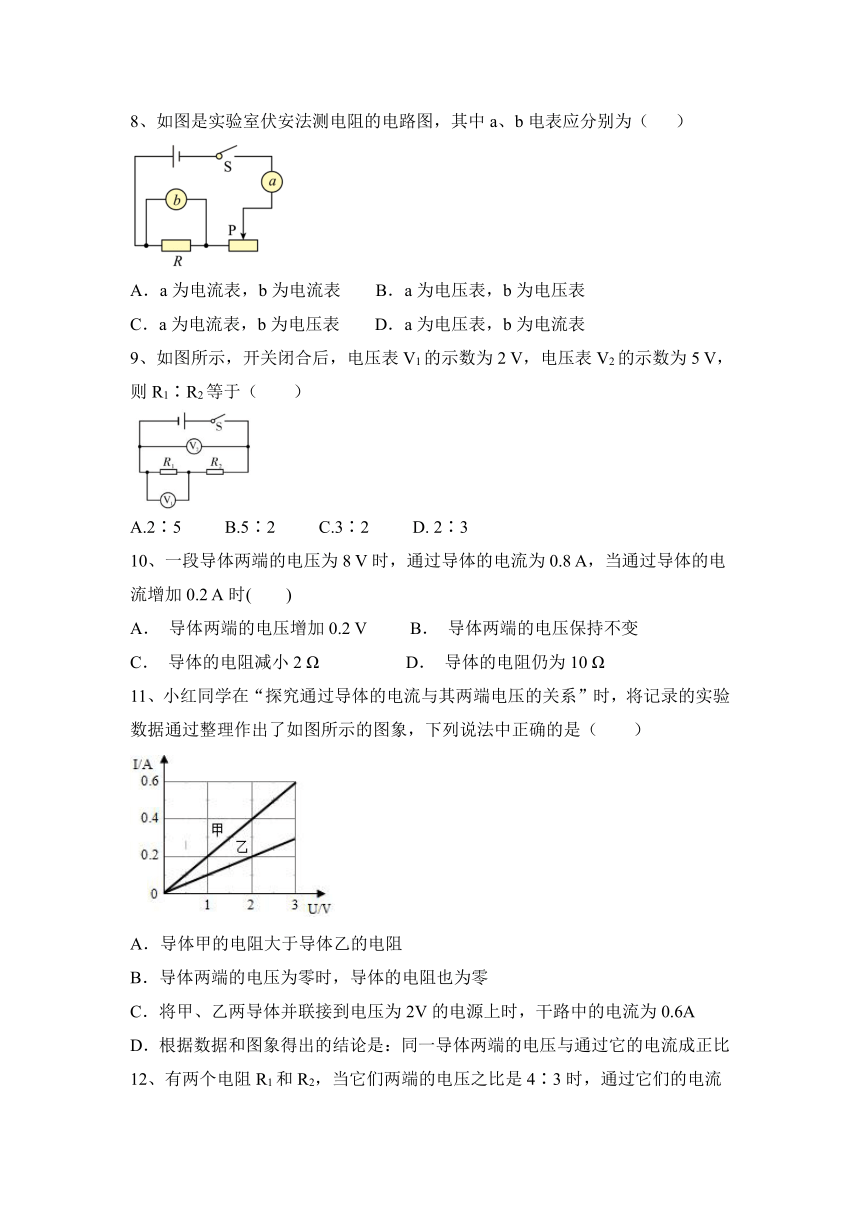

8、如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
9、如图所示，开关闭合后，电压表V1的示数为2 V，电压表V2的示数为5 V，则R1∶R2等于（　　）
A.2∶5 B.5∶2 C.3∶2 D. 2∶3
10、一段导体两端的电压为8 V时，通过导体的电流为0.8 A，当通过导体的电流增加0.2 A时(　　)
A． 导体两端的电压增加0.2 V B． 导体两端的电压保持不变
C． 导体的电阻减小2 Ω D． 导体的电阻仍为10 Ω
11、小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（　　）
A．导体甲的电阻大于导体乙的电阻
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6A
D．根据数据和图象得出的结论是：同一导体两端的电压与通过它的电流成正比

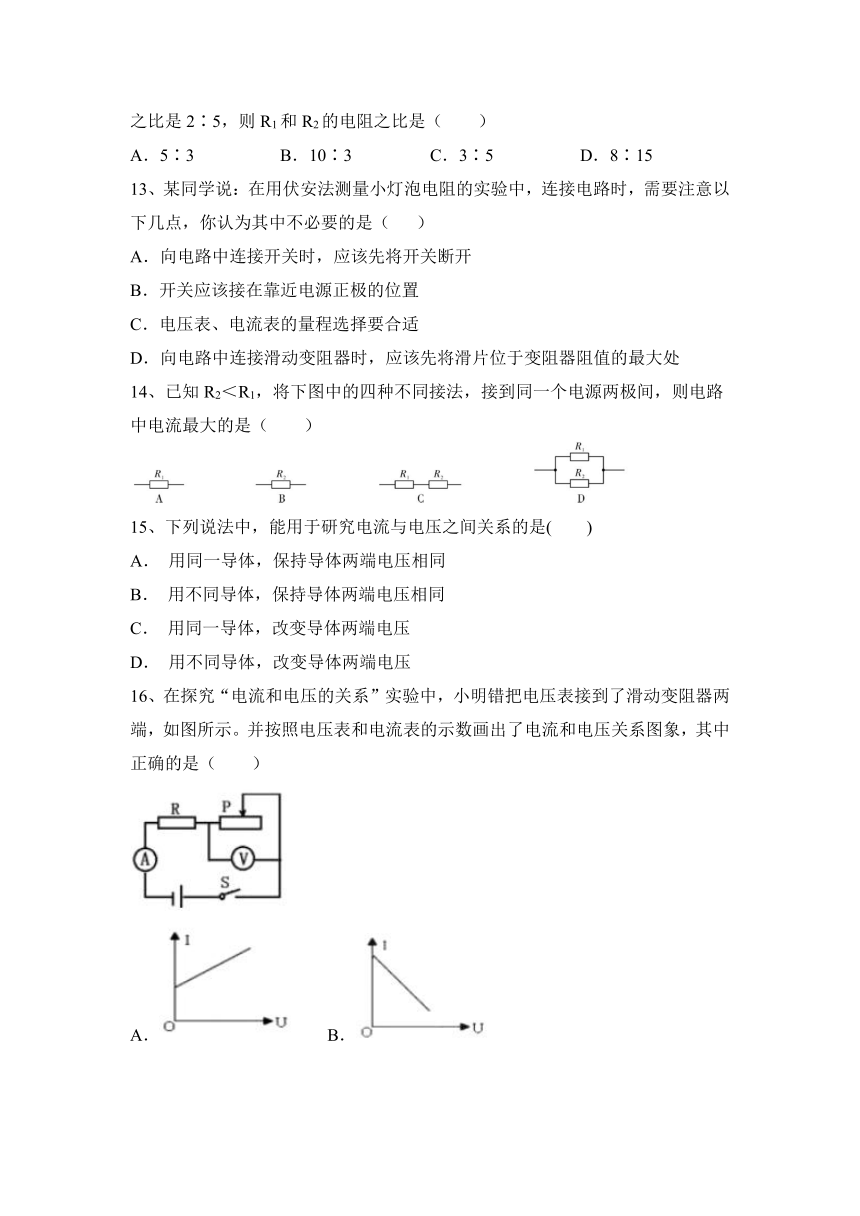

12、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是（ ）
A．5∶3 B．10∶3 C．3∶5 D．8∶15
13、某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是（ ）
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
14、已知R2＜R1，将下图中的四种不同接法，接到同一个电源两极间，则电路中电流最大的是（　　）
15、下列说法中，能用于研究电流与电压之间关系的是(　　)
A． 用同一导体，保持导体两端电压相同
B． 用不同导体，保持导体两端电压相同
C． 用同一导体，改变导体两端电压
D． 用不同导体，改变导体两端电压
16、在探究“电流和电压的关系”实验中，小明错把电压表接到了滑动变阻器两端，如图所示。并按照电压表和电流表的示数画出了电流和电压关系图象，其中正确的是（　　）
A． B．
C． D．
二、填空题。

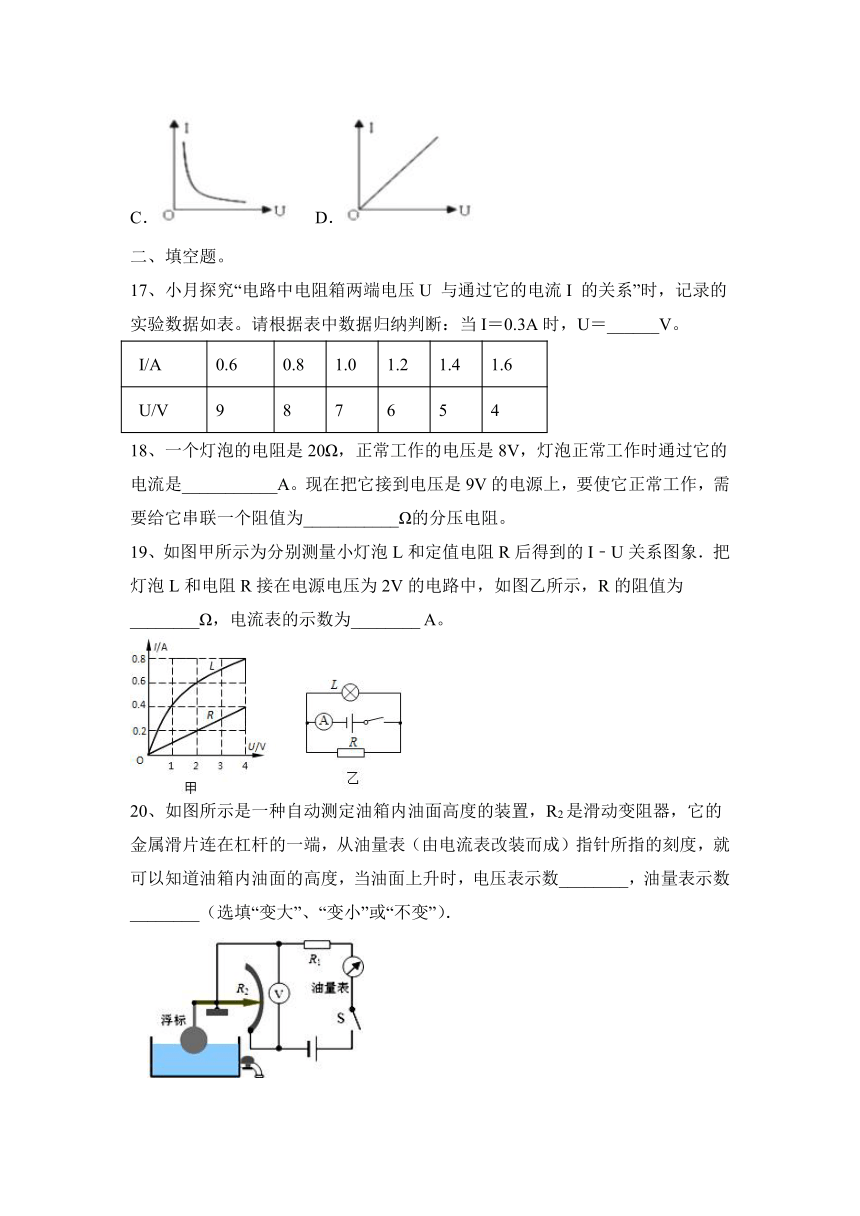

17、小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
18、一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
19、如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A。
20、如图所示是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
21、如图所示是气体酒精浓度测试仪的原理图，它用于现场测试司机是否酒后驾车，其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大而减小。若某次测试中电流表示数较大，则说明R′阻值 ，可判断该司机 （选填“是”或“不是”）酒后驾车。
三、作图题。
22、在“探究通过定值电阻的电流与电压的关系”实验中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；
(2)在虚线框中画出实验电路图。
三、实验题。
23、利用如图所示的器材探究：流经小灯泡的电流I与小灯泡两端电压U之间对应关系规律（小灯泡的额定电压为2.5V，阻值在5Ω至10Ω之间）。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）将该实物图对应的电路图画在虚线框内；
（3）实验中记录了流过该小灯泡的电流与灯泡两端电压（包括略高于额定电压）对应数据（见下表）
实验次数 1 2 3 4 5
U/V 1.0 1.6 2.0 2.4 2.8
I/A 0.20 0.25 0.27 0.28 0.29
请在给定的U﹣I坐标系中描画出该5组数据对应的坐标点，并根据这些点的分布特点画出这个小灯泡的U﹣I图线。形成这种图线特征的原因是　 　 。
24、小亮和小雨在“探究小灯泡电阻”的实验中，要用小灯泡的额定电压为3V，电阻约为10Ω
（1）小亮的实验过程如下：
①电路按图甲连接正确后，闭合开关，发现小灯泡不亮，电压表的示数为0V，电流表有示数，产生这种现象的原因是：　 　。
②以上故障排除后，再闭合开关，发现小灯泡仍不亮，但电流表和电压表均有示数，接下来他应进行的操作是：　 　。
③实验中小亮设计的实验记录表格如下表。请你找出表格中的问题：
　 　；小亮又根据实验数据绘制成了U﹣I图象如图乙。根据该图象提供的信息，可计算出小灯泡正常发光时的电阻是　 　Ω．某同学在做该实验时，观察到电流表的示数变大时，电压表的示数减小，其原因可能是　 　。
实验次数 电压/V 电流/A 电阻/Ω 电阻平均值/Ω
1 / / / /
2 / / /
3 / / /
（2）小雨想利用如图丙所示的电路测量未知电阻Rx的大小（R0阻值已知）。下面是他的实验过程，请你帮他完成实验。
①闭合开关S和S1，断开S2，读出此时电压表的示数为U1。
②只闭合　 　，读出此时电压表的示数为U2。
③未知电阻阻值的表达式为：Rx＝　 　。
④实验后小雨又将开关S1换成了一个电压表，当闭合开关S和S2时，发现电路中两个电压表的指针偏转角度相同。如果R0＝100Ω且Rx＜R0，则Rx＝　 　Ω。
五、计算题。
25、如图所示，R2的阻值为10Ω，闭合开关后，电流表A1的示数为0.2A，电流表A的示数为0.3A．求：
（1）电源电压
（2）R1的阻值
26、如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：
（1）电源电压多大？
（2）当S1和S2都断开时，电流表的读数多大？
（3）当S1、S2都闭合时，电路中的总电流是多大？
2024年中考物理人教第十七章 欧姆定律 一轮分层练习附答案
一、选择题。（16题）
1--5、A C C D D
6--10、D D C D D
11--15、C B B D C
16、B。
二、填空题。
17、10.5
18、0.4 2.5
19、10 0.8
20、变小 变大
21、较小 是
三、作图题。
22、如图所示：
三、实验题。
23、（1）如图1左所示； （2）如图1右所示；
（3）如图所示：
灯的电阻随温度的变化而变化。
24、（1）①小灯泡短路（或电压表短路）；
②向右移动滑片，观察小灯泡是否发光；
③电阻平均值一栏多余；7.5Ω；电压表并联在变阻器两端；
（2）②S、S2；③R0；④20；
五、计算题。
25、（1）电源电压为1V； （2）R1的阻值为5Ω。
26、（1）6V； （2）0.2A； （3）0.5A
