沪科版八年级物理上册课件 4.2平面镜成像（共29张PPT）

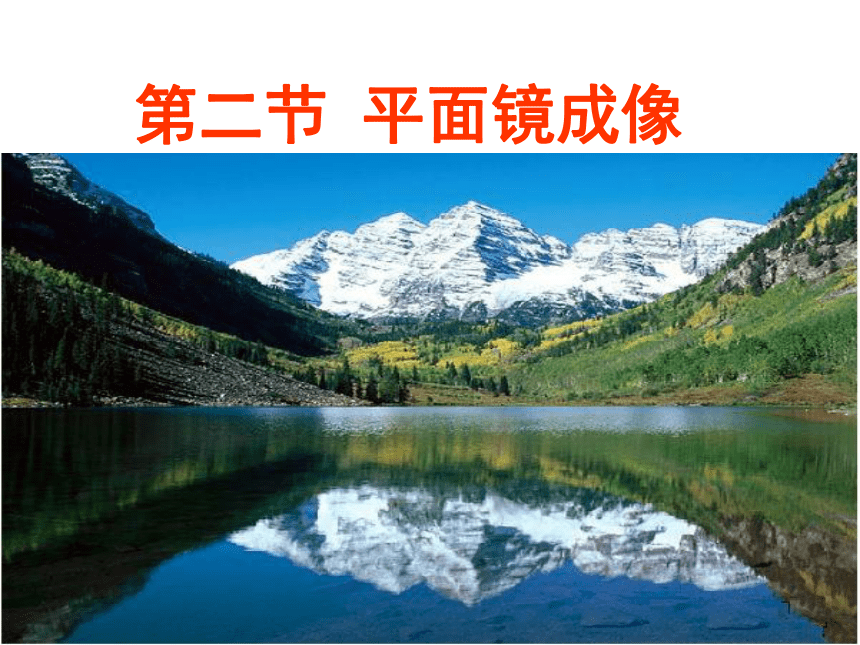

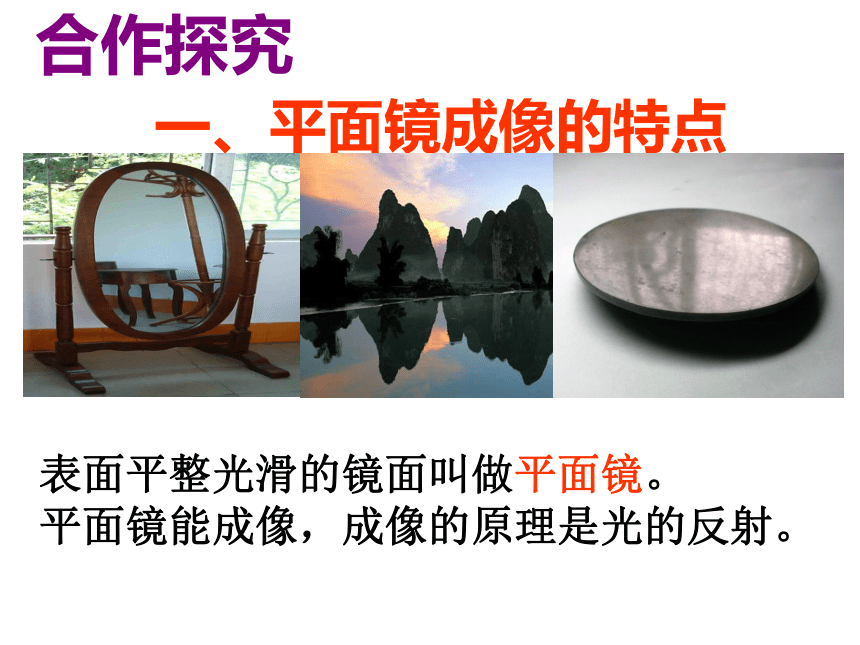

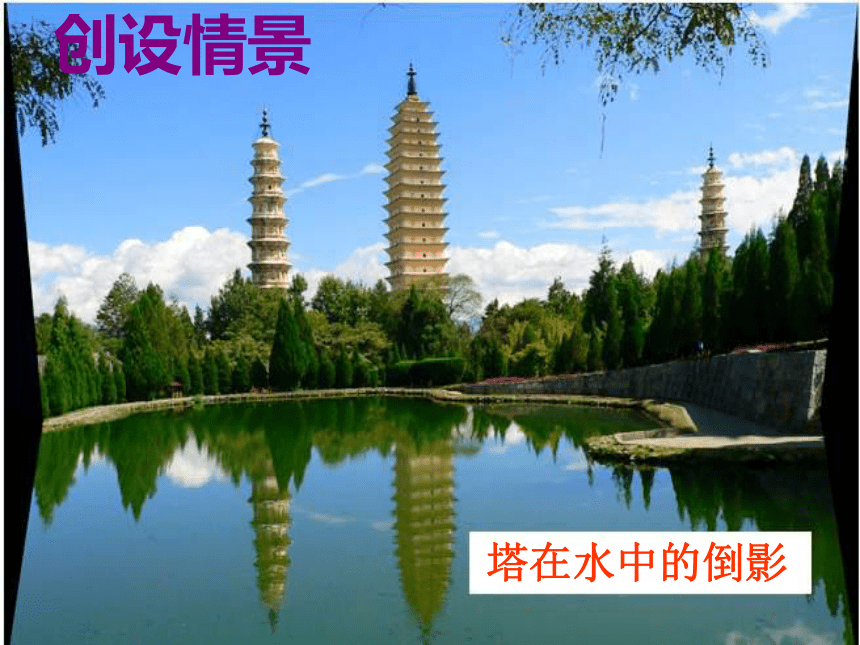

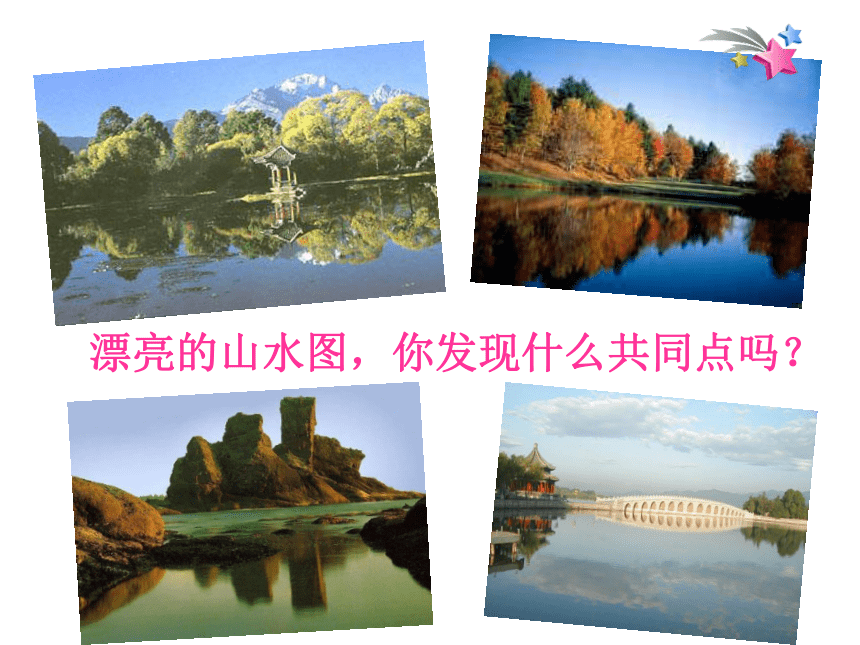

课件29张PPT。第二节 平面镜成像塔在水中的倒影创设情景漂亮的山水图，你发现什么共同点吗？ 一、平面镜成像的特点表面平整光滑的镜面叫做平面镜。

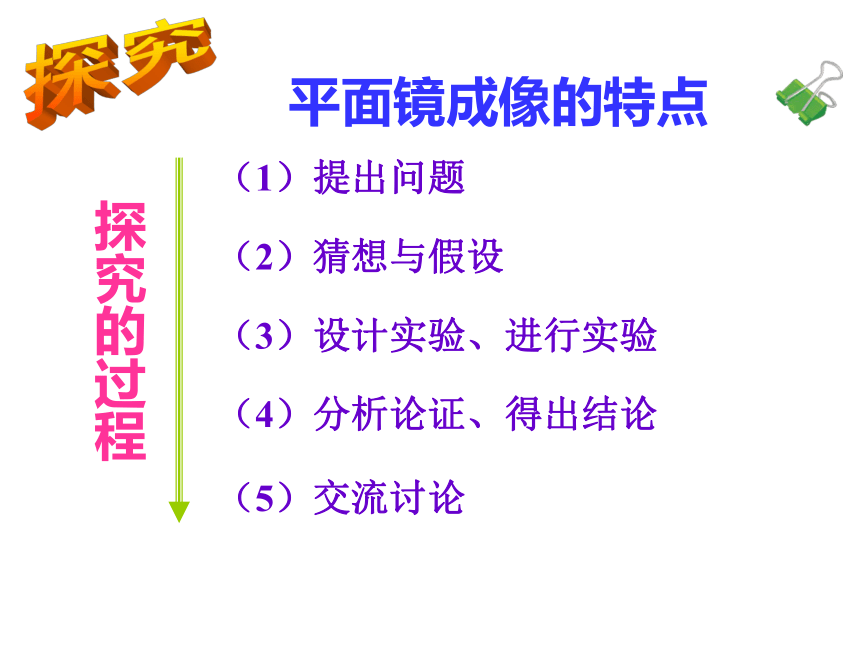

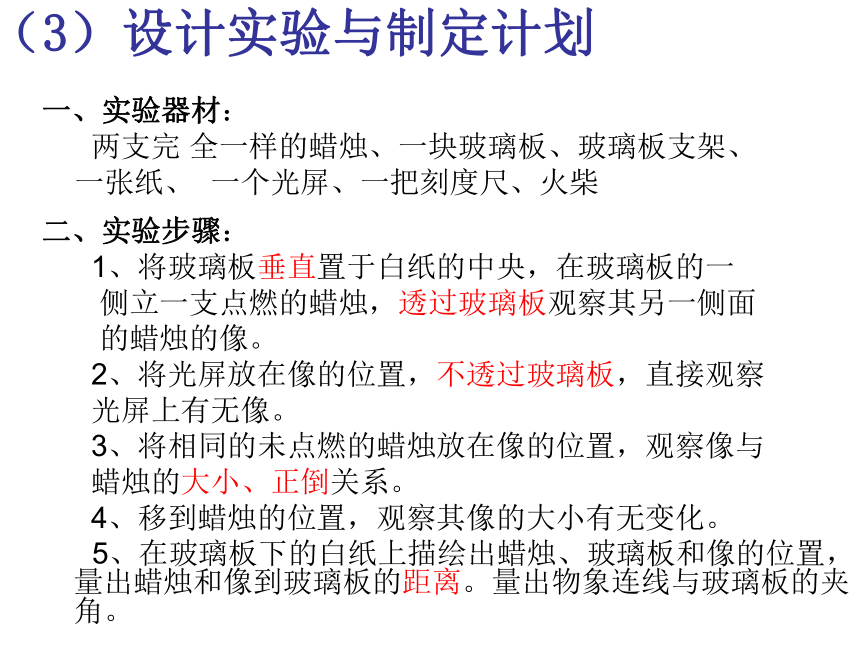

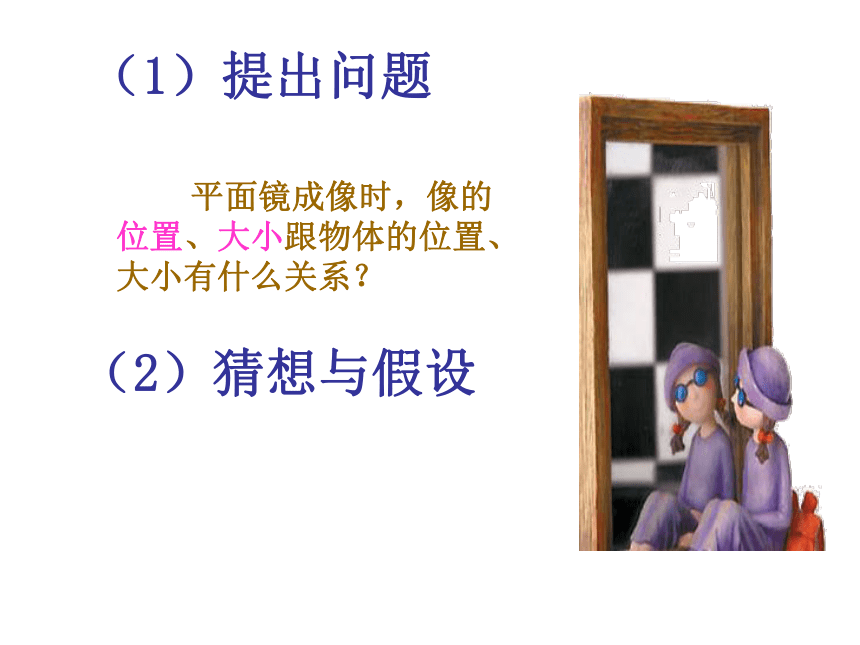

平面镜能成像，成像的原理是光的反射。合作探究（1）提出问题（2）猜想与假设（3）设计实验、进行实验（4）分析论证、得出结论（5）交流讨论平面镜成像的特点探究的过程（1）提出问题 平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？（2）猜想与假设（3）设计实验与制定计划一、实验器材：
两支完 全一样的蜡烛、一块玻璃板、玻璃板支架、
一张纸、 一个光屏、一把刻度尺、火柴
二、实验步骤：
1、将玻璃板垂直置于白纸的中央，在玻璃板的一
侧立一支点燃的蜡烛，透过玻璃板观察其另一侧面
的蜡烛的像。
2、将光屏放在像的位置，不透过玻璃板，直接观察
光屏上有无像。
3、将相同的未点燃的蜡烛放在像的位置，观察像与
蜡烛的大小、正倒关系。
4、移到蜡烛的位置，观察其像的大小有无变化。

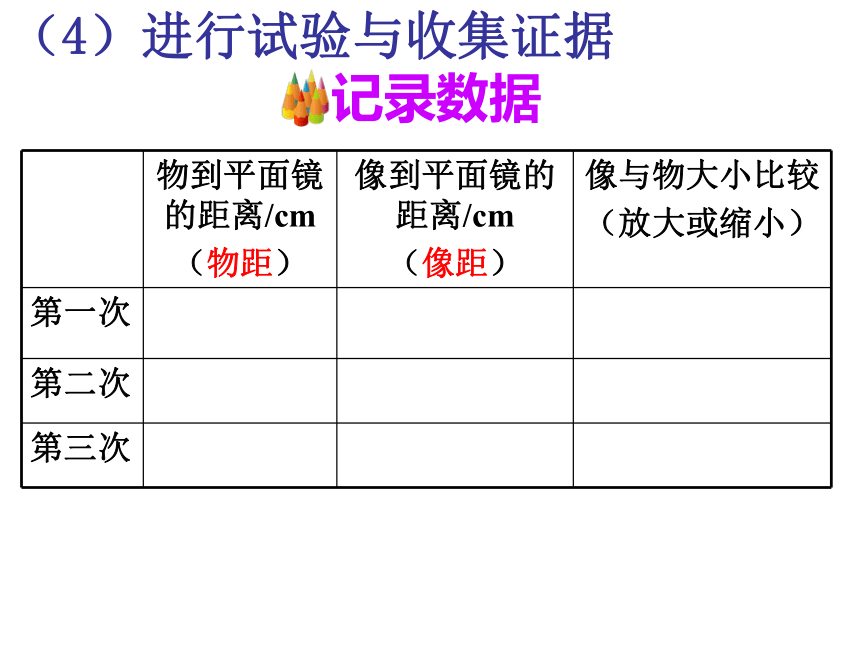

5、在玻璃板下的白纸上描绘出蜡烛、玻璃板和像的位置，量出蜡烛和像到玻璃板的距离。量出物象连线与玻璃板的夹角。记录数据（4）进行试验与收集证据①像与物的大小相等。②像到镜面的距离等于物到平面镜的距离。③像与物的连线与镜面垂直。④平面镜成的像是虚像。（4）分析与论证
平面镜成像的特点物、像关于平面镜轴对称 为什么要用玻璃板代替平面镜？（5）交流讨论①玻璃板能成像。②玻璃板透光能确定像的位置。实验中如何确定像的位置？ 找两个完全相同的物体，分别放在玻璃板的两侧，并移动放在玻璃板后的物体，直到该物体和玻璃板前物体的像完全重合为止，此时该物体的位置即玻璃板前物体的像的位置。为什么要用两个完全相同的物体？ 比较像与物的大小关系刻度尺的作用是什么？ 比较像与物到镜面的距离平面镜成像的特点 实像与虚像
物理学中能呈现在光屏上的像叫做实像，眼睛观察到，但不能被光屏接收到，由光线的反向延长线会聚形成的像叫虚象．
虚象可以用在作图时虚象用虚线表示。平面镜成像的作图 如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。A’B’１、作垂线
２、取等距离
３、画虚像　1．水里的“月亮”是真实的吗？它 是怎么形成的?
　2．月亮到地球的距离是3 .8×108m，井水水深5m，则月亮的像到水面的距离是多少？二、平面镜成像特点的应用1. 利用平面镜成像2.利用平面镜改变光路三、凸面镜和凹面镜1.凸面镜对光线有 作用发散物体在凸面镜中成正立缩小的虚象.利用凸面镜可以观察到更大的范围.应用:汽车观后镜弯道观察镜2.凹面镜对光线有 作用会聚可以把平行的光会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车灯,探照灯的反光装置平面镜成象特点1、像与物体大小相等；2、像与物体的连线与镜面垂直；3、像到镜面与物体到镜面的距离相等；4、成的是虚像。 总结梳理平面镜成像特点的应用1. 利用平面镜成像2.利用平面镜改变光路凸面镜和凹面镜达标检测 1、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子 ( )
B．山的实像
C．山倒立的虚像
D．山正立的虚像D2、小丑在平面镜中的像，图中正确的是（ ）ABCDAA B C D C3、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（ ）。A、7:25B、6:35C、5:25D、4:35D5、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（ ）C6、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”“变小”“不变”）反射正立等大的虚像1.54不变 7、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )( )( )( )光的直线传播光的反射光的直线传播光的反射再见再见
