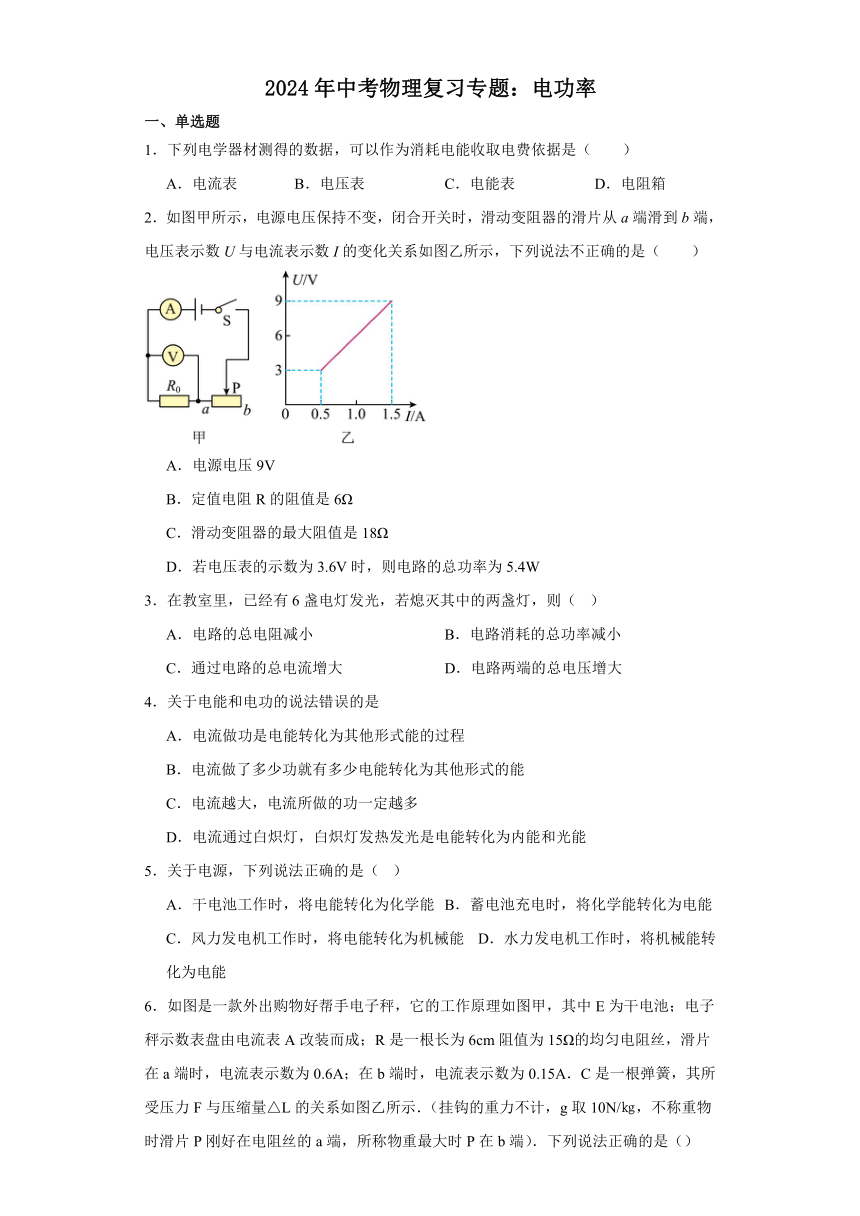

2024年中考物理复习专题：电功率（含答案）

2024年中考物理复习专题：电功率
一、单选题
1．下列电学器材测得的数据，可以作为消耗电能收取电费依据是（　　）
A．电流表 B．电压表 C．电能表 D．电阻箱
2．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片从a端滑到b端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（　　）
A．电源电压9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的最大阻值是18Ω
D．若电压表的示数为3.6V时，则电路的总功率为5.4W
3．在教室里，已经有6盏电灯发光，若熄灭其中的两盏灯，则（ ）
A．电路的总电阻减小 B．电路消耗的总功率减小
C．通过电路的总电流增大 D．电路两端的总电压增大
4．关于电能和电功的说法错误的是
A．电流做功是电能转化为其他形式能的过程
B．电流做了多少功就有多少电能转化为其他形式的能
C．电流越大，电流所做的功一定越多
D．电流通过白炽灯，白炽灯发热发光是电能转化为内能和光能
5．关于电源，下列说法正确的是（ ）
A．干电池工作时，将电能转化为化学能 B．蓄电池充电时，将化学能转化为电能
C．风力发电机工作时，将电能转化为机械能 D．水力发电机工作时，将机械能转化为电能

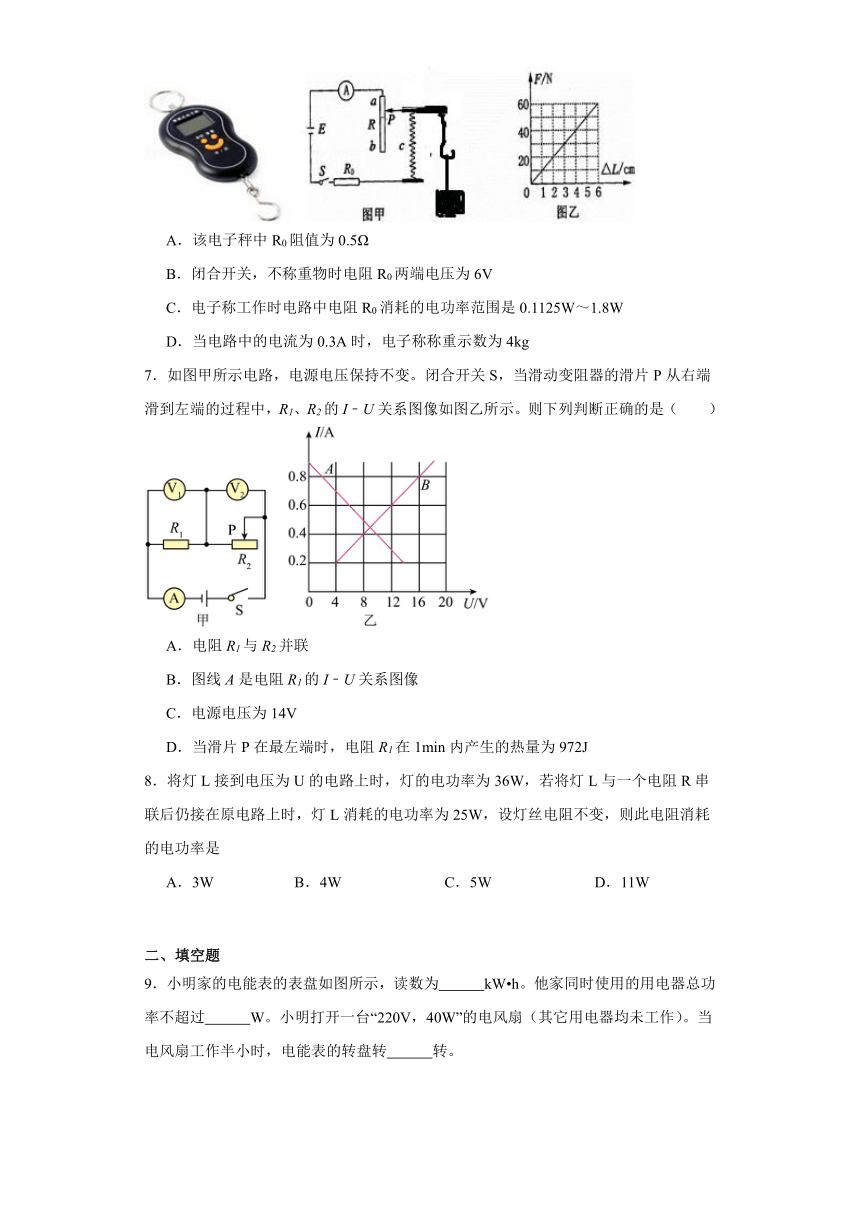

6．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）
A．该电子秤中R0阻值为0.5Ω
B．闭合开关，不称重物时电阻R0两端电压为6V
C．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W
D．当电路中的电流为0.3A时，电子称称重示数为4kg
7．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示。则下列判断正确的是（　　）
A．电阻R1与R2并联
B．图线A是电阻R1的I﹣U关系图像
C．电源电压为14V
D．当滑片P在最左端时，电阻R1在1min内产生的热量为972J
8．将灯L接到电压为U的电路上时，灯的电功率为36W，若将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，则此电阻消耗的电功率是
A．3W B．4W C．5W D．11W
二、填空题

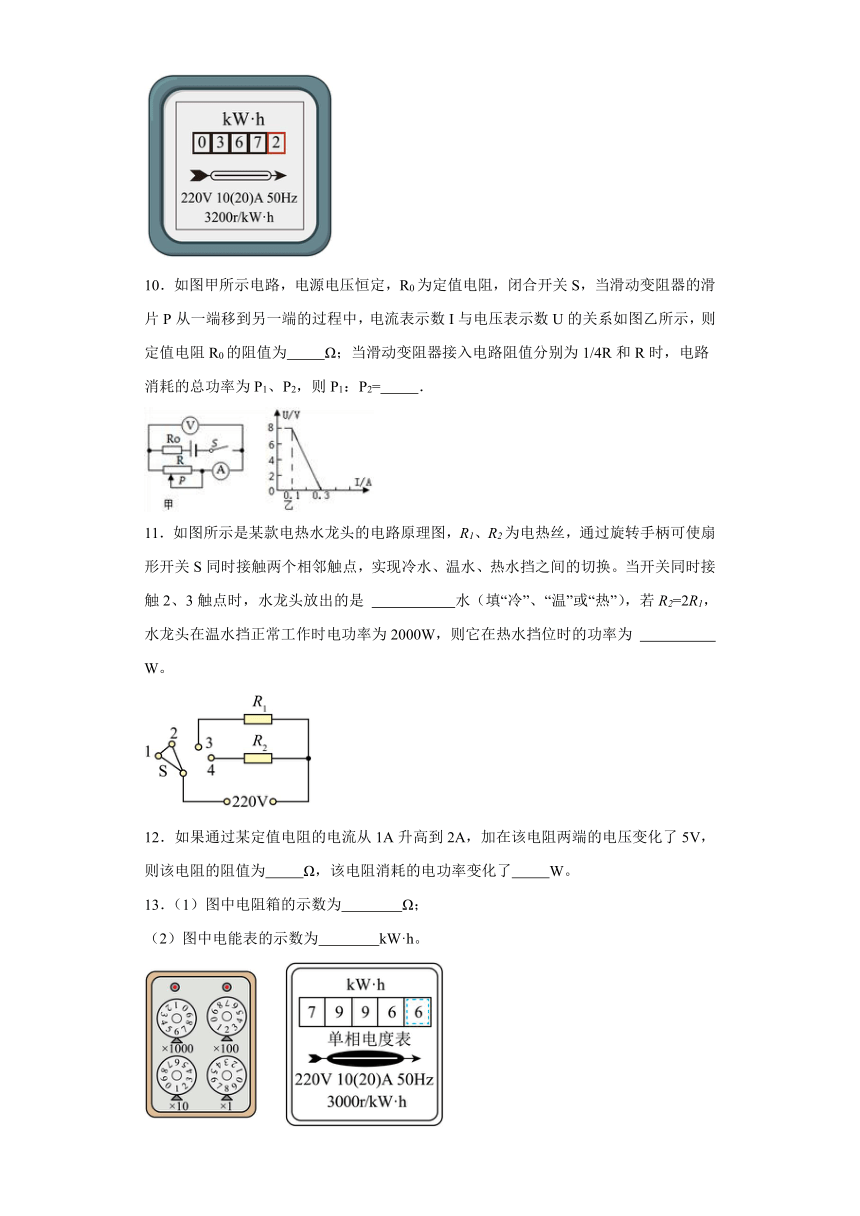

9．小明家的电能表的表盘如图所示，读数为 kW h。他家同时使用的用电器总功率不超过 W。小明打开一台“220V，40W”的电风扇（其它用电器均未工作）。当电风扇工作半小时，电能表的转盘转 转。
10．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为 Ω；当滑动变阻器接入电路阻值分别为1/4R和R时，电路消耗的总功率为P1、P2，则P1：P2= ．
11．如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是 水（填“冷”、“温”或“热”），若R2=2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡位时的功率为 W。
12．如果通过某定值电阻的电流从1A升高到2A，加在该电阻两端的电压变化了5V，则该电阻的阻值为 Ω，该电阻消耗的电功率变化了 W。
13．（1）图中电阻箱的示数为 Ω；
（2）图中电能表的示数为 kW·h。
三、作图题
14．根据电路图连接实物图（已知两只小灯泡规格相同，其额定电压为3V，额定功率为1.5W）
四、实验题
15．如图，两个相同的透明容器密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。R1、R2、R3的阻值都是5Ω，将导线a和b接入电路进行实验。通电前，U形管中液面相平，通电一段时间后，左边U形管液面高度差较大。
（1）电阻丝R1产生的热量比R2的 （选填“多”、“少”或“相等”）；
（2）流经R1的电流 R2的电流（选填“大于”、“等于”或“小于”）。判断依据是 ；
（3）若流经的R1电流为0.1A，20s内R1产生的热量为 J
16．小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度的实验。如图甲是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使滑动变阻器滑片向右移动时灯变暗 ；（导线不允许交叉）
（2）连接好电路，闭合开关前，滑片应该置于最 端（选填“左”或“右”）；
（3）闭合试触，发现灯不亮，电压表示数超出量程，电流表指针几乎不动。造成这一现象的原因可能是 ；
A．电灯断路　　B．变阻器断路
C．变阻器短路　　D．电灯短路了
（4）他在学校实验室找来了阻值分别为5Ω、10Ω、15Ω的定值电阻各一个，探究“通过导体的电流与导体电阻的关系”，并画出如图乙电路图。
①小明先把5Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为3V，读出电流表示数后断开开关，她拆下5Ω的电阻，改换成阻值为10Ω的电阻后闭合开关，若要完成这次实验，接下来她应调整滑动变阻器使接入电路的阻值变 ，在此次实验中，滑动变阻器除了保护电路的作用之外，还起到 的作用；
实验次数 第一次 第二次 第三次
电阻/Ω 5 10 15
电流/A 0.6 0.2
②表格中第二次实验电流的数据应为 ；
③分析实验数据，可以得出结论： 。
五、计算题
17．如图所示为“无人机”（多功能飞行器），它具有4个旋翼，可通过无线电进行操控，其在拍摄调查、无人配送等方面具有广阔的前景。
（1）若该机在30s内匀速竖直上升120m进行空中拍摄，则它飞行的速度是多少？
（2）该机的一个旋翼的电动机额定功率为30W，额定电压为15V，电动机正常工作时，通过的电流是多少？
（3）该机所需的能量是由一块输出电压为15V，容量为5000mA h的电池提供，若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行多少时间？
18．在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为7V，小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 1A”，实验得到小灯泡的I﹣U图像如图乙所示。
求：（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；
（3）当小灯泡消耗的功率为0.2W时，通电1min，滑动变阻器R产生的热量。
参考答案：
1．C
2．C
3．B
4．C
5．D
6．C
7．D
8．C
9． 367.2 4400 64
10． 40 2：1
11． 温 3000
12． 5 15
13． 6218 7996.6
14．
15． 多 大于 见解析 1
16． 右 A 大 控制定值电阻两端的电压不变 0.3 当电阻两端的电压一定时，电流与电阻成反比
17．（1）4m/s；（2）2A；（3）2160s
18．（1）0.75W；（2）15Ω；（3）72J
