16.1 电压

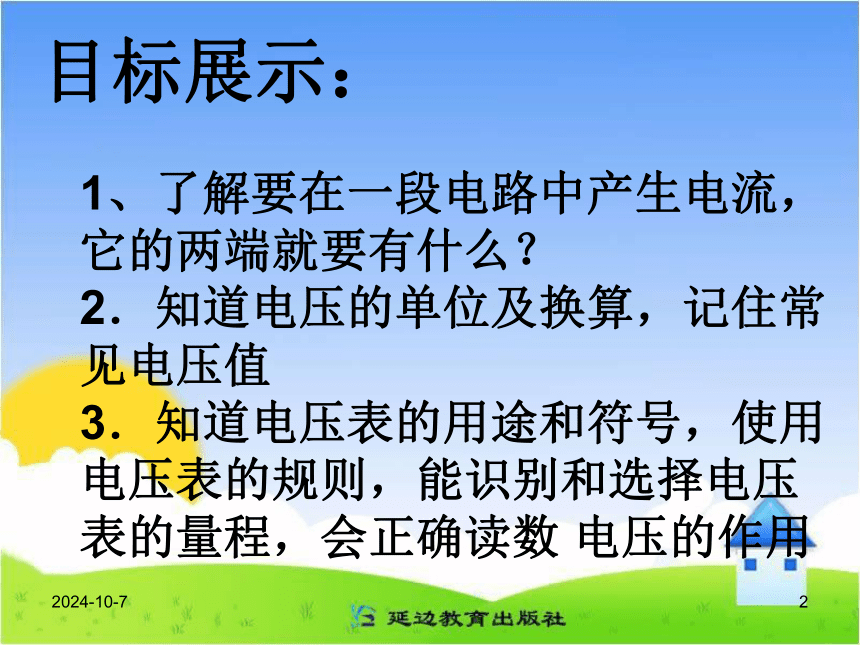

课件46张PPT。电压 目标展示：1、了解要在一段电路中产生电流，它的两端就要有什么？?
2．知道电压的单位及换算，记住常见电压值?
3．知道电压表的用途和符号，使用电压表的规则，能识别和选择电压表的量程，会正确读数?电压的作用

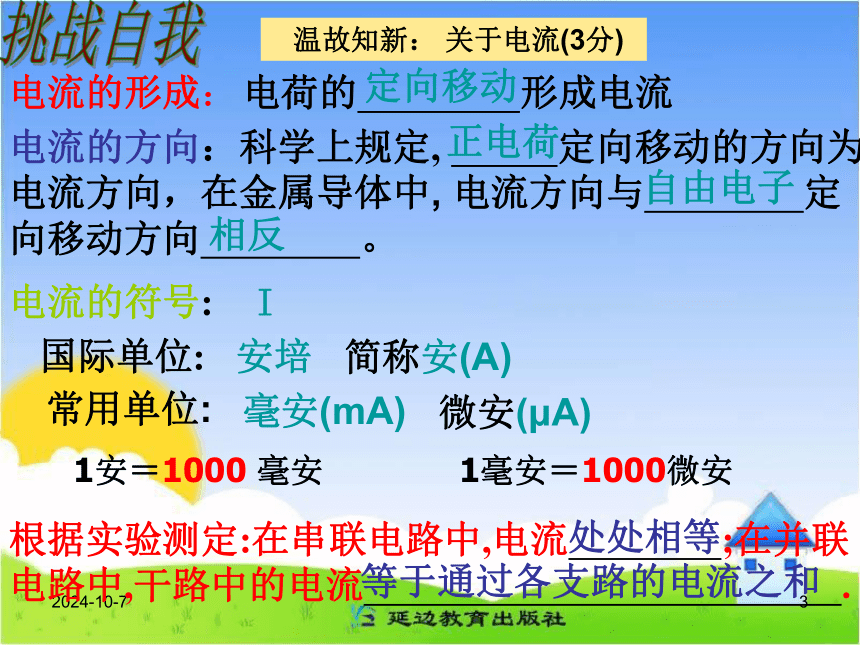

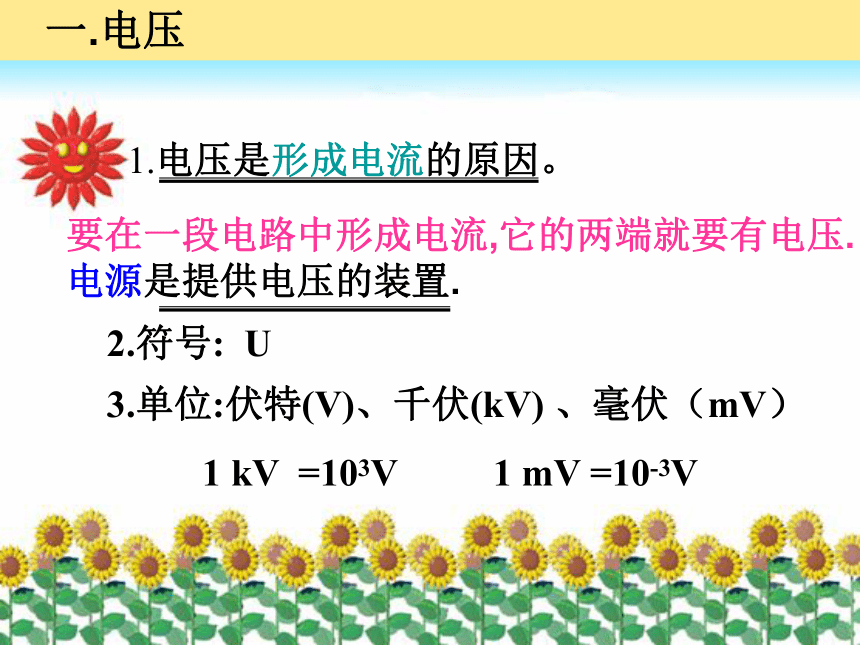

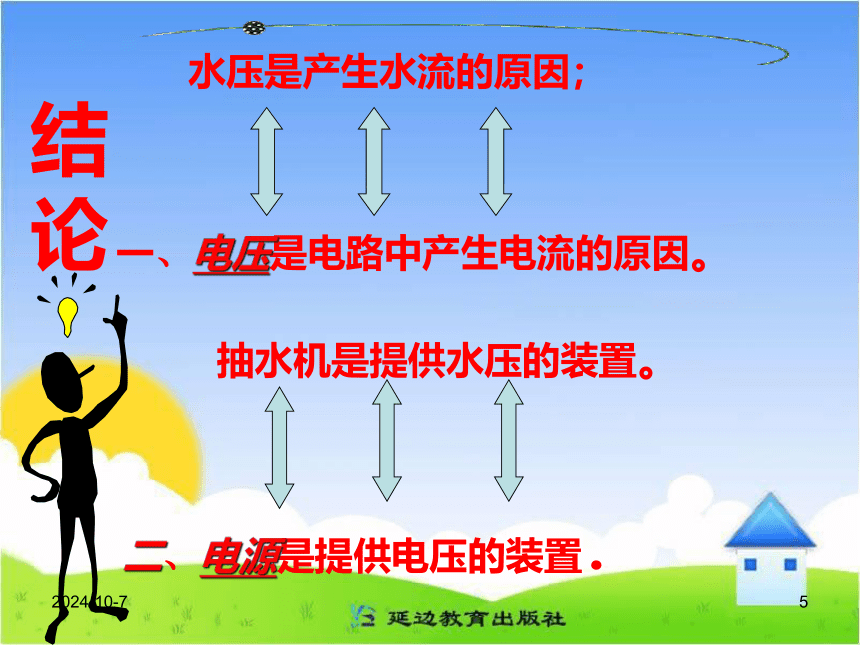

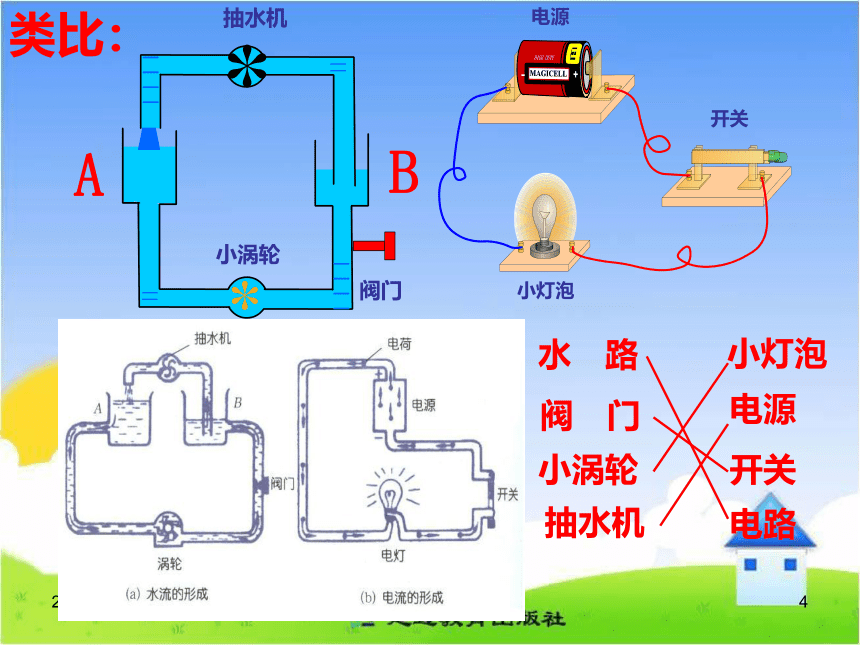

电流的符号:1安＝1000 毫安1毫安＝1000微安电流的形成：电流的方向：科学上规定, 定向移动的方向为电流方向，在金属导体中, 电流方向与 定向移动方向 。电荷的 形成电流 温故知新： 关于电流(3分)根据实验测定:在串联电路中,电流 ;在并联电路中,干路中的电流 .国际单位:常用单位:定向移动正电荷I安培简称安(A)毫安(mA)微安(μA)处处相等等于通过各支路的电流之和自由电子相反挑战自我类比： 水压是产生水流的原因；抽水机是提供水压的装置。 结论要在一段电路中形成电流,它的两端就要有电压. 电源是提供电压的装置.1.电压是形成电流的原因。2.符号: U3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V 1 mV =10-3V
一.电压4.常识记住：
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
对人体安全的电压 不高于36V
家庭电路的电压 220V

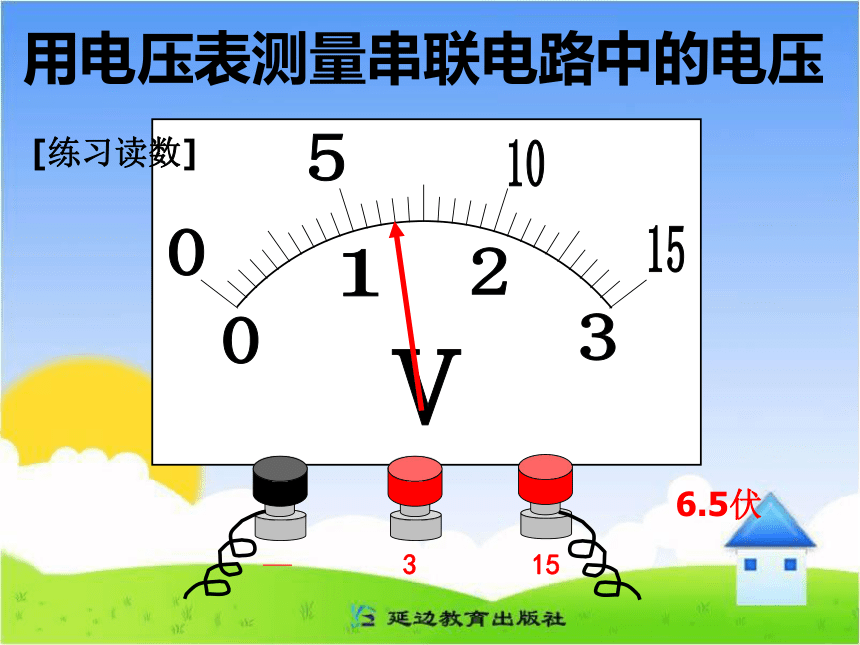

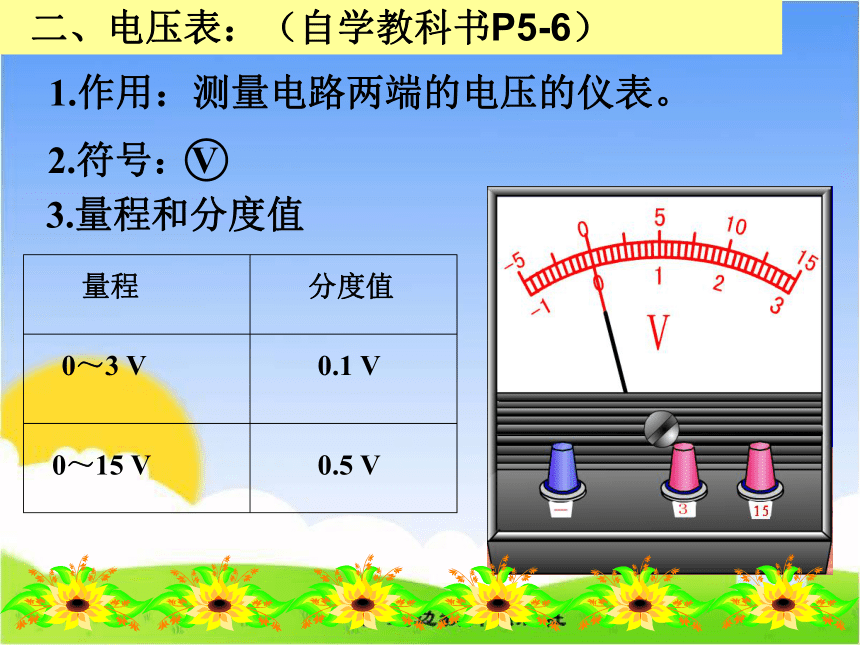

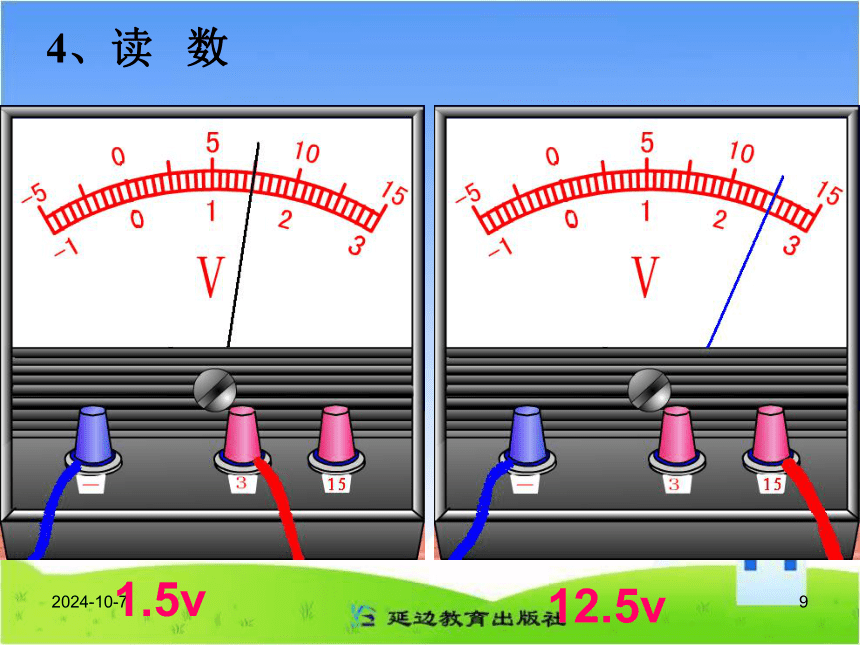

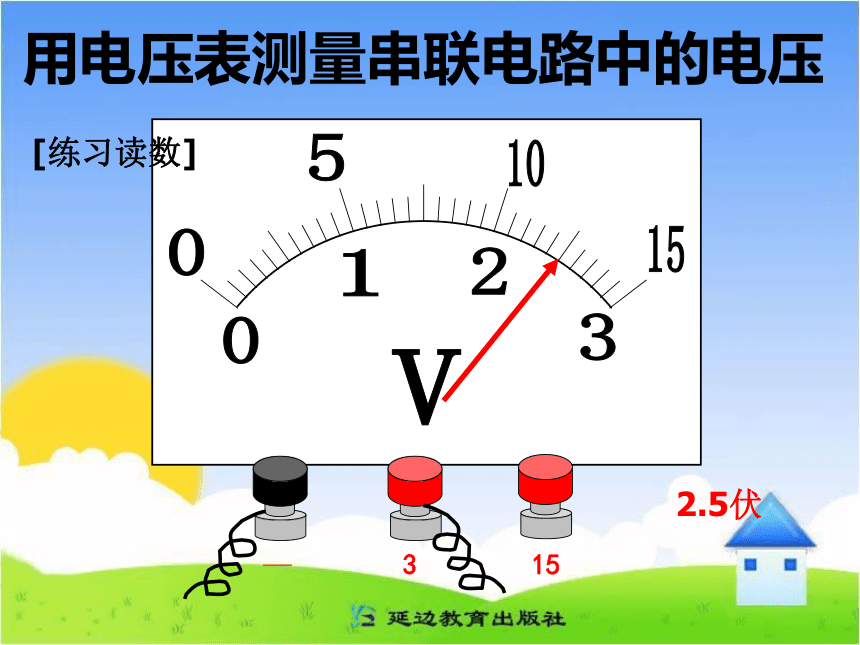

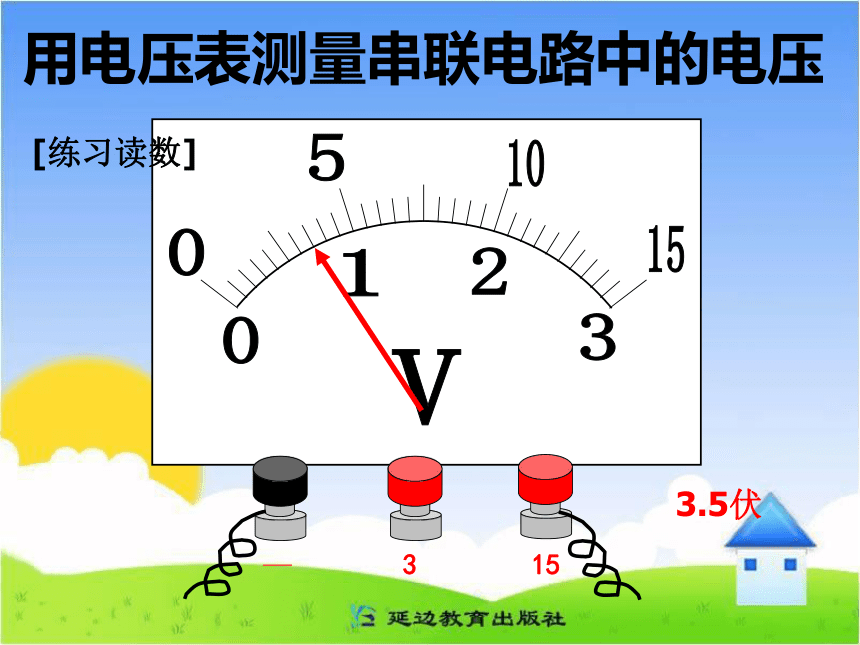

工业用电电压 380V 1.作用：测量电路两端的电压的仪表。3.量程和分度值2.符号：V 二、电压表：（自学教科书P5-6）4、读 数1.5v12.5v用电压表测量串联电路中的电压[练习读数]6.5伏用电压表测量串联电路中的电压[练习读数]2.5伏用电压表测量串联电路中的电压[练习读数]3.5伏用电压表测量串联电路中的电压[练习读数]1.3伏用电压表测量串联电路中的电压[练习读数]1.5伏三、电压表的正确使用1、电压表要 在被测电路的两端；2、必须使电流从电压表的 接线柱流入，从 接线柱流出；3、被测电压不要超过电压表的 ；
（事先不能估测出电压大小，先选大量程，
用 法）4、电压表 直接连到电源的正、负极上，测出的示数是电源的电压。并联“+”“-”量程试触可以用电压表测量串联电路中的电压[观察结果]1、这是一只电压表。2、（1）当导线接在“—”，“3”或“3”，“+”上时测量范围（量程）是0～3伏。最小刻度每一大格：1伏每一小格：0.1伏（2）当导线接在“—”，“15”或“15”，“+”上时测量范围（量程）是0～15伏。最小刻度每一大格：每一小格：5伏0.5伏仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
柱量程能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电流不能
超过表的
量程，先
要试触不能能0.6安0.02安3安0.1安3伏0.1伏15伏0.5伏先看
量程
再读先看
量程
再读小结：电压表和电流表的异同:1、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？电压表测L2
两端的电压五、练 习：电压
表测
L1两
端的
电压2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压活学活用下列说法中，正确的是（ ）
A、电路中只要有电压就会有电流
B、只要电路是通路，导体中就会有电流通过
C、电压是产生电流的必要条件
D、电压使导体中的自由电荷移动形成电流
答案：C下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧A接线柱拆开，接到了C点处，这种做法正确吗？为什么？思考3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D5.在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D会出现什么情况？灯不亮,电压表的示数为电源电压电压表的电阻很大相当于断路6.在 内填上适当的电表，并标出“+”“-”接线柱AAVV7.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表B电压表1测灯L1的电压；
电压表2测灯L2的电压 8.如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路c用电压表测量串联电路的电压[结果]串联电路的电压
U1=_______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路 U=U1+U2用电压表测量并联电路的电压[结果]并联电路的电压
U1=_______U2=_______U=_______实验表明:并联电路的各支路两端的电压相等.并联电路 U1=U2=U用电压表测量并联电路的电压[总结]如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。则V1用的量程是????????? V，V2用的量程是??????? V，电源电压是?????? V，小灯泡L1两端的电压是?????? V 教室里的电风扇与日光灯是_?? 联，电风扇正常工作时电压为 _? V。
???? 是形成电流的原因；电源是提供????? 的装置
用一只MP3收听音乐时的工作电压为3V，那么需用??? 节干电池??? 联使用 如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在_______(选填“a”或“b”)处 如图（甲）所示，电流电压恒定。当开关S1闭合、S2断开时，电压表的示数如图（乙）所示，当S1断开、S2闭合时，电压表的示数如图（丙）所示，则灯L1两端电压为??????????? V，灯L2两端电压为????????? V。 关于电表的使用，下列说法中正确的是（? ）
A.电流表要并联在电路中，电压表要串联在电路中
B.电流表、电压表都绝对不能直接接在电源两极进行测量
C.都应让电流从电流表、电压表的正接线柱流入，负接线柱流出
D.电流表不能超过量程使用，但电压表可以超过量程使用如图2所示，开关s闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的 A．电源接线柱接不良???B．开关的触片或接线柱接触不良 C．电流表接线柱接触不良????D．灯泡灯丝断了或灯座接触不良图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是 下图所示的电路中，电表a、b接法正确的是
　A. a、b都是电流表　B. a、b都是电压表C. a是电压表，b是电流表 D. a是电流表，b是电压表 如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能发光，其中电压表可直接测出L1两端电压的电路图是 如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是
A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压分别读出图11、12中分别是电流表、电压表的示数。I=??? ????? A；U=?? ??????? V
