2024年中考物理一轮复习专项训练：电流和电路（含解析）

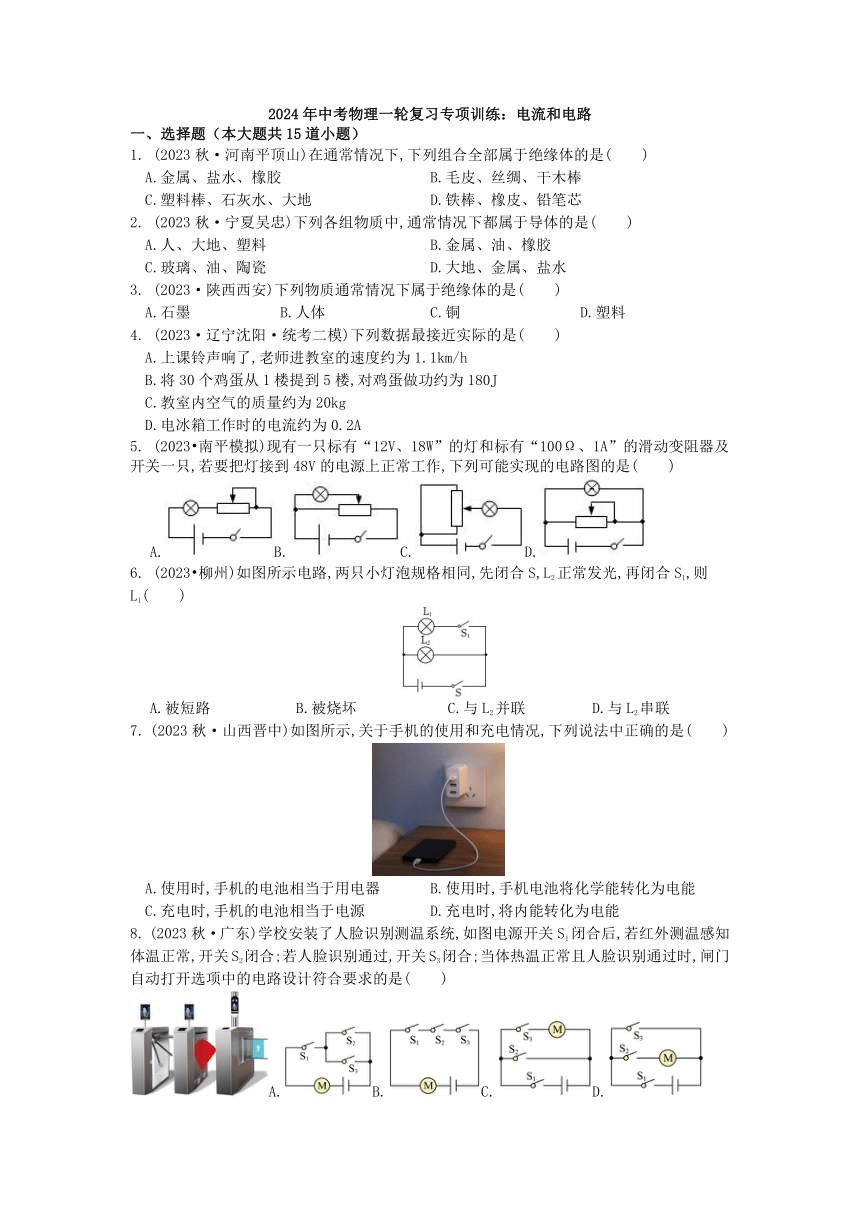

2024年中考物理一轮复习专项训练：电流和电路
一、选择题（本大题共15道小题）
1. (2023秋·河南平顶山)在通常情况下,下列组合全部属于绝缘体的是( )
A.金属、盐水、橡胶 B.毛皮、丝绸、干木棒
C.塑料棒、石灰水、大地 D.铁棒、橡皮、铅笔芯
2. (2023秋·宁夏吴忠)下列各组物质中,通常情况下都属于导体的是( )
A.人、大地、塑料 B.金属、油、橡胶
C.玻璃、油、陶瓷 D.大地、金属、盐水
3. (2023·陕西西安)下列物质通常情况下属于绝缘体的是(　　)
A.石墨 B.人体 C.铜 D.塑料
4. (2023·辽宁沈阳·统考二模)下列数据最接近实际的是(　　)
A.上课铃声响了,老师进教室的速度约为1.1km/h
B.将30个鸡蛋从1楼提到5楼,对鸡蛋做功约为180J
C.教室内空气的质量约为20kg
D.电冰箱工作时的电流约为0.2A
5. (2023 南平模拟)现有一只标有“12V、18W”的灯和标有“100Ω、1A”的滑动变阻器及开关一只,若要把灯接到48V的电源上正常工作,下列可能实现的电路图的是(　　)
A.B.C.D.
6. (2023 柳州)如图所示电路,两只小灯泡规格相同,先闭合S,L2正常发光,再闭合S1,则L1(　　)
A.被短路 B.被烧坏 C.与L2并联 D.与L2串联
7. (2023秋·山西晋中)如图所示,关于手机的使用和充电情况,下列说法中正确的是(　　)
A.使用时,手机的电池相当于用电器 B.使用时,手机电池将化学能转化为电能
C.充电时,手机的电池相当于电源 D.充电时,将内能转化为电能
8. (2023秋·广东)学校安装了人脸识别测温系统,如图电源开关S1闭合后,若红外测温感知体温正常,开关S2闭合;若人脸识别通过,开关S3闭合;当体热温正常且人脸识别通过时,闸门自动打开选项中的电路设计符合要求的是(　　)
A.B.C.D.

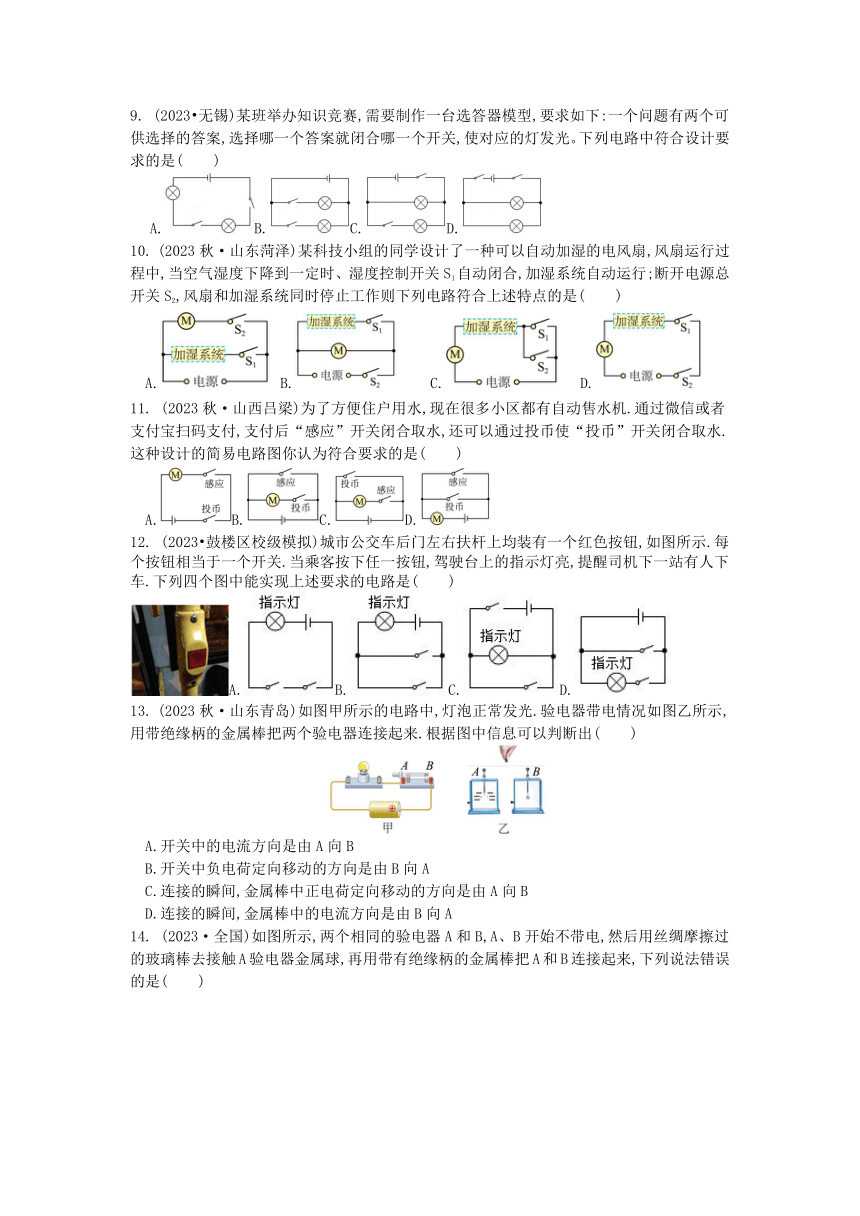

9. (2023 无锡)某班举办知识竞赛,需要制作一台选答器模型,要求如下:一个问题有两个可供选择的答案,选择哪一个答案就闭合哪一个开关,使对应的灯发光。下列电路中符合设计要求的是(　　)
A.B.C.D.
10. (2023秋·山东菏泽)某科技小组的同学设计了一种可以自动加湿的电风扇,风扇运行过程中,当空气湿度下降到一定时、湿度控制开关S1自动闭合,加湿系统自动运行;断开电源总开关S2,风扇和加湿系统同时停止工作则下列电路符合上述特点的是(　　)
A. B. C. D.
11. (2023秋·山西吕梁)为了方便住户用水,现在很多小区都有自动售水机.通过微信或者支付宝扫码支付,支付后“感应”开关闭合取水,还可以通过投币使“投币”开关闭合取水.这种设计的简易电路图你认为符合要求的是(　　)
A.B.C.D.
12. (2023 鼓楼区校级模拟)城市公交车后门左右扶杆上均装有一个红色按钮,如图所示.每个按钮相当于一个开关.当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机下一站有人下车.下列四个图中能实现上述要求的电路是(　　)
A.B.C.D.
13. (2023秋·山东青岛)如图甲所示的电路中,灯泡正常发光.验电器带电情况如图乙所示,用带绝缘柄的金属棒把两个验电器连接起来.根据图中信息可以判断出(　　)
A.开关中的电流方向是由A向B
B.开关中负电荷定向移动的方向是由B向A
C.连接的瞬间,金属棒中正电荷定向移动的方向是由A向B
D.连接的瞬间,金属棒中的电流方向是由B向A

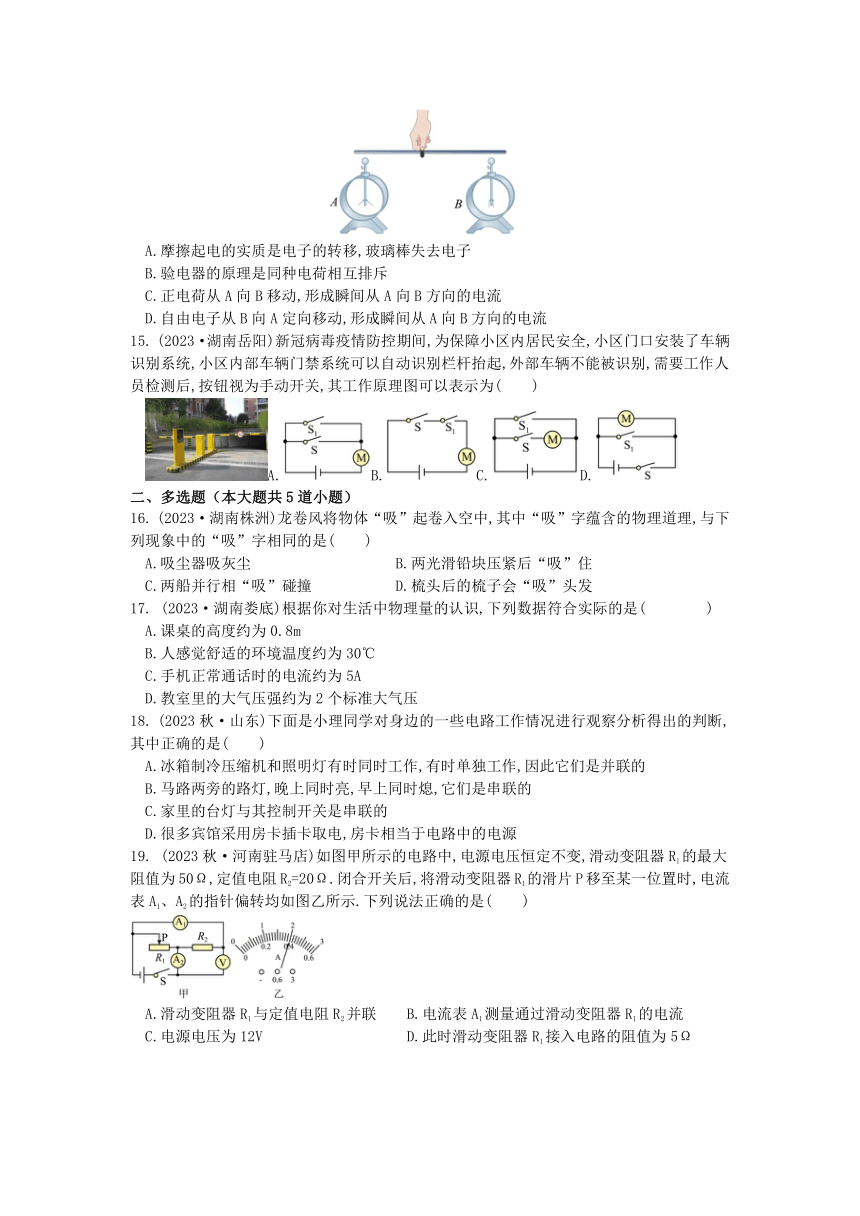

14. (2023·全国)如图所示,两个相同的验电器A和B,A、B开始不带电,然后用丝绸摩擦过的玻璃棒去接触A验电器金属球,再用带有绝缘柄的金属棒把A和B连接起来,下列说法错误的是(　　)
A.摩擦起电的实质是电子的转移,玻璃棒失去电子
B.验电器的原理是同种电荷相互排斥
C.正电荷从A向B移动,形成瞬间从A向B方向的电流
D.自由电子从B向A定向移动,形成瞬间从A向B方向的电流
15. (2023·湖南岳阳)新冠病毒疫情防控期间,为保障小区内居民安全,小区门口安装了车辆识别系统,小区内部车辆门禁系统可以自动识别栏杆抬起,外部车辆不能被识别,需要工作人员检测后,按钮视为手动开关,其工作原理图可以表示为(　　)
A.B.C.D.
二、多选题（本大题共5道小题）
16. (2023·湖南株洲)龙卷风将物体“吸”起卷入空中,其中“吸”字蕴含的物理道理,与下列现象中的“吸”字相同的是(　　)
A.吸尘器吸灰尘 B.两光滑铅块压紧后“吸”住
C.两船并行相“吸”碰撞 D.梳头后的梳子会“吸”头发
17. (2023·湖南娄底)根据你对生活中物理量的认识,下列数据符合实际的是( )
A.课桌的高度约为0.8m
B.人感觉舒适的环境温度约为30℃
C.手机正常通话时的电流约为5A
D.教室里的大气压强约为2个标准大气压
18. (2023秋·山东)下面是小理同学对身边的一些电路工作情况进行观察分析得出的判断,其中正确的是(　　)
A.冰箱制冷压缩机和照明灯有时同时工作,有时单独工作,因此它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时熄,它们是串联的
C.家里的台灯与其控制开关是串联的
D.很多宾馆采用房卡插卡取电,房卡相当于电路中的电源
19. (2023秋·河南驻马店)如图甲所示的电路中,电源电压恒定不变,滑动变阻器R1的最大阻值为50Ω,定值电阻R2=20Ω.闭合开关后,将滑动变阻器R1的滑片P移至某一位置时,电流表A1、A2的指针偏转均如图乙所示.下列说法正确的是(　　)
A.滑动变阻器R1与定值电阻R2并联 B.电流表A1测量通过滑动变阻器R1的电流
C.电源电压为12V D.此时滑动变阻器R1接入电路的阻值为5Ω

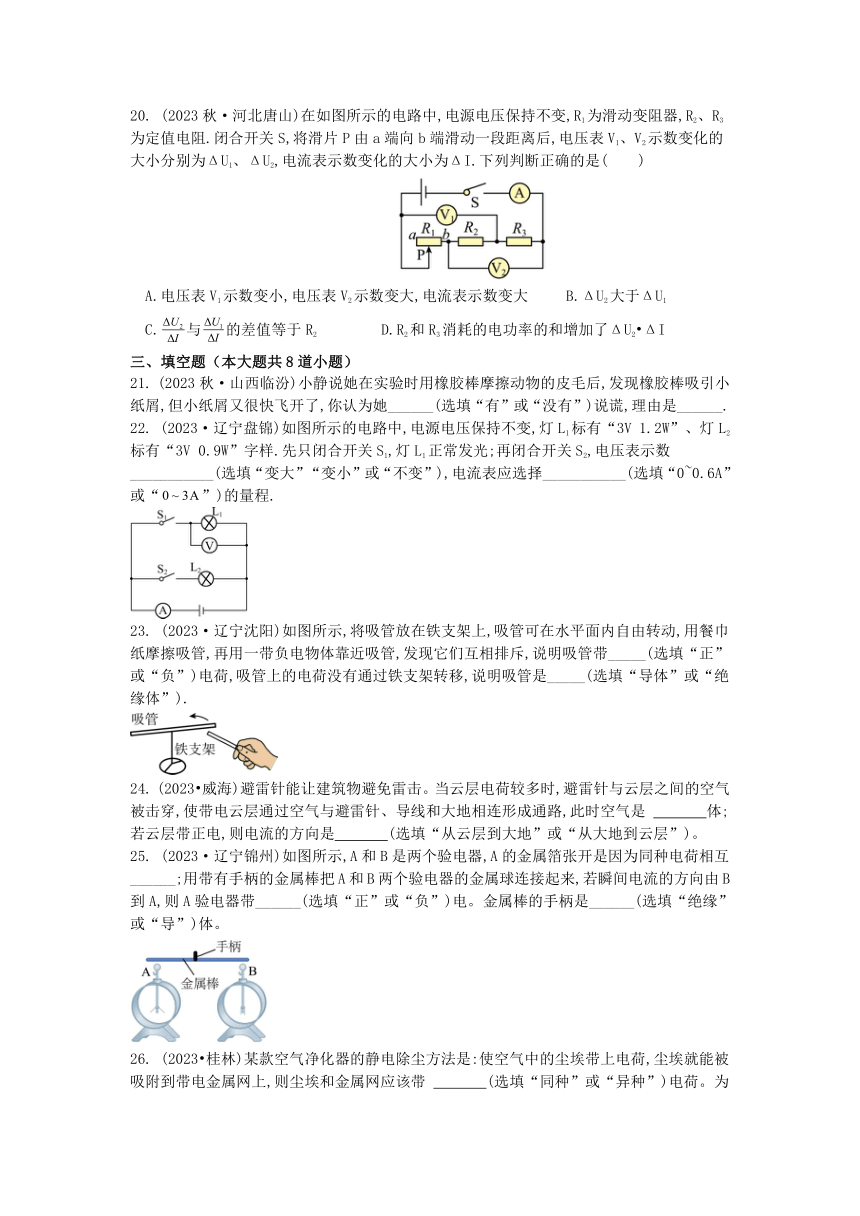

20. (2023秋·河北唐山)在如图所示的电路中,电源电压保持不变,R1为滑动变阻器,R2、R3为定值电阻.闭合开关S,将滑片P由a端向b端滑动一段距离后,电压表V1、V2示数变化的大小分别为ΔU1、ΔU2,电流表示数变化的大小为ΔI.下列判断正确的是(　　)
A.电压表V1示数变小,电压表V2示数变大,电流表示数变大 B.ΔU2大于ΔU1
C.与的差值等于R2 D.R2和R3消耗的电功率的和增加了ΔU2 ΔI
三、填空题（本大题共8道小题）
21. (2023秋·山西临汾)小静说她在实验时用橡胶棒摩擦动物的皮毛后,发现橡胶棒吸引小纸屑,但小纸屑又很快飞开了,你认为她______(选填“有”或“没有”)说谎,理由是______.
22. (2023·辽宁盘锦)如图所示的电路中,电源电压保持不变,灯L1标有“3V 1.2W”、灯L2标有“3V 0.9W”字样.先只闭合开关S1,灯L1正常发光;再闭合开关S2,电压表示数___________(选填“变大”“变小”或“不变”),电流表应选择___________(选填“0~0.6A”或“”)的量程.
23. (2023·辽宁沈阳)如图所示,将吸管放在铁支架上,吸管可在水平面内自由转动,用餐巾纸摩擦吸管,再用一带负电物体靠近吸管,发现它们互相排斥,说明吸管带_____(选填“正”或“负”)电荷,吸管上的电荷没有通过铁支架转移,说明吸管是_____(选填“导体”或“绝缘体”).
24. (2023 威海)避雷针能让建筑物避免雷击。当云层电荷较多时,避雷针与云层之间的空气被击穿,使带电云层通过空气与避雷针、导线和大地相连形成通路,此时空气是 　 　体;若云层带正电,则电流的方向是　 　(选填“从云层到大地”或“从大地到云层”)。
25. (2023·辽宁锦州)如图所示,A和B是两个验电器,A的金属箔张开是因为同种电荷相互______;用带有手柄的金属棒把A和B两个验电器的金属球连接起来,若瞬间电流的方向由B到A,则A验电器带______(选填“正”或“负”)电。金属棒的手柄是______(选填“绝缘”或“导”)体。

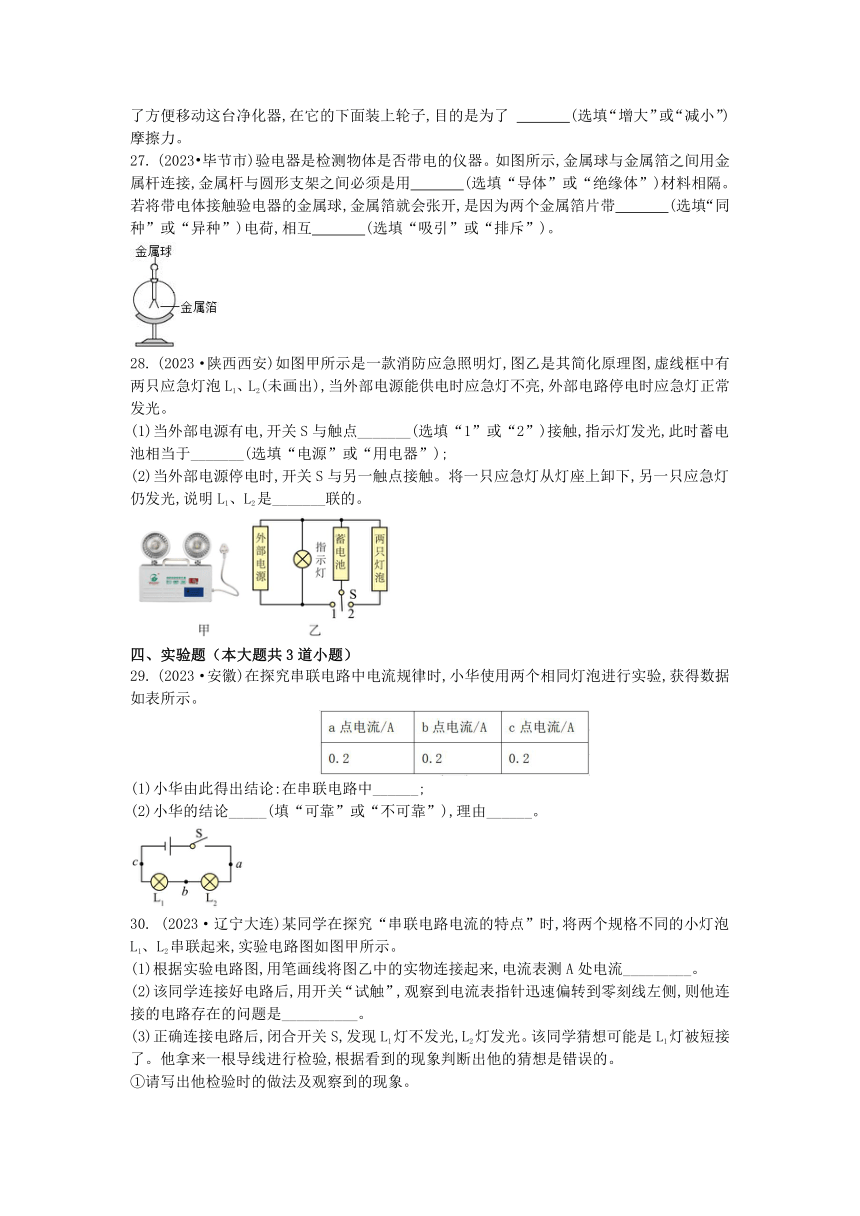

26. (2023 桂林)某款空气净化器的静电除尘方法是:使空气中的尘埃带上电荷,尘埃就能被吸附到带电金属网上,则尘埃和金属网应该带 　 　(选填“同种”或“异种”)电荷。为了方便移动这台净化器,在它的下面装上轮子,目的是为了 　 　(选填“增大”或“减小”)摩擦力。
27. (2023 毕节市)验电器是检测物体是否带电的仪器。如图所示,金属球与金属箔之间用金属杆连接,金属杆与圆形支架之间必须是用　 　(选填“导体”或“绝缘体”)材料相隔。若将带电体接触验电器的金属球,金属箔就会张开,是因为两个金属箔片带　 　(选填“同种”或“异种”)电荷,相互　 　(选填“吸引”或“排斥”)。
28. (2023·陕西西安)如图甲所示是一款消防应急照明灯,图乙是其简化原理图,虚线框中有两只应急灯泡L1、L2(未画出),当外部电源能供电时应急灯不亮,外部电路停电时应急灯正常发光。
(1)当外部电源有电,开关S与触点_______(选填“1”或“2”)接触,指示灯发光,此时蓄电池相当于_______(选填“电源”或“用电器”);
(2)当外部电源停电时,开关S与另一触点接触。将一只应急灯从灯座上卸下,另一只应急灯仍发光,说明L1、L2是_______联的。
四、实验题（本大题共3道小题）
29. (2023·安徽)在探究串联电路中电流规律时,小华使用两个相同灯泡进行实验,获得数据如表所示。
(1)小华由此得出结论:在串联电路中______;
(2)小华的结论_____(填“可靠”或“不可靠”),理由______。
30. (2023·辽宁大连)某同学在探究“串联电路电流的特点”时,将两个规格不同的小灯泡L1、L2串联起来,实验电路图如图甲所示。
(1)根据实验电路图,用笔画线将图乙中的实物连接起来,电流表测A处电流_________。
(2)该同学连接好电路后,用开关“试触”,观察到电流表指针迅速偏转到零刻线左侧,则他连接的电路存在的问题是__________。
(3)正确连接电路后,闭合开关S,发现L1灯不发光,L2灯发光。该同学猜想可能是L1灯被短接了。他拿来一根导线进行检验,根据看到的现象判断出他的猜想是错误的。
①请写出他检验时的做法及观察到的现象。
做法:____________________。
现象:____________________。
②请你对L1灯不发光提出一个合理的猜想:__________。
31. (2023·广西贺州)如图所示,在探究“并联电路的电流特点”的实验中,小明设计了如图甲电路进行实验:
(1)实验中,小明应该选择两个小灯泡规格是________(选填“相同”或“不相同”)的;
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉);____
(3)小明在连接电路时,开关应处于_____(选填“闭合”或“断开”)状态;
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能在的故障是_______(选填“灯L1断路”或“灯L1短路”);
(5)排除故障后,他测出了L1支路上的电流I1=0.8A,然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I,两次测得的结果都如图丙所示,则I2_______A、I=_______A.小明由此数据得出并联电路中干路电流和各支路电流的关系是________(写关系式即可);
(6)本次实验的不足之处是:_______。
五、作图题（本大题共3道小题）
32. (2023秋·山西临汾)冬季洗头后,用电吹风机可以很快吹干头发.请在右侧空白处画出电吹风的设计电路图.(电热丝用电阻符号代替)
33. (2023·山东济宁)家庭的卫生间一般都要安装照明灯和换气扇(用表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.
34. (2023 贵港)某科技小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关S1或S2,护士值班室的护士就能及时看到对应的灯L1或L2亮,同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
六、综合题（本大题共3道小题）
35. (2023秋·宁夏石嘴山)爸爸带回一束塑料捆扎绳,童童在整理时,用清洁干燥的手自上而下地捋,他发现:
(1)塑料绳向四周散开。
(2)感觉到手掌心发烫。
请用学过的物理知识解释以上两个现象。
36. (2023秋·广东河源)如图所示电路,开关闭合后,电流表A1示数为1.2A,电流表A2示数为0.8A,电压表V的示数为6V,求:
(1)通过灯L1的电流是多少？
(2)电源电压多大？
37. (2023秋·河北保定)如图所示的电路中,电源电压不变,已知定值电阻,R2=40Ω,开关闭合后,电流表A1的示数为0.6A.求:
(1)电源电压;
(2)电流表A的示数.
答案
一、选择题（本大题共15道小题）
1. B
2. D
【详解】A.人、大地、塑料中塑料是绝缘体,此选项不符合题意;
B.金属、油、橡胶中只有金属是导体,此选项不符合题意;
C.玻璃、油、陶瓷都属于绝缘体,此选项不符合题意;
D.大地、金属、盐水都属于导体,此选项符合题意;
故选D.
3. D
【详解】石墨、人体和铜都能够导电,属于导体;而塑料不能够导电,属于绝缘体,故ABC不符合题意,D符合题意。故选D。
4. B
【详解】A.人步行的速度约为1.1m/s,所以老师进教室的速度约为1.1m/s,故A不符合题意;
B.两个鸡蛋重约1N,30个鸡蛋的重力G=15N
1层楼的高度约为3m,从1楼到5楼,高度约为12m,这个过程对鸡蛋所做的功W=Gh=15N×12m=180J
故B符合题意;
C.一般教室长约10m,宽5m,高3m,体积V=10m×5m×3m=150m3
教室内空气的质量
故C不符合题意;
D.电冰箱工作时通过的电流较大,约为1A,手电筒工作时的电流约为0.2A,故D不符合题意。
故选B。
5. 故选:C.
6. 解:两只小灯泡规格相同,先闭合S,只有L2接入电路,L2正常发光;再闭合S1,L1与L2并联接入电路,两端电压不变,L1和L2正常发光,L1没有造成短路,也不会被烧坏。故选:C。
7. B
【详解】AB.使用时,手机的电池将储存的化学能转化为电能,相当于电源,故A错误,B正确;
CD.在充电时,将电能转化为化学能,此时电池相当于用电器,故CD错误.
故选B.
8. B
9. 解:A、只要一个开关断开,两只灯泡都不发光,只有两个开关都闭合,两只灯泡才发光,故A不符合题意。
B、两只灯泡并联,一个开关闭合只有一只灯泡发光,另外一个不受影响,故B符合题意;
C、两灯并联,当干路开关断开时,无论支路的开关是否闭合,两灯都不亮,故C不符合题意;
D、两个开关同时闭合,两灯都亮,只要有一个开关断开,两灯都不亮,故D不符合题意。
故选:B。
10. B
11. D
【详解】A.只有感应和投币同时满足时,电动机才会工作,与题意不符,故A不符合题意;
B.如图所示,当投币开关闭合时可以取水,而感应开关闭合时,不能取水,故B不符合题意;
C.如图所示,当感应开关闭合时可以取水,而投币开关闭合时,不能取水,故C不符合题意;
D.既可以根据投币开关闭合取水,也可以根据感应开关闭合取水,故D符合题意.
故选D.
12. 解:当乘客按下任一按钮,驾驶台上的指示灯都会发光,说明这两个开关可以独立工作、互不影响即为并联,且指示灯位于干路上,由图示电路图可知,B符合题意,ACD不符合题意.故选:B.
13. D
14. C
15. A
【详解】小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看作一个自动开关,按钮看作一个手动开关,则两个开关单独都能打开大门,即两个开关并联后再与电动机串联,故A符合题意,BCD不符合题意.
故选A.
二、多选题（本大题共5道小题）
16. AC
【详解】龙卷风能把地面上的物体或人畜“吸”起卷入空中,是龙卷风内空气流动速度大,内部压强小,物体在大气压的作用下被推向龙卷风;
A.用吸尘器“吸”灰尘时,吸尘器内空气流速大压强小,吸尘器外空气流速小压强大,在压强差的作用下灰尘被“吸”入吸尘器中的,故A符合题意;
B.两光滑铅块压紧后“吸”住,说明分子之间存在引力,故B不合题意;
C.当船并行时,中间的水流动速度增大,压强减小.船外侧大的压强将船向中间挤压,造成相吸相撞,利用的是流体压强和流速的关系,故C符合题意;
D.用塑料梳子梳头发时,塑料梳子与头发相互摩擦,发生了电荷的转移,从而使梳子和头发分别带上异种电荷而互相吸引,故D不符合题意.
故选AC.
17. A
【详解】A.中学生的身高约为1.6m,课桌的高度约为人身高的一半,约为0.8m,故A符合题意;
B.人感觉舒适的环境温度约为23℃,故B不符合题意;
C.手机正常通话时的电流不超过0.15A,故C不符合题意;
D.教室里的大气压强约为1个标准大气压,故D不符合题意.
故选A.
18. AC
19. AD
20. ABC
三、填空题（本大题共8道小题）
21. 没有 见详解
【详解】[1] [2]毛皮摩擦过的橡胶棒带负电,能够吸引不带电的轻小的纸屑;橡胶棒吸引轻小纸屑后,由于橡胶棒上的负电转移到纸屑上,纸屑由于带上同种电荷,而相互排斥,从而很快飞开.所以,小静没有说谎.
22. 不变
23. 负 绝缘体
【分析】电荷间的相互作用规律是:同种电荷相互排斥,异种电荷相互吸引.容易导电的物体叫做导体,不容易导电的物体叫做绝缘体.
【详解】同种电荷相互排斥,用带负电的物体靠近吸管,发现它们互相排斥,说明吸管带负电荷;吸管上的电荷没有通过铁支架转移,说明吸管是绝缘体.
24. 解:当云层电荷较多时,避雷针与云层之间的空气被击穿,使带电云层通过空气与避雷针、导线和大地相连形成通路,此时空气是导体。若云层带正电,放电时,自由电子由大地到云层,所以则电流的方向是从云层到大地。故答案为:导;从云层到大地。
25. 排斥 负 绝缘
【详解】[1]电荷间的作用规律:同种电荷相互排斥,异种电荷相互吸引;验电器A的金属箔张开,是因为同种电荷相互排斥。
[2][3]因自由电子的定向移动方向与电流方向相反,金属棒中的电流方向由B到A,则自由电子由A向B移动,说明验电器A带负电;因为人体导电,为了防止影响实验效果,所以用一根带有绝缘柄的金属棒把A、B连接起来。
26. 解:(1)使空气中的尘埃带上电荷,尘埃就能被吸附到带电金属网上,则尘埃和金属网应该带异种电荷,相互吸引;
(2)为了方便移动这台净化器,在它的下面装上轮子,用滚动代替滑动,减小摩擦力。
故答案为:异种;减小。
27. 解:为了防止电荷被导走,金属杆与圆形支架之间必须是用绝缘体材料相隔;验电器是用来检验物体是否带电的仪器;用带电体接触验电器的金属球时,电荷在带电体和两片金属箔间发生转移,两片金属箔会带上同种电荷,同种电荷相互排斥而张开。故答案为:绝缘体;同种;排斥。
28. 1 用电器 并
【详解】(1)[1][2]由电路图可知,外部电源有电时,开关S与1接触,指示灯工作,外部电源给蓄电池充电;当蓄电池充电时,蓄电池相等于用电器,将电能转化为化学能储存起来。
(2)[3]将应急灯中的任一个灯泡断开,另一个灯泡仍然发光,说明两灯泡工作时互不影响,所以L1、L2是并联的。
四、实验题（本大题共3道小题）
29. 各处的电流都相等 不可靠 实验次数太少,结论有偶然性
【详解】
(1)[1]由表中数据可知通过各点的电流相等,由此得出在串联电路中各处的电流都相等。
(2)[2][3]小华的结论不可靠,因为实验次数太少,结论有偶然性。
30. 电流表正负接线柱接反了 将导线并联在L1灯两端 L1灯不发光,L2灯发光,电流表示数变大 通过L1灯的电流过小,导致实际功率过小
【详解】(1)[1]由电路知,小灯泡L1、L2组成串联电路,电流表测A处电流,电流表选0~0.6A 量程,把各元件按顺序连接起来,如图所示
(2)[2]连接好电路后,用开关“试触”,观察到电流表指针迅速偏转到零刻线左侧,是由于电流从电流表负接线柱流入,从正接线柱流出,故他连接的电路存在的问题是电流表正负接线柱接反了。
(3)①[3]正确连接电路后,闭合开关S,发现L1灯不发光,L2灯发光。可将导线并联在L1灯两端。
[4]观察到 L1灯不发光,L2灯发光,电流表示数变大;说明L1灯被短接后电路中的电阻变小,电流变大,故原电路的L1灯没有被短接,他的猜想是错误的。
②[5] 当电路中的电流过小时,由P=I2R知,电功率也会过小,导致灯不发光;故L1灯不发光是由于通过L1灯的电流过小,导致实际功率过小。
31. 不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据,结论不具有普遍性
【详解】
(1)[1]实验中,为得出普遍性的规律,选择两个小灯泡的规格应该是不相同的。
(2)[2]由图甲知,L1、L2并联,电流表与L1串联,故连接如下:
(3)[3]为保护电路,在连接电路时,开关应处于断开状态。
(4)[4]灯L1不发光,电流表的示数为零,可能是灯泡L1短路或断路造成的, 灯L2发光,说明电路故障是L1断路。
(5)[5][6][7]干路电流I大于支路电流I2,说明测量干路电流I使用了大量程,测量支路电流I2使用了小量程,大量程的分度值是0.1A,小量程的分度值是0.02A,因此干路电流I为1A,支路电流I2为0.2A,则有0.8A+0.2A=1A由此得出并联电路中干路电流和各支路电流的关系是:I=I1+I2。
(6)[8]本次实验只测了一组数据就得出结论,结论不具有普遍性,应更换灯泡测出多组实验数据,得出普遍性的结论。
五、作图题（本大题共3道小题）
32.
【详解】由题意可知,电热丝和电动机并联,一个开关S1位于干路,接通后电机工作;另一个开关S2位于电热丝的支路,可以单独控制电热丝的接通与断开,电路图如图所示.
33.
【详解】根据题意可知,照明灯和换气扇相互不影响,能够独立工作,所以照明灯和换气扇应该是并联的,且各自的支路有一个开关控制,干路上没有开关,故符合要求的电路图如图所示:
34. 解:经分析可知,灯L1和L2并联,且开关S1和S2分别位于两支路上,电铃位于干路,干路上的开关S控制整个电路,电路图的连接如下图所示:
六、综合题（本大题共3道小题）
35. (1)见解析;(2)见解析
【详解】(1)因为用清洁干燥的手自上而下地捋,因摩擦而使塑料绳带上同种电荷,故塑料绳向四周散开。
(2)用清洁干燥的手自上而下地捋塑料绳,克服手与塑料绳之间的摩擦做功,温度升高。
36. (1)0.4A;(2)6V
37. (1)12V;(2)0.9A
