人教版八年级物理上册第五章第1节透镜ppt课件（43张PPT）

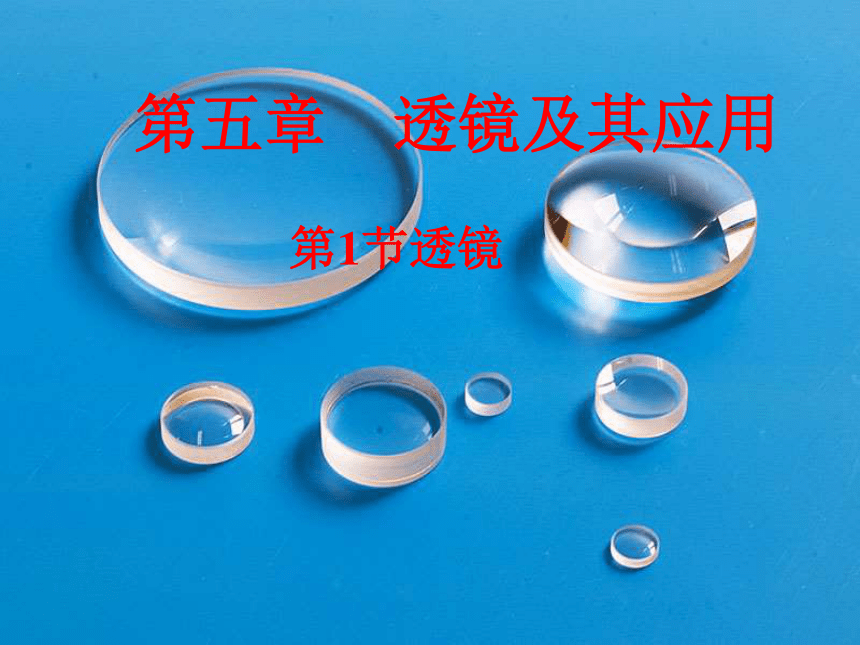

课件43张PPT。1第一 节 透 镜第五章　透镜及其应用第五章 透镜及其应用

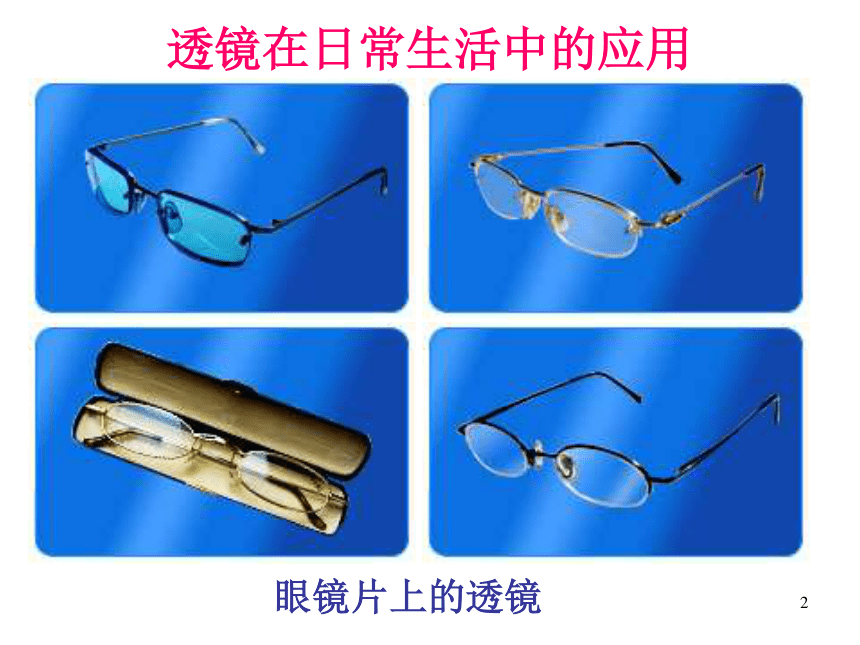

第1节透镜2眼镜片上的透镜
透镜在日常生活中的应用3透镜在日常生活中的应用

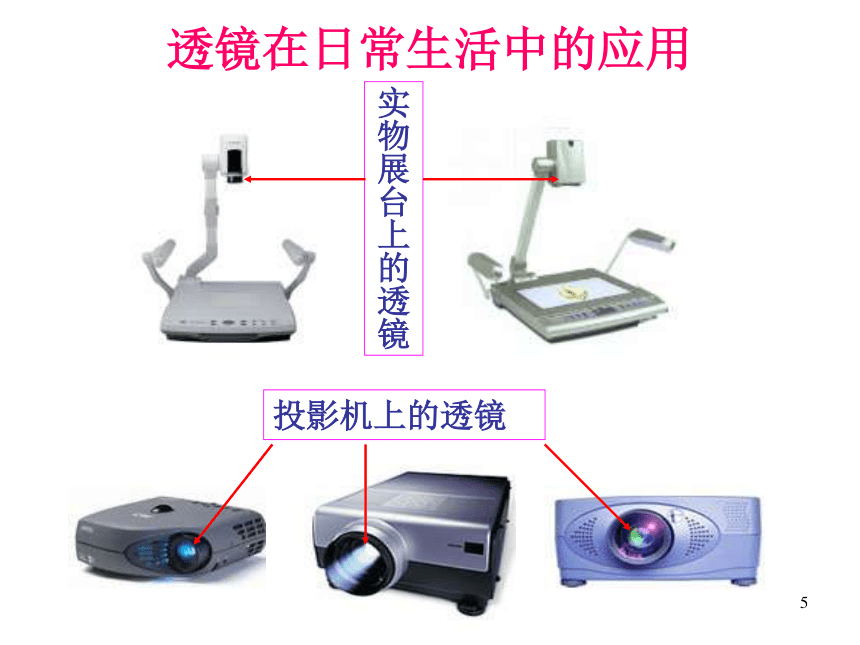

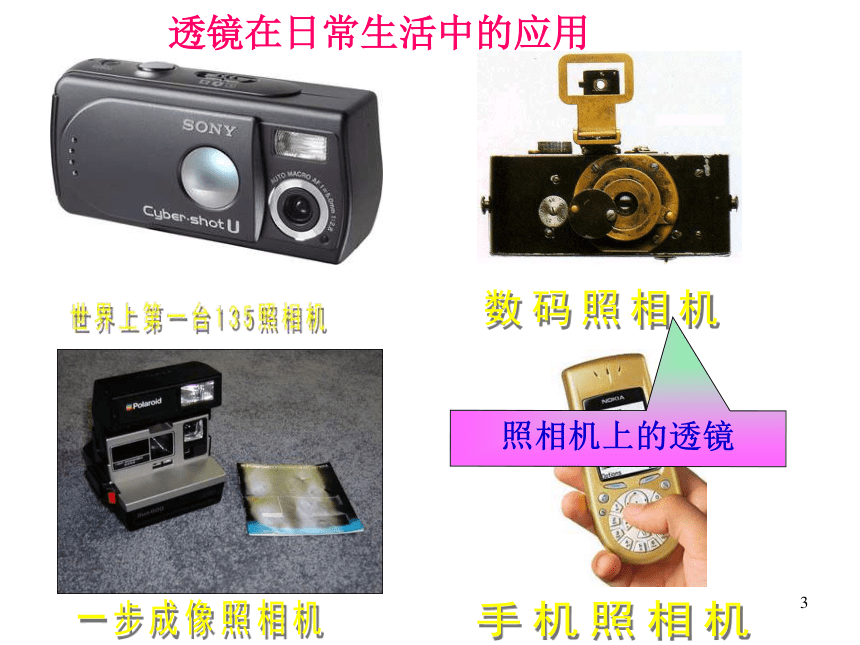

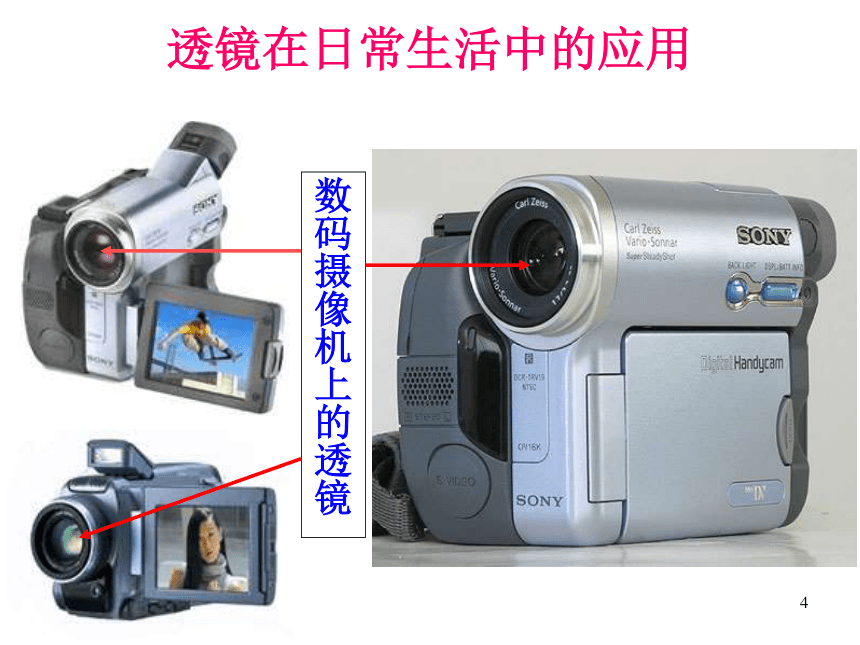

照相机上的透镜4数码摄像机上的透镜透镜在日常生活中的应用5投影机上的透镜实物展台上的透镜透镜在日常生活中的应用6放大镜上的

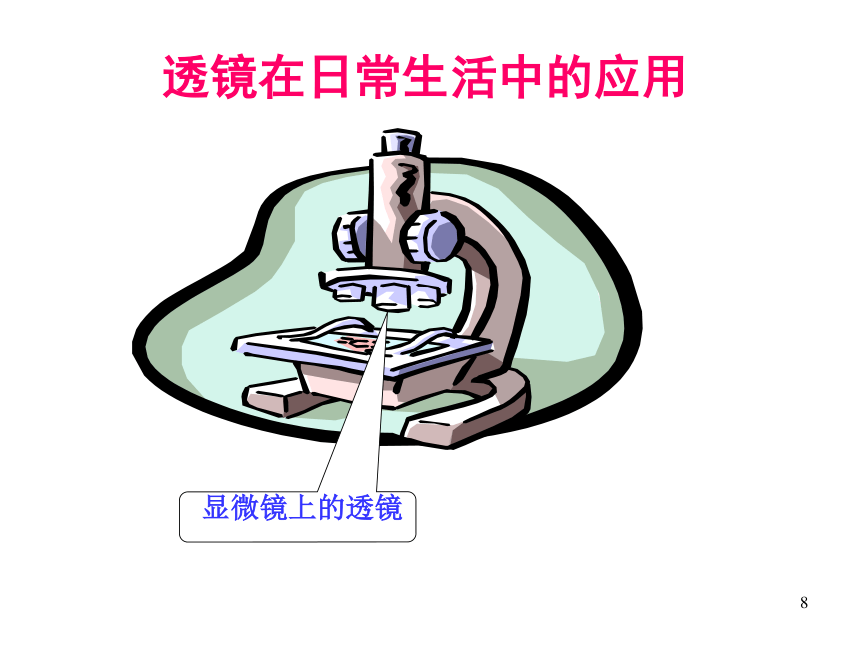

透镜透镜在日常生活中的应用7数码望远镜双筒望远镜数字式巡天望远镜哈勃空间望远镜望远镜上的透镜天文望远镜上的透镜8显微镜上的透镜 透镜在日常生活中的应用91、定义：

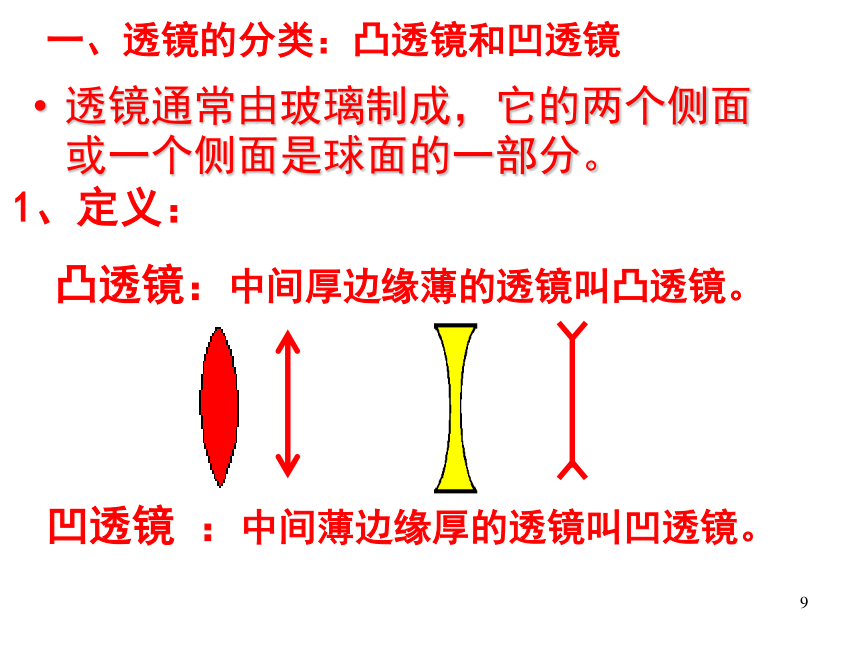

凸透镜：中间厚边缘薄的透镜叫凸透镜。凹透镜 ：中间薄边缘厚的透镜叫凹透镜。透镜通常由玻璃制成，它的两个侧面或一个侧面是球面的一部分。一、透镜的分类：凸透镜和凹透镜

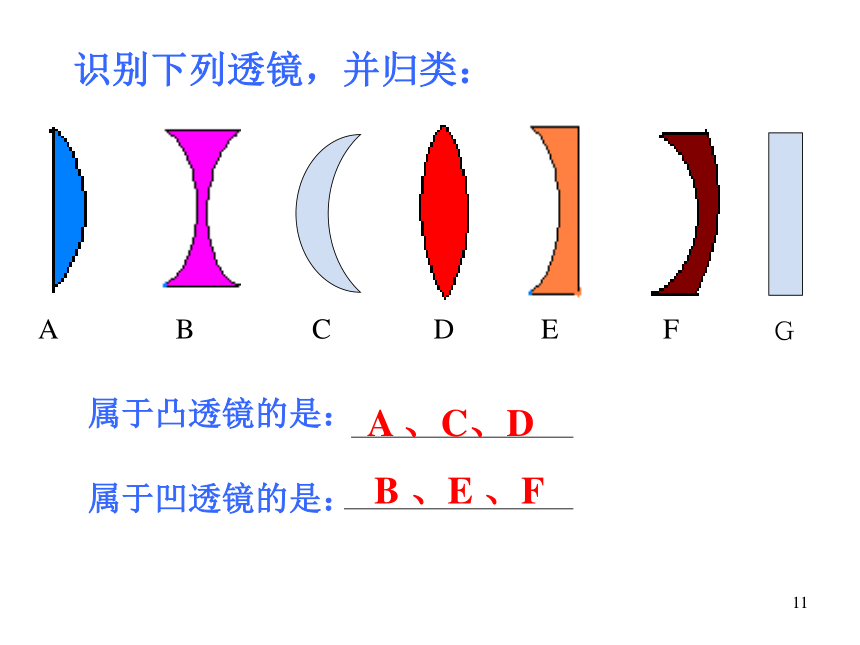

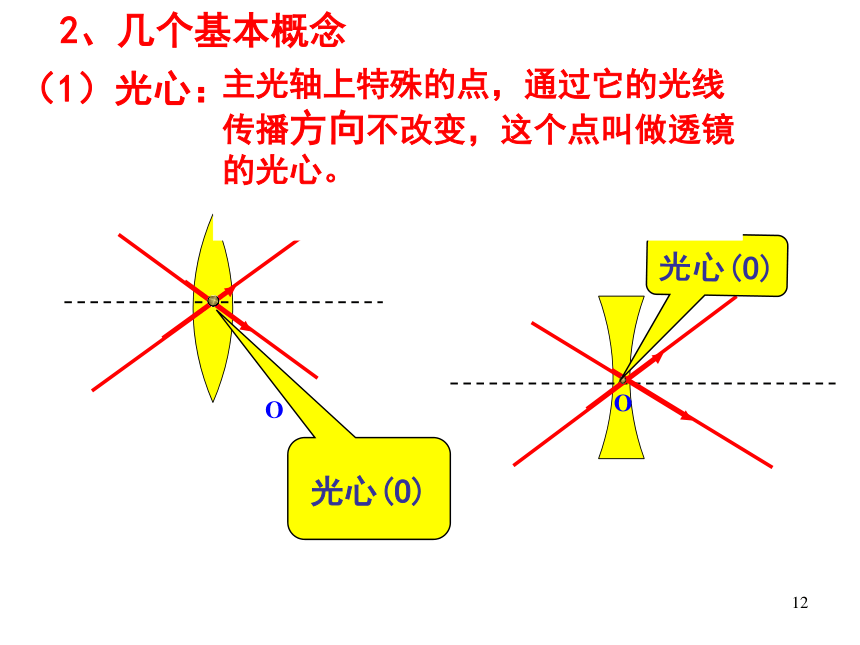

10中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征：双凸弯月型平凸双凹弯月型平凹11 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：12（1）光心：OO光心(O)光心(O)2、几个基本概念主光轴上特殊的点，通过它的光线
传播方向不改变，这个点叫做透镜
的光心。
13（2）主光轴：主光轴 C1 C1 C2 C2通过两个球面球心C1、C2的直线
叫做透镜的主光轴。
14猜想:让一束平行光正对着凸透镜,会发生的现象.

15F焦点F焦点(3)、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。凸透镜有两个焦点。焦距f焦距f(4)、焦点到凸透镜光心的距离叫做焦距( f )。两边的焦距相等。
16 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 凹透镜焦点到光心的距离也叫焦距f。两边的焦距相等。
ff凹透镜有两个虚焦点。17试猜想光线通过透镜后会有什么现象？18探究： 从手电筒发出的光线 ，经过凸透镜时，会发生什么变化？会聚19探究： 从手电筒发出的光线 ，经过凹透镜，会发生什么变化？发散201、凸透镜对光有会聚作用，故凸透镜也叫会聚透镜。光线经凸透镜折射后向主光轴靠近。
二、透镜对光的作用
212、凹透镜对光有发散作用，因此凹透镜也叫发散透镜。光线经凹透镜折射后远离主光轴
22暗箱题折射光线在虚线内
是凸透镜折射光线在虚线外
是凹透镜23训练根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙24在下列虚线处填上适当的透镜F25F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？26通过透镜光心的光线结论：通过光心的光线传播方向不改变。 27FFFF1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线折射后平行于
主光轴射出 。三、透镜对三条特殊光线的作用：
FFFF1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线折射后经过焦点。3、经过焦点的光线折射后平行于主光轴三条特殊光线的作图方法：29*凸透镜焦距的测量-------平行光聚焦法1、拿一个凸透镜正对着太阳光，再把一张
纸放在另一侧，改变透镜与纸的距离，直到
纸上的光斑变得最小、最亮的位置。
2、测量这个最小、最亮的光斑到凸透镜光心的距离，这个距离就是透镜的焦距f30公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用31　　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。用冰取火示意图32为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。凸透会聚 讨论：郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？33你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳…… 34通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。光通过透镜时总是由薄向厚方向偏折
非常重要的规律:35F凸透镜是三棱镜的组合36F凹透镜是三棱镜的组合37一、透镜的分类： 　三、关于透镜的概念：凸透镜和凹透镜 二、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 本课小节381、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用：本课小节39课堂练习　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。40课堂练习　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的　　　　　　。主光轴　　3、凸透镜对光有　　　　作用，凹透镜对光有　　　　作用。41课堂练习　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的　　　　，
　　　　到光心的距离叫做　　　　，一个透镜有两个　　　　　。42FF5、完成光路图：FFFOOFFOOFFOOFOO43探究题AoB在o点处填上适当的光学元件（至少三种）
