5.2常见传感器的工作原理及应用同步练习（含解析）2023——2024学年高物理人教版（2019）选择性必修第二册

5.2 常见传感器的工作原理及应用 同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题

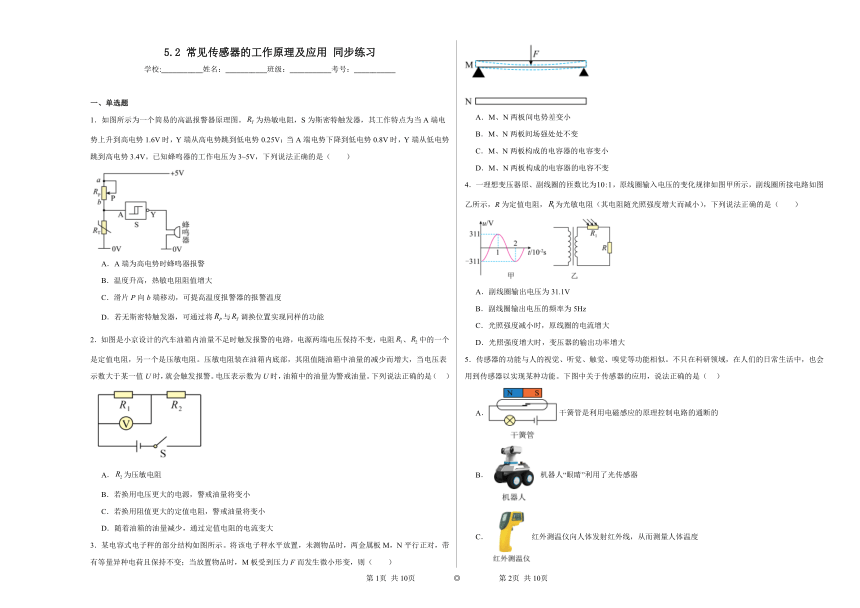

1．如图所示为一个简易的高温报警器原理图。为热敏电阻，S为斯密特触发器，其工作特点为当A端电势上升到高电势1.6V时，Y端从高电势跳到低电势0.25V；当A端电势下降到低电势0.8V时，Y端从低电势跳到高电势3.4V。已知蜂鸣器的工作电压为3~5V，下列说法正确的是（　　）
A．A端为高电势时蜂鸣器报警
B．温度升高，热敏电阻阻值增大
C．滑片P向b端移动，可提高温度报警器的报警温度
D．若无斯密特触发器，可通过将与调换位置实现同样的功能
2．如图是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻、中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）
A．为压敏电阻
B．若换用电压更大的电源，警戒油量将变小
C．若换用阻值更大的定值电阻，警戒油量将变小
D．随着油箱的油量减少，通过定值电阻的电流变大
3．某电容式电子秤的部分结构如图所示。将该电子秤水平放置，未测物品时，两金属板M，N平行正对，带有等量异种电荷且保持不变；当放置物品时，M板受到压力F而发生微小形变，则（　　）
A．M、N两板间电势差变小
B．M、N两板间场强处处不变
C．M、N两板构成的电容器的电容变小
D．M、N两板构成的电容器的电容不变
4．一理想变压器原、副线圈的匝数比为，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，R为定值电阻，为光敏电阻（其电阻随光照强度增大而减小），下列说法正确的是（　　）
A．副线圈输出电压为31.1V
B．副线圈输出电压的频率为5Hz
C．光照强度减小时，原线圈的电流增大
D．光照强度增大时，变压器的输出功率增大
5．传感器的功能与人的视觉、听觉、触觉、嗅觉等功能相似。不只在科研领域，在人们的日常生活中，也会用到传感器以实现某种功能。下图中关于传感器的应用，说法正确的是（ ）
A．干簧管是利用电磁感应的原理控制电路的通断的
B．机器人“眼睛”利用了光传感器
C．红外测温仪向人体发射红外线，从而测量人体温度
D．火灾报警器是通过感知温度触发报警的

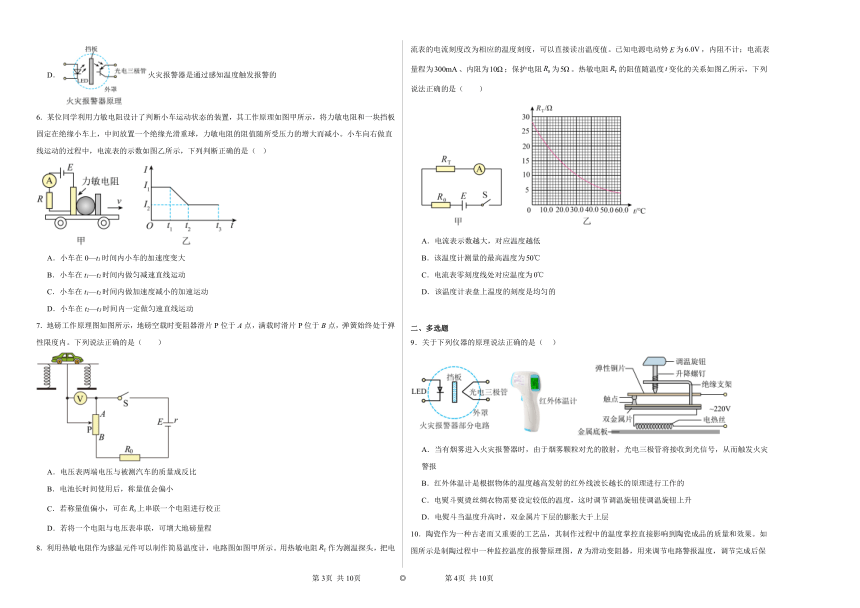

6．某位同学利用力敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将力敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘光滑重球，力敏电阻的阻值随所受压力的增大而减小。小车向右做直线运动的过程中，电流表的示数如图乙所示，下列判断正确的是（ ）
A．小车在0—t1时间内小车的加速度变大
B．小车在t1—t2时间内做匀减速直线运动
C．小车在t1—t2时间内做加速度减小的加速运动
D．小车在t2—t3时间内一定做匀速直线运动
7．地磅工作原理图如图所示，地磅空载时变阻器滑片P位于A点，满载时滑片P位于B点，弹簧始终处于弹性限度内。下列说法正确的是（　　）
A．电压表两端电压与被测汽车的质量成反比
B．电池长时间使用后，称量值会偏小
C．若称量值偏小，可在上串联一个电阻进行校正
D．若将一个电阻与电压表串联，可增大地磅量程
8．利用热敏电阻作为感温元件可以制作简易温度计，电路图如图甲所示。用热敏电阻作为测温探头，把电流表的电流刻度改为相应的温度刻度，可以直接读出温度值。已知电源电动势为，内阻不计；电流表量程为、内阻为；保护电阻为。热敏电阻的阻值随温度变化的关系如图乙所示，下列说法正确的是（　　）
A．电流表示数越大，对应温度越低
B．该温度计测量的最高温度为
C．电流表零刻度线处对应温度为
D．该温度计表盘上温度的刻度是均匀的
二、多选题
9．关于下列仪器的原理说法正确的是（ ）
A．当有烟雾进入火灾报警器时，由于烟雾颗粒对光的散射，光电三极管将接收到光信号，从而触发火灾警报
B．红外体温计是根据物体的温度越高发射的红外线波长越长的原理进行工作的
C．电熨斗熨烫丝绸衣物需要设定较低的温度，这时调节调温旋钮使调温旋钮上升
D．电熨斗当温度升高时，双金属片下层的膨胀大于上层

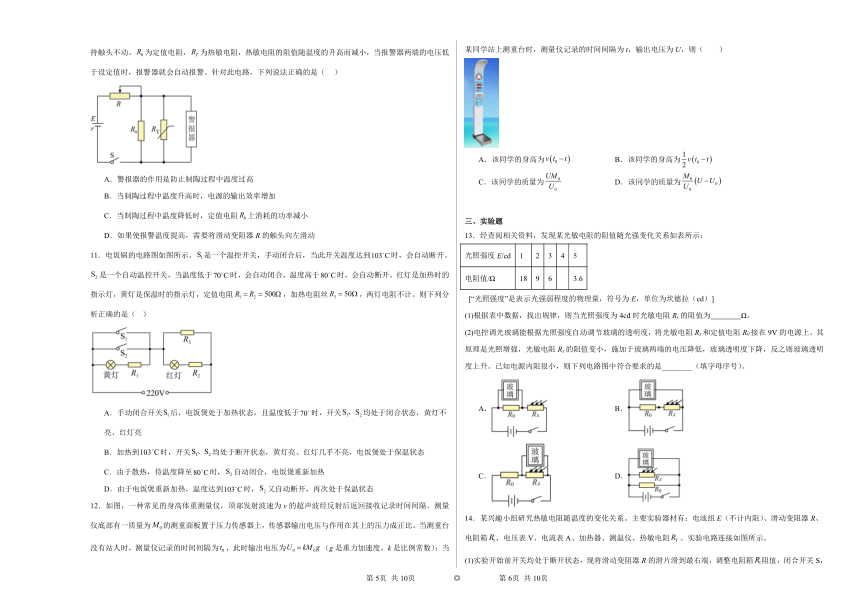

10．陶瓷作为一种古老而又重要的工艺品，其制作过程中的温度掌控直接影响到陶瓷成品的质量和效果。如图所示是制陶过程中一种监控温度的报警原理图，R为滑动变阻器，用来调节电路警报温度，调节完成后保持触头不动。为定值电阻，为热敏电阻，热敏电阻的阻值随温度的升高而减小，当报警器两端的电压低于设定值时，报警器就会自动报警。针对此电路，下列说法正确的是（ ）
A．警报器的作用是防止制陶过程中温度过高
B．当制陶过程中温度升高时，电源的输出效率增加
C．当制陶过程中温度降低时，定值电阻上消耗的功率减小
D．如果使报警温度提高，需要将滑动变阻器R的触头向左滑动
11．电饭锅的电路图如图所示。是一个温控开关，手动闭合后，当此开关温度达到时，会自动断开。是一个自动温控开关，当温度低于时，会自动闭合，温度高于时，会自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯，定值电阻，加热电阻丝，两灯电阻不计。则下列分析正确的是（ ）
A．手动闭合开关后，电饭煲处于加热状态，且温度低于时，开关均处于闭合状态，黄灯不亮、红灯亮
B．加热到时，开关均处于断开状态，黄灯亮、红灯几乎不亮，电饭煲处于保温状态
C．由于散热，待温度降至时，自动闭合，电饭煲重新加热
D．由于电饭煲重新加热，温度达到时，又自动断开，再次处于保温状态
12．如图，一种常见的身高体重测量仪，顶部发射波速为v的超声波经反射后返回接收记录时间间隔。测量仪底部有一质量为的测重面板置于压力传感器上，传感器输出电压与作用在其上的压力成正比。当测重台没有站人时，测量仪记录的时间间隔为，此时输出电压为（g是重力加速度，k是比例常数）；当某同学站上测重台时，测量仪记录的时间间隔为t，输出电压为U，则（　　）

A．该同学的身高为 B．该同学的身高为
C．该同学的质量为 D．该同学的质量为
三、实验题
13．经查阅相关资料，发现某光敏电阻的阻值随光强变化关系如表所示：
光照强度E/cd 1 2 3 4 5
电阻值/Ω 18 9 6 3.6
[“光照强度”是表示光强弱程度的物理量，符号为E，单位为坎德拉（cd）]
(1)根据表中数据，找出规律，则当光照强度为4cd时光敏电阻Rx的阻值为 Ω。
(2)电控调光玻璃能根据光照强度自动调节玻璃的透明度，将光敏电阻Rx和定值电阻R0接在9V的电源上。其原理是光照增强，光敏电阻Rx的阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。已知电源内阻很小，则下列电路图中符合要求的是________（填字母序号）。
A． B．
C． D．

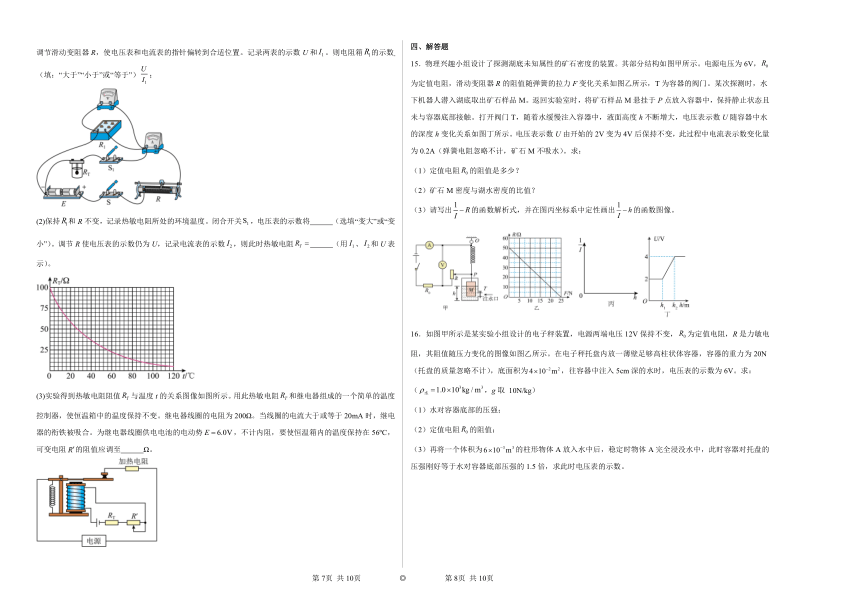

14．某兴趣小组研究热敏电阻随温度的变化关系。主要实验器材有：电池组E（不计内阻）、滑动变阻器R、电阻箱，电压表V、电流表A、加热器、测温仪、热敏电阻。实验电路连接如图所示。
(1)实验开始前开关均处于断开状态，现将滑动变阻器R的滑片滑到最右端，调整电阻箱阻值，闭合开关S，调节滑动变阻器R，使电压表和电流表的指针偏转到合适位置。记录两表的示数U和。则电阻箱的示数 （填：“大于”“小于”或“等于”）；
(2)保持和R不变，记录热敏电阻所处的环境温度。闭合开关，电压表的示数将 （选填“变大”或“变小”）。调节R使电压表的示数仍为U，记录电流表的示数，则此时热敏电阻 （用、和U表示）。
(3)实验得到热敏电阻阻值与温度t的关系图像如图所示。用此热敏电阻和继电器组成的一个简单的温度控制器，使恒温箱中的温度保持不变。继电器线圈的电阻为200Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电电池的电动势，不计内阻，要使恒温箱内的温度保持在56℃，可变电阻的阻值应调至 Ω。
四、解答题
15．物理兴趣小组设计了探测湖底未知属性的矿石密度的装置。其部分结构如图甲所示。电源电压为6V，为定值电阻，滑动变阻器R的阻值随弹簧的拉力F变化关系如图乙所示，T为容器的阀门。某次探测时，水下机器人潜入湖底取出矿石样品M。返回实验室时，将矿石样品M悬挂于P点放入容器中，保持静止状态且未与容器底部接触。打开阀门T，随着水缓慢注入容器中，液面高度h不断增大，电压表示数U随容器中水的深度h变化关系如图丁所示。电压表示数U由开始的2V变为4V后保持不变，此过程中电流表示数变化量为0.2A（弹簧电阻忽略不计，矿石M不吸水）。求：
（1）定值电阻的阻值是多少？
（2）矿石M密度与湖水密度的比值？
（3）请写出的函数解析式，并在图丙坐标系中定性画出的函数图像。
16．如图甲所示是某实验小组设计的电子秤装置，电源两端电压12V保持不变，为定值电阻，R是力敏电阻，其阻值随压力变化的图像如图乙所示。在电子秤托盘内放一薄壁足够高柱状体容器，容器的重力为20N（托盘的质量忽略不计），底面积为，往容器中注入5cm深的水时，电压表的示数为6V。求：（，g取 10N/kg）
（1）水对容器底部的压强；
（2）定值电阻的阻值；
（3）再将一个体积为的柱形物体A放入水中后，稳定时物体A完全浸没水中，此时容器对托盘的压强刚好等于水对容器底部压强的1.5倍，求此时电压表的示数。

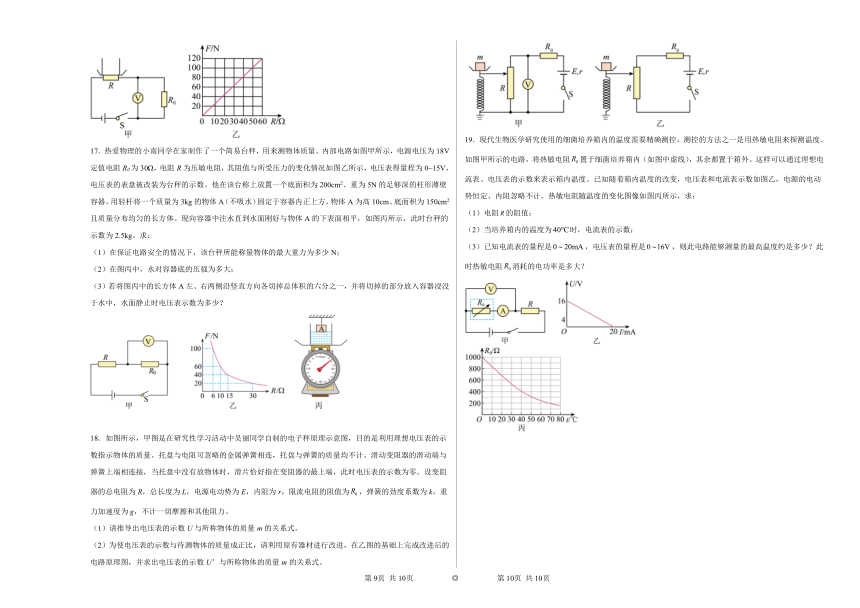

17．热爱物理的小南同学在家制作了一个简易台秤，用来测物体质量。内部电路如图甲所示，电源电压为18V定值电阻R0为30Ω，电阻R为压敏电阻，其阻值与所受压力的变化情况如图乙所示，电压表得量程为0~15V，电压表的表盘被改装为台秤的示数。他在该台称上放置一个底面积为200cm2、重为5N的足够深的柱形薄壁容器，用轻杆将一个质量为3kg的物体A（不吸水）固定于容器内正上方，物体A为高10cm、底面积为150cm2且质量分布均匀的长方体。现向容器中注水直到水面刚好与物体A的下表面相平，如图丙所示，此时台秤的示数为2.5kg。求：
（1）在保证电路安全的情况下，该台秤所能称量物体的最大重力为多少N；
（2）在图丙中，水对容器底的压强为多大；
（3）若将图丙中的长方体A左、右两侧沿竖直方向各切掉总体积的六分之一，并将切掉的部分放入容器浸没于水中，水面静止时电压表示数为多少？

18．如图所示，甲图是在研究性学习活动中吴丽同学自制的电子秤原理示意图，目的是利用理想电压表的示数指示物体的质量。托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计。滑动变阻器的滑动端与弹簧上端相连接，当托盘中没有放物体时，滑片恰好指在变阻器的最上端，此时电压表的示数为零。设变阻器的总电阻为R，总长度为L，电源电动势为E，内阻为r，限流电阻的阻值为，弹簧的劲度系数为k，重力加速度为g，不计一切摩擦和其他阻力。
（1）请推导出电压表的示数U与所称物体的质量m的关系式。
（2）为使电压表的示数与待测物体的质量成正比，请利用原有器材进行改进，在乙图的基础上完成改进后的电路原理图，并求出电压表的示数U＇与所称物体的质量m的关系式。

19．现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度。如图甲所示的电路，将热敏电阻置于细菌培养箱内（如图中虚线），其余都置于箱外。这样可以通过理想电流表、电压表的示数来表示箱内温度。已知随着箱内温度的改变，电压表和电流表示数如图乙，电源的电动势恒定、内阻忽略不计。热敏电阻随温度的变化图像如图丙所示，求：
（1）电阻的阻值；
（2）当培养箱内的温度为时，电流表的示数；
（3）已知电流表的量程是，电压表的量程是，则此电路能够测量的最高温度约是多少？此时热敏电阻消耗的电功率是多大？
第1页 共4页 ◎ 第2页 共4页
第1页 共4页 ◎ 第2页 共4页
参考答案：
1．C
【详解】A．A端为高电势时，Y端从高电势跳到低电势，小于蜂鸣器工作的电压，不报警，A错误；
B．温度升高，热敏电阻阻值减小，B错误；
C．滑片P向b端移动，连入电路中电阻减小，根据串联电路特点，有
若使报警不变，则A端电势不变，应减小，即温度升高，所以滑片P向b端移动，可提高温度报警器的报警温度，C正确；
D．若无斯密特触发器，将与调换位置后，当温度升高时，阻值减小，A端电势升高，蜂鸣器工作，当温度降低时，阻值增大，A端电势降低，蜂鸣器不工作，与斯密特触发器的工作特点不同，D错误。
故选C。
2．C
【详解】A．压敏电阻阻值随油箱中油量的减少而增大，则电路总电阻最大，电路电流减小，定值电阻两端电压减小，压敏电阻两端电压增大，由于当电压表示数大于某一值U时，就会触发报警，则电压表应与压敏电阻并联，即为压敏电阻，故A错误；
B．若换用电压更大的电源，触发警报时，定值电阻两端的电压增大，电路中电流增大，压敏电阻的阻值减小，警戒油量将变大，故B错误；
C．若换用阻值更大的定值电阻，触发警报时，电路中电流更小，压敏电阻的阻值更大，警戒油量将变小，故C正确；
D．随着油箱的油量减少，电路中的总电阻变大，电路中电流减小，则通过定值电阻的电流变小，故D错误。
故选C。
3．A
【详解】
CD．根据题意，由电容器的决定式可知，M板受到压力F而发生微小形变，板间距离减小，则电容器电容增大，故CD错误；
A．根据题意，由电容器的定义式可知，由于极板上电荷量不变，电容增大，则M、N两板间电势差变小，故A正确；
B．M板受到压力F而发生微小形变，M、N两板不平行，则M、N两板间场强不再是匀强电场，则一定不是场强处处不变，故B错误。
故选A。
4．D
【详解】A．由题图甲可知，原线圈的电压的有效值为
由于是理想变压器，所以有
解得
故A项错误；
B．由题图甲可知，交流电的周期为
频率为
理想变压器不改变电流的频率，所以副线圈的输出电压的频率等于原线圈电压的频率为50Hz，故B项错误；
C．光照强度减小时，光敏电阻的阻值增加，由于原线圈的输入电压不变，且原副线圈的匝数比不变，所以副线圈的输出电压不变，副线圈电流有
所以副线圈的电流减少，根据理想变压器有
所以原线圈的电流减少，故C项错误；
D．光照强度增加时，光敏电阻的阻值减少，由之前的分析可知，副线圈的输出电压不变
副线的电流增加，所以副线圈的电功率为
所以副线圈的电功率增加，由于是理想变压器，所以有
所以原线圈的输出功率增加，故D项正确。
故选D。
5．B
【详解】A．干簧管利用磁场控制电路的通断，不是利用电磁感应原理工作的，故A错误；
B．机器人“眼睛”利用了光传感器，选项B正确；
C．人体向红外测温仪发射红外线，从而测量人体温度，选项C错误；
D．火灾报警器利用光传感器即烟雾传感器报警的，选项D错误。
故选B。
6．C
【详解】A．在0—t1时间内电流不变，则压敏电阻的阻值不变，所受的压力不变，加速度不变，故A错误；
BC．在t1—t2时间内，电流减小，则压敏电阻的电阻变大，所受的压力减小，则加速度减小，即小车做加速度减小的加速运动，选项故B错误、故C正确；
D．在t2—t3时间内电流不变，与0—t1时间内比较电流变小了，则压敏电阻的阻值变大，所受的压力减小，加速度减小了，但是加速度仍不变，则小车不一定做匀速直线运动，故D错误。
故选C。
7．B
【详解】A．设变阻器AB的总电阻为R，总长度为L，根据闭合电路欧姆定律得：
E=I（R+R0+r）
设AP之间的距离为x，由欧姆定律得
汽车平衡时，由平衡条件得
mg=2kx
联立解得
从公式可以看出：电压表两端电压U与被测汽车的质量m成正比，故A错误；
B．电池长时间使用后，内阻会变大，导致电流减小，AP上的电压减小，所以称量值会偏小，故B正确。
C．若称量值偏小，可以通过在R0上并联一个电阻，回路中总电阻变小，总电流增大，可变电阻上的电压增大，使称量值不变，故C错误；
D．若将一个电阻与电压表串联，AP之间的最大电压不受此电阻的影响，没有办法增大地磅量程，故D错误。
故选B。
8．B
【详解】A．由闭合回路欧姆定律有
可知，电流表示数越大，越小，由图乙可知，越小，温度越高，故A错误；
B．根据A分析可知，当电流表满偏时，最小，此时温度最高，则有
由图乙可知，此时的温度为，故B正确；
C．由图乙可知，当温度为时
此时，电流表的示数为
故C错误；
D．由上述分析可知，电流表示数与的关系为
由图乙可知，与温度不成线性关系，则该温度计表盘上温度的刻度是不均匀的，故D错误。
故选B。
9．AC
【详解】A．当有烟雾进入火灾报警器时，LED发出的光经烟雾作用后到达光电三极管，从而触发火灾警报，故A正确；
B．红外测温仪是根据物体的温度越高发射的红外线越强的原理进行工作的，故B错误；
C．熨烫丝绸衣物需要设定较低的温度，即温度较低时金属片就需离开触点，所以要将调温旋钮旋转上升，保证在温度达到一定值时，金属片与触点断开，故C正确；
D．当温度升高时，双金属片向膨胀系数小的一侧弯曲，从而断开触点，因此可知金属片上层的膨胀系数大于下层的膨胀系数，金属片向下弯曲，故D错误。
故选AC。
10．AD
【详解】A．因为报警器两端的电压低于设定值时，报警器就会自动报警，即热敏电阻的阻值低于某一阻值时，温度高于某一温度时，警报器会自动报警，故A正确。
B．当温度升高时，外电阻减小，电源的输出效率降低，故B错误。
C．当温度降低时，热敏电阻阻值增大，并联部分两端的电压增大，定值电阻上消耗的功率增加，故C错误。
D．如果使报警温度提高，需要在提高温度后，警报器上的警报电压与之前相等，热敏电阻的阻值减小了，则回路的电流要增加，滑动变阻器的阻值要减小，所以滑动触头需要向左滑动，故D正确。
故选AD。
11．AB
【详解】A．电饭煲盛上食物后，接上电源，自动闭合，同时手动闭合，这时黄灯短路，红灯亮，电饭煲处于加热状态，故A正确；
B．加热到时，自动断开，仍闭合，温度升高到时，开关自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态；故B正确；
C．由于散热，待温度降至时，自动闭合，电饭煲重新加热，故C错误；
D．温度达到时，又自动断开，再次处于保温状态；故D错误。
故选AB。
12．BD
【详解】
AB．根据题意，设测量仪顶部到底部的距离为，该同学的身高为，则有
，
联立解得
故A错误，B正确；
CD．根据题意，设该同学的质量为，则有
，
联立解得
故C错误，D正确。
故选BD。
13．(1)4.5
(2)C
【详解】（1）由表格数据可知，光敏电阻与光强的乘积均为不变，则光照强度为4cd时光敏电阻的阻值为
（2）AC．光敏电阻与定值电阻串联连接，由题意可知，光照增强时，光敏电阻阻值减小，电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，由可知，两端的电压增大，因串联电路中总电压等于各分电压之和，所以两端的电压减小，反之光照减弱时，光敏电阻阻值增大，两端的电压减小，两端的电压增大，则玻璃并联在两端时不符合，玻璃并联在两端时符合，故A错误，C正确；
BD．若玻璃与电源并联，由于电源内阻很小，光照变化时，玻璃两端的电压几乎不变，故BD错误。
故选C。
14．(1)大于
(2) 变小
(3)75
【详解】（1）由电路可知，闭合S，断开S1，则电压表测量电阻箱两端电压，电流表测量电阻箱和电压表的总电流，此时电阻的测量值为电阻箱与电压表阻值并联的总电阻，故电阻箱的阻值大于测量值，所以
（2）（2）[1][2]保持和R不变，记录热敏电阻所处的环境温度。闭合开关，则外电阻减小，总电阻减小，总电流变大，滑动变阻器上的电压变大，则电压表的示数将变小。调节R使电压表的示数仍为U，记录电流表的示数，则此时热敏电阻
（3）使恒温箱内的温度保持在56℃时，热敏电阻阻值，根据闭合电路的欧姆定律
解得
15．（1）；（2）3；（3），
【详解】（1）由电路图可知，与R串联，电压表测R两端的电压，电流表测电路中的电流，由题意可知，当容器内水的深度在时，电压表的示数
因串联电路中总电压等于各分电压之和，所以，两端的电压
电路中的电流
由题意可知，当容器内水的深度大于时，电压表的示数
两端的电压
电路中的电流
因电流表示数变化值为0.2A，所以
解得
（2）当容器内水的深度在时，电路中的电流
滑动变阻器接入电路中的电阻
由图乙可知，此时拉力矿石的重
当容器内水的深度大于时，电路中的电流
滑动变阻器接入电路中的电阻
由图乙可知，此时拉力
结合上述分析可知，矿石浸没在水中时拉力为
根据称量法测浮力可知，矿石浸没在水中时受到的浮力
（3）由欧姆定律可得
变形可得
综上所述，在时，电路中的电流不变，其电流大小，在过程中，电流逐渐减小，但电流的倒数逐渐增加，在以后，电流大小不变，为，所以其图像大致如图所示
16．（1）500Pa；（2）20Ω；（3）3V
【详解】（1） 水对容器底部的压强为
（2）容器对力敏电阻的压力为
由图乙可知，此时力敏电阻的阻值为。电压表示数为
解得定值电阻 的阻值为
（3） 若物体A 在水中浸没， 水的深度为
此时容器对托盘的压力为
由图乙可知，此时力敏电阻的阻值为，则电压表的示数为
17．（1）100N；（2）；（3）
【详解】（1）闭合开关，两个电阻在电路中是串联关系，电压表测定值电阻两端的电压，串联电路各处电流相等，电压表的量程为0~15V，根据欧姆定律可知当电压表的示数最大为15V时，通过电路的电流最大，最大电流
串联电路总电压等于各部分电压之和，此时压敏电阻两端的电压
此时压敏电阻的阻值
由乙图可知此时压敏电阻受到的压力为100N，所以该台秤所能称量物体的最大重力为100N；
（2）容器的质量为
水的质量
水的体积
容器中水的深度
水对容器底的压强为
（3）长方体的密度
所以A放入水中后沉底，长方体A切掉部分的总体积
将切掉的部分放入容器浸没于水中，水面升高的高度
此时容器中水的深度为
此时水对容器底部的压强为
容器底部受到水的压力为
长方体A切掉部分的总重力为
长方体A切掉部分的受到的浮力为
力敏电阻此时受到的压力为
由乙图可知力敏电阻的阻值和其所受压力的乘积是一个定值，即FR=600N·Ω，当F=40N时，R=15Ω，此时电压表的示数为
18．（1） （2） ；
【详解】（1）根据题意，设在托盘中放入质量为m的物体后，弹簧被压缩的长度为x，则有
mg=kx
滑动变阻器接入电路的电阻为
由闭合回路欧姆定律有
电压表的示数为
U=IR1
联立解得
（2）根据题意可知，使电压表示数与待测物体质量成正比，应使流过滑动变阻器的电流大小不变，电压表要测量滑动变阻器上端部分电压即可，则改进后的电路原理图如图所示。

电路中电流为
电压表的示数为
联立解得
19．（1）；（2）；（3）；
【详解】（1）根据题意，由图乙可知，当时
则电源的电动势为
当
时，电阻两端的电压为
由闭合回路欧姆定律有
解得
（2）由图丙可知，当培养箱内的温度为时，的阻值为
由闭合回路欧姆定律有
（3）根据题意，由图丙可知，温度越高，阻值越小，则温度最高时，电路中电流最大，即电流表满偏，则有
解得，此时的阻值为
由图丙可知，此时温度为，热敏电阻两端的电压为
则消耗的电功率为
