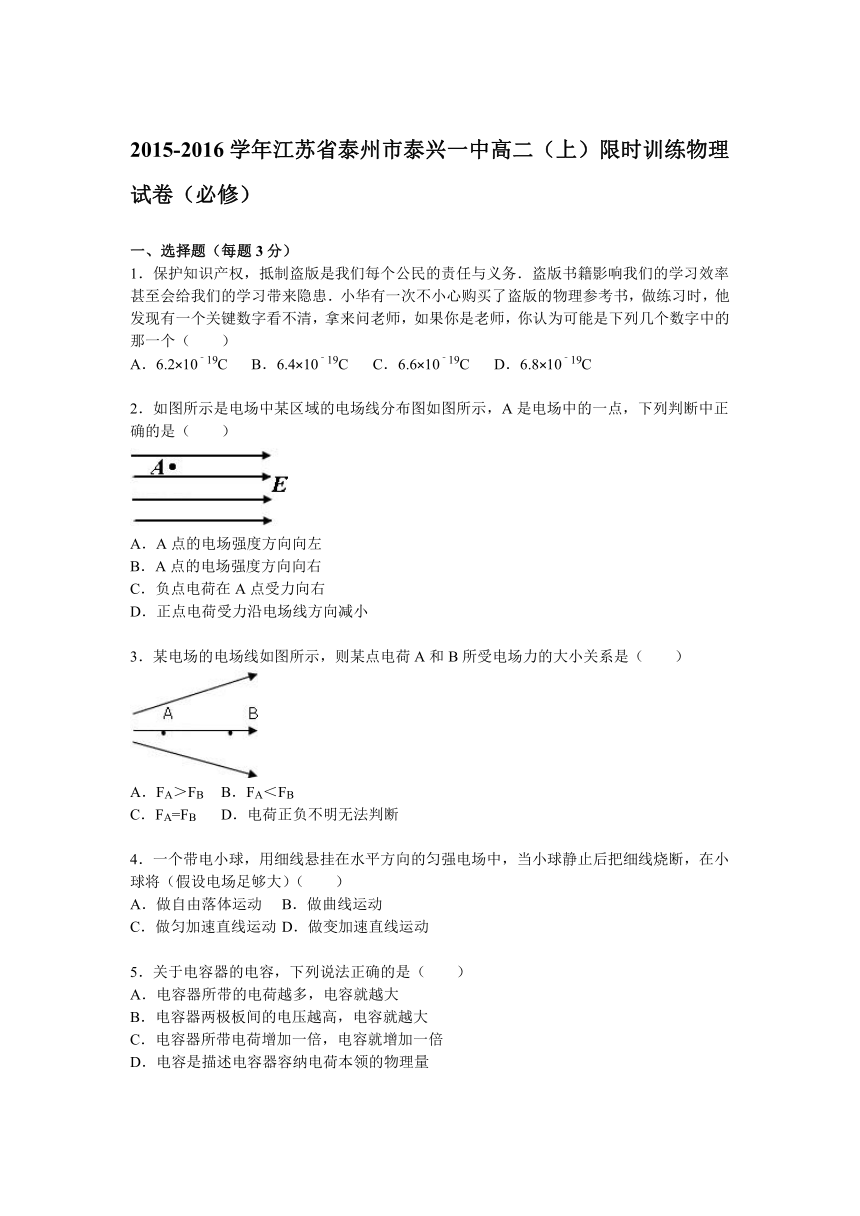

2015-2016学年江苏省泰州市泰兴一中高二（上）限时训练物理试卷（必修）
一、选择题（每题3分）
1．保护知识产权，抵制盗版是我们每个公民 ( http: / / www.21cnjy.com )的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的那一个（ ）
A．6.2×10﹣19C B．6.4×10﹣19C C．6.6×10﹣19C D．6.8×10﹣19C
2．如图所示是电场中某区域的电场线分布图如图所示，A是电场中的一点，下列判断中正确的是（ ）
( http: / / www.21cnjy.com )
A．A点的电场强度方向向左
B．A点的电场强度方向向右
C．负点电荷在A点受力向右
D．正点电荷受力沿电场线方向减小
3．某电场的电场线如图所示，则某点电荷A和B所受电场力的大小关系是（ ）
( http: / / www.21cnjy.com )
A．FA＞FB B．FA＜FB
C．FA=FB D．电荷正负不明无法判断
4．一个带电小球，用细线悬挂在水平方向的匀强电场中，当小球静止后把细线烧断，在小球将（假设电场足够大）（ ）
A．做自由落体运动 B．做曲线运动
C．做匀加速直线运动 D．做变加速直线运动
5．关于电容器的电容，下列说法正确的是（ ）
A．电容器所带的电荷越多，电容就越大
B．电容器两极板间的电压越高，电容就越大
C．电容器所带电荷增加一倍，电容就增加一倍
D．电容是描述电容器容纳电荷本领的物理量

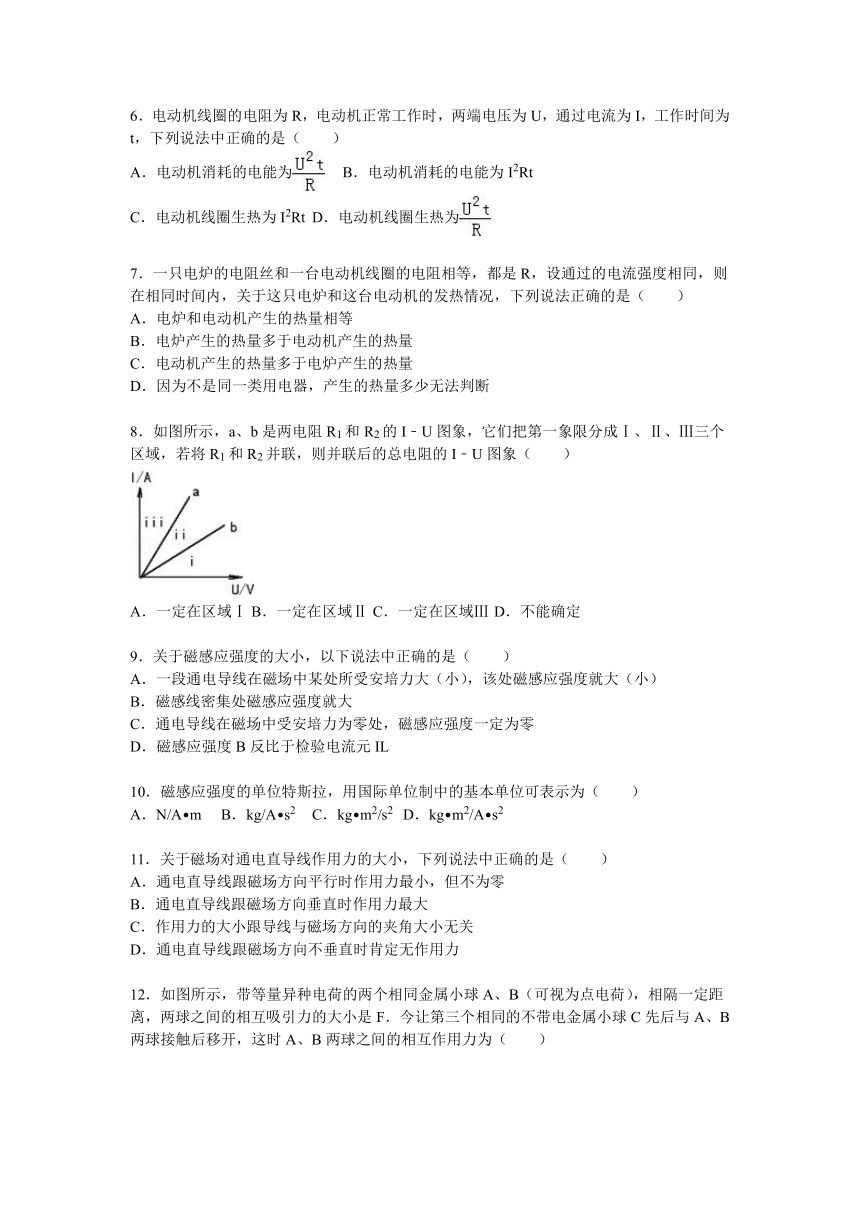

6．电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是（ ）
A．电动机消耗的电能为 B．电动机消耗的电能为I2Rt
C．电动机线圈生热为I2Rt D．电动机线圈生热为
7．一只电炉的电阻丝和一台电动机线圈的电阻 ( http: / / www.21cnjy.com )相等，都是R，设通过的电流强度相同，则在相同时间内，关于这只电炉和这台电动机的发热情况，下列说法正确的是（ ）
A．电炉和电动机产生的热量相等
B．电炉产生的热量多于电动机产生的热量
C．电动机产生的热量多于电炉产生的热量
D．因为不是同一类用电器，产生的热量多少无法判断
8．如图所示，a、b是两电阻R1和R2的I ( http: / / www.21cnjy.com )﹣U图象，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1和R2并联，则并联后的总电阻的I﹣U图象（ ）
( http: / / www.21cnjy.com )
A．一定在区域Ⅰ B．一定在区域Ⅱ C．一定在区域Ⅲ D．不能确定
9．关于磁感应强度的大小，以下说法中正确的是（ ）
A．一段通电导线在磁场中某处所受安培力大（小），该处磁感应强度就大（小）
B．磁感线密集处磁感应强度就大
C．通电导线在磁场中受安培力为零处，磁感应强度一定为零
D．磁感应强度B反比于检验电流元IL
10．磁感应强度的单位特斯拉，用国际单位制中的基本单位可表示为（ ）
A．N/A m B．kg/A s2 C．kg m2/s2 D．kg m2/A s2
11．关于磁场对通电直导线作用力的大小，下列说法中正确的是（ ）
A．通电直导线跟磁场方向平行时作用力最小，但不为零
B．通电直导线跟磁场方向垂直时作用力最大
C．作用力的大小跟导线与磁场方向的夹角大小无关
D．通电直导线跟磁场方向不垂直时肯定无作用力

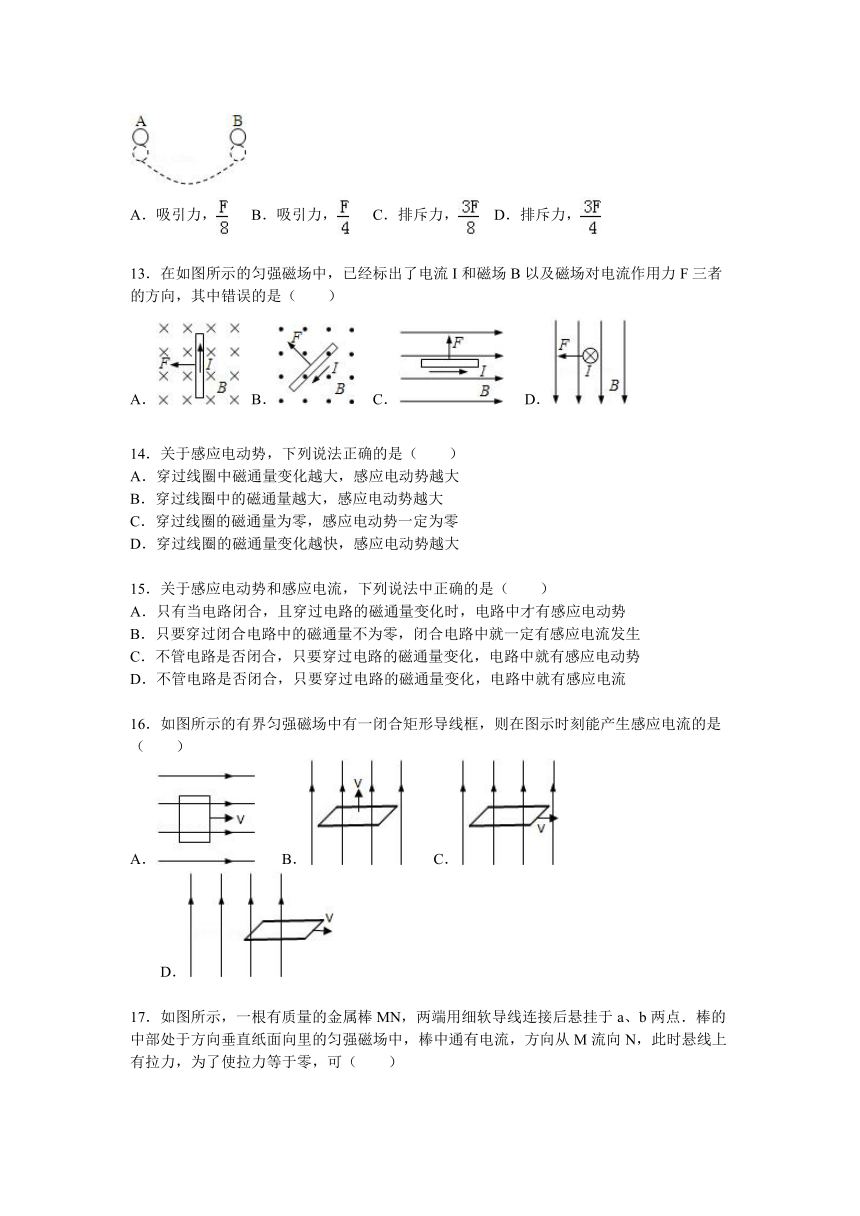

12．如图所示，带等量异种 ( http: / / www.21cnjy.com )电荷的两个相同金属小球A、B（可视为点电荷），相隔一定距离，两球之间的相互吸引力的大小是F．今让第三个相同的不带电金属小球C先后与A、B两球接触后移开，这时A、B两球之间的相互作用力为（ ）
A．吸引力， B．吸引力， C．排斥力， D．排斥力，
13．在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
14．关于感应电动势，下列说法正确的是（ ）
A．穿过线圈中磁通量变化越大，感应电动势越大
B．穿过线圈中的磁通量越大，感应电动势越大
C．穿过线圈的磁通量为零，感应电动势一定为零
D．穿过线圈的磁通量变化越快，感应电动势越大
15．关于感应电动势和感应电流，下列说法中正确的是（ ）
A．只有当电路闭合，且穿过电路的磁通量变化时，电路中才有感应电动势
B．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生
C．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电动势
D．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电流
16．如图所示的有界匀强磁场中有一闭合矩形导线框，则在图示时刻能产生感应电流的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )

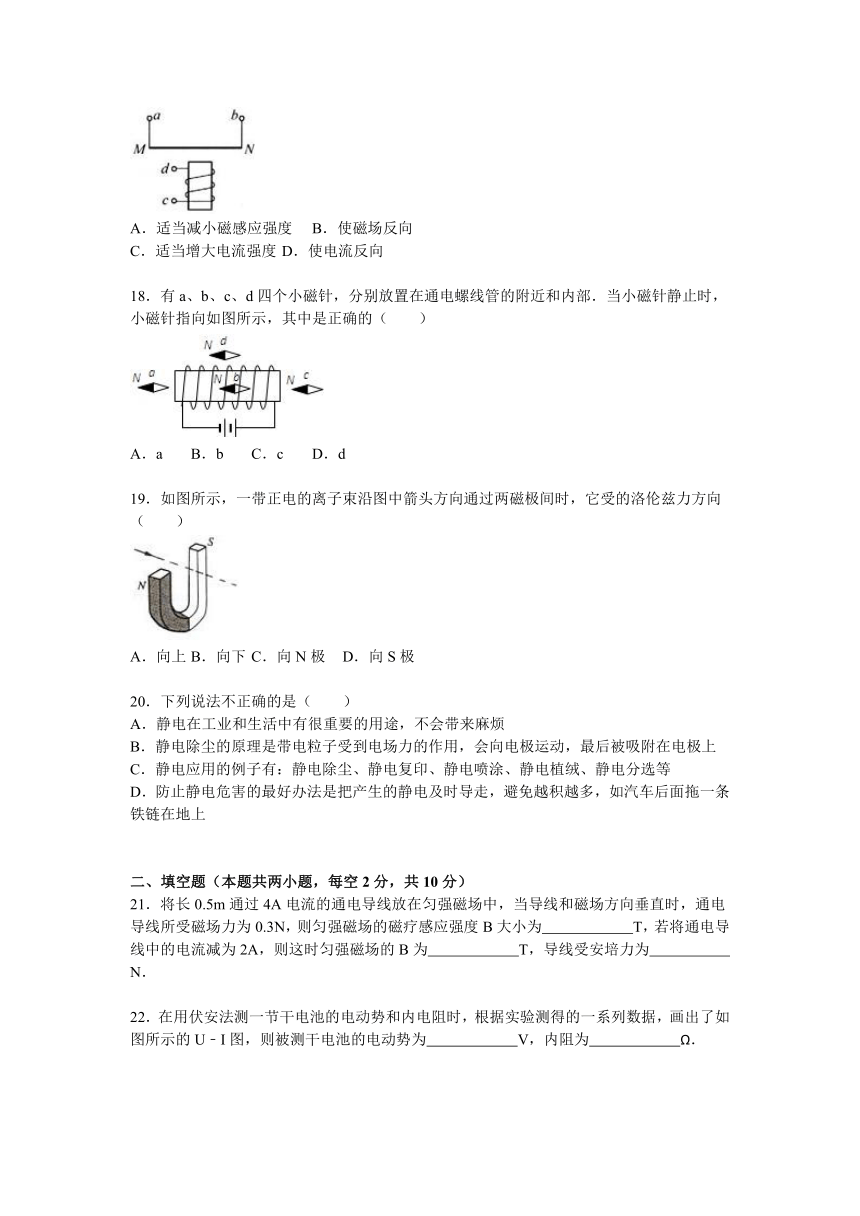

17．如图所示，一根有质量的金属棒MN ( http: / / www.21cnjy.com )，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力，为了使拉力等于零，可（ ）
( http: / / www.21cnjy.com )
A．适当减小磁感应强度 B．使磁场反向
C．适当增大电流强度 D．使电流反向
18．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部．当小磁针静止时，小磁针指向如图所示，其中是正确的（ ）
( http: / / www.21cnjy.com )
A．a B．b C．c D．d
19．如图所示，一带正电的离子束沿图中箭头方向通过两磁极间时，它受的洛伦兹力方向（ ）
( http: / / www.21cnjy.com )
A．向上 B．向下 C．向N极 D．向S极
20．下列说法不正确的是（ ）
A．静电在工业和生活中有很重要的用途，不会带来麻烦
B．静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上
C．静电应用的例子有：静电除尘、静电复印、静电喷涂、静电植绒、静电分选等
D．防止静电危害的最好办法是把产生的静电及时导走，避免越积越多，如汽车后面拖一条铁链在地上
二、填空题（本题共两小题，每空2分，共10分）
21．将长0.5m通过4A电流的通 ( http: / / www.21cnjy.com )电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁疗感应强度B大小为 T，若将通电导线中的电流减为2A，则这时匀强磁场的B为 T，导线受安培力为 N．

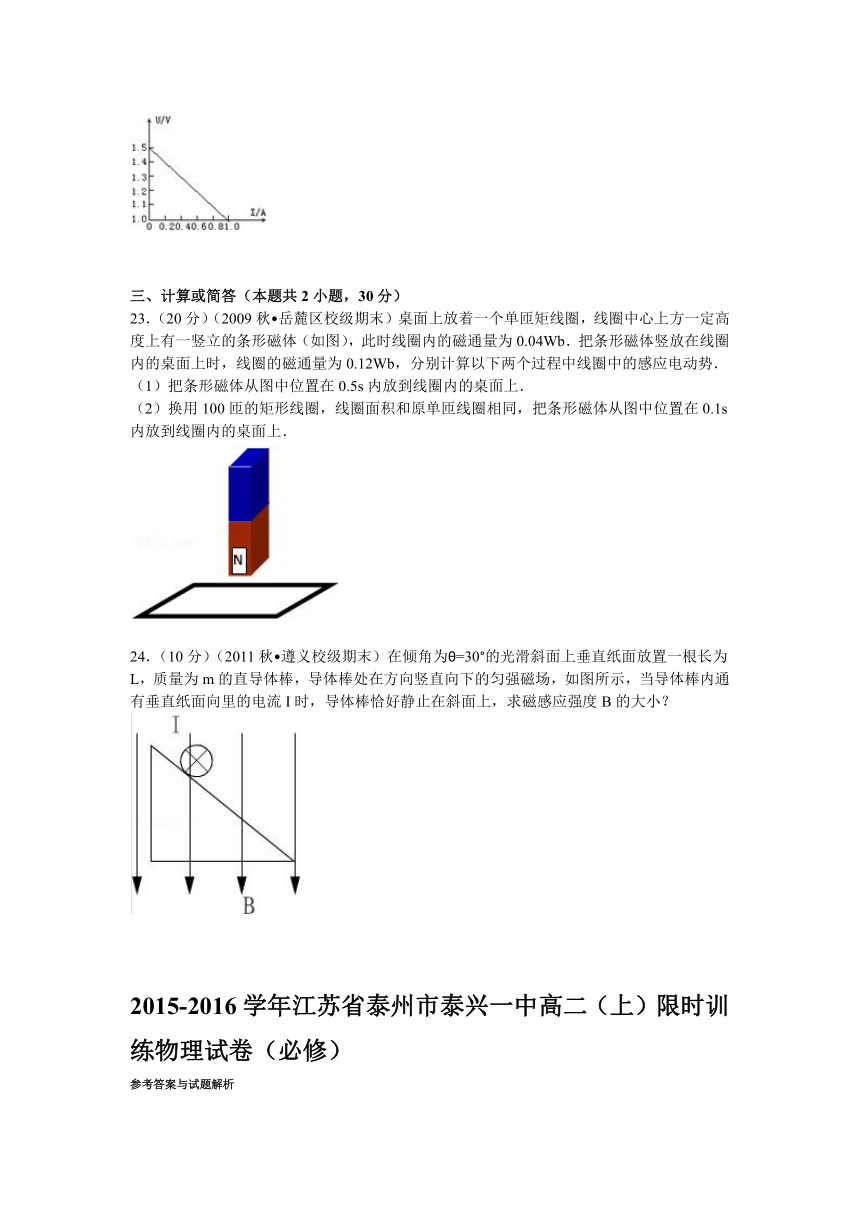

22．在用伏安法测一节干电池的电动 ( http: / / www.21cnjy.com )势和内电阻时，根据实验测得的一系列数据，画出了如图所示的U﹣I图，则被测干电池的电动势为 V，内阻为 Ω．
( http: / / www.21cnjy.com )
三、计算或简答（本题共2小题，30分）
23．（20分）（2009秋 岳麓区校级期末 ( http: / / www.21cnjy.com )）桌面上放着一个单匝矩线圈，线圈中心上方一定高度上有一竖立的条形磁体（如图），此时线圈内的磁通量为0.04Wb．把条形磁体竖放在线圈内的桌面上时，线圈的磁通量为0.12Wb，分别计算以下两个过程中线圈中的感应电动势．
（1）把条形磁体从图中位置在0.5s内放到线圈内的桌面上．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁体从图中位置在0.1s内放到线圈内的桌面上．
( http: / / www.21cnjy.com )
24．（10分）（2011 ( http: / / www.21cnjy.com )秋 遵义校级期末）在倾角为θ=30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，导体棒处在方向竖直向下的匀强磁场，如图所示，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上，求磁感应强度B的大小？
( http: / / www.21cnjy.com )
2015-2016学年江苏省泰州市泰兴一中高二（上）限时训练物理试卷（必修）
参考答案与试题解析
一、选择题（每题3分）
1．保护知识产权，抵制盗 ( http: / / www.21cnjy.com )版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的那一个（ ）
A．6.2×10﹣19C B．6.4×10﹣19C C．6.6×10﹣19C D．6.8×10﹣19C
考点： 元电荷、点电荷．
专题： 电场力与电势的性质专题．
分析： 元电荷又称“基本电量”，在各种 ( http: / / www.21cnjy.com )带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，常用符号e表示，任何带电体所带电荷都是e的整数倍，据此可正确解答．
解答： 解：电子电荷量的大小是最小的， ( http: / / www.21cnjy.com )人们把最小电荷叫做元电荷，任何带电体所带电荷都是e的整数倍，因此该带电量为电子电量e=1.6×10﹣19C的整数倍，将四个选项中的电量除以电子电量得数为整数倍的便是可能正确的数字，故ACD错误，B正确．
故选：B．
点评： 本题是基础的题目，考查的就是学生对基本知识的应用情况，平时要注意提高应用所学知识解决实际问题的能力．
2．如图所示是电场中某区域的电场线分布图如图所示，A是电场中的一点，下列判断中正确的是（ ）
( http: / / www.21cnjy.com )
A．A点的电场强度方向向左
B．A点的电场强度方向向右
C．负点电荷在A点受力向右
D．正点电荷受力沿电场线方向减小
考点： 电场强度；电场线．
专题： 电场力与电势的性质专题．
分析： 由图可知，电场线是平行等间距，则是匀强电场．而匀强电场大小与方向均相同．
解答： 解：A、A点的电场强度方向即为该点的切线方向，所以沿电场线向右．故A错误；
B、A点的电场强度方向即为该点的切线方向，所以沿电场线向右．故B正确；
C、正点电荷在某点所受电场力方向与该点的电场强度方向相同，而负点电荷在A点受力方向则相反．故C错误；
D、正点电荷在某点所受电场力方向与该点的电场强度方向相同，由于是匀强电场，所以正点电荷受力不变．故D错误；
故选：B
点评： 电场强度的方向为正点电荷在某点所受电场力方向，也可以是电场线某点的切线方向．
3．某电场的电场线如图所示，则某点电荷A和B所受电场力的大小关系是（ ）
( http: / / www.21cnjy.com )
A．FA＞FB B．FA＜FB
C．FA=FB D．电荷正负不明无法判断
考点： 电场强度．
专题： 电场力与电势的性质专题．
分析： 电场线密的地方电场的强度大，电场线疏的地方电场的强度小；再据F=Eq判断即可．
解答： 解：电场线密的地方电场的强 ( http: / / www.21cnjy.com )度大，电场线疏的地方电场的强度小，由图可知，A点的电场线密，所以A点的电场强度大，电荷在A点受到的电场力大，所以FA＞FB，故A正确，BCD错误．
故选：A．
点评： 加强基础知识的学习，掌握住电场线的特点，知道电场线密的地方电场的强度大，电场线疏的地方电场的强度小即可解决本题．
4．一个带电小球，用细线悬挂在水平方向的匀强电场中，当小球静止后把细线烧断，在小球将（假设电场足够大）（ ）
A．做自由落体运动 B．做曲线运动
C．做匀加速直线运动 D．做变加速直线运动
考点： 物体做曲线运动的条件．
专题： 物体做曲线运动条件专题．
分析： 对小球受力分析，当把细线烧断后，小球只受到重力和电场力的作用，并且初速度为零，由此来判断小球的运动的情况．
解答： 解：当把细线烧断后，小球只受到重 ( http: / / www.21cnjy.com )力和恒定的电场力的作用，由于小球的初速度又为零，所以小球将沿着合力的方向做匀加速直线运动，所以C正确．
故选C．
点评： 物体的运动的情况是由受力的情 ( http: / / www.21cnjy.com )况和初速度的方向之间的关系决定，对物体受力分析，找出合力与初速度的方向之间的关系即可判断物体的运动的情况．
5．关于电容器的电容，下列说法正确的是（ ）
A．电容器所带的电荷越多，电容就越大
B．电容器两极板间的电压越高，电容就越大
C．电容器所带电荷增加一倍，电容就增加一倍
D．电容是描述电容器容纳电荷本领的物理量
考点： 电容．
专题： 电容器专题．
分析： 电容表征电容器容纳电荷的本领大小，由电容器本身的特性决定，与两极板间的电压、所带的电荷量无关．
解答： 解：A、电容器所带的电荷越多，两板间电压越大，电容C=不变，故A错误．
B、电容器两极板间的电压越高，所带的电荷越多，电容C=不变，故B错误．
C、电容器所带电荷增加一倍，两极板间的电压增加一倍，电容C=不变，故C错误．
D、电容的物理意义是表征电容器容纳电荷本领的大小．故D正确．
故选D
点评： 电容C=，采用的是比值定义法，有比值定义法共性，C与U、Q无关，由电容器本身决定．
6．电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是（ ）
A．电动机消耗的电能为 B．电动机消耗的电能为I2Rt
C．电动机线圈生热为I2Rt D．电动机线圈生热为
考点： 电功、电功率．
专题： 恒定电流专题．
分析： 对于电动机来说，不是纯电阻电路，总功率的大小要用P=UI来计算，电动机线圈发热的功率为I2R．
解答： 解：对于电动机，由于不是纯电阻电路，所以欧姆定律不能使用，
电动机的总功率的大小为P=UI，所以消耗的总的电能为UIt，所以AB错误；
电动机线圈发热的功率为I2R，所以电动机线圈产生的热量为Q=I2Rt，所以C正确．
故选C．
点评： 对于电功率的计算，一定要分析清楚是不是纯电阻电路，对于非纯电阻电路，总功率和发热功率的计算公式是不一样的．
7．一只电炉的电阻丝和一台电动机线圈的 ( http: / / www.21cnjy.com )电阻相等，都是R，设通过的电流强度相同，则在相同时间内，关于这只电炉和这台电动机的发热情况，下列说法正确的是（ ）
A．电炉和电动机产生的热量相等
B．电炉产生的热量多于电动机产生的热量
C．电动机产生的热量多于电炉产生的热量
D．因为不是同一类用电器，产生的热量多少无法判断
考点： 电功、电功率．
专题： 恒定电流专题．
分析： 用电器的发热的功率要用P=I2R来计算，根据焦耳定律可以分析产生的热量的大小．
解答： 解：用电器产生的热量要根据焦耳定律来计算，由题可知，电阻相等，电流相等，时间相同；
所以根据Q=I2Rt可知，电炉产生的热量等于电动机产生的热量，所以A正确．
故选：A．
点评： 在计算电功率的公式中， ( http: / / www.21cnjy.com )总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．
8．如图所示，a、b是两电阻R1和R2 ( http: / / www.21cnjy.com )的I﹣U图象，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1和R2并联，则并联后的总电阻的I﹣U图象（ ）
( http: / / www.21cnjy.com )
A．一定在区域Ⅰ B．一定在区域Ⅱ C．一定在区域Ⅲ D．不能确定
考点： 欧姆定律；串联电路和并联电路．
专题： 恒定电流专题．
分析： 根据电阻的并联确定R1、R2、R并之间的大小关系，根据欧姆定律判断电压相同时的电流大小，分析坐标图不同区域的意义即可解决．
解答： 解：∵并联电路中总电阻小于任何一个分电阻；
∴R1、R2并联后的总电阻R并小于两电阻中的任何一个分电阻；
根据欧姆定律可知：当它们两端加相同的电压时，通过R并的电流最大，故它的I﹣U图线在区域Ⅲ．
故选C．
点评： 本题考查了电阻的并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．
9．关于磁感应强度的大小，以下说法中正确的是（ ）
A．一段通电导线在磁场中某处所受安培力大（小），该处磁感应强度就大（小）
B．磁感线密集处磁感应强度就大
C．通电导线在磁场中受安培力为零处，磁感应强度一定为零
D．磁感应强度B反比于检验电流元IL
考点： 磁感应强度．
专题： 电磁学．
分析： 磁感应强度是采用比值法定义的，B大小与F、IL无关，由磁场本身决定的，磁感线可以形象的描述磁感应强度的大小和方向，磁感线密的地方磁感应强度大，磁感线稀的地方磁感应强度小．
解答： 解：磁感应强度是采用比值法定义的，被定义的物理量B与公式中的物理量F、IL无关，B的大小由磁场本身决定，故AD错误；
当导线电流方向和磁场方向相同或相反时，电流不受安培力作用，此时磁感应强度并不为零，故C错误；
像电场线一样，磁感线可以形象的描述磁感应强度的大小和方向，磁感线密的地方磁感应强度大，磁感线稀的地方磁感应强度小，故B正确．
故选B．
点评： 对于物理量中的基本物理量一定明确其含义、如何定义的、定义公式特点等，不能相互混淆，因此对这些基本物理知识要加强理解和应用．
10．磁感应强度的单位特斯拉，用国际单位制中的基本单位可表示为（ ）
A．N/A m B．kg/A s2 C．kg m2/s2 D．kg m2/A s2
考点： 磁感应强度．
分析： 在国际单位制中，磁感应强度的单位是特斯拉，根据物理学公式分析答题．
解答： 解：磁感应强度B=，磁感应强度单位为T，则1T===1，故ABC错误，D正确；
故选：B
点评： 本题考查了单位制的知识，熟练掌握物理学公式、知道各物理量的单位是正确解题的关键．注意A不是由国际单位制表示的，故不能选．
11．关于磁场对通电直导线作用力的大小，下列说法中正确的是（ ）
A．通电直导线跟磁场方向平行时作用力最小，但不为零
B．通电直导线跟磁场方向垂直时作用力最大
C．作用力的大小跟导线与磁场方向的夹角大小无关
D．通电直导线跟磁场方向不垂直时肯定无作用力
考点： 左手定则．
分析： 本题考查了产生条件、大小与方向，当 ( http: / / www.21cnjy.com )电流方向与磁场平行时不受安培力，根据左手定则可知安培力的方向与磁场垂直．引用公式F=BIL时，注意要求磁场与电流垂直，若不垂直应当将导线沿磁场与垂直与磁场分解，因此垂直时安培力最大．
解答： 解：通电导体受安培力 ( http: / / www.21cnjy.com )的条件为导线与磁场有一定夹角，当通电直导线与磁场方向平行时，导线不受安培力作用，当导线与磁场方向垂直时，安培力最大，最大值为F=BIL，根据左手定则可知安培力的方向与磁场垂直，故ACD错误，B正确．
故选：B．
点评： 本题属于基础题目，考查了安培力的产生、大小与方向，要正确判断安培力方向应熟练应用左手定则．
12．如图所示，带等量异种电荷的两个相 ( http: / / www.21cnjy.com )同金属小球A、B（可视为点电荷），相隔一定距离，两球之间的相互吸引力的大小是F．今让第三个相同的不带电金属小球C先后与A、B两球接触后移开，这时A、B两球之间的相互作用力为（ ）
A．吸引力， B．吸引力， C．排斥力， D．排斥力，
考点： 库仑定律．
分析： 理解库仑定律的内容，知道带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．
解答： 解：假设A带电量为Q，B带电量为﹣Q，
两球之间的相互吸引力的大小是F=
第三个不带电的金属小球C与A接触后，A和C的电量都为，
C与B接触时先中和再平分，则C、B分开后电量均为﹣，
这时，A、B两球之间的相互作用力的大小F′==，由于带异种电荷，则出现相互吸引，故A正确，BCD错误；
故选：A．
点评： 要清楚带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．
根据库仑定律的内容，找出变化量和不变量求出问题．
13．在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
考点： 左手定则．
分析： 正确应用左手定则即可判断出磁场、电流、安培力三者之间的关系即可解答本题，应用时注意安培力产生条件．
解答： 解：根据左手定则可知：ABCD ( http: / / www.21cnjy.com )三图中电流、磁场、安培力方向均和左手定则中要求方向一致，故正确；C图中电流和磁场方向一致，不受安培力，故C错误．
本题选错误的，故选：C．
点评： 安培定则、左手定则、右手定则等应用容易混淆，因此平时要加强训练，熟练应用这几种定则进行有关物理量的判断．
14．关于感应电动势，下列说法正确的是（ ）
A．穿过线圈中磁通量变化越大，感应电动势越大
B．穿过线圈中的磁通量越大，感应电动势越大
C．穿过线圈的磁通量为零，感应电动势一定为零
D．穿过线圈的磁通量变化越快，感应电动势越大
考点： 法拉第电磁感应定律．
专题： 电磁感应与电路结合．
分析： 由磁生电的现象叫电磁感应现象，由 ( http: / / www.21cnjy.com )电生磁的现象叫电流的磁效应．只有当线圈的磁通量发生变化时，才会有感应电流出现，而感应电流的大小则是由法拉第电磁感应定律来得．
解答： 解：A、穿过电路的磁通量越大，不能得出磁通量的变化率越大，所以感应电动势不一定越大．故A错误；
B、电路中磁通量的改变量越大，不能得出磁通量的变化率越大，所以感应电动势不一定越大．故B错误；
C、若电路中某时刻磁通量为零，但磁通量的变化率不一定为零，则该时刻感应电流不一定为零，故C错误；
D、电路中磁通量变化越快，即磁通量的变化率大，所以感应电动势一定越大，故D正确；
故选：D．
点评： 当电阻一定时，感应电流的大小与感应电动势成正大，而感应电动势却由磁通量的变化率决定，与磁通量大小及磁通量变化大小均无关．
15．关于感应电动势和感应电流，下列说法中正确的是（ ）
A．只有当电路闭合，且穿过电路的磁通量变化时，电路中才有感应电动势
B．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生
C．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电动势
D．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电流
考点： 感生电动势、动生电动势．
分析： 当穿过电路的磁通量发生变化时，电路中就有感应电动势，电路闭合时，电路才有感应电流．
解答： 解：A、不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势产生．故A错误．
B、当穿过电路的磁通量发生变化时，电路中就有感应电动势产生，而只有当电路闭合，电路中才有感应电流．故B错误．
C、只有穿过闭合电路的磁通量发生变化，电路中才有感应电流．故C正确，D错误．
故选：C．
点评： 本题考查产生感应电流与感应电动势的条 ( http: / / www.21cnjy.com )件，可以与直流电路类比理解．产生感应电流的条件有两个：一是电路必须闭合；二是穿过电路的磁通量必须变化．
16．如图所示的有界匀强磁场中有一闭合矩形导线框，则在图示时刻能产生感应电流的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
考点： 感应电流的产生条件．
分析： 要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，回路要闭合．
解答： 解：A、保持线框平面始终与磁感线平行，线框在磁场中向右运动，磁通量一直为零，磁通量不变，无感应电流，故A错误；
B、保持线框平面始终与磁感线垂直，线框在磁场中向上运动，磁通量不变，无感应电流，故B错误；
C、保持线框平面始终与磁感线垂直，线框在磁场中向右运动，故磁通量不变，无感应电流，故C错误；
D、保持线框平面始终与磁感线垂直，线框在磁场中向右运动，离开磁场，磁通量减小，有感应电流，故D正确；
故选：D．
点评： 本题关键明确产生感应电流的条件是：回路闭合、磁通量改变．
17．如图所示，一根有质量的金属棒M ( http: / / www.21cnjy.com )N，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力，为了使拉力等于零，可（ ）
( http: / / www.21cnjy.com )
A．适当减小磁感应强度 B．使磁场反向
C．适当增大电流强度 D．使电流反向
考点： 安培力．
分析： 通电导线在磁场中的受到安培力作用，由公式F=BIL求出安培力大小，由左手定则来确定安培力的方向．
解答： 解：棒的中部处于方向垂直纸面向 ( http: / / www.21cnjy.com )里的匀强磁场中，棒中通有电流，方向从M流向N，根据左手定则可得，安培力的方向竖直向上，由于此时悬线上有拉力，为了使拉力等于零，则安培力必须增加．所以适当增加电流强度，或增大磁场；
而使电流或磁场反向时，只能使安培力反向，拉力将一定增大；故只有C正确，ABD错误；
故选：C．
点评： 本题考查安培力在共点力平衡中的应用；要学会区分左手定则与右手定则，前者是判定安培力的方向，而后者是判定感应电流的方向．
18．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部．当小磁针静止时，小磁针指向如图所示，其中是正确的（ ）
( http: / / www.21cnjy.com )
A．a B．b C．c D．d
考点： 通电直导线和通电线圈周围磁场的方向．
分析： 利用安培定则判断出通电螺线管周围 ( http: / / www.21cnjy.com )磁场方向，注意螺线管内部和外部磁场方向不同，然后根据小磁针静止时N极所指的方向和磁感线的方向一致，从而判断出小磁针静止时方向．
解答： 解：根据安培定则可知通电螺 ( http: / / www.21cnjy.com )线管N极在右端，因此右侧磁场方向水平向右，小磁针c位置不对；上方磁场方向水平向左，所以小磁针d位置正确；左侧水平向右，a位置不对；内部水平向右，b位置不对，故ABC错误，D正确．
故选D．
点评： 本题比较简单，考察了通电螺线管周围磁场方向，注意磁感线是闭合曲线，外部从N极到S极，内部从S极到N极．
19．如图所示，一带正电的离子束沿图中箭头方向通过两磁极间时，它受的洛伦兹力方向（ ）
( http: / / www.21cnjy.com )
A．向上 B．向下 C．向N极 D．向S极
考点： 左手定则．
专题： 带电粒子在磁场中的运动专题．
分析： 带电粒子在磁场中运动时受到洛 ( http: / / www.21cnjy.com )伦兹力方向根据左手定则判断，由磁感线方向确定手心方向，由电荷运动方向确定四指指向，由大拇指指向来判断洛伦兹力的方向．
解答： 解：由图可知，磁场方向从N极指 ( http: / / www.21cnjy.com )向S极，根据左手定则可知，让四指指向与正电荷运动方向相同，让磁感线穿过手心，根据大拇指的指向即可判断出洛伦兹力的方向，由此可知洛伦兹力的方向向上，故A正确，BCD错误．
故选：A．
点评： 本题考查基本定则的运用能力．运用左手判断洛伦兹力方向时，要注意四指指向正电荷的运动方向或负电荷运动的反方向．
20．下列说法不正确的是（ ）
A．静电在工业和生活中有很重要的用途，不会带来麻烦
B．静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上
C．静电应用的例子有：静电除尘、静电复印、静电喷涂、静电植绒、静电分选等
D．防止静电危害的最好办法是把产生的静电及时导走，避免越积越多，如汽车后面拖一条铁链在地上
考点： 静电现象的解释．
分析： 静电在工业和生活中有很重要的用途，有些方面静电也会产生危害，静电除尘、静电复印、静电喷涂、静电植绒、静电分选都是静电的应用．
解答： 解：A、静电在工业和生活中有很重要的用途，有些方面静电也会产生危害，比如在高压设备、高大建筑物、油罐车等，故A错误；
B、静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上，故B正确；
C、静电除尘、静电复印、静电喷涂、静电植绒、静电分选都是静电的应用，故C正确；
D、汽车通过后面装一条拖地的铁链，及时导走，这是防止静电危害，故D正确．
本题选错误的，故选：A
点评： 本题考查是关于静电的防止与应用，从各种实例的原理出发就可以判断出答案
二、填空题（本题共两小题，每空2分，共10分）
21．将长0.5m通过4A电 ( http: / / www.21cnjy.com )流的通电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁疗感应强度B大小为 0.15 T，若将通电导线中的电流减为2A，则这时匀强磁场的B为 0.15 T，导线受安培力为 0.15 N．
考点： 安培力；磁感应强度．
分析： 根据安培力F=BIL求出磁感应强度的大小，当电流减小，磁感应强度不变，结合F=BIL求出安培力的大小．
解答： 解：根据F=BIL得，匀强磁场的磁感应强度为：
B===0.15T
当电流减小时，磁感应强度不变，仍为：
B=0.15T
则导线所受的安培力为：
F=BI′L=0.15×2×0.5N=0.15N
故答案为：0.15，0.15，0.15．
点评： 解决本题的关键知道 ( http: / / www.21cnjy.com )磁感应强度的大小由磁场本身的因素决定，与电流、安培力的大小无关，掌握安培力的大小公式，当B与I平行，F=0，当B与I垂直，F=BIL．
22．在用伏安法测一节干电池的电动势和内电 ( http: / / www.21cnjy.com )阻时，根据实验测得的一系列数据，画出了如图所示的U﹣I图，则被测干电池的电动势为 1.5 V，内阻为 0.5 Ω．
( http: / / www.21cnjy.com )
考点： 测定电源的电动势和内阻．
专题： 实验题．
分析： 电源的U﹣I图象与纵轴交点坐标值是电源的电动势，图象斜率的绝对值是电源的内阻．
解答： 解：由图示电源U﹣I图象可知，图象与纵轴交点坐标值为1.5，则电源电动势E=1.5V，
电源内阻：r===0.5Ω
故答案为：1.5；0.5
点评： 本题考查了求电源电动势与内阻的方法，要掌握应用图象法处理实验数据的方法，特别注意图象纵坐标不是从0开始的，难度不大，属于基础题．
三、计算或简答（本题共2小题，30分）
23．（20分）（2009秋 岳麓区校级期末 ( http: / / www.21cnjy.com )）桌面上放着一个单匝矩线圈，线圈中心上方一定高度上有一竖立的条形磁体（如图），此时线圈内的磁通量为0.04Wb．把条形磁体竖放在线圈内的桌面上时，线圈的磁通量为0.12Wb，分别计算以下两个过程中线圈中的感应电动势．
（1）把条形磁体从图中位置在0.5s内放到线圈内的桌面上．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁体从图中位置在0.1s内放到线圈内的桌面上．
( http: / / www.21cnjy.com )
考点： 法拉第电磁感应定律．
专题： 电磁感应与电路结合．
分析： （1）求出条形磁铁从图示位置到放到线圈内这段过程中的磁通量的变化量，根据法拉第电磁感应定律：去进行求解．
（2）磁通量的变化量与第一问相同，时间减少，匝数变为100匝，根据法拉第电磁感应定律：求出感应电动势．
解答： 解：（1）由法拉第电磁感应定律：=
（2）由法拉第电磁感应定律：==80V
答：（1）把条形磁铁从图中位置在0.5s内放到线圈内的桌面上产生的感应电动势为0.16V．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁铁从图中位置在0.1s内放到线圈内的桌面上，产生的感应电动势为80V．
点评： 解决本题的关键掌握法拉第电磁感应定律，本题是属于非常基础的题目，适合初学法拉第电磁感应定律的学生．
24．（10分）（2011秋 遵义校级期末） ( http: / / www.21cnjy.com )在倾角为θ=30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，导体棒处在方向竖直向下的匀强磁场，如图所示，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上，求磁感应强度B的大小？
( http: / / www.21cnjy.com )
考点： 安培力；共点力平衡的条件及其应用．
分析： 根据共点力平衡求出安培力的大小，通过安培力大小公式求出磁感应的强度大小．
解答： 解：根据共点力平衡有：FA=mgtan30°
又FA=BIL
解得：B=．
答：磁感应强度B的大小为．
点评： 解决本题的关键能够正确地受力分析，运用共点力平衡进行求解，会运用左手定则判断安培力的方向．
一、选择题（每题3分）
1．保护知识产权，抵制盗版是我们每个公民 ( http: / / www.21cnjy.com )的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的那一个（ ）
A．6.2×10﹣19C B．6.4×10﹣19C C．6.6×10﹣19C D．6.8×10﹣19C
2．如图所示是电场中某区域的电场线分布图如图所示，A是电场中的一点，下列判断中正确的是（ ）
( http: / / www.21cnjy.com )
A．A点的电场强度方向向左
B．A点的电场强度方向向右
C．负点电荷在A点受力向右
D．正点电荷受力沿电场线方向减小
3．某电场的电场线如图所示，则某点电荷A和B所受电场力的大小关系是（ ）
( http: / / www.21cnjy.com )
A．FA＞FB B．FA＜FB
C．FA=FB D．电荷正负不明无法判断
4．一个带电小球，用细线悬挂在水平方向的匀强电场中，当小球静止后把细线烧断，在小球将（假设电场足够大）（ ）
A．做自由落体运动 B．做曲线运动
C．做匀加速直线运动 D．做变加速直线运动
5．关于电容器的电容，下列说法正确的是（ ）
A．电容器所带的电荷越多，电容就越大
B．电容器两极板间的电压越高，电容就越大
C．电容器所带电荷增加一倍，电容就增加一倍
D．电容是描述电容器容纳电荷本领的物理量
6．电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是（ ）
A．电动机消耗的电能为 B．电动机消耗的电能为I2Rt
C．电动机线圈生热为I2Rt D．电动机线圈生热为
7．一只电炉的电阻丝和一台电动机线圈的电阻 ( http: / / www.21cnjy.com )相等，都是R，设通过的电流强度相同，则在相同时间内，关于这只电炉和这台电动机的发热情况，下列说法正确的是（ ）
A．电炉和电动机产生的热量相等
B．电炉产生的热量多于电动机产生的热量
C．电动机产生的热量多于电炉产生的热量
D．因为不是同一类用电器，产生的热量多少无法判断
8．如图所示，a、b是两电阻R1和R2的I ( http: / / www.21cnjy.com )﹣U图象，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1和R2并联，则并联后的总电阻的I﹣U图象（ ）
( http: / / www.21cnjy.com )
A．一定在区域Ⅰ B．一定在区域Ⅱ C．一定在区域Ⅲ D．不能确定
9．关于磁感应强度的大小，以下说法中正确的是（ ）
A．一段通电导线在磁场中某处所受安培力大（小），该处磁感应强度就大（小）
B．磁感线密集处磁感应强度就大
C．通电导线在磁场中受安培力为零处，磁感应强度一定为零
D．磁感应强度B反比于检验电流元IL
10．磁感应强度的单位特斯拉，用国际单位制中的基本单位可表示为（ ）
A．N/A m B．kg/A s2 C．kg m2/s2 D．kg m2/A s2
11．关于磁场对通电直导线作用力的大小，下列说法中正确的是（ ）
A．通电直导线跟磁场方向平行时作用力最小，但不为零
B．通电直导线跟磁场方向垂直时作用力最大
C．作用力的大小跟导线与磁场方向的夹角大小无关
D．通电直导线跟磁场方向不垂直时肯定无作用力
12．如图所示，带等量异种 ( http: / / www.21cnjy.com )电荷的两个相同金属小球A、B（可视为点电荷），相隔一定距离，两球之间的相互吸引力的大小是F．今让第三个相同的不带电金属小球C先后与A、B两球接触后移开，这时A、B两球之间的相互作用力为（ ）
A．吸引力， B．吸引力， C．排斥力， D．排斥力，
13．在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
14．关于感应电动势，下列说法正确的是（ ）
A．穿过线圈中磁通量变化越大，感应电动势越大
B．穿过线圈中的磁通量越大，感应电动势越大
C．穿过线圈的磁通量为零，感应电动势一定为零
D．穿过线圈的磁通量变化越快，感应电动势越大
15．关于感应电动势和感应电流，下列说法中正确的是（ ）
A．只有当电路闭合，且穿过电路的磁通量变化时，电路中才有感应电动势
B．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生
C．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电动势
D．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电流
16．如图所示的有界匀强磁场中有一闭合矩形导线框，则在图示时刻能产生感应电流的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
17．如图所示，一根有质量的金属棒MN ( http: / / www.21cnjy.com )，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力，为了使拉力等于零，可（ ）
( http: / / www.21cnjy.com )
A．适当减小磁感应强度 B．使磁场反向
C．适当增大电流强度 D．使电流反向
18．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部．当小磁针静止时，小磁针指向如图所示，其中是正确的（ ）
( http: / / www.21cnjy.com )
A．a B．b C．c D．d
19．如图所示，一带正电的离子束沿图中箭头方向通过两磁极间时，它受的洛伦兹力方向（ ）
( http: / / www.21cnjy.com )
A．向上 B．向下 C．向N极 D．向S极
20．下列说法不正确的是（ ）
A．静电在工业和生活中有很重要的用途，不会带来麻烦
B．静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上
C．静电应用的例子有：静电除尘、静电复印、静电喷涂、静电植绒、静电分选等
D．防止静电危害的最好办法是把产生的静电及时导走，避免越积越多，如汽车后面拖一条铁链在地上
二、填空题（本题共两小题，每空2分，共10分）
21．将长0.5m通过4A电流的通 ( http: / / www.21cnjy.com )电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁疗感应强度B大小为 T，若将通电导线中的电流减为2A，则这时匀强磁场的B为 T，导线受安培力为 N．
22．在用伏安法测一节干电池的电动 ( http: / / www.21cnjy.com )势和内电阻时，根据实验测得的一系列数据，画出了如图所示的U﹣I图，则被测干电池的电动势为 V，内阻为 Ω．
( http: / / www.21cnjy.com )
三、计算或简答（本题共2小题，30分）
23．（20分）（2009秋 岳麓区校级期末 ( http: / / www.21cnjy.com )）桌面上放着一个单匝矩线圈，线圈中心上方一定高度上有一竖立的条形磁体（如图），此时线圈内的磁通量为0.04Wb．把条形磁体竖放在线圈内的桌面上时，线圈的磁通量为0.12Wb，分别计算以下两个过程中线圈中的感应电动势．
（1）把条形磁体从图中位置在0.5s内放到线圈内的桌面上．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁体从图中位置在0.1s内放到线圈内的桌面上．
( http: / / www.21cnjy.com )
24．（10分）（2011 ( http: / / www.21cnjy.com )秋 遵义校级期末）在倾角为θ=30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，导体棒处在方向竖直向下的匀强磁场，如图所示，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上，求磁感应强度B的大小？
( http: / / www.21cnjy.com )
2015-2016学年江苏省泰州市泰兴一中高二（上）限时训练物理试卷（必修）
参考答案与试题解析
一、选择题（每题3分）
1．保护知识产权，抵制盗 ( http: / / www.21cnjy.com )版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的那一个（ ）
A．6.2×10﹣19C B．6.4×10﹣19C C．6.6×10﹣19C D．6.8×10﹣19C
考点： 元电荷、点电荷．
专题： 电场力与电势的性质专题．
分析： 元电荷又称“基本电量”，在各种 ( http: / / www.21cnjy.com )带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，常用符号e表示，任何带电体所带电荷都是e的整数倍，据此可正确解答．
解答： 解：电子电荷量的大小是最小的， ( http: / / www.21cnjy.com )人们把最小电荷叫做元电荷，任何带电体所带电荷都是e的整数倍，因此该带电量为电子电量e=1.6×10﹣19C的整数倍，将四个选项中的电量除以电子电量得数为整数倍的便是可能正确的数字，故ACD错误，B正确．
故选：B．
点评： 本题是基础的题目，考查的就是学生对基本知识的应用情况，平时要注意提高应用所学知识解决实际问题的能力．
2．如图所示是电场中某区域的电场线分布图如图所示，A是电场中的一点，下列判断中正确的是（ ）
( http: / / www.21cnjy.com )
A．A点的电场强度方向向左
B．A点的电场强度方向向右
C．负点电荷在A点受力向右
D．正点电荷受力沿电场线方向减小
考点： 电场强度；电场线．
专题： 电场力与电势的性质专题．
分析： 由图可知，电场线是平行等间距，则是匀强电场．而匀强电场大小与方向均相同．
解答： 解：A、A点的电场强度方向即为该点的切线方向，所以沿电场线向右．故A错误；
B、A点的电场强度方向即为该点的切线方向，所以沿电场线向右．故B正确；
C、正点电荷在某点所受电场力方向与该点的电场强度方向相同，而负点电荷在A点受力方向则相反．故C错误；
D、正点电荷在某点所受电场力方向与该点的电场强度方向相同，由于是匀强电场，所以正点电荷受力不变．故D错误；
故选：B
点评： 电场强度的方向为正点电荷在某点所受电场力方向，也可以是电场线某点的切线方向．
3．某电场的电场线如图所示，则某点电荷A和B所受电场力的大小关系是（ ）
( http: / / www.21cnjy.com )
A．FA＞FB B．FA＜FB
C．FA=FB D．电荷正负不明无法判断
考点： 电场强度．
专题： 电场力与电势的性质专题．
分析： 电场线密的地方电场的强度大，电场线疏的地方电场的强度小；再据F=Eq判断即可．
解答： 解：电场线密的地方电场的强 ( http: / / www.21cnjy.com )度大，电场线疏的地方电场的强度小，由图可知，A点的电场线密，所以A点的电场强度大，电荷在A点受到的电场力大，所以FA＞FB，故A正确，BCD错误．
故选：A．
点评： 加强基础知识的学习，掌握住电场线的特点，知道电场线密的地方电场的强度大，电场线疏的地方电场的强度小即可解决本题．
4．一个带电小球，用细线悬挂在水平方向的匀强电场中，当小球静止后把细线烧断，在小球将（假设电场足够大）（ ）
A．做自由落体运动 B．做曲线运动
C．做匀加速直线运动 D．做变加速直线运动
考点： 物体做曲线运动的条件．
专题： 物体做曲线运动条件专题．
分析： 对小球受力分析，当把细线烧断后，小球只受到重力和电场力的作用，并且初速度为零，由此来判断小球的运动的情况．
解答： 解：当把细线烧断后，小球只受到重 ( http: / / www.21cnjy.com )力和恒定的电场力的作用，由于小球的初速度又为零，所以小球将沿着合力的方向做匀加速直线运动，所以C正确．
故选C．
点评： 物体的运动的情况是由受力的情 ( http: / / www.21cnjy.com )况和初速度的方向之间的关系决定，对物体受力分析，找出合力与初速度的方向之间的关系即可判断物体的运动的情况．
5．关于电容器的电容，下列说法正确的是（ ）
A．电容器所带的电荷越多，电容就越大
B．电容器两极板间的电压越高，电容就越大
C．电容器所带电荷增加一倍，电容就增加一倍
D．电容是描述电容器容纳电荷本领的物理量
考点： 电容．
专题： 电容器专题．
分析： 电容表征电容器容纳电荷的本领大小，由电容器本身的特性决定，与两极板间的电压、所带的电荷量无关．
解答： 解：A、电容器所带的电荷越多，两板间电压越大，电容C=不变，故A错误．
B、电容器两极板间的电压越高，所带的电荷越多，电容C=不变，故B错误．
C、电容器所带电荷增加一倍，两极板间的电压增加一倍，电容C=不变，故C错误．
D、电容的物理意义是表征电容器容纳电荷本领的大小．故D正确．
故选D
点评： 电容C=，采用的是比值定义法，有比值定义法共性，C与U、Q无关，由电容器本身决定．
6．电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是（ ）
A．电动机消耗的电能为 B．电动机消耗的电能为I2Rt
C．电动机线圈生热为I2Rt D．电动机线圈生热为
考点： 电功、电功率．
专题： 恒定电流专题．
分析： 对于电动机来说，不是纯电阻电路，总功率的大小要用P=UI来计算，电动机线圈发热的功率为I2R．
解答： 解：对于电动机，由于不是纯电阻电路，所以欧姆定律不能使用，
电动机的总功率的大小为P=UI，所以消耗的总的电能为UIt，所以AB错误；
电动机线圈发热的功率为I2R，所以电动机线圈产生的热量为Q=I2Rt，所以C正确．
故选C．
点评： 对于电功率的计算，一定要分析清楚是不是纯电阻电路，对于非纯电阻电路，总功率和发热功率的计算公式是不一样的．
7．一只电炉的电阻丝和一台电动机线圈的 ( http: / / www.21cnjy.com )电阻相等，都是R，设通过的电流强度相同，则在相同时间内，关于这只电炉和这台电动机的发热情况，下列说法正确的是（ ）
A．电炉和电动机产生的热量相等
B．电炉产生的热量多于电动机产生的热量
C．电动机产生的热量多于电炉产生的热量
D．因为不是同一类用电器，产生的热量多少无法判断
考点： 电功、电功率．
专题： 恒定电流专题．
分析： 用电器的发热的功率要用P=I2R来计算，根据焦耳定律可以分析产生的热量的大小．
解答： 解：用电器产生的热量要根据焦耳定律来计算，由题可知，电阻相等，电流相等，时间相同；
所以根据Q=I2Rt可知，电炉产生的热量等于电动机产生的热量，所以A正确．
故选：A．
点评： 在计算电功率的公式中， ( http: / / www.21cnjy.com )总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．
8．如图所示，a、b是两电阻R1和R2 ( http: / / www.21cnjy.com )的I﹣U图象，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1和R2并联，则并联后的总电阻的I﹣U图象（ ）
( http: / / www.21cnjy.com )
A．一定在区域Ⅰ B．一定在区域Ⅱ C．一定在区域Ⅲ D．不能确定
考点： 欧姆定律；串联电路和并联电路．
专题： 恒定电流专题．
分析： 根据电阻的并联确定R1、R2、R并之间的大小关系，根据欧姆定律判断电压相同时的电流大小，分析坐标图不同区域的意义即可解决．
解答： 解：∵并联电路中总电阻小于任何一个分电阻；
∴R1、R2并联后的总电阻R并小于两电阻中的任何一个分电阻；
根据欧姆定律可知：当它们两端加相同的电压时，通过R并的电流最大，故它的I﹣U图线在区域Ⅲ．
故选C．
点评： 本题考查了电阻的并联特点和欧姆定律的应用，解决本题的关键是弄清楚图象中横纵坐标的物理含义．
9．关于磁感应强度的大小，以下说法中正确的是（ ）
A．一段通电导线在磁场中某处所受安培力大（小），该处磁感应强度就大（小）
B．磁感线密集处磁感应强度就大
C．通电导线在磁场中受安培力为零处，磁感应强度一定为零
D．磁感应强度B反比于检验电流元IL
考点： 磁感应强度．
专题： 电磁学．
分析： 磁感应强度是采用比值法定义的，B大小与F、IL无关，由磁场本身决定的，磁感线可以形象的描述磁感应强度的大小和方向，磁感线密的地方磁感应强度大，磁感线稀的地方磁感应强度小．
解答： 解：磁感应强度是采用比值法定义的，被定义的物理量B与公式中的物理量F、IL无关，B的大小由磁场本身决定，故AD错误；
当导线电流方向和磁场方向相同或相反时，电流不受安培力作用，此时磁感应强度并不为零，故C错误；
像电场线一样，磁感线可以形象的描述磁感应强度的大小和方向，磁感线密的地方磁感应强度大，磁感线稀的地方磁感应强度小，故B正确．
故选B．
点评： 对于物理量中的基本物理量一定明确其含义、如何定义的、定义公式特点等，不能相互混淆，因此对这些基本物理知识要加强理解和应用．
10．磁感应强度的单位特斯拉，用国际单位制中的基本单位可表示为（ ）
A．N/A m B．kg/A s2 C．kg m2/s2 D．kg m2/A s2
考点： 磁感应强度．
分析： 在国际单位制中，磁感应强度的单位是特斯拉，根据物理学公式分析答题．
解答： 解：磁感应强度B=，磁感应强度单位为T，则1T===1，故ABC错误，D正确；
故选：B
点评： 本题考查了单位制的知识，熟练掌握物理学公式、知道各物理量的单位是正确解题的关键．注意A不是由国际单位制表示的，故不能选．
11．关于磁场对通电直导线作用力的大小，下列说法中正确的是（ ）
A．通电直导线跟磁场方向平行时作用力最小，但不为零
B．通电直导线跟磁场方向垂直时作用力最大
C．作用力的大小跟导线与磁场方向的夹角大小无关
D．通电直导线跟磁场方向不垂直时肯定无作用力
考点： 左手定则．
分析： 本题考查了产生条件、大小与方向，当 ( http: / / www.21cnjy.com )电流方向与磁场平行时不受安培力，根据左手定则可知安培力的方向与磁场垂直．引用公式F=BIL时，注意要求磁场与电流垂直，若不垂直应当将导线沿磁场与垂直与磁场分解，因此垂直时安培力最大．
解答： 解：通电导体受安培力 ( http: / / www.21cnjy.com )的条件为导线与磁场有一定夹角，当通电直导线与磁场方向平行时，导线不受安培力作用，当导线与磁场方向垂直时，安培力最大，最大值为F=BIL，根据左手定则可知安培力的方向与磁场垂直，故ACD错误，B正确．
故选：B．
点评： 本题属于基础题目，考查了安培力的产生、大小与方向，要正确判断安培力方向应熟练应用左手定则．
12．如图所示，带等量异种电荷的两个相 ( http: / / www.21cnjy.com )同金属小球A、B（可视为点电荷），相隔一定距离，两球之间的相互吸引力的大小是F．今让第三个相同的不带电金属小球C先后与A、B两球接触后移开，这时A、B两球之间的相互作用力为（ ）
A．吸引力， B．吸引力， C．排斥力， D．排斥力，
考点： 库仑定律．
分析： 理解库仑定律的内容，知道带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．
解答： 解：假设A带电量为Q，B带电量为﹣Q，
两球之间的相互吸引力的大小是F=
第三个不带电的金属小球C与A接触后，A和C的电量都为，
C与B接触时先中和再平分，则C、B分开后电量均为﹣，
这时，A、B两球之间的相互作用力的大小F′==，由于带异种电荷，则出现相互吸引，故A正确，BCD错误；
故选：A．
点评： 要清楚带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．
根据库仑定律的内容，找出变化量和不变量求出问题．
13．在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
考点： 左手定则．
分析： 正确应用左手定则即可判断出磁场、电流、安培力三者之间的关系即可解答本题，应用时注意安培力产生条件．
解答： 解：根据左手定则可知：ABCD ( http: / / www.21cnjy.com )三图中电流、磁场、安培力方向均和左手定则中要求方向一致，故正确；C图中电流和磁场方向一致，不受安培力，故C错误．
本题选错误的，故选：C．
点评： 安培定则、左手定则、右手定则等应用容易混淆，因此平时要加强训练，熟练应用这几种定则进行有关物理量的判断．
14．关于感应电动势，下列说法正确的是（ ）
A．穿过线圈中磁通量变化越大，感应电动势越大
B．穿过线圈中的磁通量越大，感应电动势越大
C．穿过线圈的磁通量为零，感应电动势一定为零
D．穿过线圈的磁通量变化越快，感应电动势越大
考点： 法拉第电磁感应定律．
专题： 电磁感应与电路结合．
分析： 由磁生电的现象叫电磁感应现象，由 ( http: / / www.21cnjy.com )电生磁的现象叫电流的磁效应．只有当线圈的磁通量发生变化时，才会有感应电流出现，而感应电流的大小则是由法拉第电磁感应定律来得．
解答： 解：A、穿过电路的磁通量越大，不能得出磁通量的变化率越大，所以感应电动势不一定越大．故A错误；
B、电路中磁通量的改变量越大，不能得出磁通量的变化率越大，所以感应电动势不一定越大．故B错误；
C、若电路中某时刻磁通量为零，但磁通量的变化率不一定为零，则该时刻感应电流不一定为零，故C错误；
D、电路中磁通量变化越快，即磁通量的变化率大，所以感应电动势一定越大，故D正确；
故选：D．
点评： 当电阻一定时，感应电流的大小与感应电动势成正大，而感应电动势却由磁通量的变化率决定，与磁通量大小及磁通量变化大小均无关．
15．关于感应电动势和感应电流，下列说法中正确的是（ ）
A．只有当电路闭合，且穿过电路的磁通量变化时，电路中才有感应电动势
B．只要穿过闭合电路中的磁通量不为零，闭合电路中就一定有感应电流发生
C．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电动势
D．不管电路是否闭合，只要穿过电路的磁通量变化，电路中就有感应电流
考点： 感生电动势、动生电动势．
分析： 当穿过电路的磁通量发生变化时，电路中就有感应电动势，电路闭合时，电路才有感应电流．
解答： 解：A、不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势产生．故A错误．
B、当穿过电路的磁通量发生变化时，电路中就有感应电动势产生，而只有当电路闭合，电路中才有感应电流．故B错误．
C、只有穿过闭合电路的磁通量发生变化，电路中才有感应电流．故C正确，D错误．
故选：C．
点评： 本题考查产生感应电流与感应电动势的条 ( http: / / www.21cnjy.com )件，可以与直流电路类比理解．产生感应电流的条件有两个：一是电路必须闭合；二是穿过电路的磁通量必须变化．
16．如图所示的有界匀强磁场中有一闭合矩形导线框，则在图示时刻能产生感应电流的是（ ）
A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )
考点： 感应电流的产生条件．
分析： 要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，回路要闭合．
解答： 解：A、保持线框平面始终与磁感线平行，线框在磁场中向右运动，磁通量一直为零，磁通量不变，无感应电流，故A错误；
B、保持线框平面始终与磁感线垂直，线框在磁场中向上运动，磁通量不变，无感应电流，故B错误；
C、保持线框平面始终与磁感线垂直，线框在磁场中向右运动，故磁通量不变，无感应电流，故C错误；
D、保持线框平面始终与磁感线垂直，线框在磁场中向右运动，离开磁场，磁通量减小，有感应电流，故D正确；
故选：D．
点评： 本题关键明确产生感应电流的条件是：回路闭合、磁通量改变．
17．如图所示，一根有质量的金属棒M ( http: / / www.21cnjy.com )N，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力，为了使拉力等于零，可（ ）
( http: / / www.21cnjy.com )
A．适当减小磁感应强度 B．使磁场反向
C．适当增大电流强度 D．使电流反向
考点： 安培力．
分析： 通电导线在磁场中的受到安培力作用，由公式F=BIL求出安培力大小，由左手定则来确定安培力的方向．
解答： 解：棒的中部处于方向垂直纸面向 ( http: / / www.21cnjy.com )里的匀强磁场中，棒中通有电流，方向从M流向N，根据左手定则可得，安培力的方向竖直向上，由于此时悬线上有拉力，为了使拉力等于零，则安培力必须增加．所以适当增加电流强度，或增大磁场；
而使电流或磁场反向时，只能使安培力反向，拉力将一定增大；故只有C正确，ABD错误；
故选：C．
点评： 本题考查安培力在共点力平衡中的应用；要学会区分左手定则与右手定则，前者是判定安培力的方向，而后者是判定感应电流的方向．
18．有a、b、c、d四个小磁针，分别放置在通电螺线管的附近和内部．当小磁针静止时，小磁针指向如图所示，其中是正确的（ ）
( http: / / www.21cnjy.com )
A．a B．b C．c D．d
考点： 通电直导线和通电线圈周围磁场的方向．
分析： 利用安培定则判断出通电螺线管周围 ( http: / / www.21cnjy.com )磁场方向，注意螺线管内部和外部磁场方向不同，然后根据小磁针静止时N极所指的方向和磁感线的方向一致，从而判断出小磁针静止时方向．
解答： 解：根据安培定则可知通电螺 ( http: / / www.21cnjy.com )线管N极在右端，因此右侧磁场方向水平向右，小磁针c位置不对；上方磁场方向水平向左，所以小磁针d位置正确；左侧水平向右，a位置不对；内部水平向右，b位置不对，故ABC错误，D正确．
故选D．
点评： 本题比较简单，考察了通电螺线管周围磁场方向，注意磁感线是闭合曲线，外部从N极到S极，内部从S极到N极．
19．如图所示，一带正电的离子束沿图中箭头方向通过两磁极间时，它受的洛伦兹力方向（ ）
( http: / / www.21cnjy.com )
A．向上 B．向下 C．向N极 D．向S极
考点： 左手定则．
专题： 带电粒子在磁场中的运动专题．
分析： 带电粒子在磁场中运动时受到洛 ( http: / / www.21cnjy.com )伦兹力方向根据左手定则判断，由磁感线方向确定手心方向，由电荷运动方向确定四指指向，由大拇指指向来判断洛伦兹力的方向．
解答： 解：由图可知，磁场方向从N极指 ( http: / / www.21cnjy.com )向S极，根据左手定则可知，让四指指向与正电荷运动方向相同，让磁感线穿过手心，根据大拇指的指向即可判断出洛伦兹力的方向，由此可知洛伦兹力的方向向上，故A正确，BCD错误．
故选：A．
点评： 本题考查基本定则的运用能力．运用左手判断洛伦兹力方向时，要注意四指指向正电荷的运动方向或负电荷运动的反方向．
20．下列说法不正确的是（ ）
A．静电在工业和生活中有很重要的用途，不会带来麻烦
B．静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上
C．静电应用的例子有：静电除尘、静电复印、静电喷涂、静电植绒、静电分选等
D．防止静电危害的最好办法是把产生的静电及时导走，避免越积越多，如汽车后面拖一条铁链在地上
考点： 静电现象的解释．
分析： 静电在工业和生活中有很重要的用途，有些方面静电也会产生危害，静电除尘、静电复印、静电喷涂、静电植绒、静电分选都是静电的应用．
解答： 解：A、静电在工业和生活中有很重要的用途，有些方面静电也会产生危害，比如在高压设备、高大建筑物、油罐车等，故A错误；
B、静电除尘的原理是带电粒子受到电场力的作用，会向电极运动，最后被吸附在电极上，故B正确；
C、静电除尘、静电复印、静电喷涂、静电植绒、静电分选都是静电的应用，故C正确；
D、汽车通过后面装一条拖地的铁链，及时导走，这是防止静电危害，故D正确．
本题选错误的，故选：A
点评： 本题考查是关于静电的防止与应用，从各种实例的原理出发就可以判断出答案
二、填空题（本题共两小题，每空2分，共10分）
21．将长0.5m通过4A电 ( http: / / www.21cnjy.com )流的通电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁疗感应强度B大小为 0.15 T，若将通电导线中的电流减为2A，则这时匀强磁场的B为 0.15 T，导线受安培力为 0.15 N．
考点： 安培力；磁感应强度．
分析： 根据安培力F=BIL求出磁感应强度的大小，当电流减小，磁感应强度不变，结合F=BIL求出安培力的大小．
解答： 解：根据F=BIL得，匀强磁场的磁感应强度为：
B===0.15T
当电流减小时，磁感应强度不变，仍为：
B=0.15T
则导线所受的安培力为：
F=BI′L=0.15×2×0.5N=0.15N
故答案为：0.15，0.15，0.15．
点评： 解决本题的关键知道 ( http: / / www.21cnjy.com )磁感应强度的大小由磁场本身的因素决定，与电流、安培力的大小无关，掌握安培力的大小公式，当B与I平行，F=0，当B与I垂直，F=BIL．
22．在用伏安法测一节干电池的电动势和内电 ( http: / / www.21cnjy.com )阻时，根据实验测得的一系列数据，画出了如图所示的U﹣I图，则被测干电池的电动势为 1.5 V，内阻为 0.5 Ω．
( http: / / www.21cnjy.com )
考点： 测定电源的电动势和内阻．
专题： 实验题．
分析： 电源的U﹣I图象与纵轴交点坐标值是电源的电动势，图象斜率的绝对值是电源的内阻．
解答： 解：由图示电源U﹣I图象可知，图象与纵轴交点坐标值为1.5，则电源电动势E=1.5V，
电源内阻：r===0.5Ω
故答案为：1.5；0.5
点评： 本题考查了求电源电动势与内阻的方法，要掌握应用图象法处理实验数据的方法，特别注意图象纵坐标不是从0开始的，难度不大，属于基础题．
三、计算或简答（本题共2小题，30分）
23．（20分）（2009秋 岳麓区校级期末 ( http: / / www.21cnjy.com )）桌面上放着一个单匝矩线圈，线圈中心上方一定高度上有一竖立的条形磁体（如图），此时线圈内的磁通量为0.04Wb．把条形磁体竖放在线圈内的桌面上时，线圈的磁通量为0.12Wb，分别计算以下两个过程中线圈中的感应电动势．
（1）把条形磁体从图中位置在0.5s内放到线圈内的桌面上．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁体从图中位置在0.1s内放到线圈内的桌面上．
( http: / / www.21cnjy.com )
考点： 法拉第电磁感应定律．
专题： 电磁感应与电路结合．
分析： （1）求出条形磁铁从图示位置到放到线圈内这段过程中的磁通量的变化量，根据法拉第电磁感应定律：去进行求解．
（2）磁通量的变化量与第一问相同，时间减少，匝数变为100匝，根据法拉第电磁感应定律：求出感应电动势．
解答： 解：（1）由法拉第电磁感应定律：=
（2）由法拉第电磁感应定律：==80V
答：（1）把条形磁铁从图中位置在0.5s内放到线圈内的桌面上产生的感应电动势为0.16V．
（2）换用100匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁铁从图中位置在0.1s内放到线圈内的桌面上，产生的感应电动势为80V．
点评： 解决本题的关键掌握法拉第电磁感应定律，本题是属于非常基础的题目，适合初学法拉第电磁感应定律的学生．
24．（10分）（2011秋 遵义校级期末） ( http: / / www.21cnjy.com )在倾角为θ=30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，导体棒处在方向竖直向下的匀强磁场，如图所示，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上，求磁感应强度B的大小？
( http: / / www.21cnjy.com )
考点： 安培力；共点力平衡的条件及其应用．
分析： 根据共点力平衡求出安培力的大小，通过安培力大小公式求出磁感应的强度大小．
解答： 解：根据共点力平衡有：FA=mgtan30°
又FA=BIL
解得：B=．
答：磁感应强度B的大小为．
点评： 解决本题的关键能够正确地受力分析，运用共点力平衡进行求解，会运用左手定则判断安培力的方向．
同课章节目录
