物理必修一人教 1.5 专题运动图像 课件（共18张PPT）

课件18张PPT。专题运动图象 图象具有简明、直观等特点，用图象来研究物理现象、描述物理规律是物理学中常用的一种重要方法。图象中最典型的是运动图象，它是学习其他图象的基础，主要有s-t图和v-t图，它们能形象直观地反映出物体的运动情况，图线的上的点、线段、截距、斜率及与t轴所围的面积等都有明确的含义。
在近几年的高考试卷中，图象的问题经常出现，而且要求较高，这不仅是因为图象是数学方法在物理学中的具体应用的一个重要方面，更重要的是因为在理解图象物理意义的基础上，运用图象对一些问题进行定性分析很方便，不但提高了解题的能力和技巧，而且还能解决一些中学阶段公式法无法解决的问题。关于图象—— 你了解运动图象的

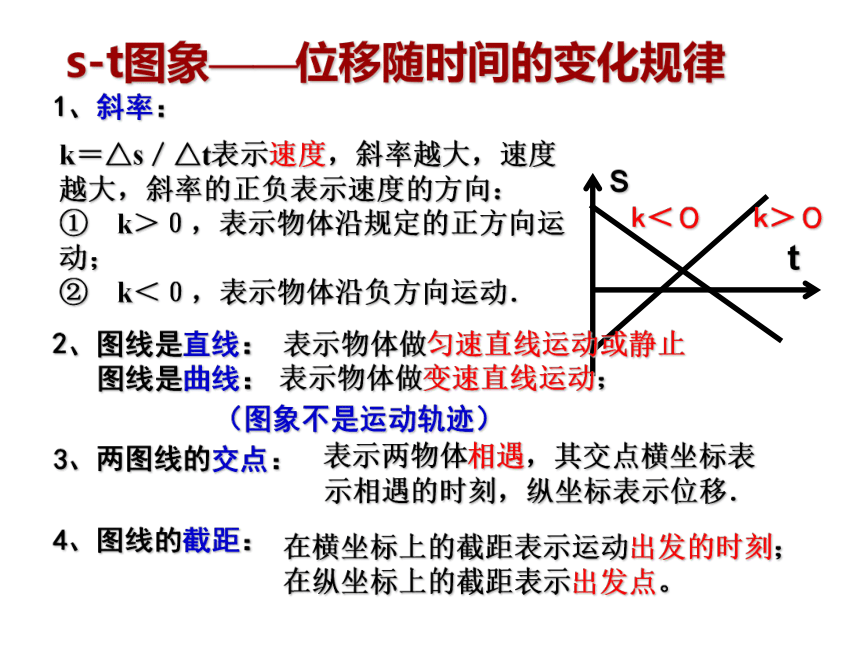

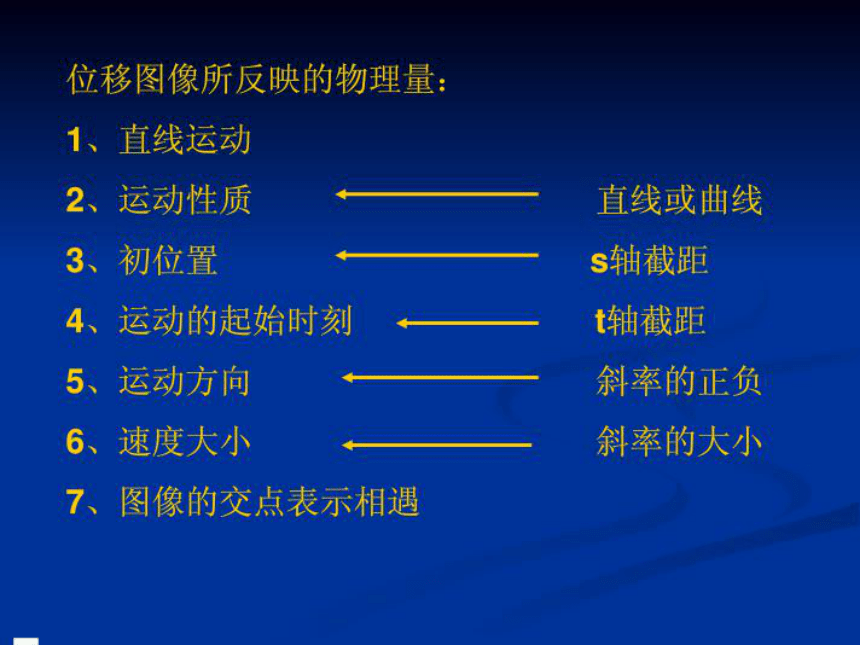

物理意义吗？思考讨论——s-t图象——位移随时间的变化规律1、斜率：2、图线是直线：
图线是曲线：3、两图线的交点：4、图线的截距：（图象不是运动轨迹）k＝△s／△t表示速度，斜率越大，速度越大，斜率的正负表示速度的方向：
①　k＞０，表示物体沿规定的正方向运动；

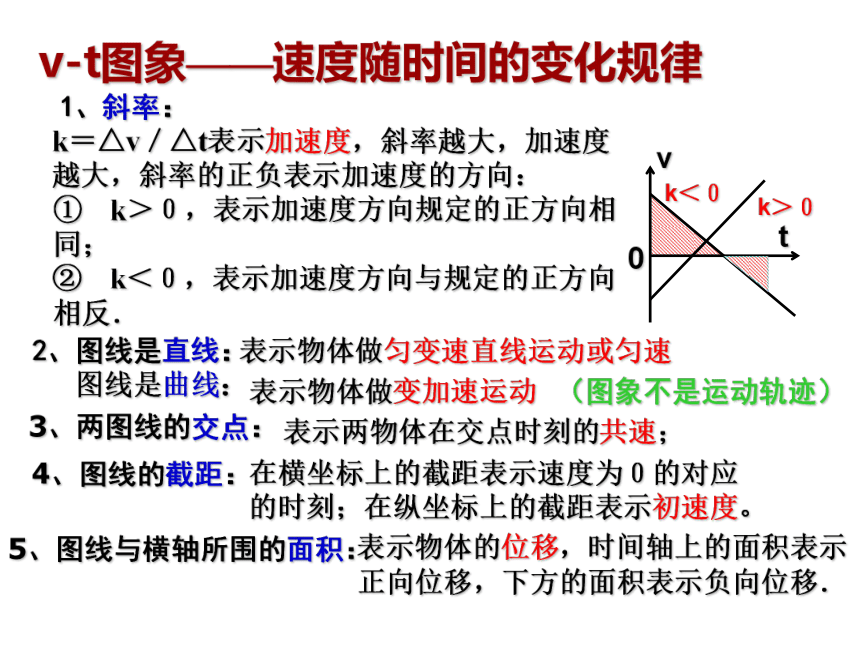

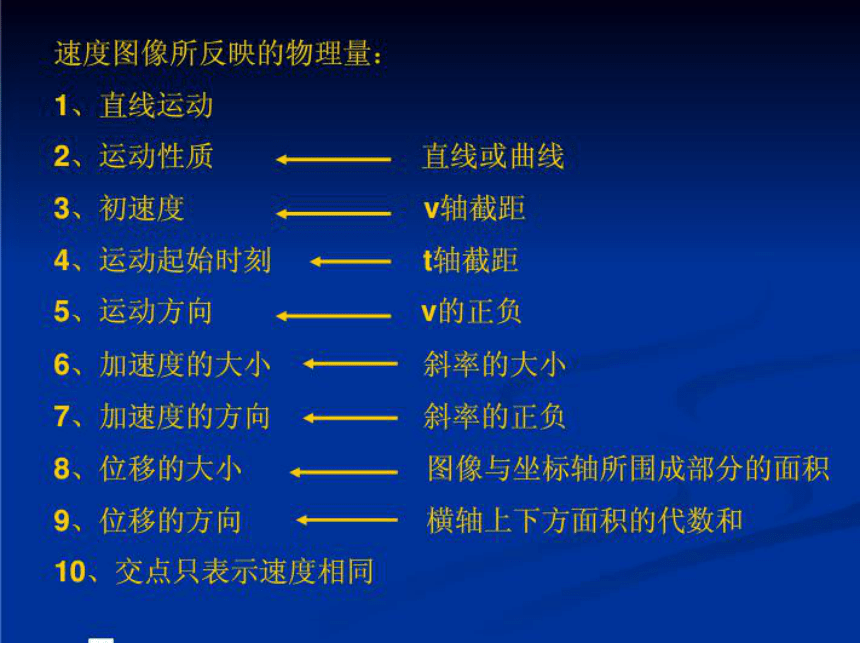

②　k＜０，表示物体沿负方向运动．表示物体做匀速直线运动或静止表示物体做变速直线运动；表示两物体相遇，其交点横坐标表示相遇的时刻，纵坐标表示位移．在横坐标上的截距表示运动出发的时刻；在纵坐标上的截距表示出发点。v-t图象——速度随时间的变化规律 1、斜率：2、图线是直线：
图线是曲线：3、两图线的交点：5、图线与横轴所围的面积：4、图线的截距：（图象不是运动轨迹）k＝△v／△t表示加速度，斜率越大，加速度越大，斜率的正负表示加速度的方向：
①　k＞０，表示加速度方向规定的正方向相同；
②　k＜０，表示加速度方向与规定的正方向相反．表示物体做匀变速直线运动或匀速表示物体做变加速运动表示两物体在交点时刻的共速；在横坐标上的截距表示速度为０的对应的时刻；在纵坐标上的截距表示初速度。表示物体的位移，时间轴上的面积表示正向位移，下方的面积表示负向位移． 1、你能指出下述这两个物体的运动有何不同吗？2、如图是“龟兔赛跑”的位移图象，看图回答：
图线___________表示乌龟的运动；兔子在____地方，____时刻开始睡觉，在_____时刻乌龟悄悄地爬过兔子
身旁；兔子睡了______时间；________先到
达终点，相差________时间.
OBCEs1t1t2t3-t1乌龟t5-t43、如图所示表示甲、乙两运动物体相对同一原点的位移—时间图象，下面有关说法中正确的是（ ）
A、甲和乙都作匀变速直线运动
B、甲、乙运动的出发点相距s0
C、乙的速率大于甲的速率
D、乙比甲早出发t1的时间BC4、一质点作直线运动的位移—时间图象如右图所示，试求出物体在各段时间内的速度及全程的平均速度。vOA=20m/s, vAB=0,vBC=10m/s,
vCD=30m/sB方法点拨：v-t图中图线所围面积代表位移的方向和大小6、做直线运动物体速度图象如图所示，下面说法正确的是（ ）Ａ．t 1 时刻速度最大，t 3 时刻速度最小
Ｂ．0～t 2 与t 2 ～t 4 两段时间速度方向相反
Ｃ．0～t 1 与t 3 ～t 4 两段时间都是加速运动
Ｄ．物体不是匀变速直线运动BD7、如图(a)为一个质点的s-t图象,则下列图(b)中与之对应的v-t图为( )图(a)图(b)B8、如图所示为一做直线运动质点的v-t图象，由图象可知 ( )
A．当t ＝ 4s 时，质点对原点有最大位移
B．当t ＝ 6s 时，质点对原点有最大位移
C．在O～4s 与7～9s 这两段时间内质点运动的加速度相同
D．当t ＝9s时，质点对原点位移为零BC9、如图所示是某物体做直线运动的速度图象，下列有关物体运动情况判断正确的是（ ）
A．前两秒加速度为5 m/s2
B．4s末物体回到出发点
C．6s末物体距出发点最远
D．8s末物体距出发点最远 A10、一同学从家中出发，沿平直街道以一定的速度走到邮局，发信之后沿原路以相同的速率返回家中，设出发时方向为正，则图中能描述他的运动情况的是（ ）D
