2024年中考物理复习专题：电流和电路（含答案）

2024年中考物理复习专题：电流和电路
一、单选题
1．如图所示电路，闭合开关S后，发现L 、L 两灯泡都不亮。将一根导线的两端分别接到a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。则电路故障可能是（　　）
A．开关S接触不良 B．灯泡L 灯丝断了
C．灯泡L 灯丝短路 D．灯泡L 灯丝断了
2．下列微观世界的尺度排列顺序正确的是（ ）
A．原子—质子—原子核—夸克 B．原子—原子核—夸克—质子
C．原子—原子核—质子—夸克 D．原子核—原子—质子—夸克
3．在放学回家的路上有便于盲人行走的盲道设计，但过马路时红绿灯并没有声音的提示，疯狂物理小组利用所学知识设计了一个带有铃声的交通信号灯。要求各用电器之间互不影响，绿灯亮时电铃1响，红灯亮时电铃2响，下图电路设计中符合上述要求的是（ ）
A． B．
C． D．
4．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是
A．梳头时，空气进入头发 B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳头时，头发分子间存在引力 D．梳头时，头发的毛囊会收缩

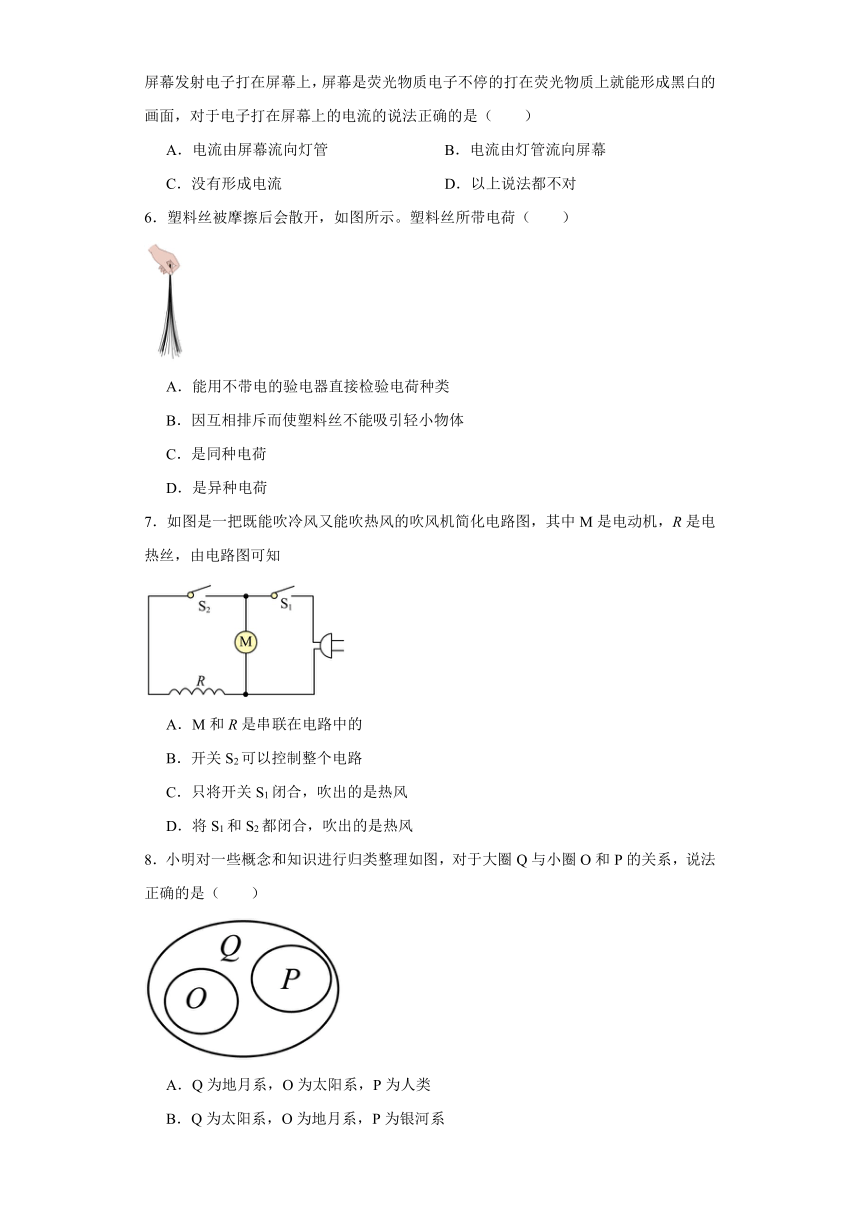

5．老牌电视机显示屏的是灯管和屏幕构成，灯管内有发热发光装置，该装置不停的向屏幕发射电子打在屏幕上，屏幕是荧光物质电子不停的打在荧光物质上就能形成黑白的画面，对于电子打在屏幕上的电流的说法正确的是（　　）
A．电流由屏幕流向灯管 B．电流由灯管流向屏幕
C．没有形成电流 D．以上说法都不对
6．塑料丝被摩擦后会散开，如图所示。塑料丝所带电荷（　　）
A．能用不带电的验电器直接检验电荷种类
B．因互相排斥而使塑料丝不能吸引轻小物体
C．是同种电荷
D．是异种电荷
7．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝，由电路图可知
A．M和R是串联在电路中的
B．开关S2可以控制整个电路
C．只将开关S1闭合，吹出的是热风
D．将S1和S2都闭合，吹出的是热风
8．小明对一些概念和知识进行归类整理如图，对于大圈Q与小圈O和P的关系，说法正确的是（　　）
A．Q为地月系，O为太阳系，P为人类
B．Q为太阳系，O为地月系，P为银河系
C．Q为原子，O为原子核中的质子，P为核外电子
D．Q为原子核，O为原子核中的质子，P为核外电子

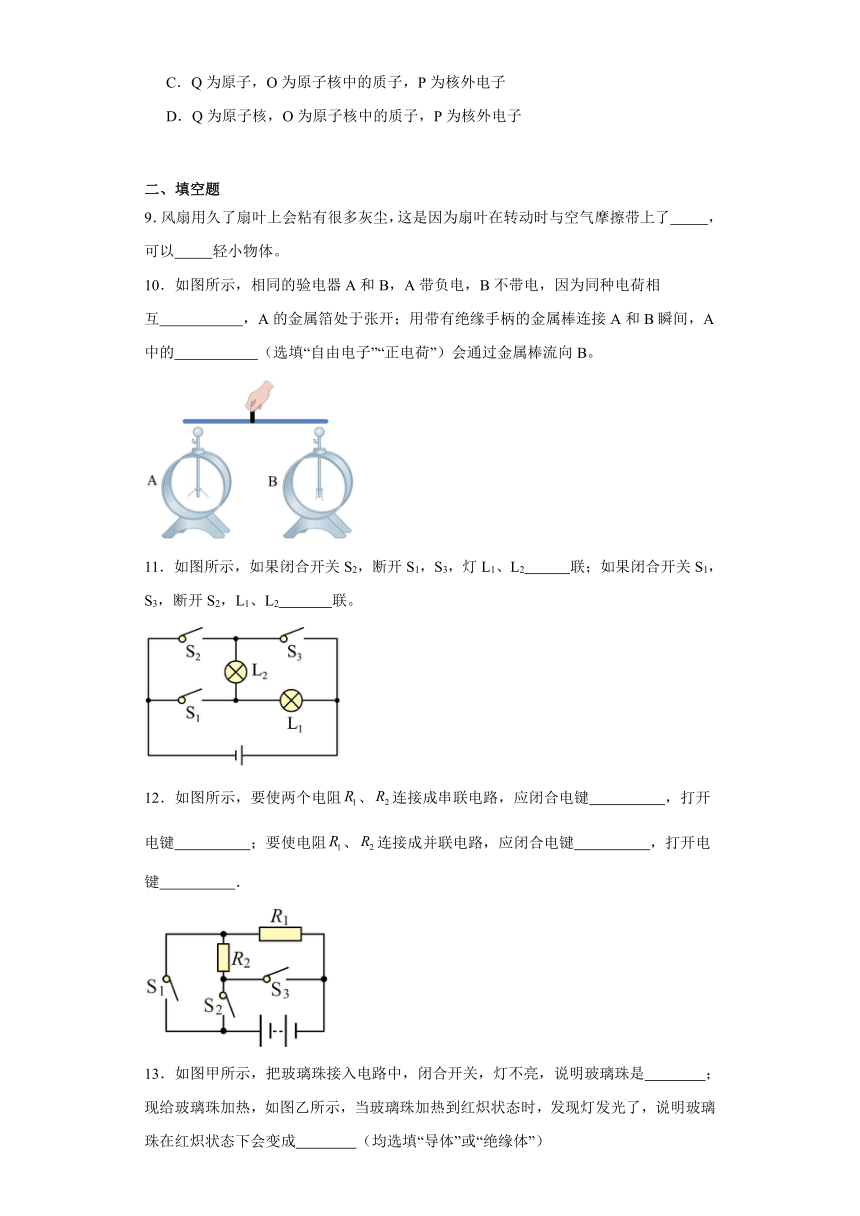

二、填空题
9．风扇用久了扇叶上会粘有很多灰尘，这是因为扇叶在转动时与空气摩擦带上了 ，可以 轻小物体。
10．如图所示，相同的验电器A和B，A带负电，B不带电，因为同种电荷相互 ，A的金属箔处于张开；用带有绝缘手柄的金属棒连接A和B瞬间，A中的 （选填“自由电子”“正电荷”）会通过金属棒流向B。
11．如图所示，如果闭合开关S2，断开S1，S3，灯L1、L2 联；如果闭合开关S1，S3，断开S2，L1、L2 联。

12．如图所示，要使两个电阻、连接成串联电路，应闭合电键 ，打开电键 ；要使电阻、连接成并联电路，应闭合电键 ，打开电键 ．
13．如图甲所示，把玻璃珠接入电路中，闭合开关，灯不亮，说明玻璃珠是 ；现给玻璃珠加热，如图乙所示，当玻璃珠加热到红炽状态时，发现灯发光了，说明玻璃珠在红炽状态下会变成 （均选填“导体”或“绝缘体”）
三、作图题
14．根据图的实物图，把相应的电路图画在方框内。
四、实验题
15．小明利用空易拉罐做了几个物理小实验：
(1)如图甲所示，在易拉罐中注入少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了 的存在；
(2)如图乙所示，用易拉罐制作一个简易针孔照相机：在易拉罐底部中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料薄膜上能看到窗外的景物成倒立的 （选填“实像”或“虚像”），形成的原理是光的 ；
(3)如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可以吸管按图中箭头 （选填“A”或“B”）所示的方向用力吹气；
(4)如图丁所示，用塑料薄膜擦过的塑料管靠近易拉罐，易拉罐 （选填“可能”或“不可能”）被吸引。
16．小明利用空易拉罐做了几个物理小实验。
（1）如图甲所示，在易拉罐中注入少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了 的存在。
（2）如图乙所示，用易拉罐制作一个简易针孔照相机：在易拉罐底部中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，用它观察窗外景物时，在塑料薄膜上能看到窗外景物 （选填“倒立”或“正立”）的像。
（3）如图丙所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离增大，可用吸管按图中箭头 （选填“A”或“B”）示的方向用力吹气。
（4）如图丁所示，用塑料薄膜摩擦过的塑料管靠近易拉罐，易拉罐 （选填“可能”或“不可能”）被吸引。
五、计算题
17．如图所示的电路中，电源保持不变，当只闭合开关时，电流表A的示数是，求：
（1）此时通过灯泡中的电流是多少A？
（2）当开关S1、S2、S3都闭合时，灯泡中的电流是，电流表A的示数是，此时灯泡和中的电流各是多少A？
18．在如图所示的电路中，闭合开关后，电流表的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍。请你解答：
(1)通过L2的电流；
(2)通过L1的电流。
参考答案：
1．D
2．C
3．C
4．B
5．A
6．C
7．D
8．C
9． 电荷 吸引
10． 排斥 自由电子
11． 串 并
12． S2 S1、S3 S1、S3 S2
13． 绝缘体 导体
14．
15． 大气压 实像 直线传播 B 不可能
16． 大气压 倒立 B 不可能
17．（1）；（2）0，0.4A
18．(1)1A；(2)2A
