人教版九年级物理第十六章第1节电压

课件44张PPT。电 压电源之父：伏特 伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

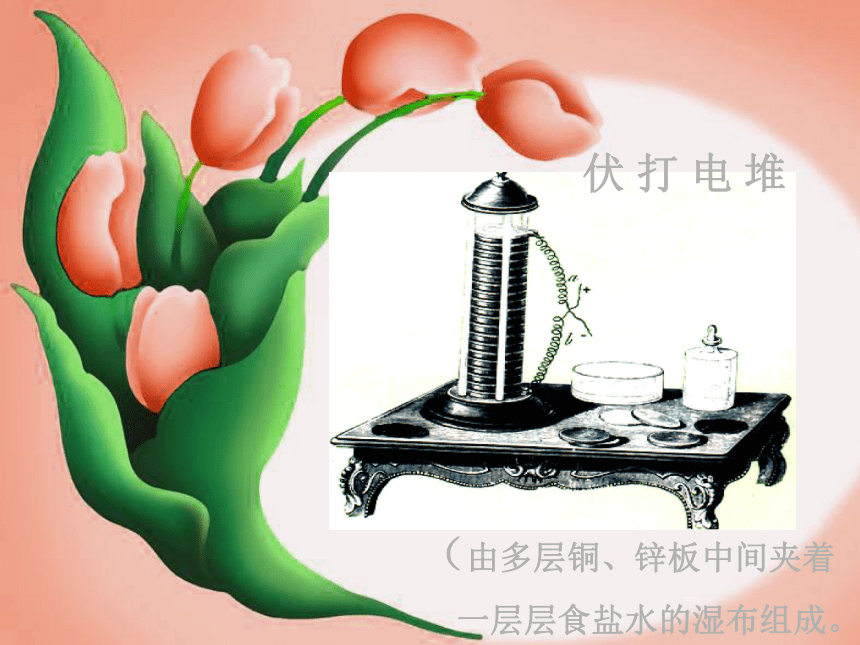

（由多层铜、锌板中间夹着

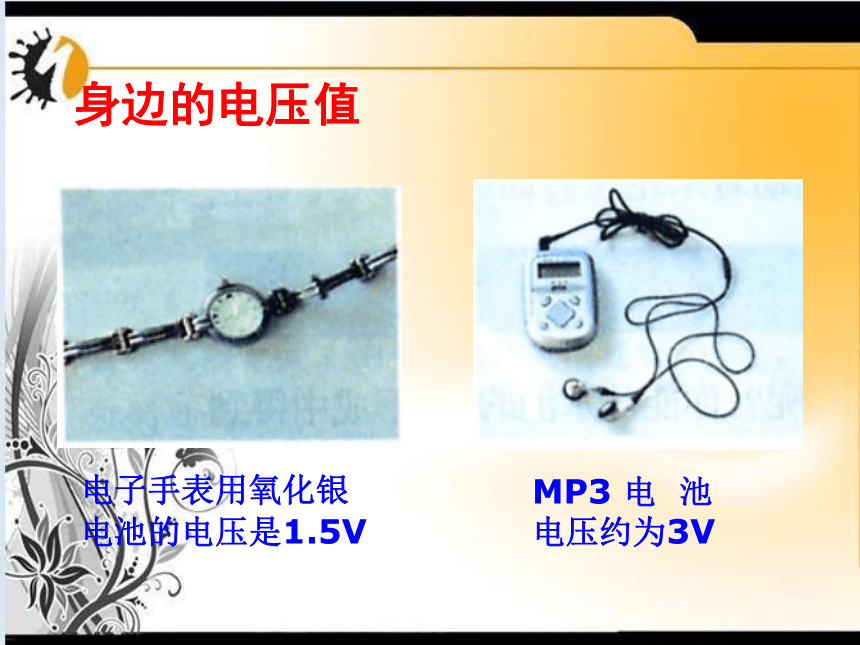

一层层食盐水的湿布组成。）伏 打 电 堆身边的电压值电子手表用氧化银
电池的电压是1.5VMP3 电 池

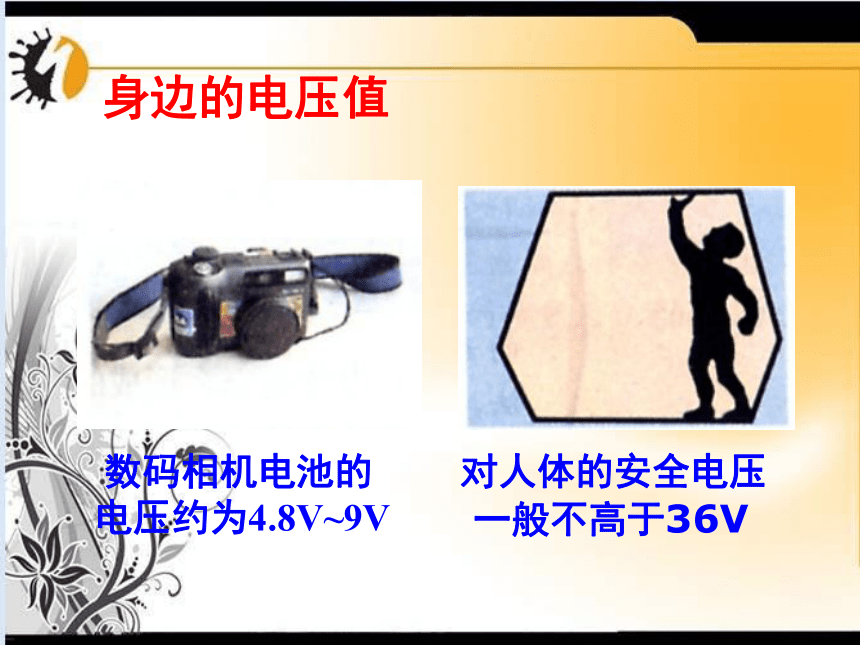

电压约为3V 身边的电压值 数码相机电池的
电压约为4.8V~9V对人体的安全电压

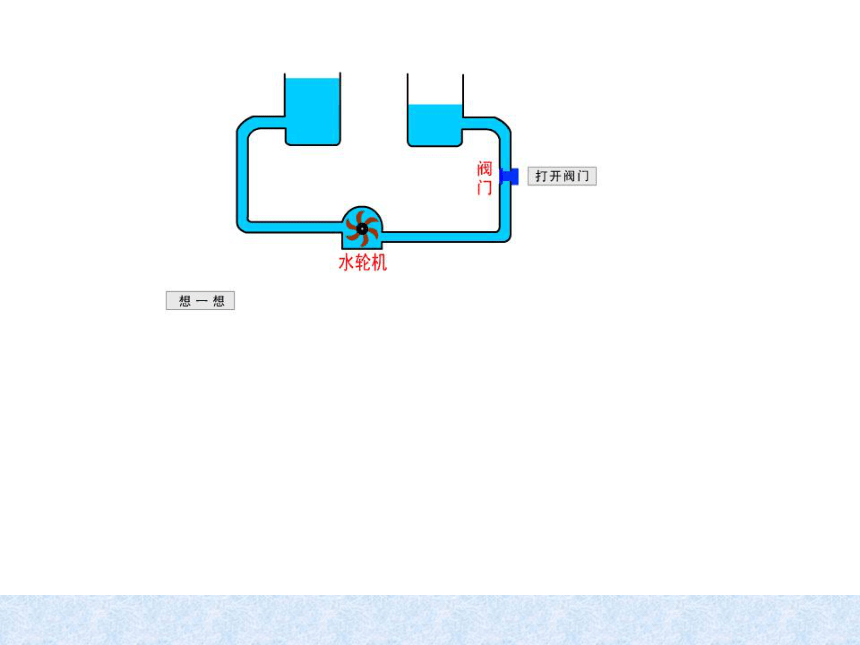

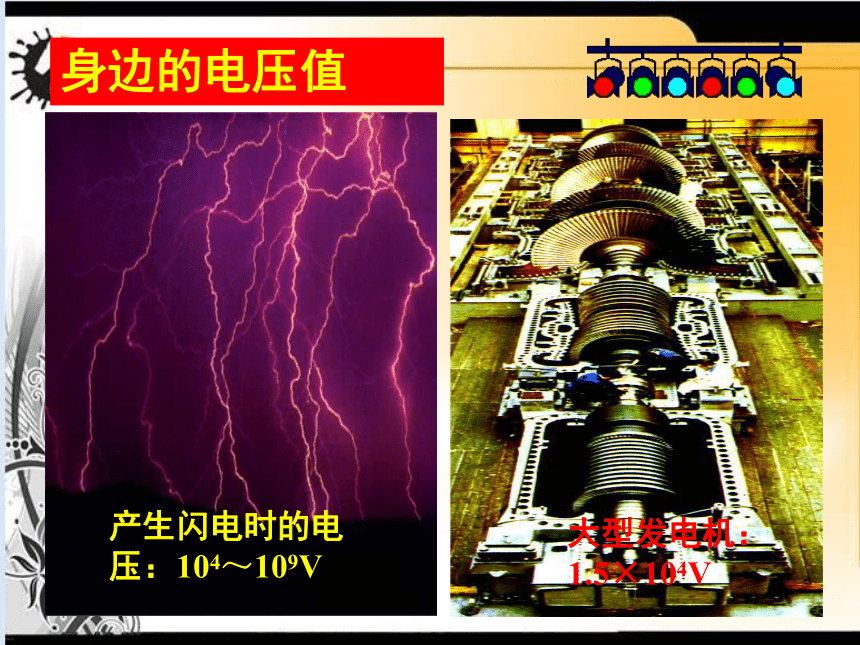

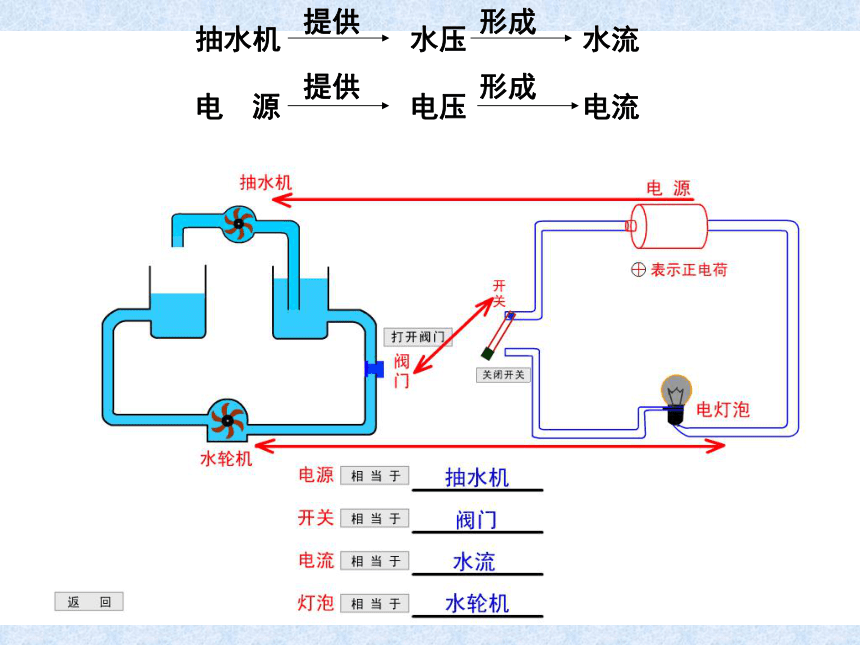

一般不高于36V 身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V水流的形成需要水压，抽水机的工作，使水路存在一个稳定的水压而保证了水流得以持续。
电流的形成需要电压，电源的作用，使
电路存在一个稳定的电压而使电流得以
持续。小结：想一想哪种理解正确我们平时说的电压是指
一段电路中某点的电压

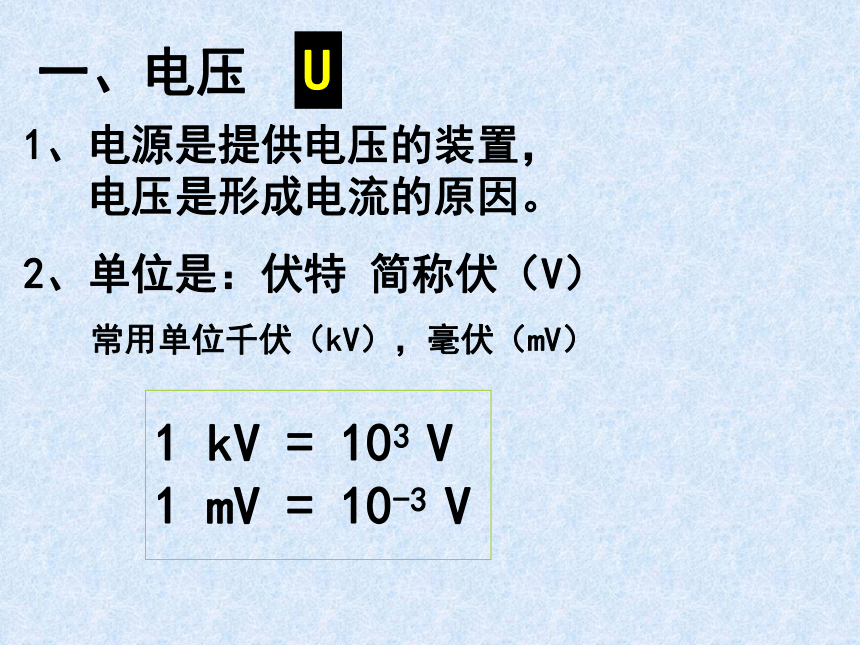

还是这段电路两端的电压1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U1 kV = 103 V
1 mV = 10-3 V比一比,赛一赛1、256kV= V2、220mV= V3、2.8×104μV= mV2.56×1050.22281、电源提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一节干电池电压为1.5V 家庭电路的电压为220V
一节蓄电池电压为2V 对人体安全电压不高于36V一、电压U 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。测量电压大小的仪器电压表1、电压表量
程为——伏。
2、每一大格
表示——伏。
3、每一小格
表示——伏。
4、此时，此电
压表的读
数——。0-31０.10.6伏1、电压表量
程为——伏。
2、每一大格
表示——伏。
3、每一小格
表示——伏。
4、此时，此电
压表的读
数——。0-155０.53伏电压表应如何使用？电压表在使用时应注意哪些问题？ 想一想：电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。 使用电压表要做到“一不二要三看清” 一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。 二.电压的测量——电压表构 造：
量 程：0-3V；0-15V
分度值：0.1V；0.5V电压表的读数二.电压的测量——电压表连接电路,测电灯1两端的电压动一动使 L1 、 L2串联,测L2两端的电压动一动使 L1 、 L2并联,测L2两端的电压动一动实验：练习使用电压表
1、测量一节电池的电压
2、测量两节串联电池的电压
3、(如图)测量串联电路中L1两端的电压判断下列三图中电压表测的是什么电压?4、说出下列电压表测的是什么电压？下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏感谢各位老师和家长朋友，请多多指教.感谢同学们的合作，请快速整理仪器!如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表 如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路测量电路两端的电压测量电路中的电流
并联在被测电路的两端串联在被测电路中在同一电路中串联位置变了，效果也变了。在同一电路中，并联位置变了，效果也变了0.6安或3安3伏或15 伏0.02安或0.1安0.1伏或0.5伏能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上使用前要调指针在零刻度，弄清分度值和量程。使用时都要使电流从正接线柱流进负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值时可用试接触法判断是否超过量程。４电压表与电流表的比较小结今天我们学到了什么？试试看：自制水果电池活动：自制水果电池
