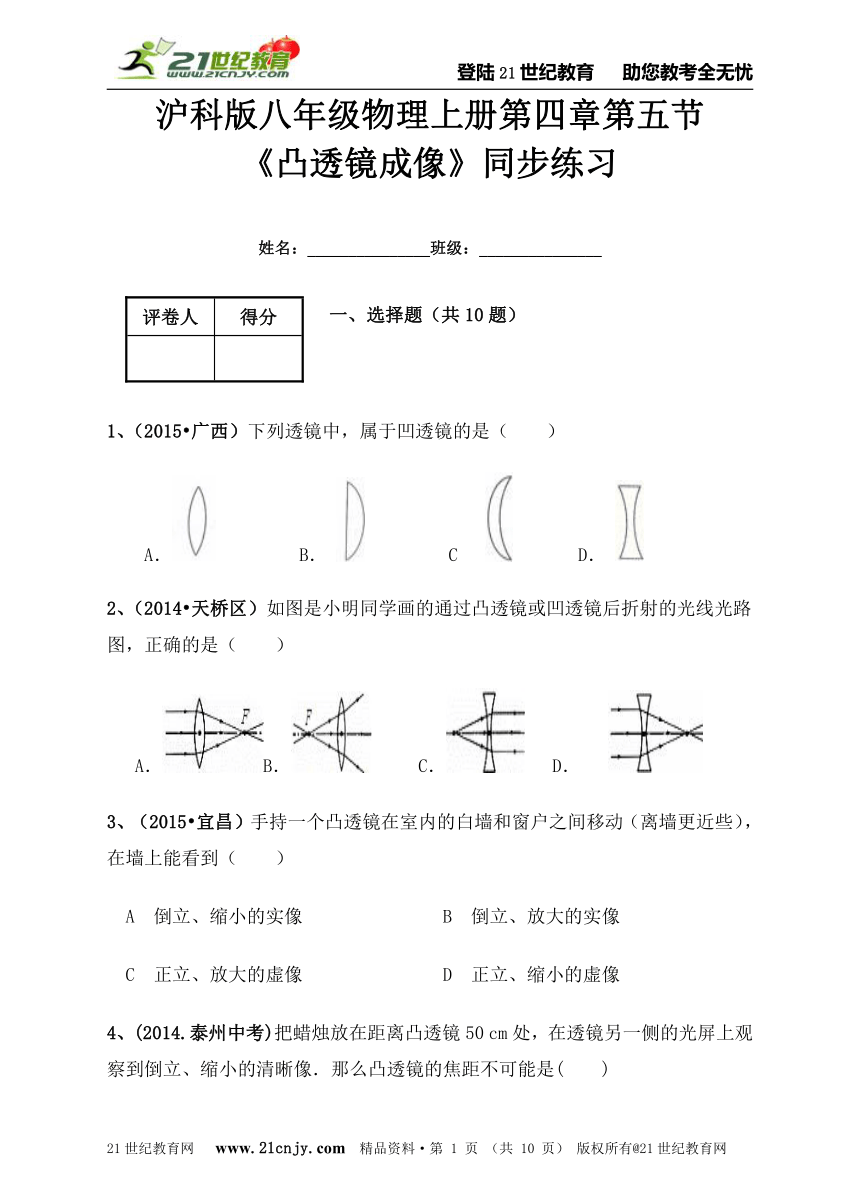

沪科版八年级物理上册第四章第五节
《凸透镜成像》同步练习
姓名:_______________班级:_______________
评卷人
得分
一、选择题(共10题)
1、(2015?广西)下列透镜中,属于凹透镜的是(  )
 ?A.???? B. ???? C? ? ? D.
2、(2014?天桥区)如图是小明同学画的通过凸透镜或凹透镜后折射的光线光路图,正确的是(  )
A.B.?? C.? D.?
3、(2015?宜昌)手持一个凸透镜在室内的白墙和窗户之间移动(离墙更近些),在墙上能看到(  )?21cnjy.com
?A?倒立、缩小的实像??????? B?倒立、放大的实像????
C?正立、放大的虚像??????? D?正立、缩小的虚像?
4、(2014.泰州中考)把蜡烛放在距离凸透镜50 cm处,在透镜另一侧的光屏上观察到倒立、缩小的清晰像.那么凸透镜的焦距不可能是(  )
A.5 cm ???????????????? B.10 cm
C.20 cm ????????????????D.30 cm

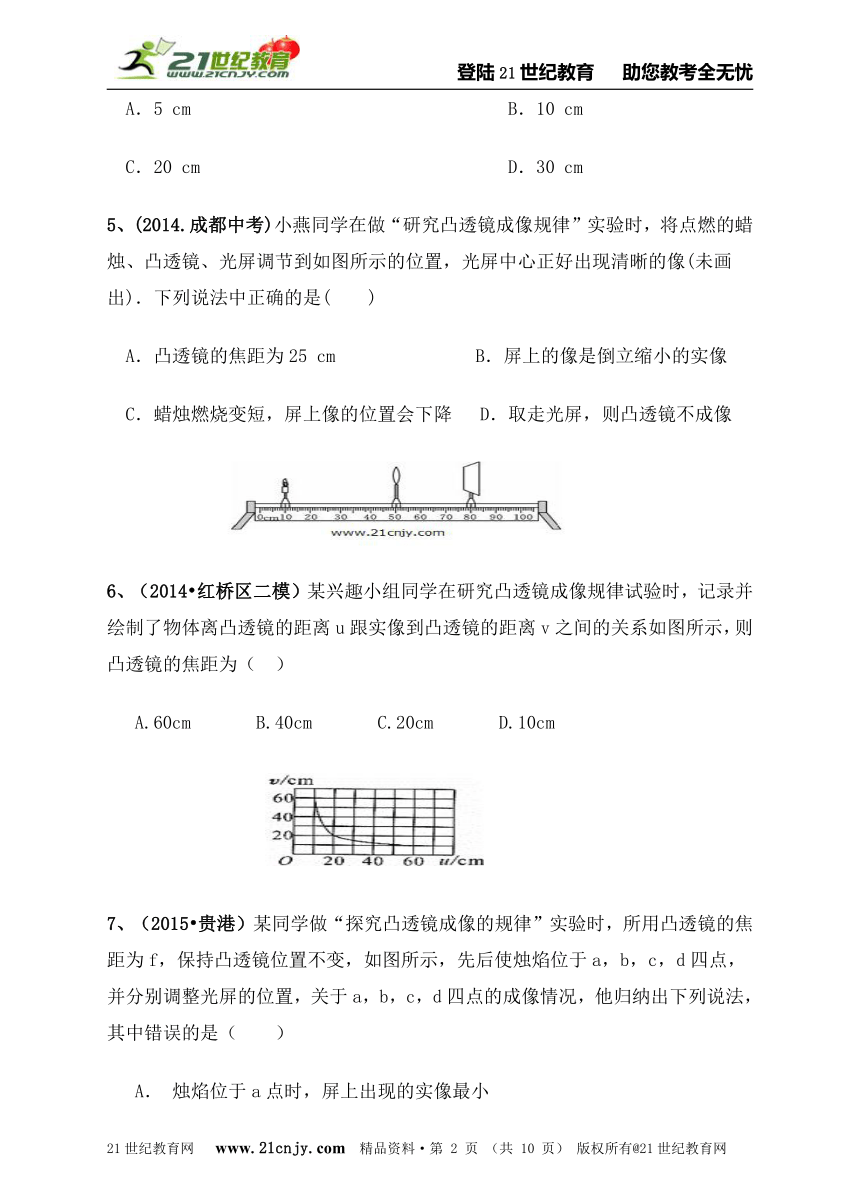

5、(2014.成都中考)小燕同学在做“研究凸透镜成像规律”实验时,将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置,光屏中心正好出现清晰的像(未画出).下列说法中正确的是(  )www.21-cn-jy.com
A.凸透镜的焦距为25 cm B.屏上的像是倒立缩小的实像
C.蜡烛燃烧变短,屏上像的位置会下降 D.取走光屏,则凸透镜不成像
6、(2014?红桥区二模)某兴趣小组同学在研究凸透镜成像规律试验时,记录并绘制了物体离凸透镜的距离u跟实像到凸透镜的距离v之间的关系如图所示,则凸透镜的焦距为( )???????? ???????
  A.60cm?? ?B.40cm ???C.20cm ???D.10cm
????????
7、(2015?贵港)某同学做“探究凸透镜成像的规律”实验时,所用凸透镜的焦距为f,保持凸透镜位置不变,如图所示,先后使烛焰位于a,b,c,d四点,并分别调整光屏的位置,关于a,b,c,d四点的成像情况,他归纳出下列说法,其中错误的是(  )21·cn·jy·com
  A. 烛焰位于a点时,屏上出现的实像最小

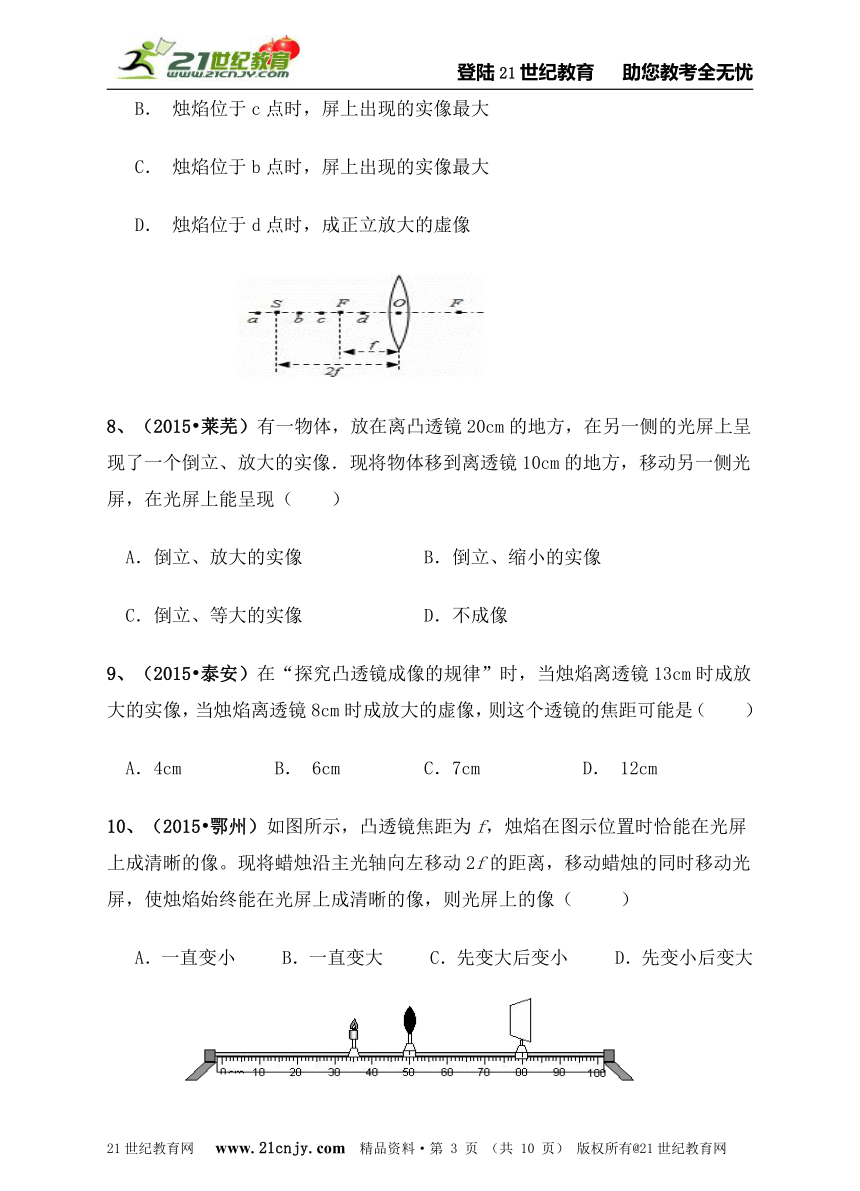

  B. 烛焰位于c点时,屏上出现的实像最大
  C. 烛焰位于b点时,屏上出现的实像最大
  D. 烛焰位于d点时,成正立放大的虚像
8、(2015?莱芜)有一物体,放在离凸透镜20cm的地方,在另一侧的光屏上呈现了一个倒立、放大的实像.现将物体移到离透镜10cm的地方,移动另一侧光屏,在光屏上能呈现(  )【来源:21·世纪·教育·网】
A.倒立、放大的实像 B.倒立、缩小的实像
C.倒立、等大的实像 D.不成像
9、(2015?泰安)在“探究凸透镜成像的规律”时,当烛焰离透镜13cm时成放大的实像,当烛焰离透镜8cm时成放大的虚像,则这个透镜的焦距可能是(  )
A.4cm?????B. 6cm???? C.7cm????? D. 12cm
10、(2015?鄂州)如图所示,凸透镜焦距为f,烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向左移动2f的距离,移动蜡烛的同时移动光屏,使烛焰始终能在光屏上成清晰的像,则光屏上的像(?? )
? A.一直变小?? B.一直变大?? C.先变大后变小?? D.先变小后变大
评卷人
得分
二、填空题(共5题)

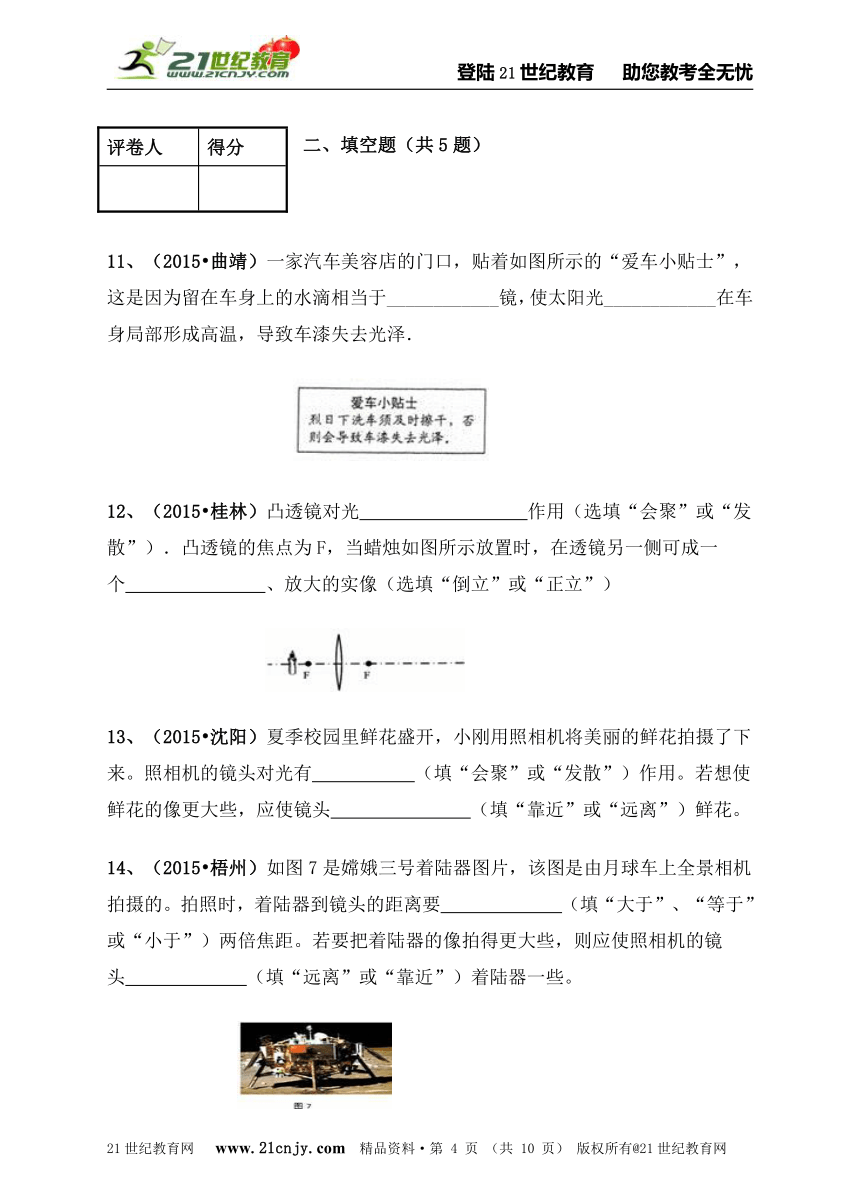

11、(2015?曲靖)一家汽车美容店的门口,贴着如图所示的“爱车小贴士”,这是因为留在车身上的水滴相当于____________镜,使太阳光____________在车身局部形成高温,导致车漆失去光泽.2-1-c-n-j-y
?
12、(2015?桂林)凸透镜对光??? ??作用(选填“会聚”或“发散”).凸透镜的焦点为F,当蜡烛如图所示放置时,在透镜另一侧可成一个??????? 、放大的实像(选填“倒立”或“正立”)
13、(2015?沈阳)夏季校园里鲜花盛开,小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有????? (填“会聚”或“发散”)作用。若想使鲜花的像更大些,应使镜头??????? (填“靠近”或“远离”)鲜花。
14、(2015?梧州)如图7是嫦娥三号着陆器图片,该图是由月球车上全景相机拍摄的。拍照时,着陆器到镜头的距离要?????? (填“大于”、“等于”或“小于”)两倍焦距。若要把着陆器的像拍得更大些,则应使照相机的镜头?????? (填“远离”或“靠近”)着陆器一些。21教育网

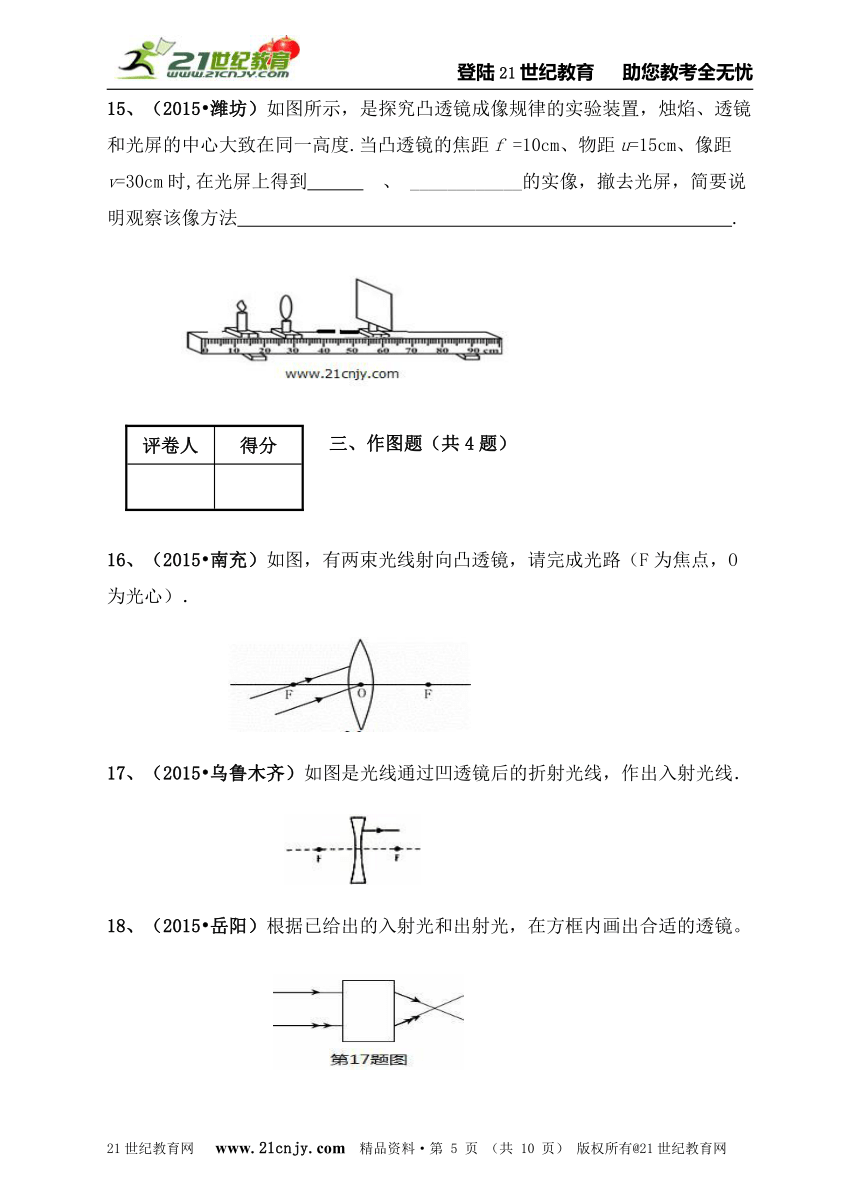

15、(2015?潍坊)如图所示,是探究凸透镜成像规律的实验装置,烛焰、透镜和光屏的中心大致在同一高度.当凸透镜的焦距f =10cm、物距u=15cm、像距v=30cm时,在光屏上得到????、 ____________的实像,撤去光屏,简要说明观察该像方法??? ???????????????????????.
?
评卷人
得分
三、作图题(共4题)
16、(2015?南充)如图,有两束光线射向凸透镜,请完成光路(F为焦点,O为光心).
17、(2015?乌鲁木齐)如图是光线通过凹透镜后的折射光线,作出入射光线.
18、(2015?岳阳)根据已给出的入射光和出射光,在方框内画出合适的透镜。
?
?
?
19、(2015?盘锦)如图所示,请画出由S点发出的光经过凸透镜后的折射光线,并确定发光点S的像点S′。21世纪教育网版权所有
评卷人
得分
四、实验,探究题(共2题)
20、(2015?庆阳)如图所示是探究“凸透镜成像规律”的实验装置:
(1)让凸透镜正对着太阳,得到图甲所示的光路图,可知凸透镜对光线有  作用,其焦距为  cm.
(2)将蜡烛、透镜和光屏按图乙所示位置放置,把光屏向  (填“左”或“右”)移动,可以在光屏上得到清晰的,倒立的  (填“放大”或“缩小”)的实像,生活中   就是根据此原理制成的.www-2-1-cnjy-com
(3)小王实验时,发现蜡烛的像成在了光屏的上策,为了使烛焰的像能呈现在光屏中央,那么接下来他的操作是  .  21*cnjy*com
21、(2015?钦州)小红在“探究凸透镜成像的规律”实验中.
(1)如图1所示,让平行光经过凸透镜后,在光屏上出现一个最小最亮的光斑,由此可知,凸透镜的焦距是 ???????  cm.【来源:21cnj*y.co*m】
(2)如图2所示,用该凸透镜做成像实验,把蜡烛放在距凸透镜18cm的位置,移动光屏,在光屏上形成清晰的像.若撤去光屏,人眼在图示位置 ????  (选填“能”或“不能”)观察到蜡烛的像.
(3)把蜡烛放在距凸透镜25cm的位置,移动光屏,在光屏上形成清晰的像“A”;接着把蜡烛放在距凸透镜28cm的位置,再移动光屏,在光屏上形成清晰的像“B”.由实验可知像“A” ?????  (选填“大于”或“小于”)像“B”
参考答案
一、选择题
1、D解:如图,中间比边缘厚的ABC是凸透镜,中间比边缘薄的D是凹透镜.
故选D.
6、D解:当物距等于二倍距时成倒立等大实像,物距等于像距,都等于二倍焦距.分析图可知物距等于20cm时像距等于20cm,所以二倍焦距等于20cm,则焦距为10cm.A,B,C错误,D正确.
故选D.
7、?解:(1)烛焰位于a点时,物距大于二倍焦距,成倒立缩小实像,屏上出现的实像最小,故A正确;
(2)烛焰位于b、c两点时,物距大于焦距小于二倍焦距,都成倒立放大实像,但b点位置距离透镜大于c点位置,因此在c点屏上出现的实像比在b点出现的实像大,即最大,烛焰位于c点时,屏上出现的实像最大,故B正确、C错误;【版权所有:21教育】
(3)烛焰位于d点时,物距小于焦距,成正立放大虚像,故D正确.
故选C.
8、D?
9、D解:当烛焰离透镜13厘米时时,得放大的实像,则物体在一倍焦距和二倍焦距之间,即2f>13cm>f,所以6.5cm<f<13cm;【出处:21教育名师】
当烛焰离透镜8厘米时成的是放大的虚像,则物体在一倍焦距以内,即8cm<f.
综上所述8cm<f<13cm,D符合题意.
故选D.
10、A?
二、填空题
11、凸透?? 会聚
12、凸透镜对光有会聚作用;
由图知,蜡烛在1倍焦距和2倍焦距之间,所以成倒立放大的实像.
故答案为:会聚;倒立.
13、会聚?? 靠近???????????????
14、大于;靠近 【命题立意】本题旨在考查凸透镜成像的知识,考查学生对凸透镜成像规律的掌握和应用。 难度:较易 【解析】①照相机的镜头相当于一个凸透镜,所照景物放在镜头的二倍焦距以外,在底片上 成缩小的实像; ②由凸透镜成实像规律,物近像远像变大可知,若要把着陆器的像拍得更大一些,则应使照 相机镜头靠近荷花。21教育名师原创作品
15、倒立、放大;眼睛在光屏原来位置右侧某一区域向左看.
18、
19、
四、实验,探究题
20、解:(1)阳光通过凸透镜后相交于一点,说明凸透镜对光线有会聚作用;
在地面上得到的亮点即为凸透镜的焦点,焦距指的是焦点到光心的距离.由此可知该凸透镜的焦距为41cm﹣30cm=11cm;21·世纪*教育网
(2)因为物距u=30cm>2f,像距2f>v>f,把光屏向右移动,物体通过凸透镜成倒立、缩小的实像;成倒立、缩小、实像.根据这一道理制成照相机;21*cnjy*com
(3)为使所成像能在光屏的中心,必须使烛焰、凸透镜、光屏的中心在同一高度上.由于烛焰在光屏上像的位置偏高,要想使像成在光屏中央,应将光屏向上调节.
故答案为:(1)会聚;11;(2)右;缩小;照相机;(3)将光屏向上调节.
21、解:(1)由图中,平行光线经凸透镜后会聚到一点,说明凸透镜对光线具有会聚作用,光屏上得到的最小、最亮的光斑便是凸透镜的焦点,所以焦距为40.0cm﹣30.0cm=10.0cm.
(2)由图可知此时物距为u=18cm,这时2f>u>f,成倒立放大实像,当撤去光屏,人眼睛在光屏的位置能看到物体的实像;2·1·c·n·j·y
(3)把烛焰放在距凸透镜28cm处时,即u>2f时,由凸透镜成像规律可知,成倒立缩小的实像,所以由实验可知像“A”大于像“B”.
故答案为:(1)10.0;(2)能;(3)大于.
