人教版九年级物理15.5串、并联电路中电流的规律课件

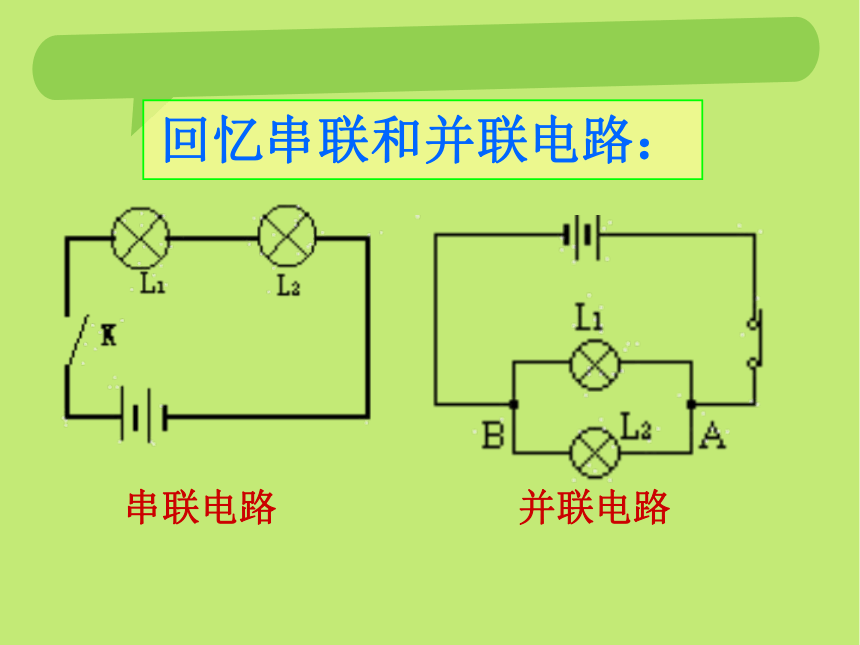

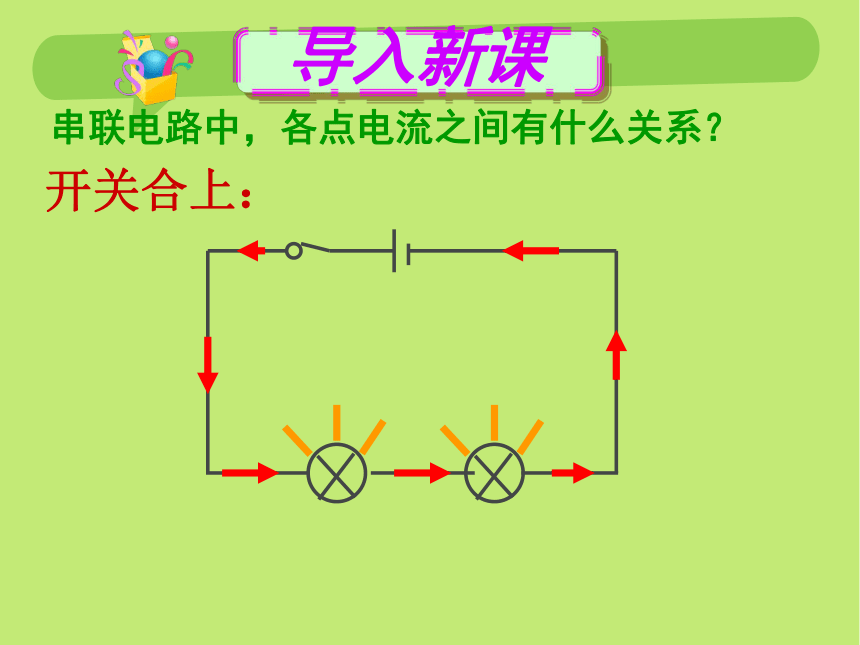

课件42张PPT。第十五章　电流和电路第五节 串、并联电路中电流的规律回忆串联和并联电路：串联电路并联电路1.探究：串联电路中各点的电流有什么关系

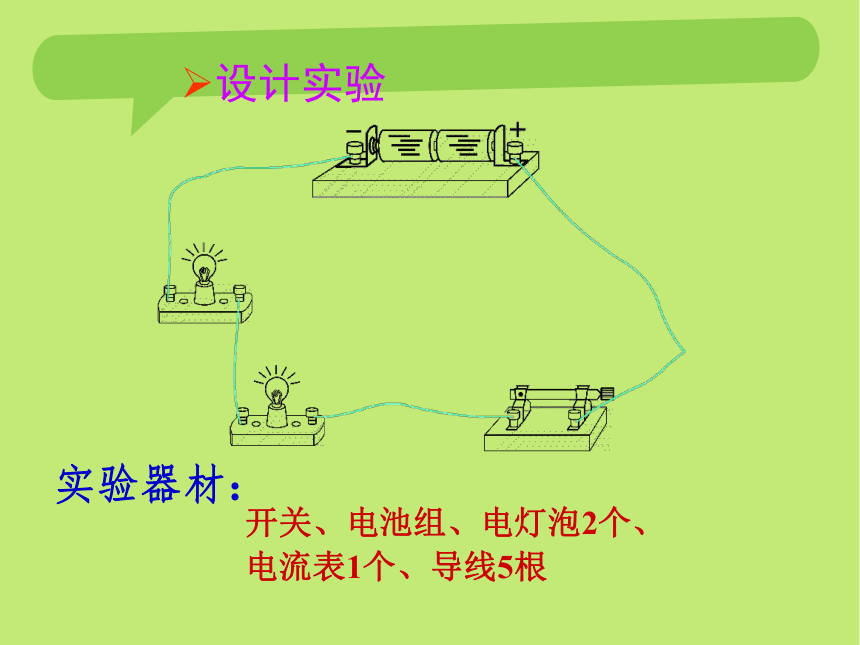

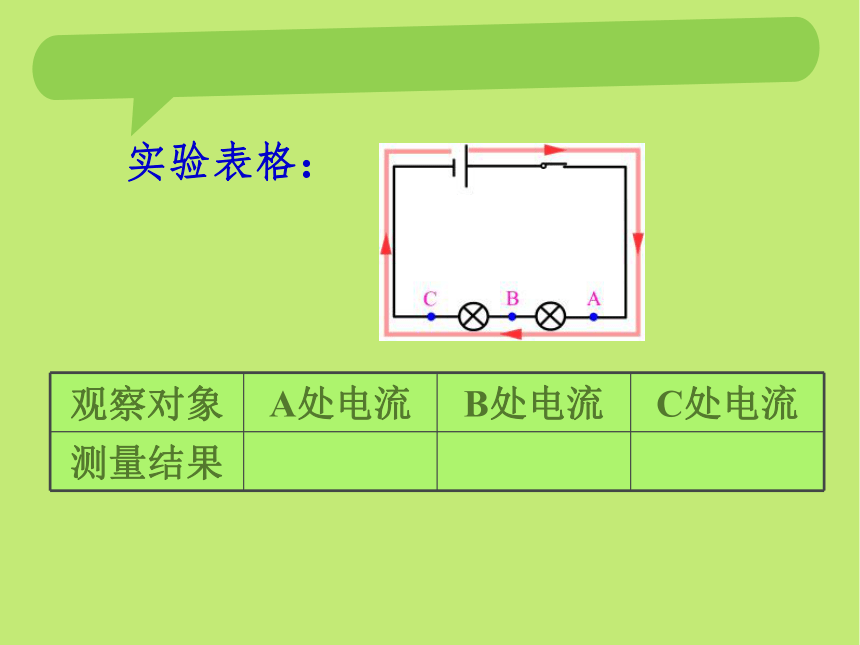

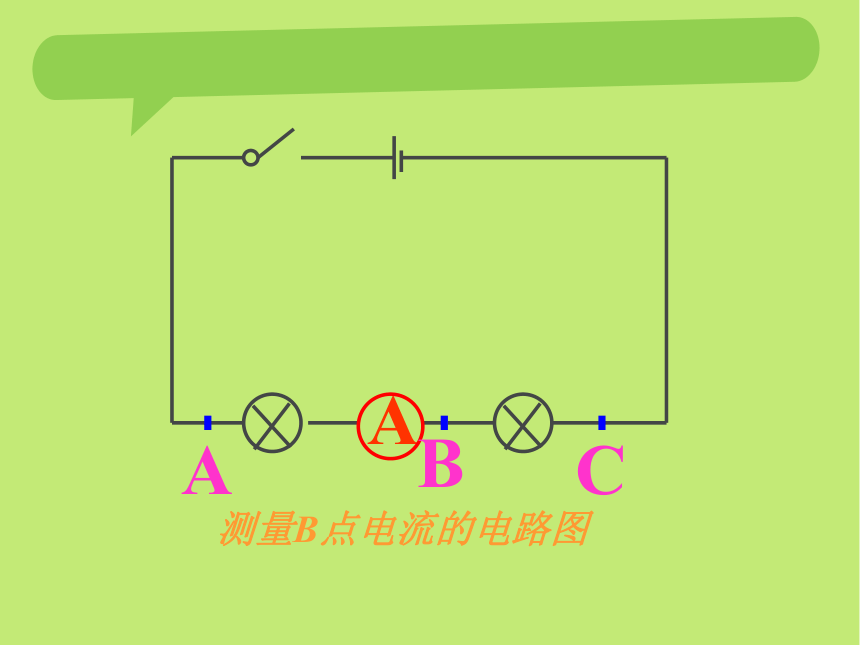

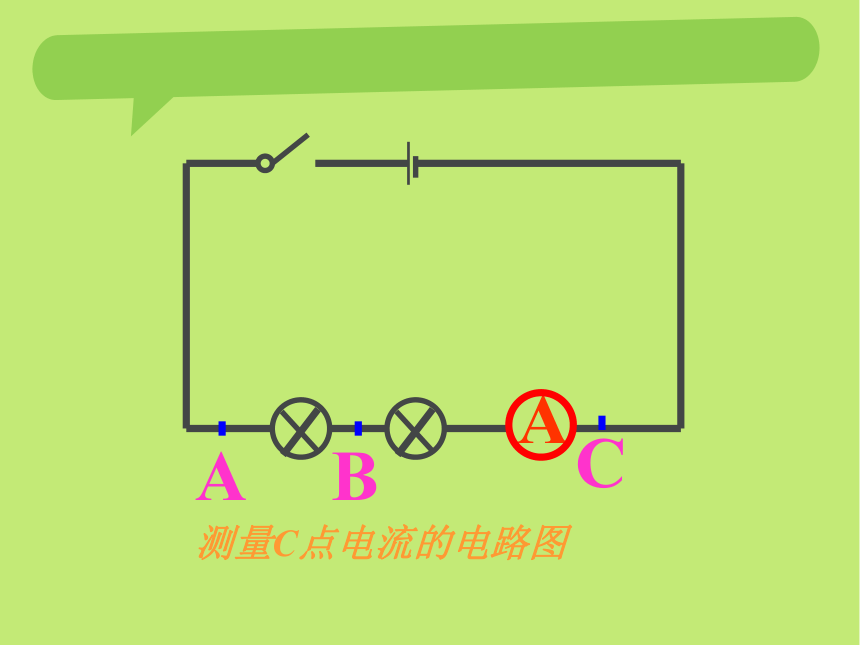

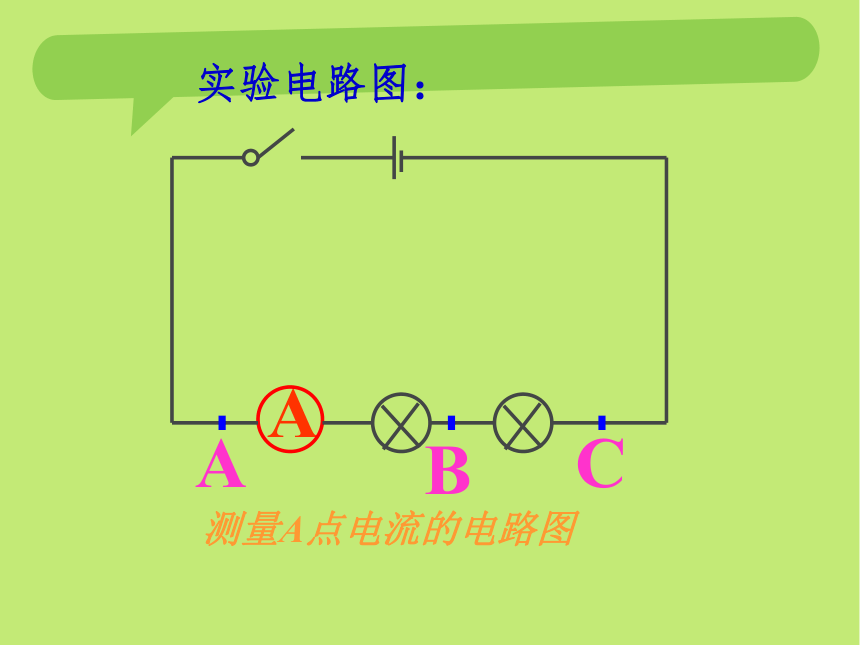

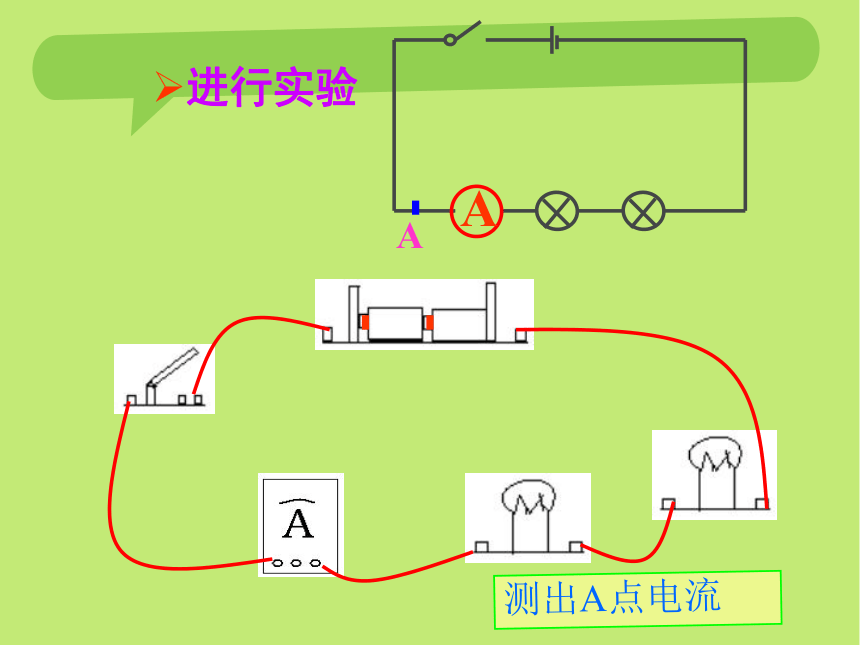

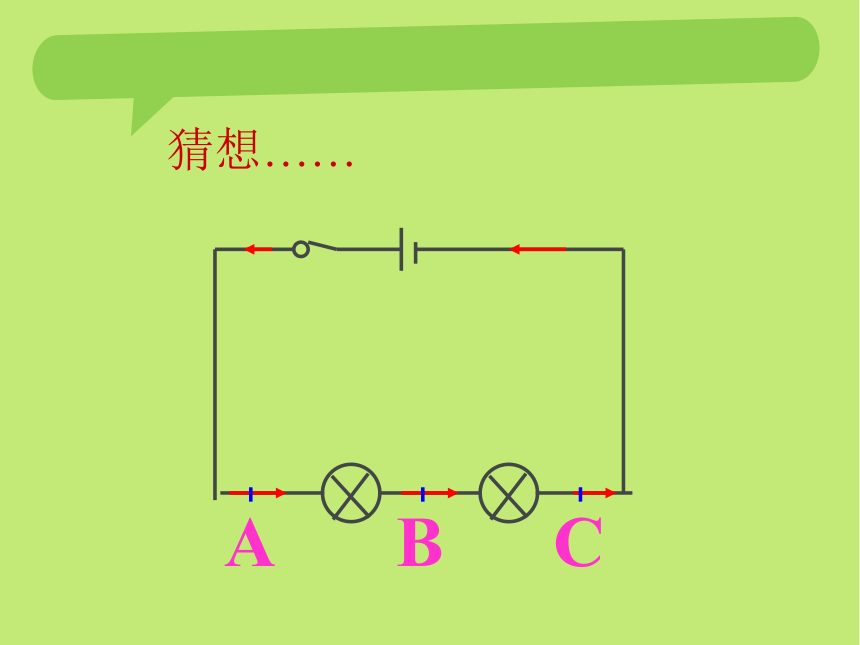

2.并联电路中干路电流与各支路电流有什么关系开关合上： 串联电路中，各点电流之间有什么关系？猜想……1.串联电路中各点的电流有什么关系提出问题串联电路中各点的电流之间有什么关系？猜想或假设设计实验实验器材：开关、电池组、电灯泡2个、
电流表1个、导线5根实验表格：测量A点电流的电路图实验电路图：测量B点电流的电路图B测量C点电流的电路图C测出A点电流进行实验测出B点电流测出C点电流记录数据分析和论证测量结果说明什么？得出什么结论？1.21.21.21.31.31.31.11.11.1得出结论 Ia = Ib = Ic
串联电路中电流处处相等2.并联电路中干路电流与各支路电流有什么关系提出问题并联电路中干路电流与各支路电流有什么关系？猜想或假设设计实验实验器材： 开关、电池组、电灯泡2个、电流表1个、导线5根实验表格：测出A点电流进行实验测出B点电流测出C点电流记录数据分析和论证测量结果说明什么？得出什么结论？1.21.32.51.31.12.41.21.22.4得出结论 Ic =Ia + Ib
并联电路干路中的电流等于
各支路电流之和S+-abcIIa Ib Ic I= Ia = Ib = Ic
串联电路中
电流处处相等+- Ia + Ib = Ic
并联电路干路中的电流
等于各支路电流之和Ia Ib Ic L1L1L2L2A2A11.2A0.5A1. L1中的电流是多少？0.7A 2.根据电路图连接实物图。 3.根据实物图画出电路图。A1A2S1L1
一、串联电路的电流特点
结论：串联电路中各处电流都相等。
表达式：I1=I2=I3
二、并联电路的电流特点
结论：并联电路中干路电流等于各支路电流之和。
表达式： I=I1+I2小结：串联和并联电路的电流学以致用1 。生日彩灯上串联这20个小灯泡，
若电源插头处电流为100毫安，
那么通过每个小灯泡的电流为______安。2.有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那（ ）A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小 C

3.两个电灯接在同一电路中，用电流表测量经过它们的电流相等，那么这两个灯是什么连接？为什么？
4.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44AL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A5.在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联6.下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB7.如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。0.70.8L2L1S8.如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。0.40.50.3作业：教材P51： 1、2题
