河北省承德市兴隆县北营房镇初级中学人教版九年级物理全册导学案：17-4 欧姆定律在串、并联电路中的应用

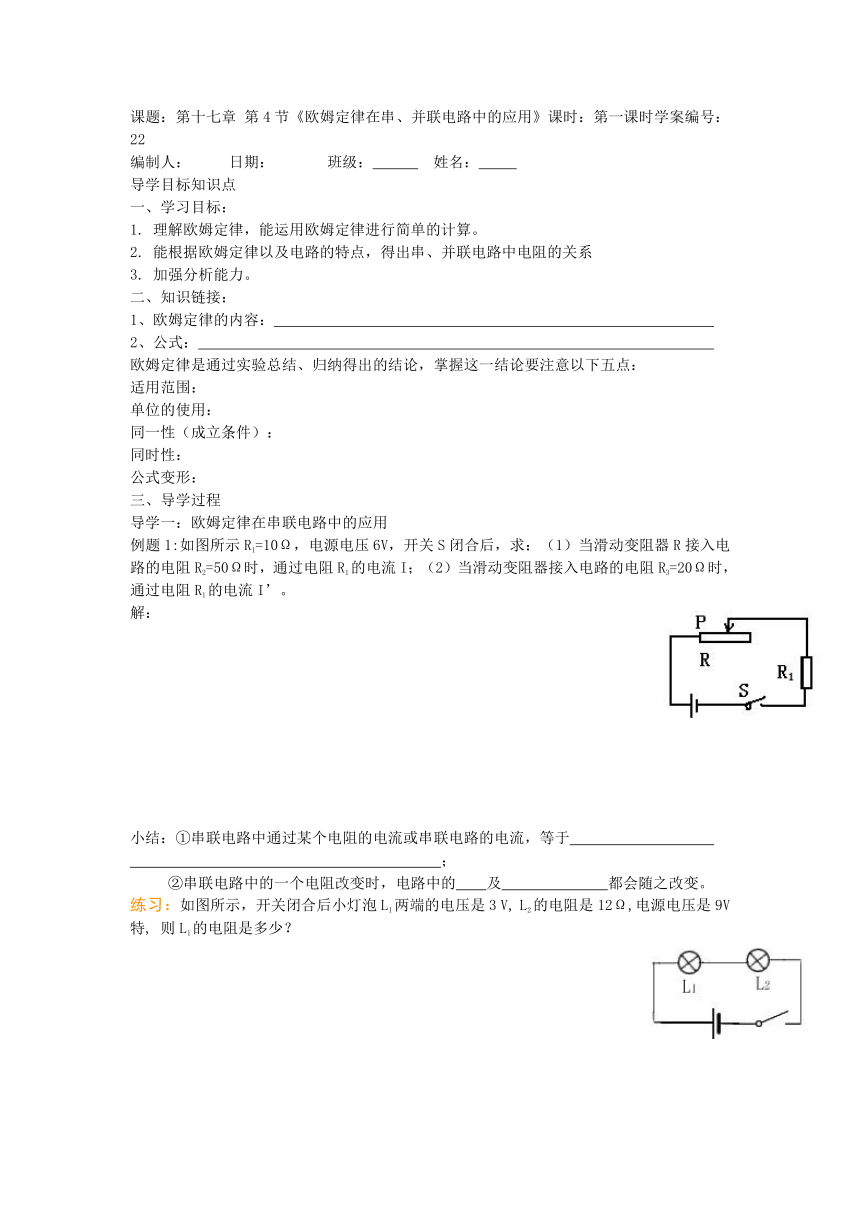

课题：第十七章 第4节《欧姆定律在串、并联电路中的应用》课时：第一课时学案编号：22
编制人： 日期： 班级： 姓名：
导学目标知识点
一、学习目标：
1. 理解欧姆定律，能运用欧姆定律进行简单的计算。
2. 能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系
3. 加强分析能力。
二、知识链接：
1、欧姆定律的内容：
2、公式：
欧姆定律是通过实验总结、归纳得出的结论，掌握这一结论要注意以下五点：
适用范围：
单位的使用：
同一性（成立条件）：
同时性：
公式变形：
三、导学过程
导学一：欧姆定律在串联电路中的应用
例题1:如图所示R1=10Ω，电源电压6V，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。
解：
小结：①串联电路中通过某个电阻的电流或串联电路的电流，等于
；
②串联电路中的一个电阻改变时，电路中的 及 都会随之改变。
练习：如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V特, 则L1的电阻是多少？
导学二、欧姆定律在并联电路中的应用
例题2：如图所示R1=10Ω,电源电压12V。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流I’1和总电流I’。
解：
小结：当并联电路中的一个支路电阻改变时， 及 电流会改变，但另一个支路的 和 都不变。
练习：在如图所示的电路中，电源电压保持不 ( http: / / www.21cnjy.com )变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：
⑴电源电压U；
⑵电阻R2的阻值。
知识梳理
达标测评：
1.有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___ _，两电阻两端的电压之比为__ __，电路的总电阻为___ _Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为__ __，两个电阻两端的电压之比为__ __，电路的总电阻为__ _Ω。
2.如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为__ __A，R1的阻值为_ ___Ω。
3.电阻Rl＝7Ω，R2=5Ω，串联后接在 ( http: / / www.21cnjy.com )12V电源两端。则总电阻为 Ω，通过R1的电流为________ A，R2的电压_________V。
4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
5.一个2Ω电阻和一个3Ω电阻串联，已知2 ( http: / / www.21cnjy.com )Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。
【作业】教材第85页1、2、3题。
课后练习：教材第85页4、5题。
教学反思
