课件22张PPT。16.1 电 压 有压力，才有动力。

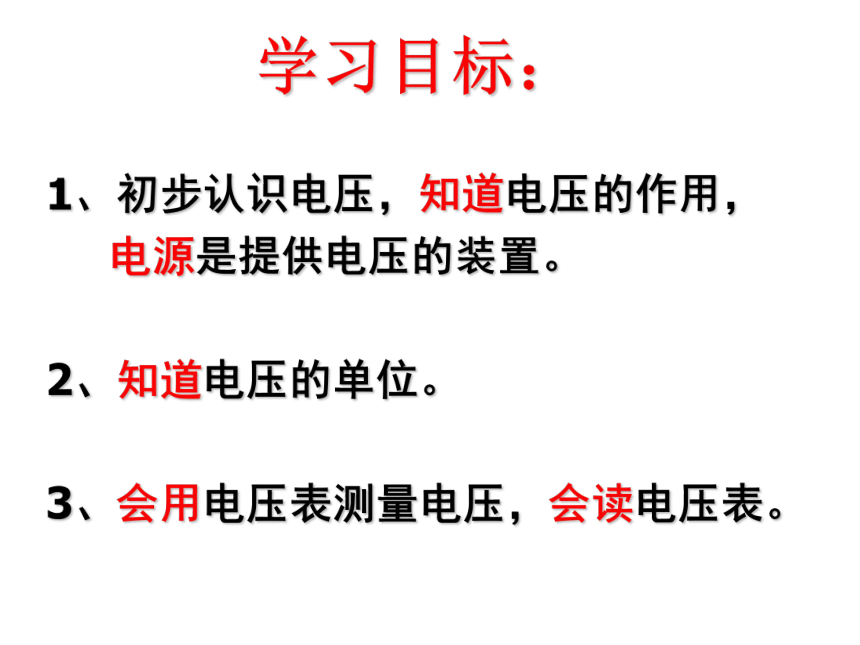

“ 电也如此” 学习目标：
1、初步认识电压，知道电压的作用，
电源是提供电压的装置。
2、知道电压的单位。

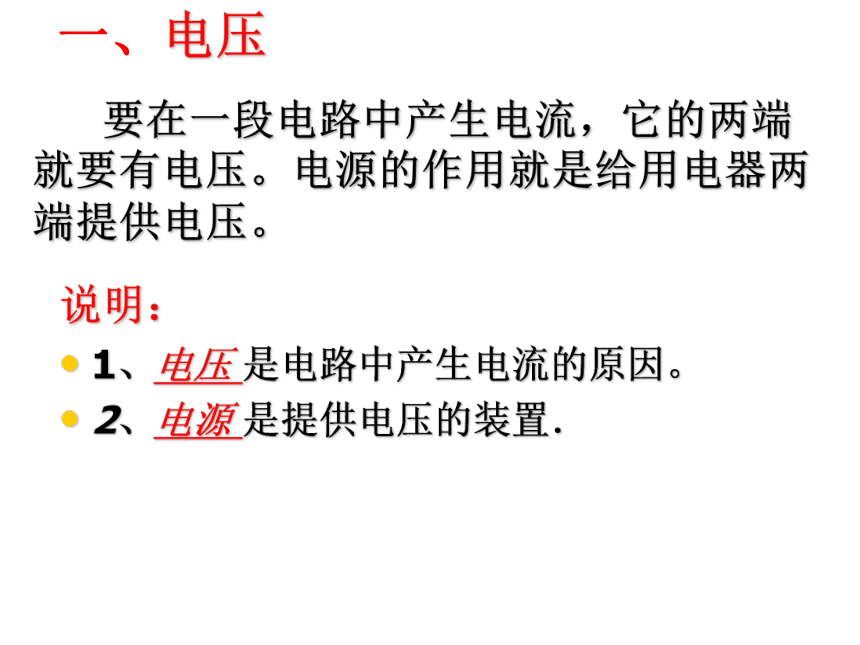

3、会用电压表测量电压，会读电压表。金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？ 要在一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。说明：
1、电压 是电路中产生电流的原因。
2、电源 是提供电压的装置．一、电压

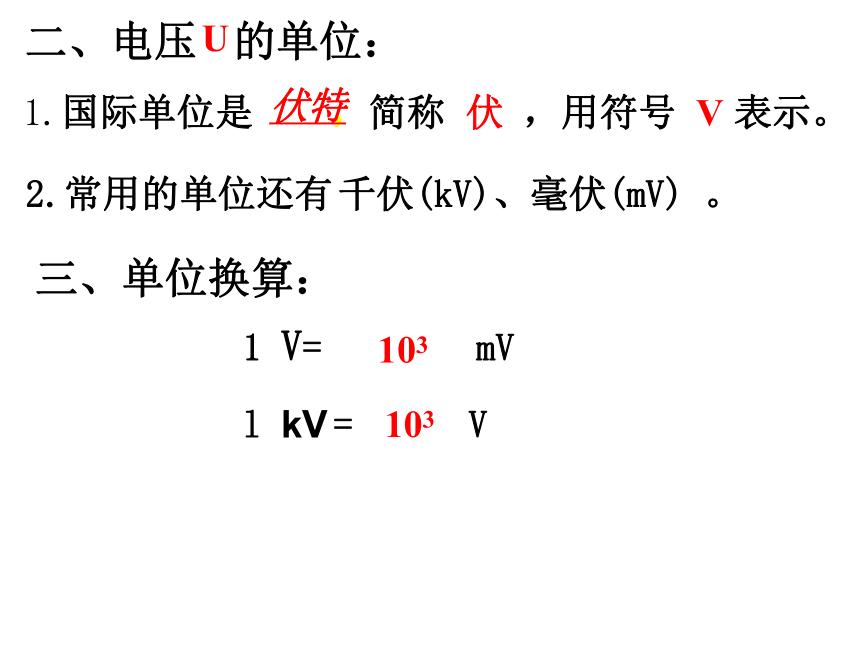

1.国际单位是 ，简称 ，用符号 表示。

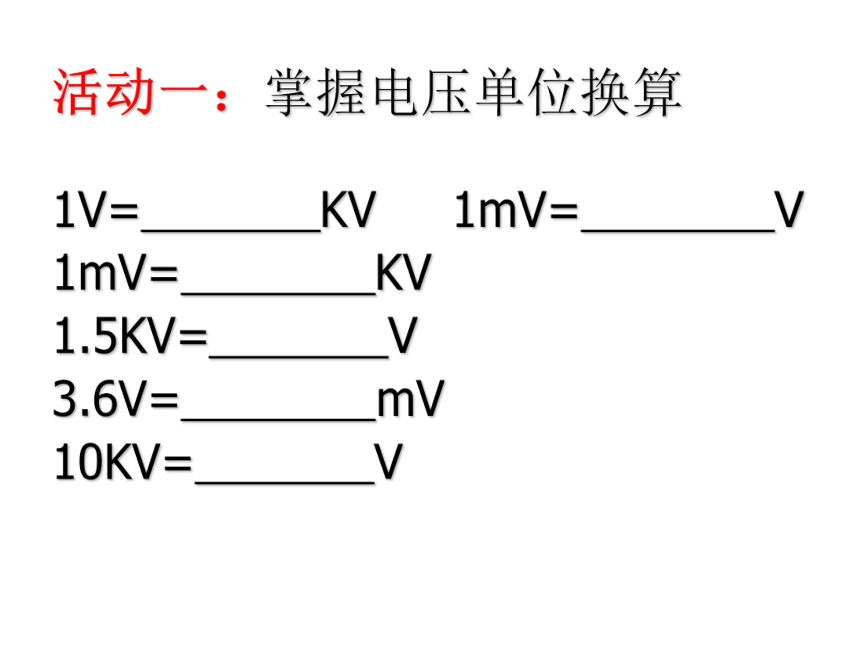

伏特伏VU2.常用的单位还有 千伏(kV)、毫伏(mV) 。 l kV = V 1031 V= mV 103二、电压 的单位：三、单位换算：活动一：掌握电压单位换算1V= KV 1mV= V
1mV= KV
1.5KV= V
3.6V= mV

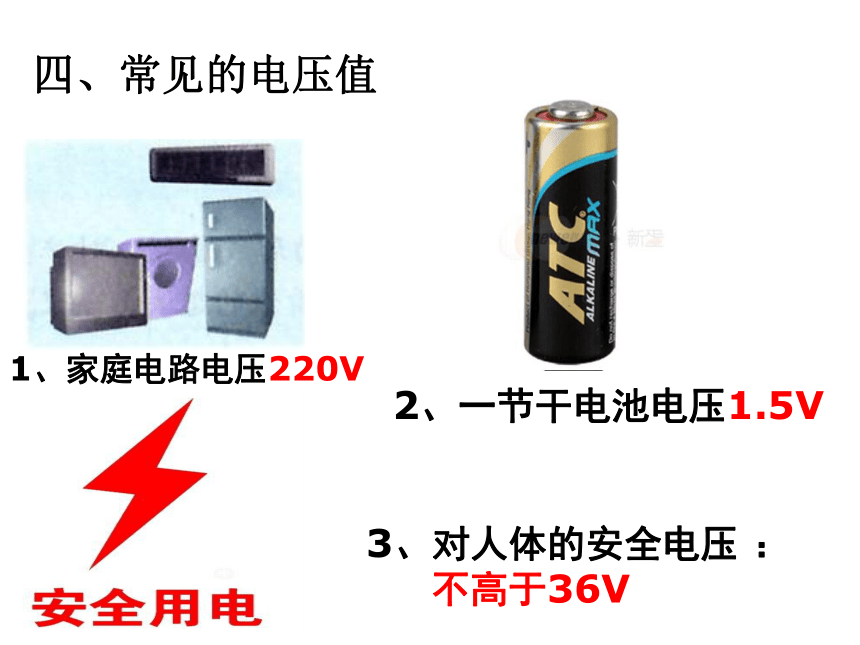

10KV= V1、家庭电路电压220V四、常见的电压值 2、一节干电池电压1.5V
3、对人体的安全电压 ：

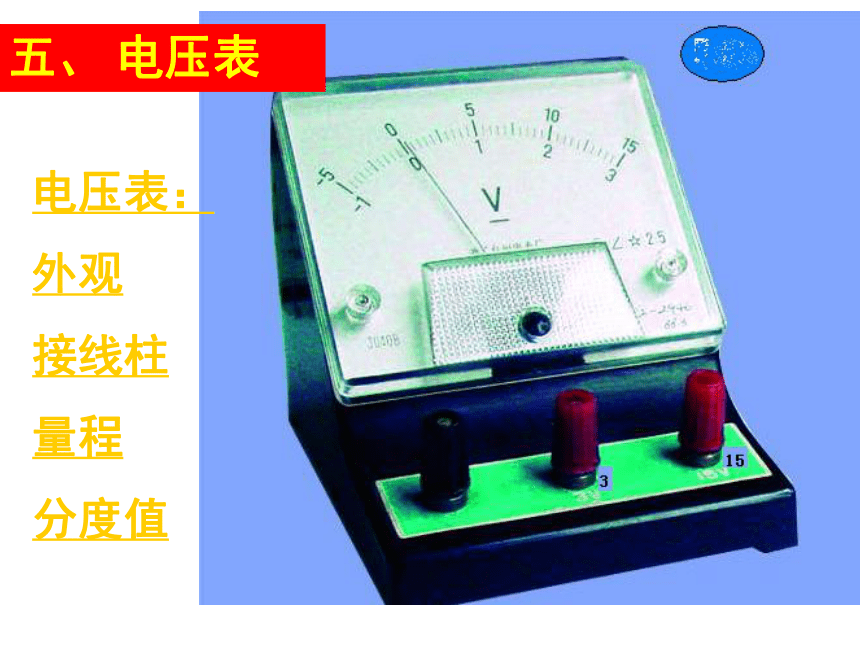

不高于36V五、 电压表电压表：
外观
接线柱
量程
分度值电压表在使用时应注意哪些问题？
（阅读课本57页电压表使用说明书，完成导学案二题） 活动二：想一想1、电压表在电路图中的符号怎么画？
2、电压表应如何连接在电路中？
3、结合电流表的使用方法，谈谈你如何使用电压表回答下列问题（1）正确使用电压表1 将电压表必须与被测用电器并联。2 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。被测电压不要超过电压表的量程。
一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
注：电压表可以直接接到电源两端测量电源电压活动三：下列各图中电压表分别测量的是哪两端电压？L1 两端电 压L2两端
电 压L1L2 两 端
总 电 压活动四：判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？6、根据电路图连接实物电路（2）电压表的读数：
＊所用的量程
＊注意分度值
＊看清指针所指的位置
＊写单位活动五：电压表读数回顾电流表的知识，归纳电压表读数的步骤：
一看：量程
二看：分度值
三看：指针所指刻度二.电压的测量——电压表小结：1、初步认识电压，知道电压的作用，
电源是提供电压的装置。
2、知道电压的单位。
3、会用电压表测量电压，会读电压表。1、电压表、电流表在使用上有哪些相同点和不同点？想一想？课后作业2、完成导学案课后作业
