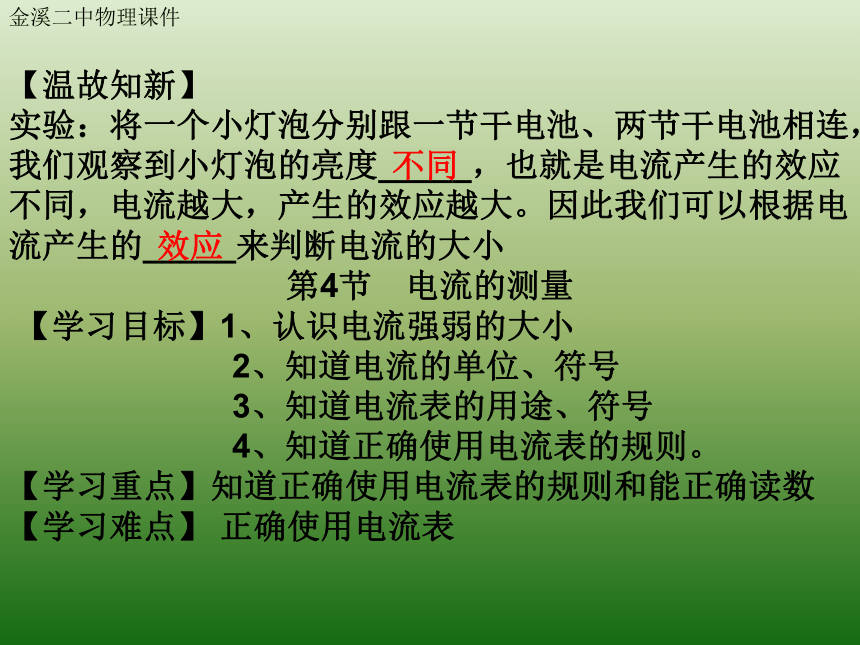

课件11张PPT。【温故知新】
实验：将一个小灯泡分别跟一节干电池、两节干电池相连，我们观察到小灯泡的亮度_____，也就是电流产生的效应不同，电流越大，产生的效应越大。因此我们可以根据电流产生的_____来判断电流的大小
第4节　电流的测量
?【学习目标】1、认识电流强弱的大小
2、知道电流的单位、符号
3、知道电流表的用途、符号
4、知道正确使用电流表的规则。
【学习重点】知道正确使用电流表的规则和能正确读数
【学习难点】 正确使用电流表

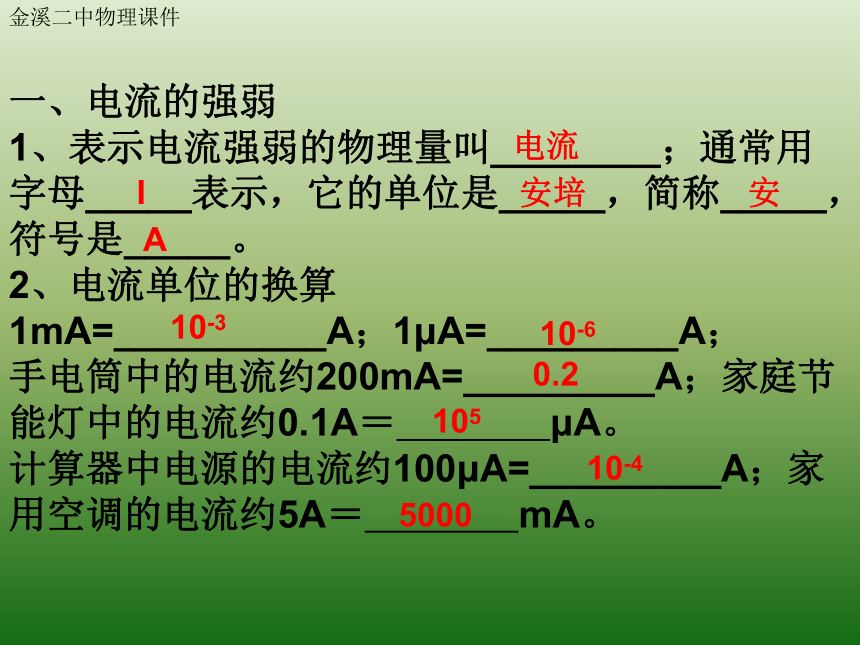

不同效应一、电流的强弱
1、表示电流强弱的物理量叫________；通常用字母_____表示，它的单位是_____，简称_____，符号是_____。
2、电流单位的换算
1mA=__________A；1μA=_________A；
手电筒中的电流约200mA=_________A；家庭节能灯中的电流约0.1A＝　　　　μA。

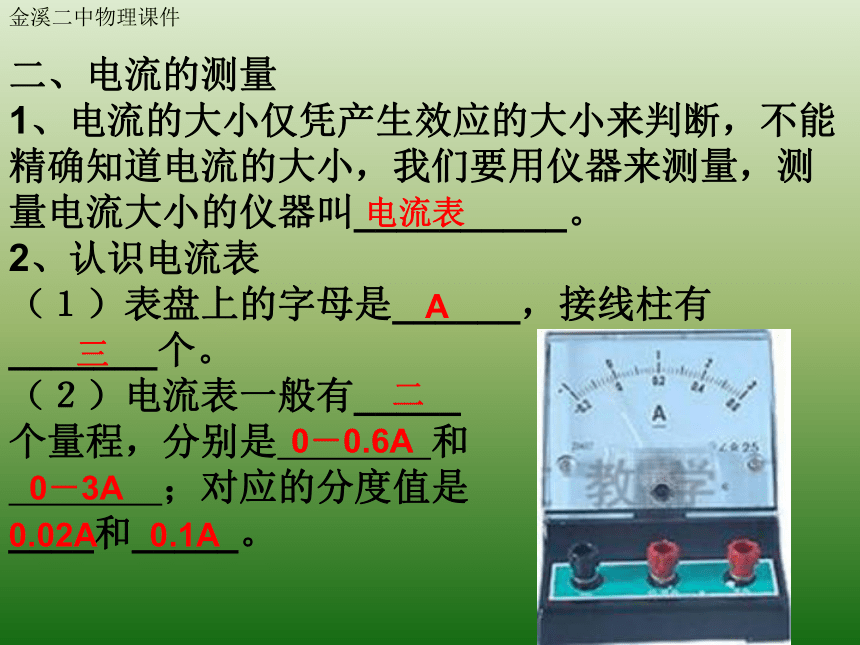

计算器中电源的电流约100μA=_________A；家用空调的电流约5A＝　　　　mA。电流I安培安A10-310-60.210510-45000二、电流的测量
1、电流的大小仅凭产生效应的大小来判断，不能精确知道电流的大小，我们要用仪器来测量，测量电流大小的仪器叫__________。
2、认识电流表
（１）表盘上的字母是______，接线柱有_______个。
（２）电流表一般有_____
个量程，分别是　　　　和
　　　　；对应的分度值是

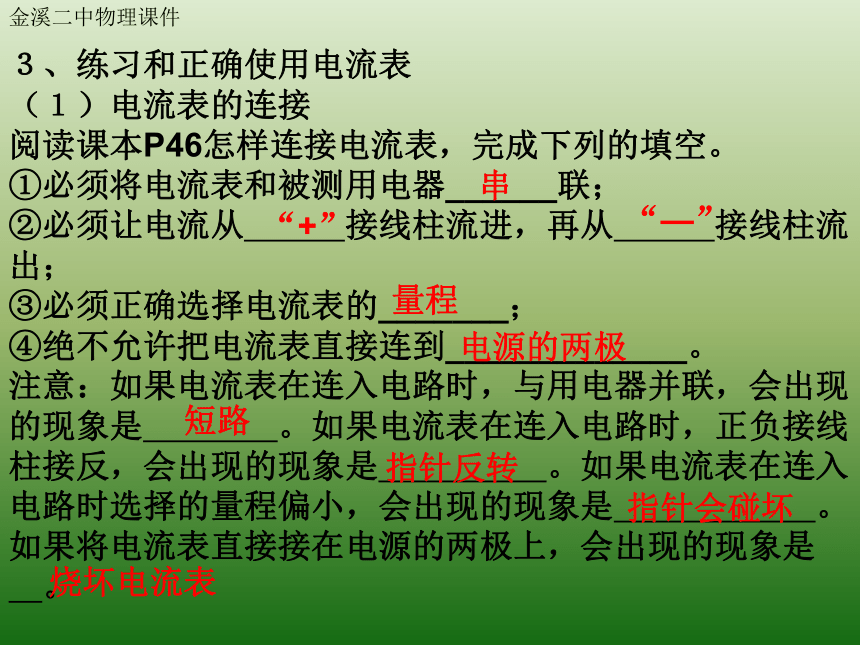

____和_____。电流表A三二0－0.6A0－3A0.02A0.1A３、练习和正确使用电流表
（１）电流表的连接
阅读课本P46怎样连接电流表，完成下列的填空。
①必须将电流表和被测用电器______联；
②必须让电流从　　　接线柱流进，再从　　　接线柱流出；
③必须正确选择电流表的_______；
④绝不允许把电流表直接连到_____________。

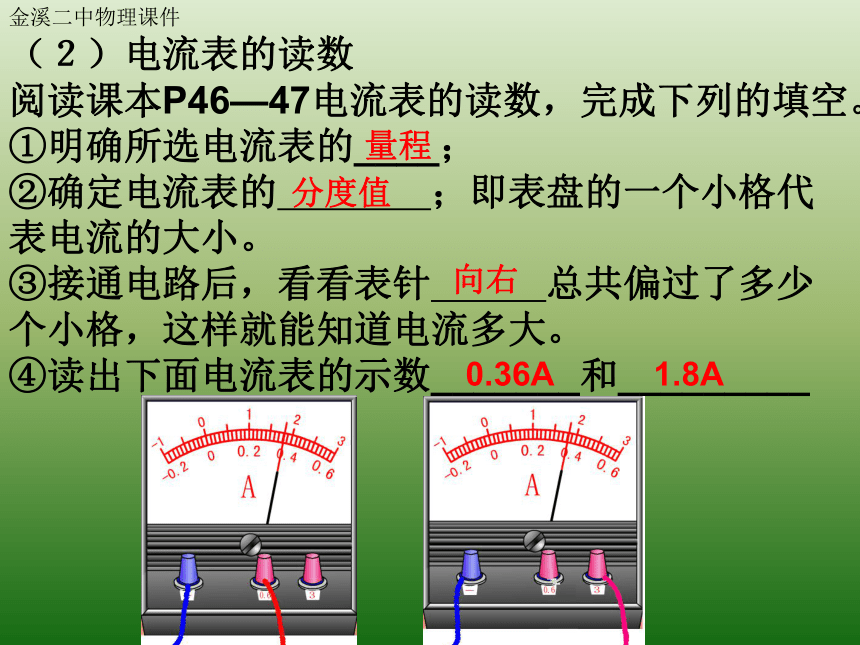

注意：如果电流表在连入电路时，与用电器并联，会出现的现象是　　　　。如果电流表在连入电路时，正负接线柱接反，会出现的现象是　　　　　。如果电流表在连入电路时选择的量程偏小，会出现的现象是　　　　　　。如果将电流表直接接在电源的两极上，会出现的现象是　　　　　　。串“+”“—”量程电源的两极短路指针反转指针会碰坏烧坏电流表（２）电流表的读数
阅读课本P46—47电流表的读数，完成下列的填空。
①明确所选电流表的____；　　　　
②确定电流表的　　　　；即表盘的一个小格代表电流的大小。
③接通电路后，看看表针　　　总共偏过了多少个小格，这样就能知道电流多大。
④读出下面电流表的示数_______和_________量程分度值向右0.36A1.8A⑤在某次测量电流时，电流表的示数为0.48A，请在下面的表盘相应位置画出
正确测量时的指针。
?
?（3）用电流表测量电路中的电流
①小明想用电流表测量小灯泡工作时的电流，他拿过电流表发现指针如下左图所示。则他接下来该做　　　　　　；若他没有及时调节，就用这只电流表进行测量，测量时电流表示数如右图所示，则他测出的电流实际为________②小华想用调节好的电流表测量小灯泡的电流，估计电流约0.2A，他测量时发现表的指针如下图所示，则他在连接时的错误是　　　　　　　　　　　　　　。
?
?
?
?
③小英在用电流表测小灯泡电流时，连接好电路，刚要闭合开关，旁边的小琦连忙阻止，说会损坏电流表和电源，小英的电路如下图，你能找出她的电路错在哪里吗？（请讨论后把所有的错误处都找出来）【巩固新知】
1、如图所示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是 （ ）
?
?
?
?
?
2．（2012山东泰安）如图所示电流表的读数为 （ ）
A.0.46A B.0.52A
C.2.46A D.2.6ABB3．在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为 （ ）
A．1.2A，0.22A
B.0.98 A,0.22 A
C.0.96 A，0.24 A
D.0.24 A,1.2 A
4．如图所示，用电流表测量通过灯L1的电流，其中电路正确的是 （ ）CC*5．如图所示的电路中，闭合开关时，下列说法正确的是　( )
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．电流表测的是L2的电流C【学案整理】
使用电流表测出电流时，要注意电流表指针是否指零，要观察正负接线柱（不能说是正负极）是否接反，要能根据电流的大小选择恰当的量程。若选大了，会导致读出来的数据不准确，若选小了，又容易烧坏电流表，在不知电流大小情况下，可以用最大的量程进行试触来判断。
