山东省滕州市滕西中学人教版九年级物理全册课件：19-2 家庭电路电流过大的原因

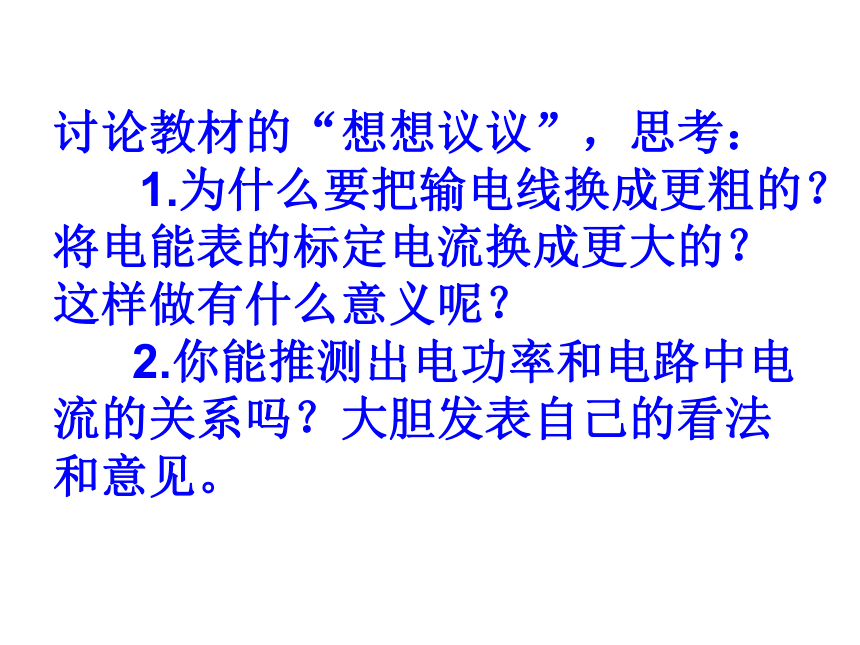

课件20张PPT。讨论教材的“想想议议”，思考：
1.为什么要把输电线换成更粗的？将电能表的标定电流换成更大的？这样做有什么意义呢？

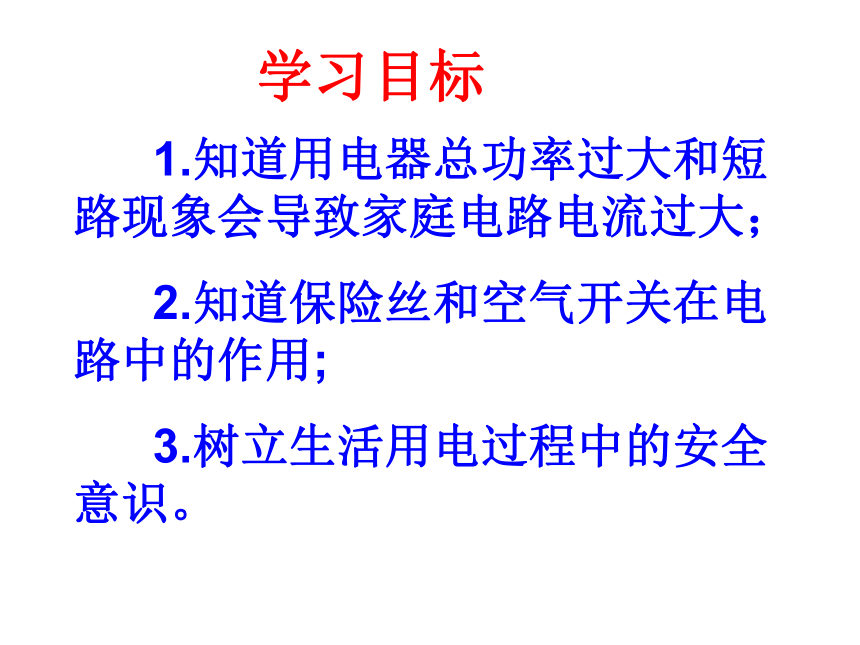

2.你能推测出电功率和电路中电流的关系吗？大胆发表自己的看法和意见。 1.知道用电器总功率过大和短路现象会导致家庭电路电流过大；
2.知道保险丝和空气开关在电路中的作用;

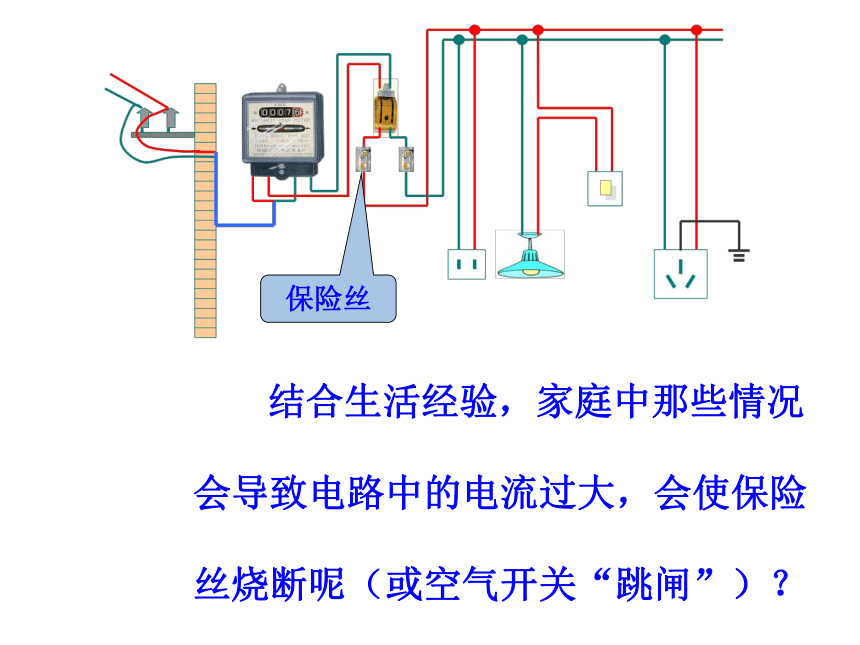

3.树立生活用电过程中的安全意识。学习目标保险丝 结合生活经验，家庭中那些情况会导致电路中的电流过大，会使保险丝烧断呢（或空气开关“跳闸”）？
一、家庭电路中电流过大的原因

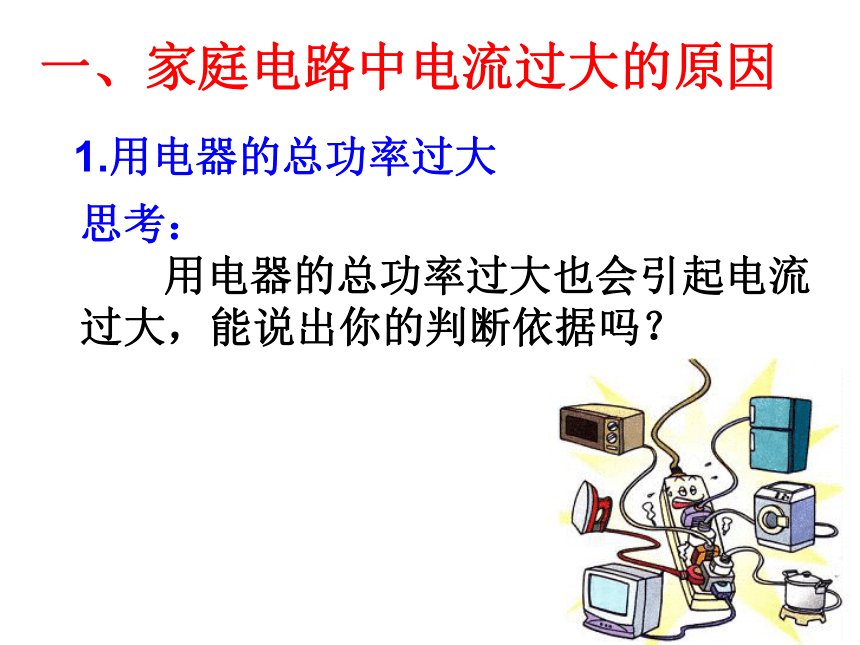

1.用电器的总功率过大 思考：

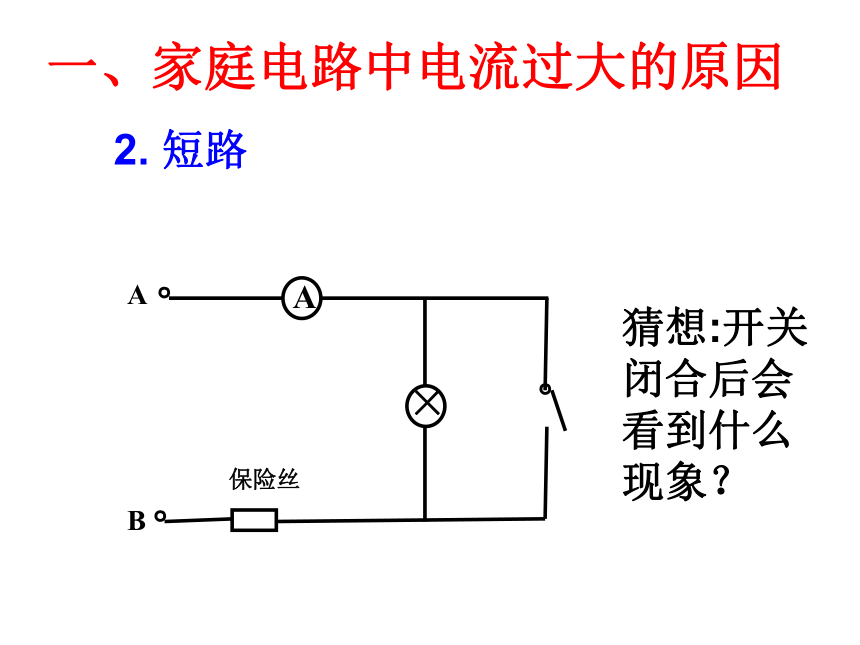

用电器的总功率过大也会引起电流过大，能说出你的判断依据吗？ A保险丝。猜想:开关闭合后会看到什么现象？一、家庭电路中电流过大的原因2. 短路2. 短路一、家庭电路中电流过大的原因思考：

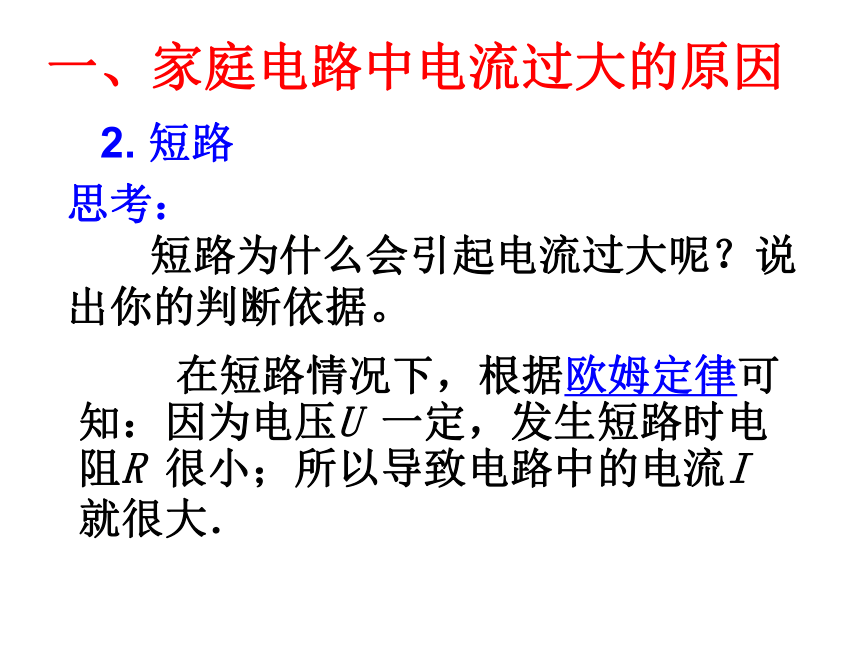

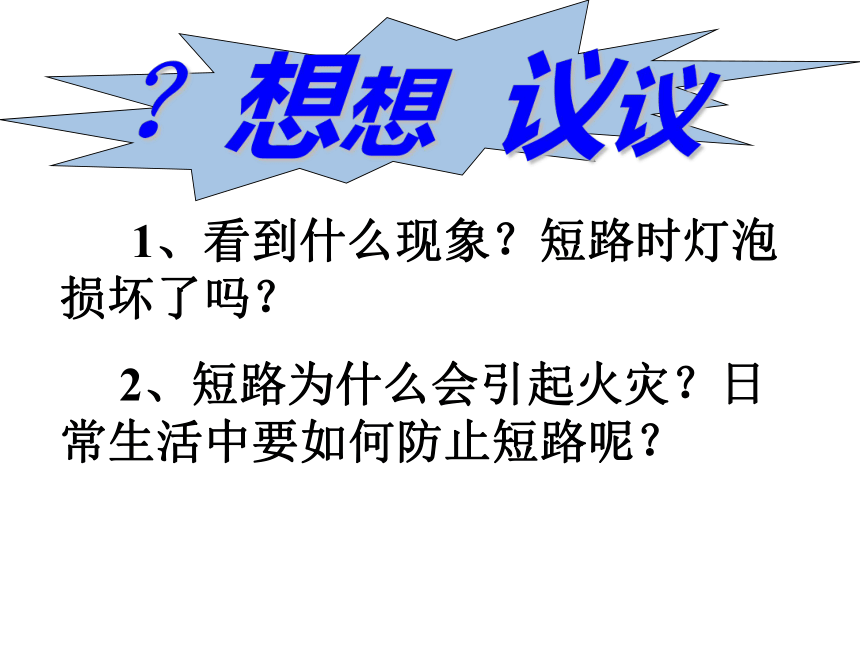

短路为什么会引起电流过大呢？说出你的判断依据。 在短路情况下，根据欧姆定律可知：因为电压U 一定，发生短路时电阻R 很小；所以导致电路中的电流I 就很大． 1、看到什么现象？短路时灯泡损坏了吗？
2、短路为什么会引起火灾？日常生活中要如何防止短路呢？

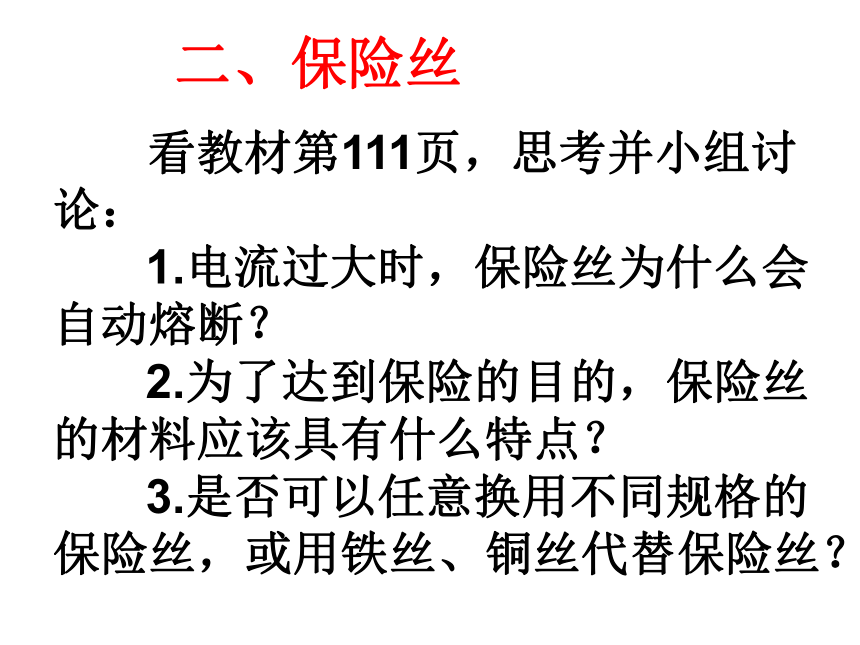

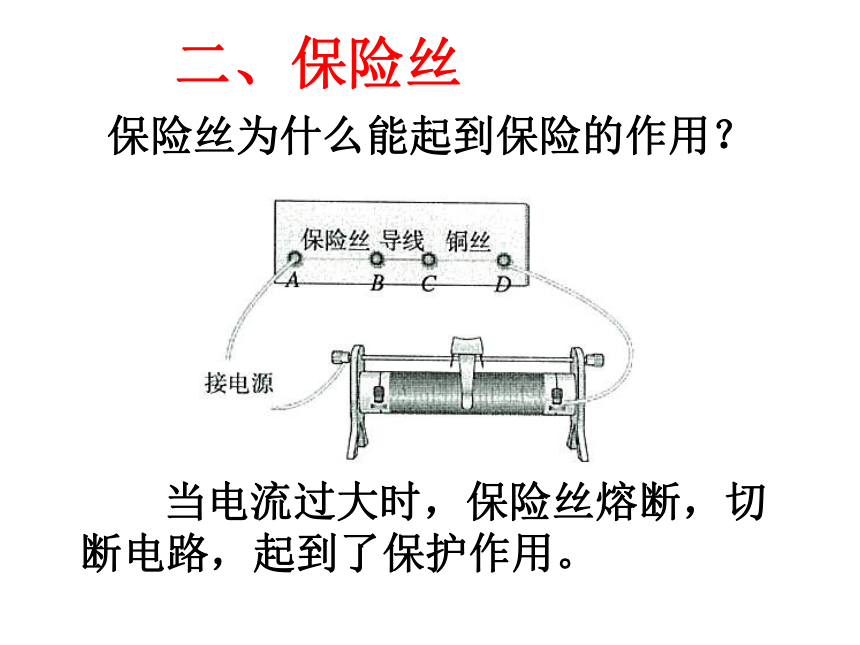

保险丝为什么能起到保险的作用？二、保险丝 当电流过大时，保险丝熔断，切断电路，起到了保护作用。二、保险丝 看教材第111页，思考并小组讨论：
1.电流过大时，保险丝为什么会自动熔断？
2.为了达到保险的目的，保险丝的材料应该具有什么特点？
3.是否可以任意换用不同规格的保险丝，或用铁丝、铜丝代替保险丝？二、保险丝 2.原理：电流的热效应。 1.作用：当电流过大时，保险丝熔断，切断电路，起到了保护作用。 3.材料：电阻率大，熔点低的铅锑合金合金。 注意：
决不能用铜丝或铁丝代替保险丝！二、保险丝思考：
同样是保险丝，为什么有粗有细，它们有什么不同吗？ 二、保险丝 保险丝材料和长度一定时，越粗,电阻越小,而保险丝的熔点相同，根据Q=I2Rt，电流流过保险丝时,电阻小的保险丝要通过较大的电流才能熔断。所以保险丝越粗,电阻越小,额定电流越大。友情提示：
更换保险丝时，不要换成更粗的保险丝，铜丝、铁丝的熔点较高，所以千万不能用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路的作用.几种常见的保险丝 二、保险丝现在家庭中常用空气开关代替保险丝二、保险丝 当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。献计献策：
为了防止电路中电流过大引发事故，你有哪些好的建议？1、避免同时使用功率过大的用电器
2、改造线路
3、加装保险装置
…… 1、保险丝
2、空气开关 商场里，一位顾客和一位卖微波炉的售货员出现了不同意见。
售货员说：微波炉很省电，用它加热食品用不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“烧保险”。
他们各是从什么角度说的？你能解决他们的矛盾吗？
1、家庭电路中保险丝断了，以下原因不可能的是： （ ） A、家庭中用电器的功率过大 B、拉线开关中的两根导线头相碰 C、保险丝的规格不合适，熔断电流太小 D、插头中的两根导线头相碰 B课堂练习课堂练习2、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的 （ ）
A、总电流变大 B、总电压变大
C、总电阻变大 D、总功率变大A D课堂练习 3、小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应如何选择？再见！
