山东省滕州市滕西中学人教版九年级物理全册课件：20-4 电动机

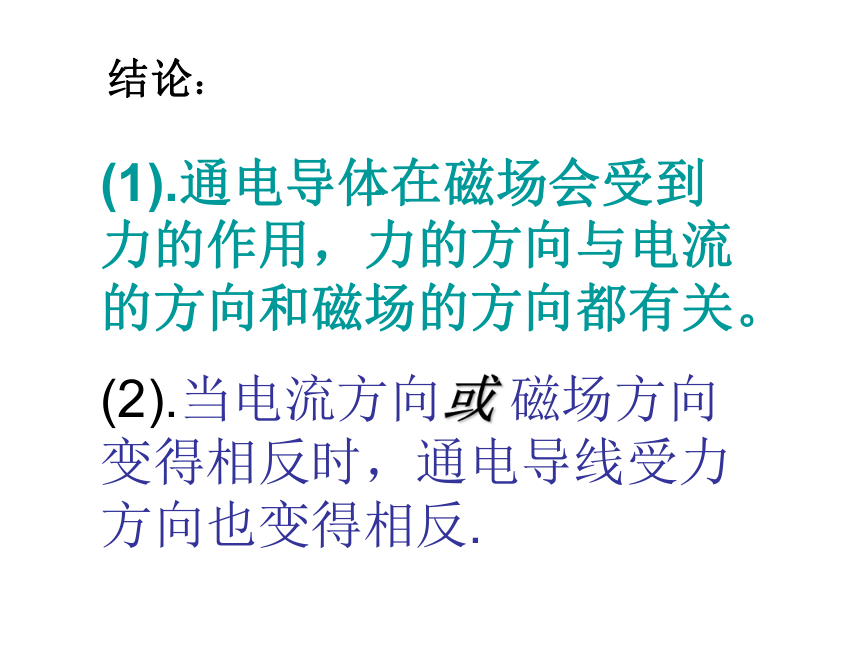

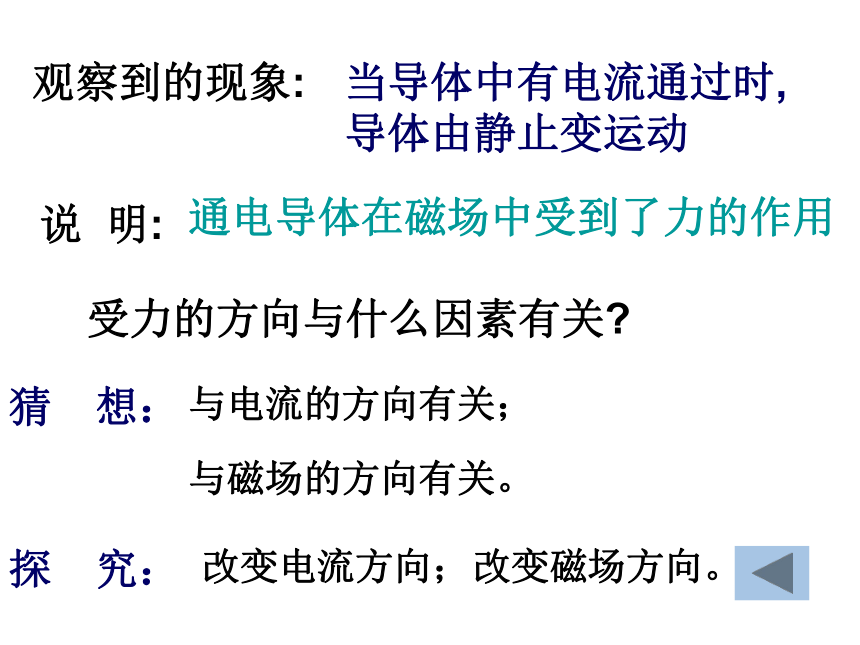

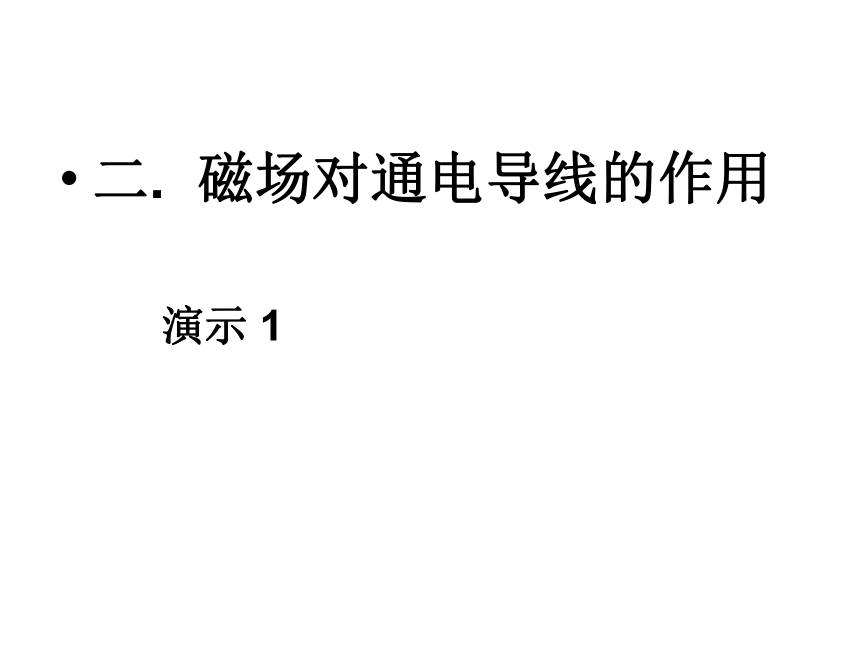

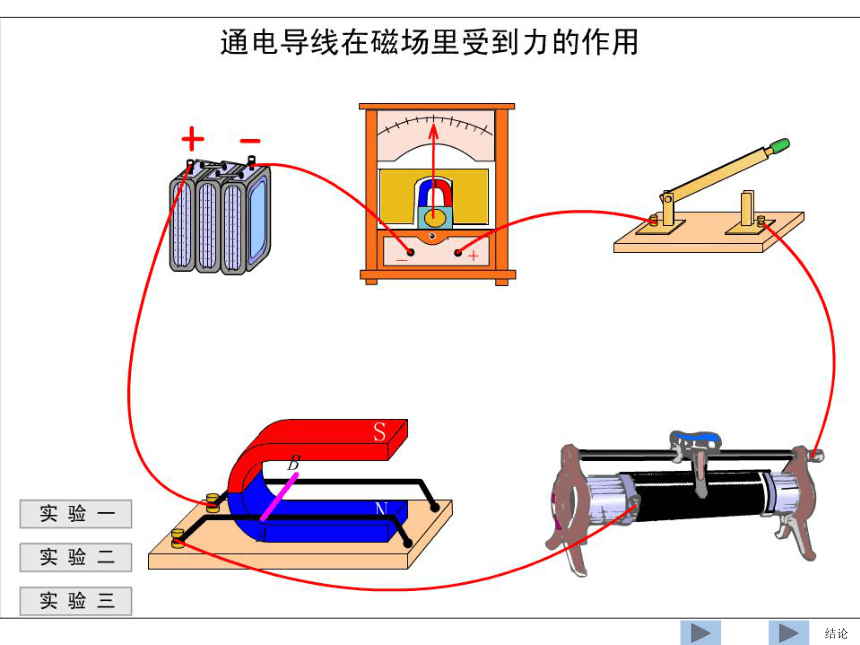

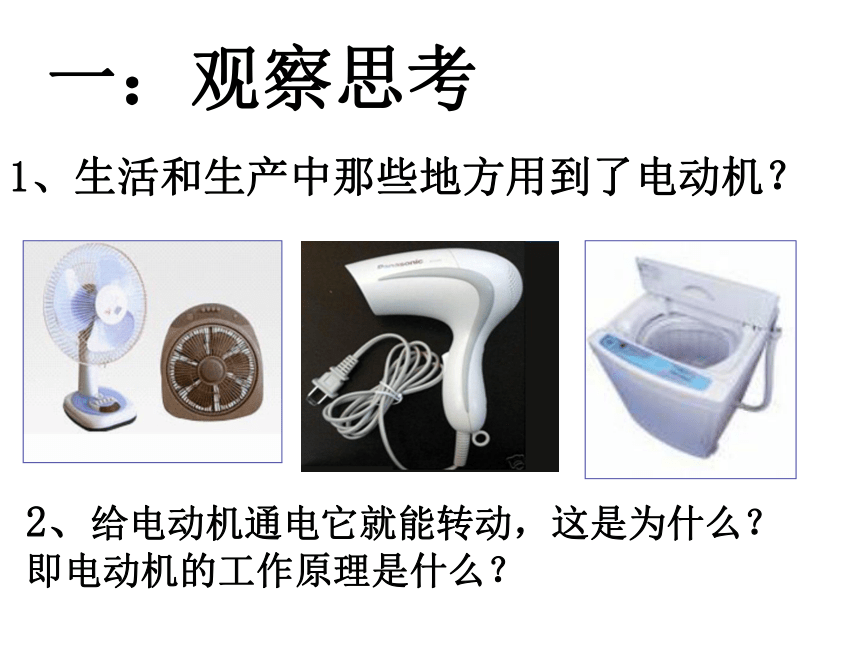

课件18张PPT。 电动机1、生活和生产中那些地方用到了电动机？2、给电动机通电它就能转动，这是为什么？即电动机的工作原理是什么？ 一：观察思考二. 磁场对通电导线的作用 演示 1结论观察到的现象:当导体中有电流通过时,导体由静止变运动说 明:通电导体在磁场中受到了力的作用受力的方向与什么因素有关?猜　想：探　究：与电流的方向有关；与磁场的方向有关。改变电流方向；改变磁场方向。结论：(1).通电导体在磁场会受到力的作用，力的方向与电流的方向和磁场的方向都有关。(2).当电流方向或 磁场方向变得相反时，通电导线受力方向也变得相反.我们知道了通电导体在磁场中受到力的作用.

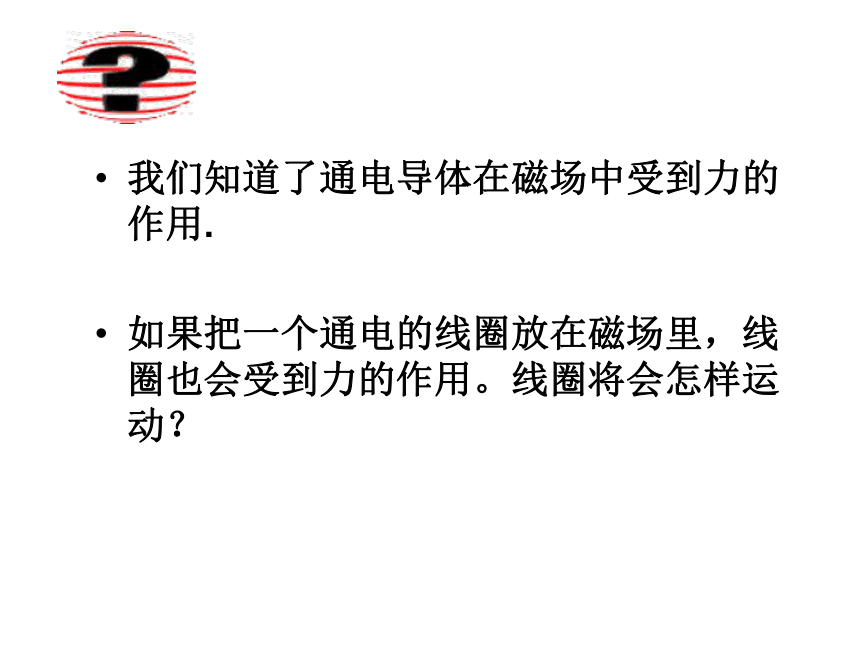

如果把一个通电的线圈放在磁场里，线圈也会受到力的作用。线圈将会怎样运动？ 1、通电线圈在磁场中受力作用而绕着转轴转动。
三、磁场对通电线圈的作用：ab段电流方向由a向b，受力方向向上；cd段电流方向由c向d，受力方向向下.
这样就使得线圈abcd沿着轴线顺时针转动.
线圈为什么停止在与磁场方向垂直的位置不动？ 2、线圈与磁场（磁感线）方向垂直的位置称为平衡位置。abcd通电线圈越过平衡位置的运动情况提示:怎样使线圈越过平衡位置后持续顺时针转动?答：及时改变电流方向或磁场方向
从而改变受力方向ab段电流方向由a向b，受力方向仍向上；cd段电流方向由c向d，受力方向仍向下.ab段、 cd段的电流方向、受力方向没有发生改变.
使线圈在这个位置摆动几下就停下来四.直流电动机的结构及工作原理结构定子（磁体）转子（线圈）换向器 （使线圈一转过平衡位置就改变线圈中的电流方向）电刷 工作过程： 电动机：工作原理：通电线圈在磁场中受力而转动能量转化：电能转化为机械能五. 生活中的电动机 分类:直流电动机(电动玩具、录音机等
小型电器)交流电动机(电风扇、洗衣机等
家用电器)｛电动机的优点：结构简单、控制方便、
体积小、效率高小结1. 关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 [ ]
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变
2,下列说法正确的是( 　　　　 )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈
转动的快慢
六.习题cＢ 3.电动机原理是： 通电线圈在磁场里受力而转动 4.换向器在电动机中的作用是：
每当线圈转过平衡位置时自动改变线圈中的电流方向。谢谢，再见！
