山东省滕州市滕西中学人教版九年级物理全册课件：20-5 磁生电

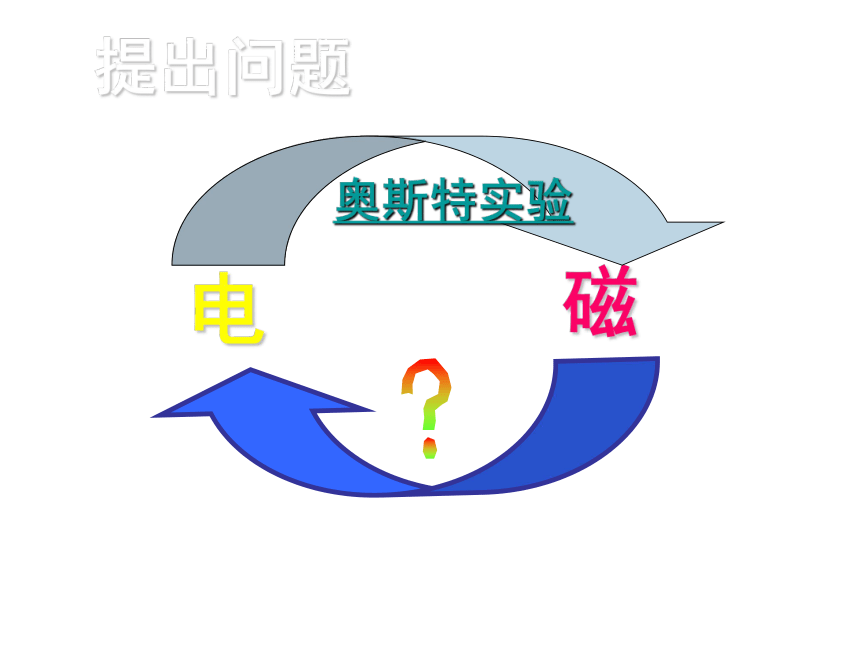

课件33张PPT。磁生电电磁提出问题奥斯特实验 英国科学家法拉第

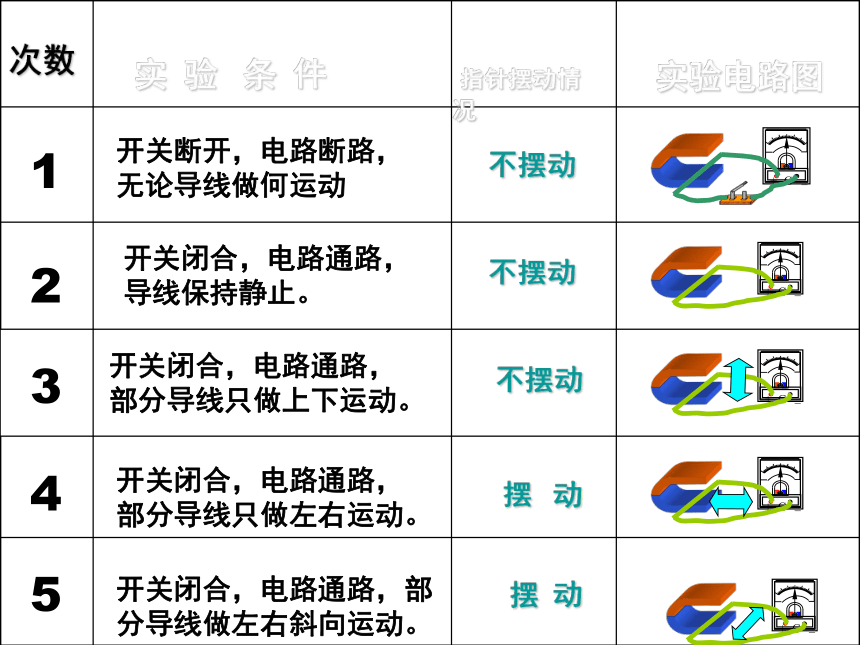

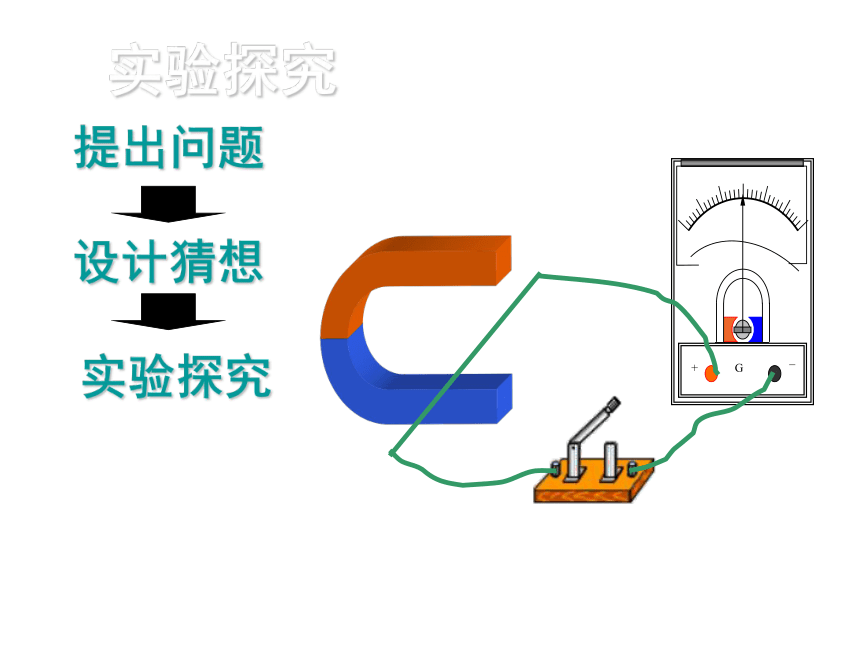

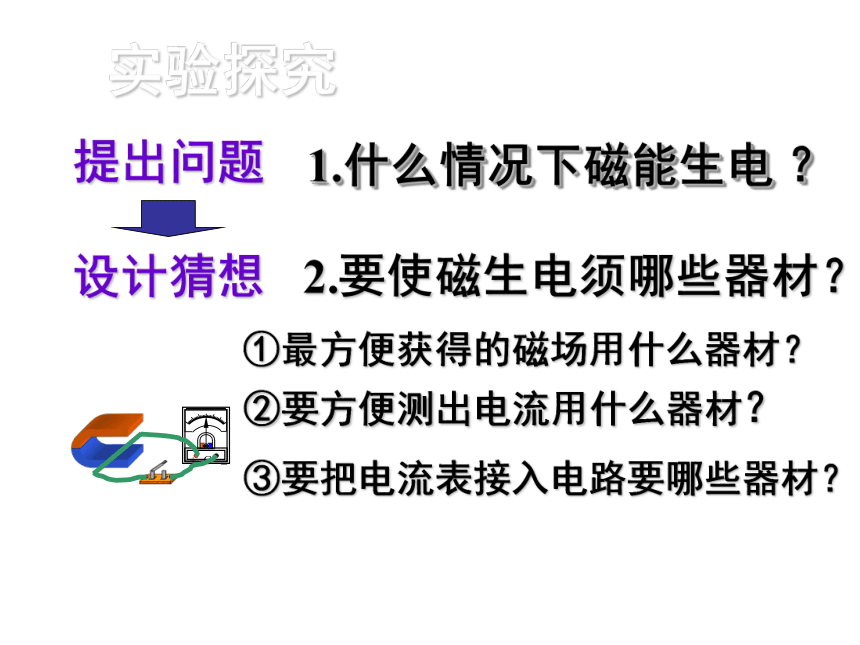

经过10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元实验探究提出问题1.什么情况下磁能生电 ？设计猜想2.要使磁生电须哪些器材？①最方便获得的磁场用什么器材？②要方便测出电流用什么器材？③要把电流表接入电路要哪些器材？提出问题设计猜想实验探究实验探究次数实 验 条 件 指针摆动情况实验电路图1开关断开，电路断路，
无论导线做何运动不摆动2345开关闭合，电路通路，
导线保持静止。不摆动开关闭合，电路通路，
部分导线只做上下运动。不摆动开关闭合，电路通路，
部分导线只做左右运动。摆 动开关闭合，电路通路，部

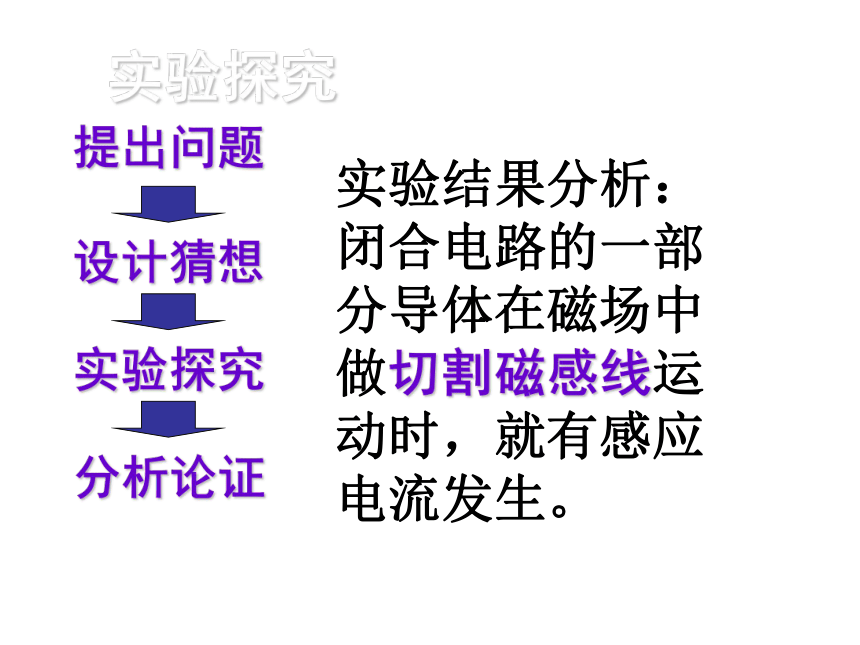

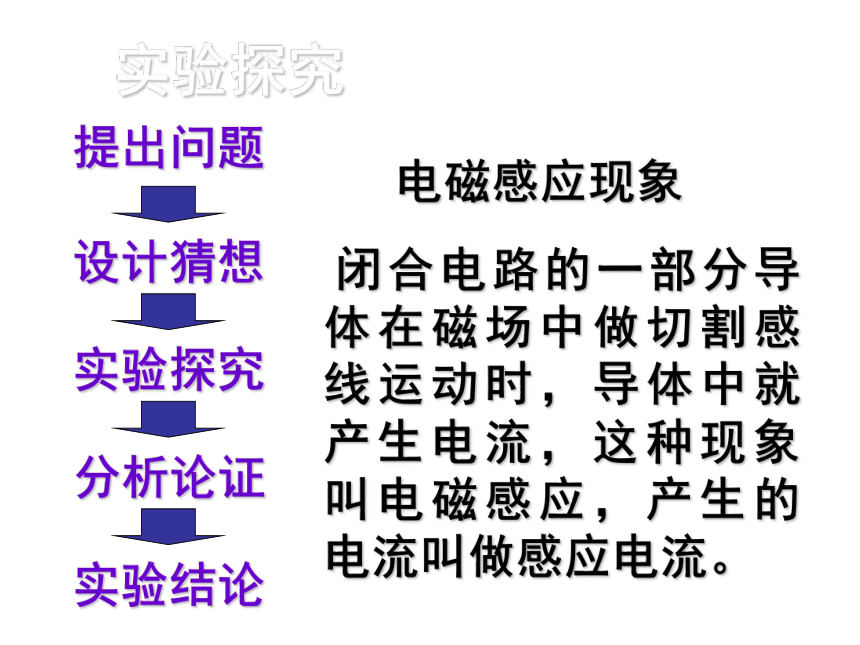

分导线做左右斜向运动。摆 动提出问题设计猜想实验探究实验探究分析论证实验结果分析：闭合电路的一部分导体在磁场中做切割磁感线运动时，就有感应电流发生。 提出问题设计猜想实验探究实验探究分析论证实验结论 电磁感应现象

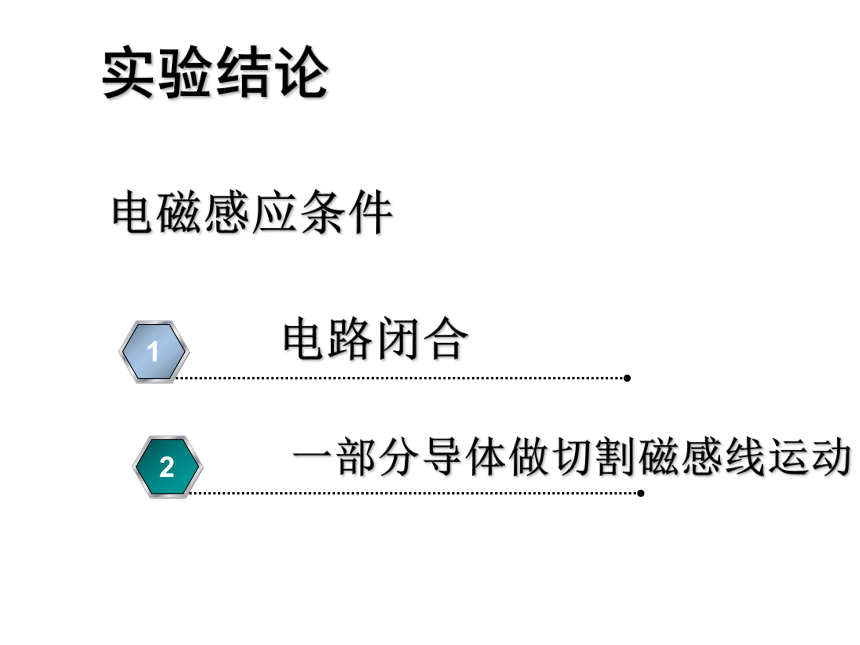

闭合电路的一部分导体在磁场中做切割感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。实验结论电磁感应条件其他的结论电流方向？

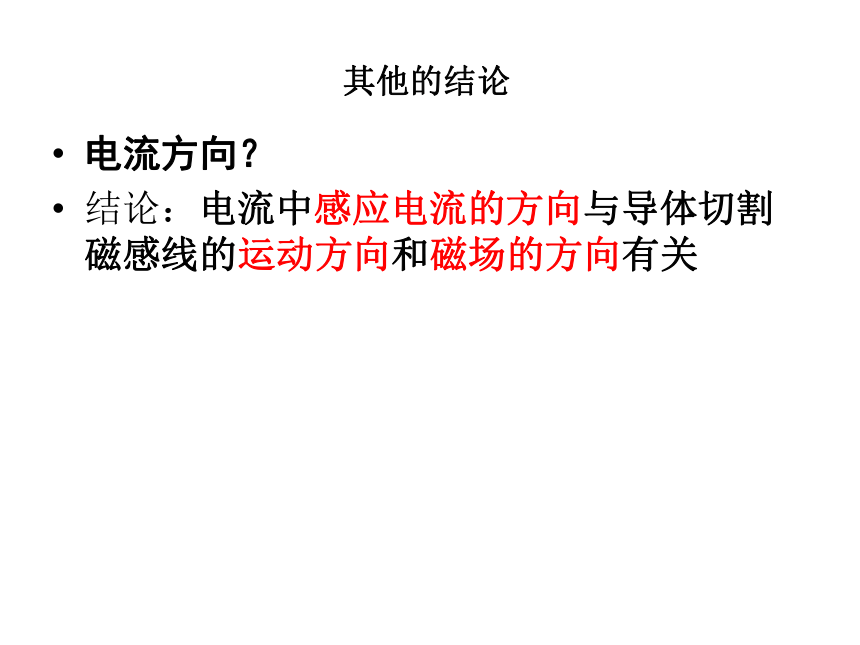

结论：电流中感应电流的方向与导体切割磁感线的运动方向和磁场的方向有关

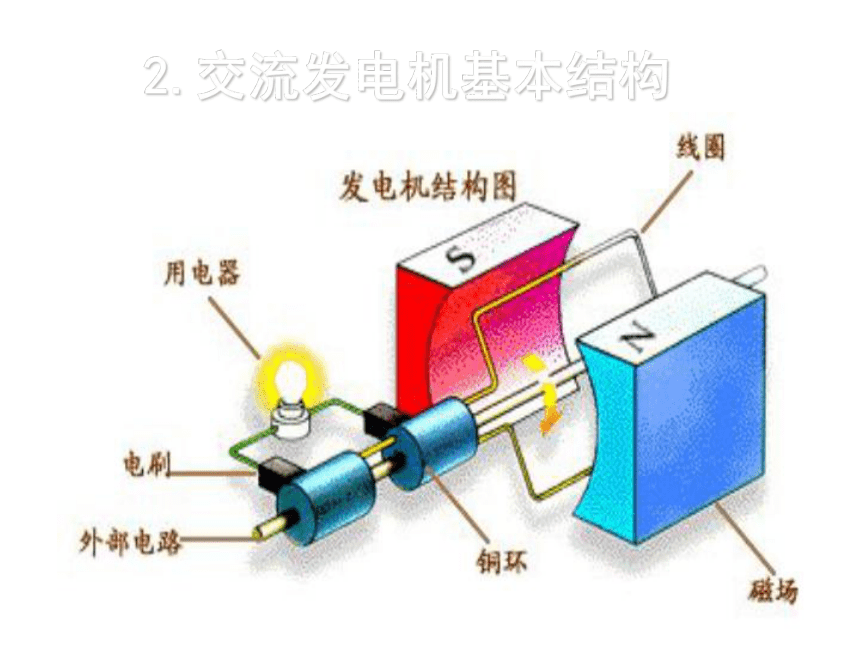

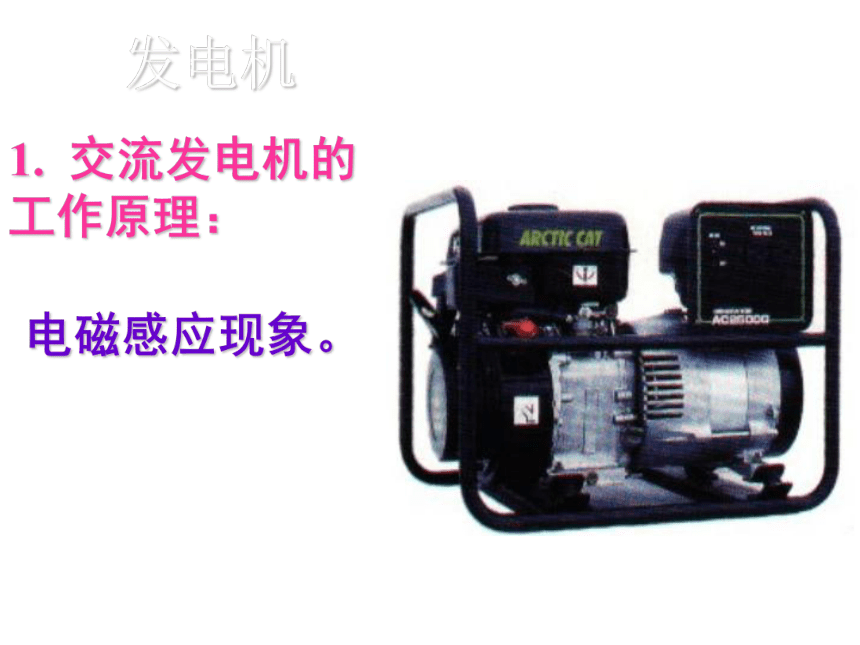

发电机1. 交流发电机的工作原理：电磁感应现象。2.交流发电机基本结构3. 发电机发电过程 ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流①②③④abdcAB实际使用的交流发电机（旋转磁场式）
（1）组成：
定子——线圈；转子——电磁铁原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场（2）动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等4. 交流电：周期性改变方向和大小的电流。直流电：电流方向不变的电流。5.周期:完成一个周期性变化所用的时间。符号: T 单位:秒 (s)
频率:交流在1s内完成周期性变化的次数。符号: f 单位:赫兹(Hz)
T=1/f f=1/T　6.问：生活用电的周期、频率、每秒方向改变次数我国交流电周期是0.02秒，频率为50赫兹，每秒电流方向改变100次发电机与电动机的比较????1、发电机的构造原则上和电动机是完全相同的2、电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能3、电动机：利用通电线圈在磁场里转动的原理
发电机:利用电磁感应原理
可分为交流发电机和直流发电机两类。 NSNSSNNS垂直屏幕
向外运动1、下面的四个图中那些不会产生感应电流（ ）（图中小圆表示闭合导体的一部分）ABCDC、D 2.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向3.在电磁感应现象中，导体切割磁感线运动时，产生了______________。由此可见，在电磁感应现象中，______能转化为______能。 感应电流电机械能 4.请判断:(1)、导体在磁场中运动一定会产生感应电流（ ）
(2)、导体在磁场中做切割运动一定会产生感应电压（ ）
(3)、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
(4)、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
550MW大型发电机组转子吊装火电厂中的汽轮机组宁波市镇海火电厂秦山核电站湛江火电厂1.???
. 1、产生感应电流的条件是（ ）
A.导体在磁场中运动
B.导体在磁场中做切割磁感线运动
C.闭合电路的一部分导体做切割磁感线运动
D.闭合导体在磁场中做切割磁感线运动
C1.周期性改变____的电流叫交流电，_____不变的电流叫直流电，发电机提供的是_____电，电池提供的是__ 电
2.我国的交流发电机的转子每秒转____周，即交流电的变化频率是____赫，因此交流电的方向每秒要改变___次。
练习方向方向交流直流50501003.发电机的主要构造分成____和____两部分，大型发电机的线圈作_____，电磁铁作_____。实用发电机的转子由水轮机、_____等带动旋转。定子转子定子转子汽轮机4.交流发电机制造的原理是（ ）
A电流的磁效应 B电流的磁现象
C电磁感应现象 D电磁铁原理
5.我国使用的交流电的频率为50赫兹，在10秒内电流方向改变了（ ）
A、500次 B、50次
C、100次 D、1000次CD6.交流发电机线圈内和外电路中的电流分别是（ ）
A、交流电和直流电 B交流电和交流电
C直流电和交流电 D直流电和直流电7.此装置是什么机器？工作原理是什么？工作时能量的转化情况怎样？B发电机电磁感应原理机械能转化为电能
