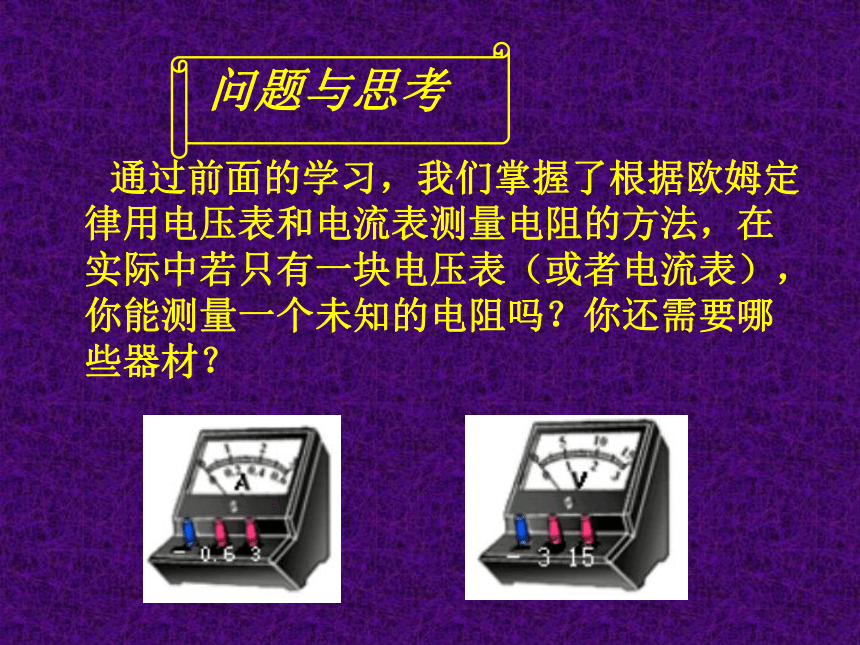

课件13张PPT。第四节 欧姆定律的应用第十二章 欧姆定律 通过前面的学习，我们掌握了根据欧姆定律用电压表和电流表测量电阻的方法，在实际中若只有一块电压表（或者电流表），你能测量一个未知的电阻吗？你还需要哪些器材？问题与思考伏阻法电路图：
步骤及推导过程

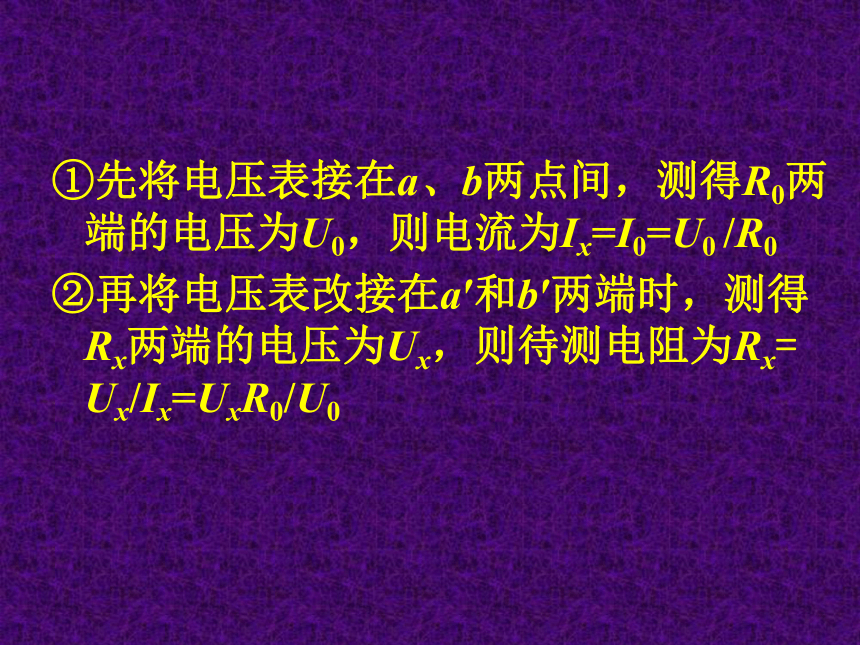

有电压表、定值电阻R0，无电流表①先将电压表接在a、b两点间，测得R0两端的电压为U0，则电流为Ix=I0=U0 /R0

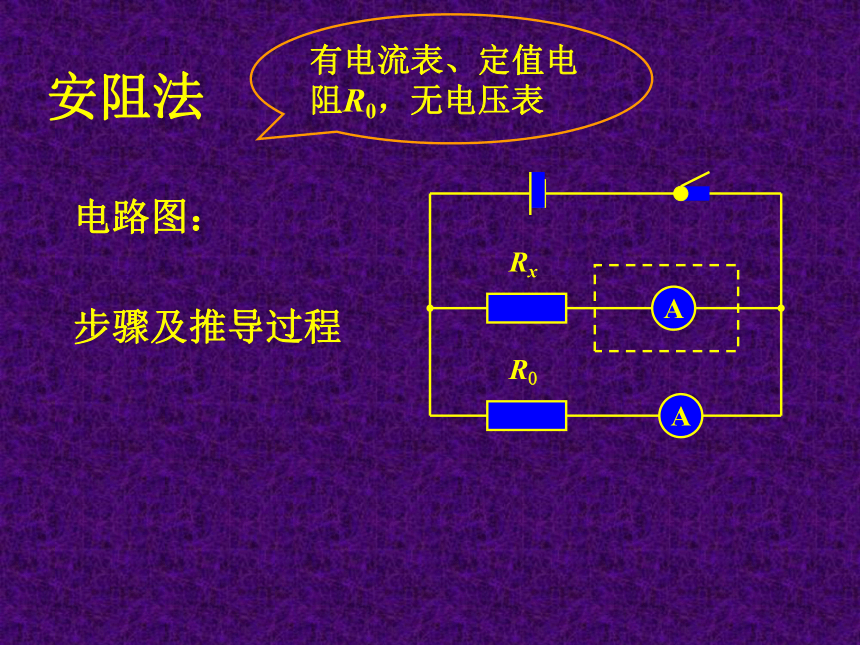

②再将电压表改接在a′和b′两端时，测得Rx两端的电压为Ux，则待测电阻为Rx= Ux/Ix=UxR0/U0安阻法电路图：
步骤及推导过程

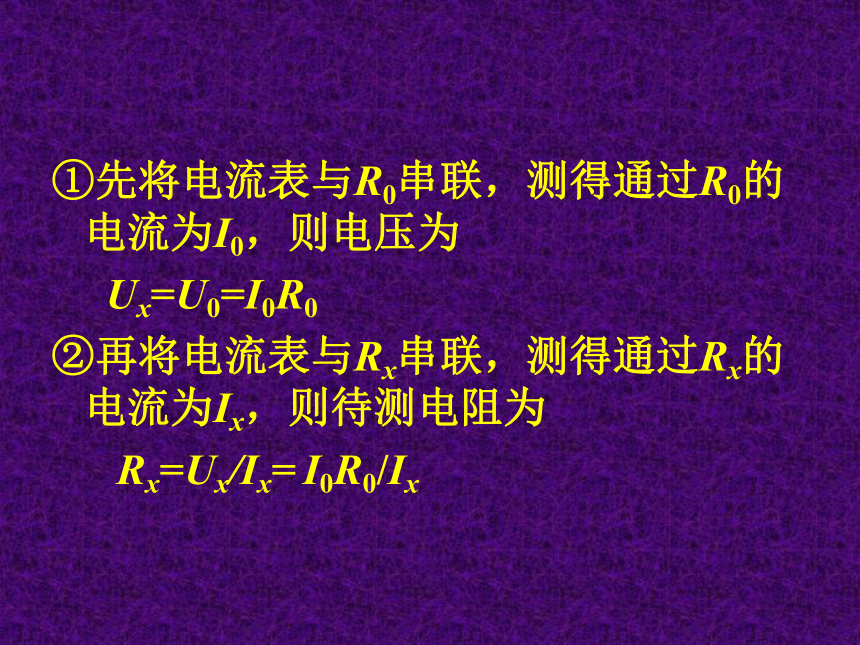

有电流表、定值电阻R0，无电压表①先将电流表与R0串联，测得通过R0的电流为I0，则电压为
Ux=U0=I0R0
②再将电流表与Rx串联，测得通过Rx的电流为Ix，则待测电阻为
Rx=Ux/Ix= I0R0/Ix电流表和电压表的电阻 电流表电流表的电阻RA很小，串联接入电路时，电路的总电阻R = RA +R0≈R0电压表的电阻RV很 大，并联接入电路时，电路的总电阻1/R = 1/RV +1/R0
R≈R0电压表 为什么电流表不可以直接连在电源的两极上，而电压表可以直接并联在电源的两端？小组讨论 1. 由于电流表的电阻非常小，根据欧姆定律I=U/R，电路中的电流会很大，就会把电路中的电流表及电源烧坏，严禁将电流表直接与电源两极相接。
2. 由于电压表有很大的电阻，它可以直接与电源的两极相连而测量电源的电压，不会造成电压表的烧坏。讨论结果 　如图所示电路，电源电压为9 V，R1的阻值是12 Ω，开关S闭合时电压表的示数是6 V，试问：
　1. 电流表的示数是多少？
　2. R2的阻值和电路中的总电阻各是多
　　　少？　例　题 　电路中电阻R1、R2串联，电压
　表测R2两端的电压，电流表测
　串联电路中的电流，题中已知电源的电压U为9 V，当开关S闭合后，电压表示数为6 V，即R2两端的电压U2为6 V。根据串联电路电压特点：U =U1+U2，可得电阻R1两端电压U1=U -U2，已知电阻R1=12 Ω，将U1、R1代入欧姆定律公式，便可求得电阻R1中的电流I1，又由串联电路电流特点I =I1=I2可知，通过电阻R2的电流I2 =I1，再将U2、U1代入电阻公式R =U/I，可求得电阻R2，同理，可求得总电阻R。分析答案　1. U1=U总-U2=9 V-6 V=3 V
I1=U1/R1=3 V/12 Ω=0.25 A
　2. 又∵I1=I2=I=0.25 A
∴R2=U2/I2=6 V/ 0.25 A=24 Ω
R=U/I=9 V/ 0.25 A=36 Ω。结束 谢谢
