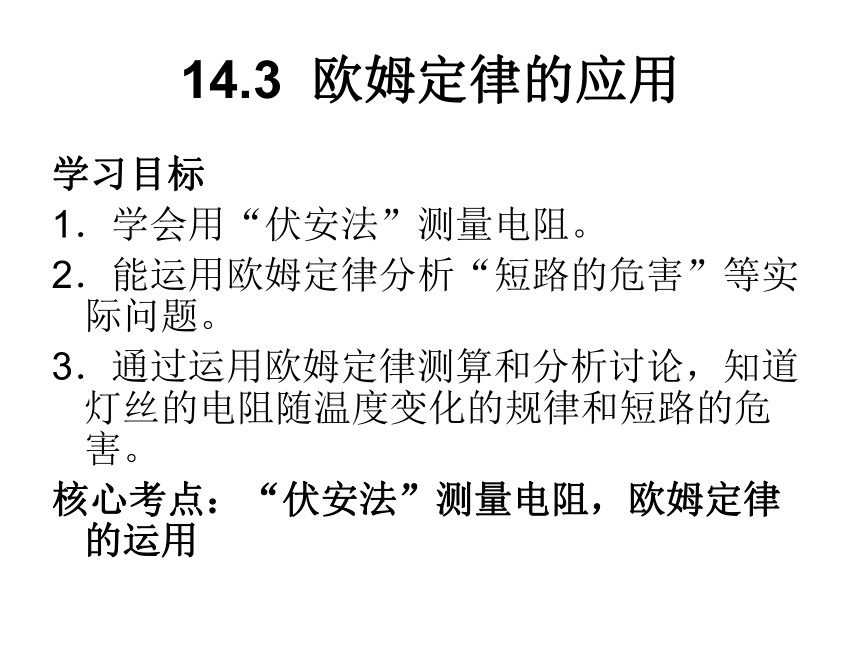

课件32张PPT。第十四章 探究欧姆定律14.3 欧姆定律的应用学习目标
1.学会用“伏安法”测量电阻。
2.能运用欧姆定律分析“短路的危害”等实际问题。
3.通过运用欧姆定律测算和分析讨论,知道灯丝的电阻随温度变化的规律和短路的危害。
核心考点:“伏安法”测量电阻,欧姆定律的运用课前预习

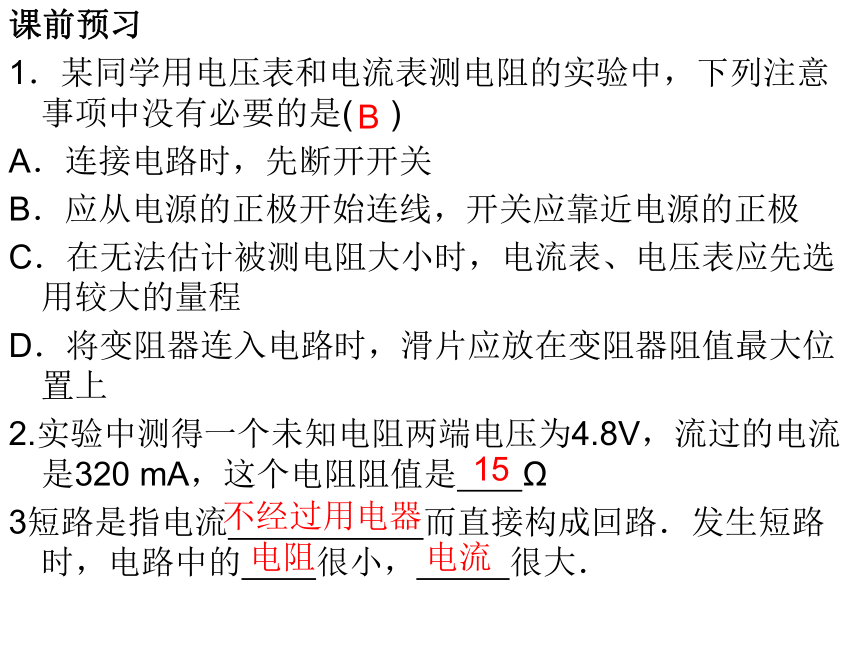

1.某同学用电压表和电流表测电阻的实验中,下列注意事项中没有必要的是( )
A.连接电路时,先断开开关
B.应从电源的正极开始连线,开关应靠近电源的正极
C.在无法估计被测电阻大小时,电流表、电压表应先选用较大的量程
D.将变阻器连入电路时,滑片应放在变阻器阻值最大位置上
2.实验中测得一个未知电阻两端电压为4.8V,流过的电流是320 mA,这个电阻阻值是 Ω
3短路是指电流 而直接构成回路.发生短路时,电路中的 很小, 很大.B15不经过用电器电阻电流知识点1.伏安法测电阻
(1)实验原理:欧姆定律I=U/R 的变形公式 R=U/I
从公式R=U/I 可以看出,用电压表测出小灯泡两端的电压,用电流表测出通过小灯泡的电流,运用欧姆定律就能算出灯泡的电阻.这种方法叫做伏安法测电阻.
(2)实验器材:电源(干电池组)、开关、电流表、电压表、滑动变阻器、小灯泡和若干导线.
(3)实验步骤

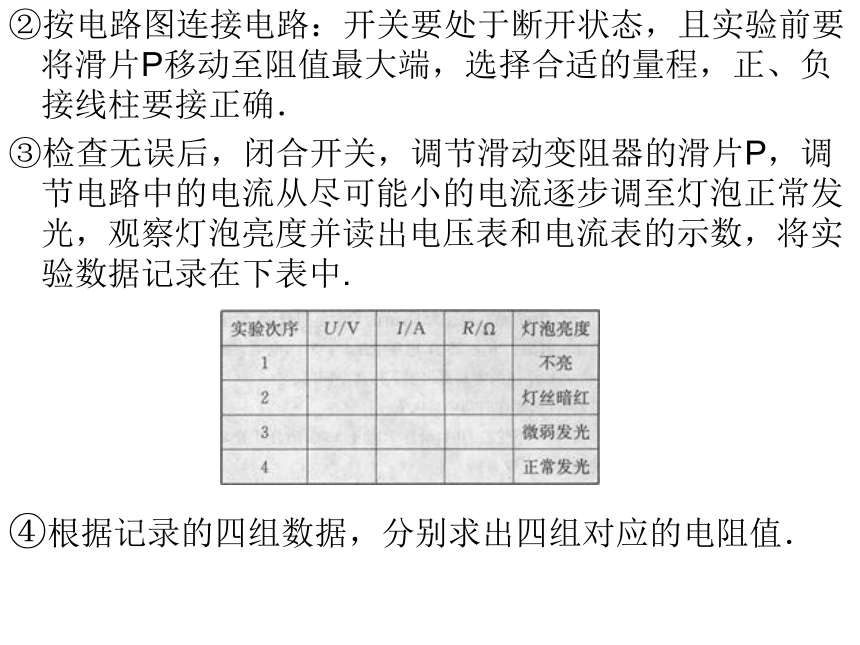

①设计实验电路图如下图所示,按电路图连接电路:开关要处于断开状态,且实验前要将滑片P移动至阻值最大端,选择合适的量程,正、负接线柱要接正确.②按电路图连接电路:开关要处于断开状态,且实验前要将滑片P移动至阻值最大端,选择合适的量程,正、负接线柱要接正确.
③检查无误后,闭合开关,调节滑动变阻器的滑片P,调节电路中的电流从尽可能小的电流逐步调至灯泡正常发光,观察灯泡亮度并读出电压表和电流表的示数,将实验数据记录在下表中.
④根据记录的四组数据,分别求出四组对应的电阻值.

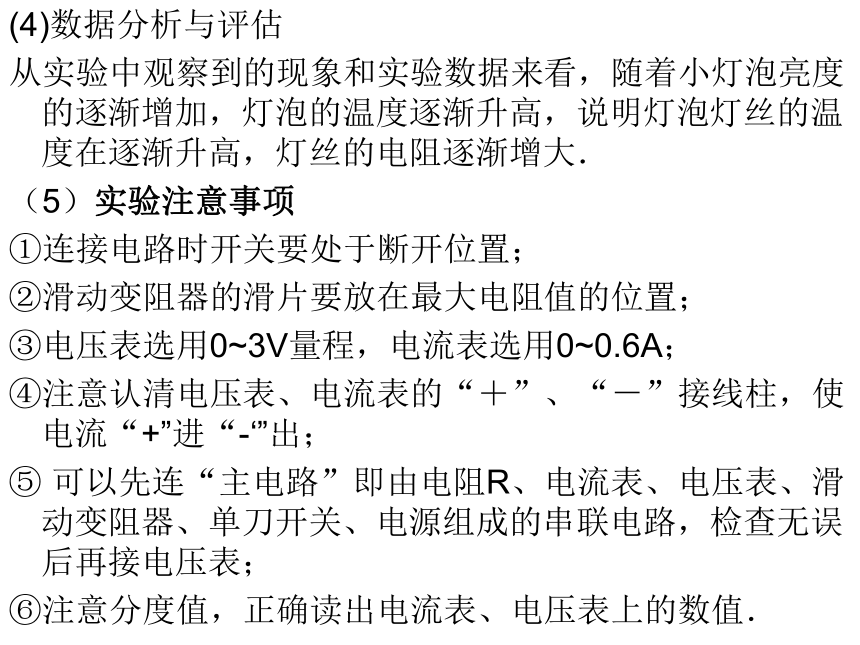

(4)数据分析与评估
从实验中观察到的现象和实验数据来看,随着小灯泡亮度的逐渐增加,灯泡的温度逐渐升高,说明灯泡灯丝的温度在逐渐升高,灯丝的电阻逐渐增大.
(5)实验注意事项
①连接电路时开关要处于断开位置;
②滑动变阻器的滑片要放在最大电阻值的位置;
③电压表选用0~3V量程,电流表选用0~0.6A;
④注意认清电压表、电流表的“+”、“-”接线柱,使电流“+”进“-‘”出;
⑤ 可以先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、单刀开关、电源组成的串联电路,检查无误后再接电压表;

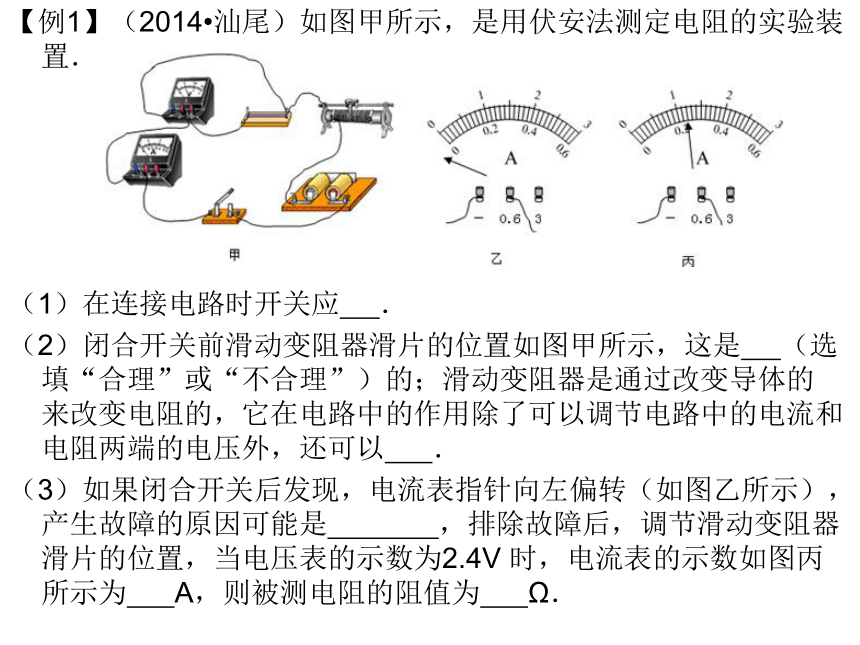

⑥注意分度值,正确读出电流表、电压表上的数值.【例1】(2014?汕尾)如图甲所示,是用伏安法测定电阻的实验装置.

(1)在连接电路时开关应 .
(2)闭合开关前滑动变阻器滑片的位置如图甲所示,这是 (选填“合理”或“不合理”)的;滑动变阻器是通过改变导体的 来改变电阻的,它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外,还可以 .

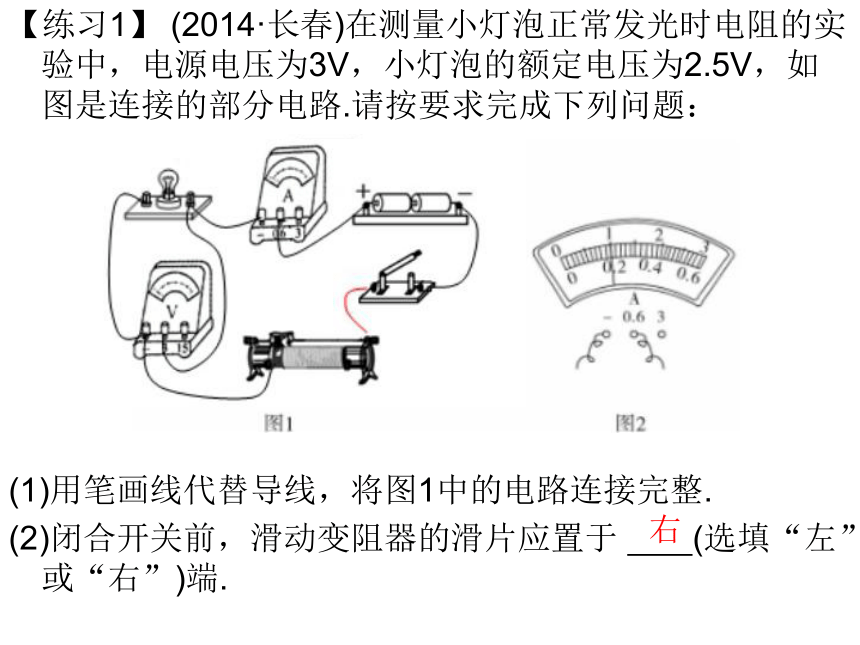

(3)如果闭合开关后发现,电流表指针向左偏转(如图乙所示),产生故障的原因可能是 ,排除故障后,调节滑动变阻器滑片的位置,当电压表的示数为2.4V 时,电流表的示数如图丙所示为 A,则被测电阻的阻值为 Ω.【练习1】 (2014·长春)在测量小灯泡正常发光时电阻的实验中,电源电压为3V,小灯泡的额定电压为2.5V,如图是连接的部分电路.请按要求完成下列问题:

(1)用笔画线代替导线,将图1中的电路连接完整.

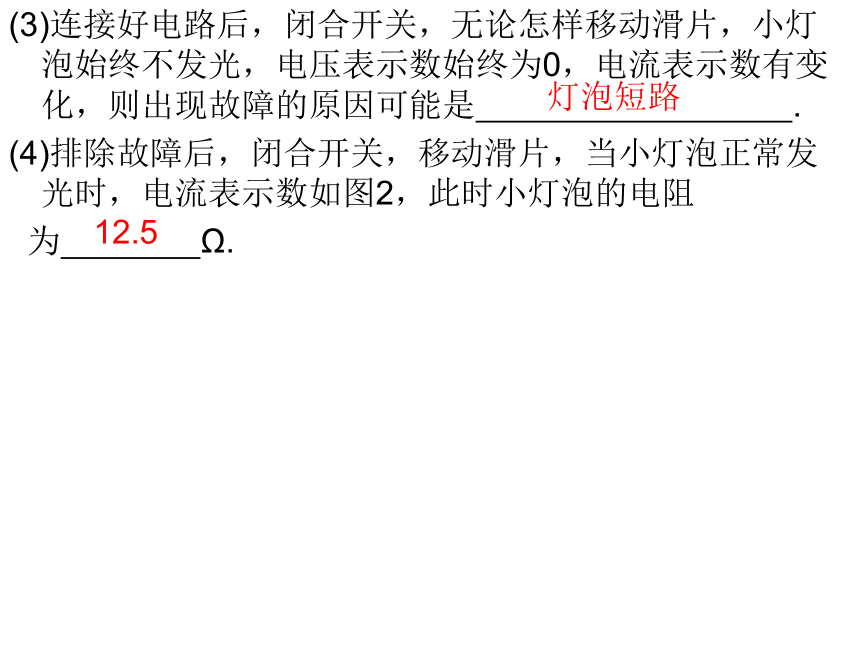

(2)闭合开关前,滑动变阻器的滑片应置于 (选填“左”或“右”)端.右(3)连接好电路后,闭合开关,无论怎样移动滑片,小灯泡始终不发光,电压表示数始终为0,电流表示数有变化,则出现故障的原因可能是 .
(4)排除故障后,闭合开关,移动滑片,当小灯泡正常发光时,电流表示数如图2,此时小灯泡的电阻

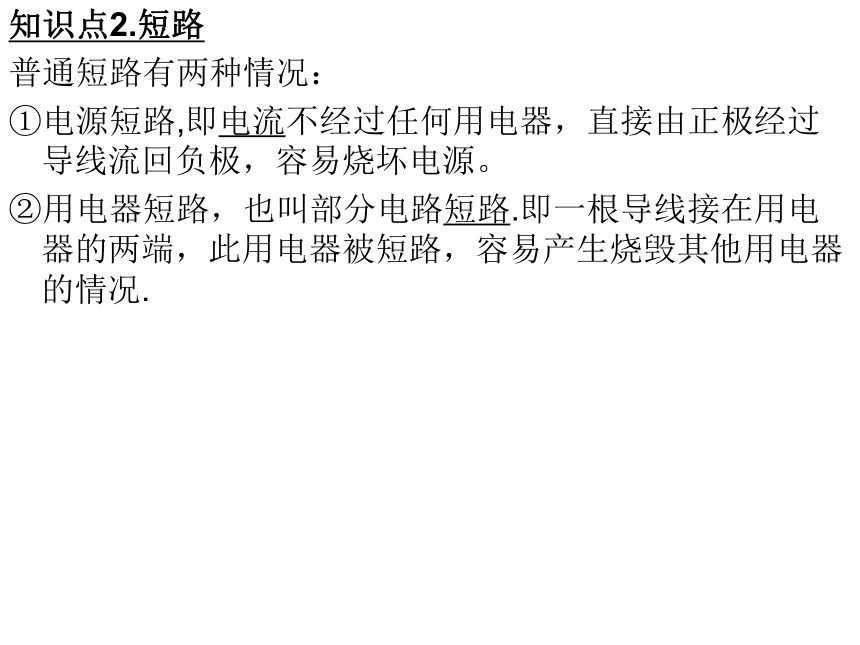

为 Ω.灯泡短路12.5知识点2.短路
普通短路有两种情况:
①电源短路,即电流不经过任何用电器,直接由正极经过导线流回负极,容易烧坏电源。

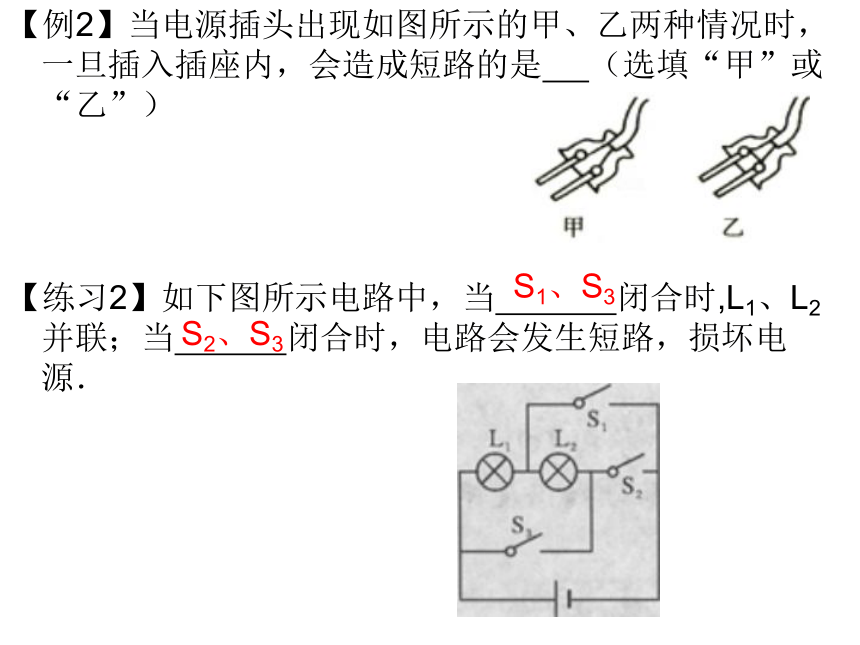

②用电器短路,也叫部分电路短路.即一根导线接在用电器的两端,此用电器被短路,容易产生烧毁其他用电器的情况.【例2】当电源插头出现如图所示的甲、乙两种情况时,一旦插入插座内,会造成短路的是 (选填“甲”或“乙”)
【练习2】如下图所示电路中,当 闭合时,L1、L2并联;当 闭合时,电路会发生短路,损坏电源.S1、S3S2、S3随堂检测

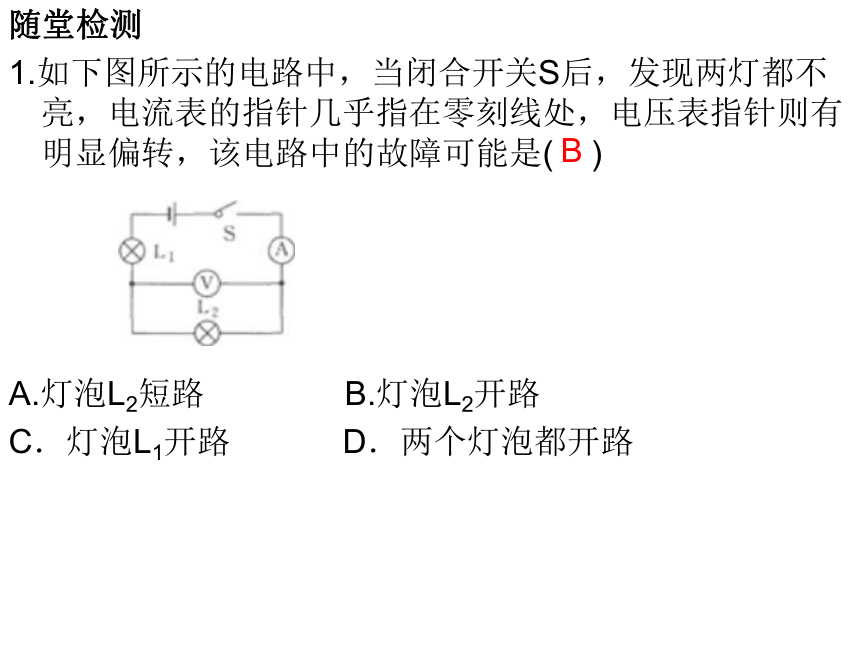

1.如下图所示的电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在零刻线处,电压表指针则有明显偏转,该电路中的故障可能是( )

A.灯泡L2短路 B.灯泡L2开路
C.灯泡L1开路 D.两个灯泡都开路B2.如下图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮。调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮.出现这一现象的原因可能是( )

A. 灯泡L2灯丝断了 B.滑动变阻器短路了
C.灯泡L2短路了 D.滑动变阻器接触不良C3. (2014?宿迁)为测量阻值在5~10Ω之间的定值电阻Rx,小明从实验室找来如下器材:电源一只(电压3V不变),电流表一只(0~0.6A、0~3A),电压表一只(0~3V、0~15V),滑动变阻器三只(规格分别为“100Ω 0.2A”、“1kΩ 0.1A”和“50Ω 1A”),开关一只,导线若干.

(1)你认为小明应该选用规格为 的滑动变阻器;
(2)请你用笔画线代替导线,将实物电路连接完整;
(3)连接好电路后,小明进行了实验,根据所测的数据绘制出了电阻Rx的I﹣U图象,由图象可知,通过Rx的电流与其两端电压的关系是 ,Rx的阻值是 Ω.“50Ω 1A”成正比6第十四章复习课
考点1. 影响电阻大小的因素
考点分析:本考点近些年均未考查,2016年备考时应重视,很有可能考查实验题或综合能力题.另外对滑动变阻器的使用也应重视,滑动变阻器一般不单独考查,而是在电学实验题中考查.
决定电阻大小的因素:材料、长度、横截面积、温度.
①材料:在长度和横截面积相同的情况下,不同材料的导体电阻不同;
②长度:在材料和横截面积一定时,导体越长,其电阻就越大;
③横截面积:在材料和长度一定时,横截面积越大的导体电阻越小;
④长度:一般情况下,金属导体的温度升高时电阻变大.1.(2007广东,18,7分)小明同学想比较金属材料甲和金属材料乙哪个更容易导电。现有金属材料甲和金属材料乙制成的各种不同规格的金属丝,规格如下表所示:

请你帮助小明同学完成下面的实验方案。
(1)实验器材除上述金属丝、干电池、开关、导线外,还必须选用的器材有:____________。
(2)实验中应选取的金属丝分别是:____________(只需填字母代号)。电流表AC(3)请在下面空白处画出实验电路图(用“ ”表示金属丝)
(4)在本实验中,你是如何判断哪种金属材料更容易导电的?
只闭合SA,读出电流表的示数IC;只闭合SC,读出电流表的示数IA;将IA和IC的电流大小进行比较,电流大的导电性能好.考点2探究电流、电压和电阻的关系(高频考点)
考点分析:本考点考查的重点是有关电流、电压和电阻关系的探究实验,考查难度较大. 探究电流、电压和电阻关系的探究的方法是控制变量法.1.(2009广东,17,7分)某实验小组的同学在探究欧姆定律时,采用了如图12所示的电路图实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω,电源电压是3V,滑动变阻器的阻值范围是O~15Ω

(1)他们在探究某一因素变化对电流的影响时,采用控制变量法实验分两步进行:
①保持电阻不变,探究电流与 的关系;
②保持电压不变,探究电流与 的关系
(2)实验中,电流表的量程应选 A,电压表的量程应
选 V;某次实验中,若电流表的示数是0.3A,电压表的示数是l.5V,请根据你前面选择的量程,在图中分别画出两表指针的位置
(3)在研究电阻对电流的影响时,把定值电阻由5Ω换成10Ω,闭合开关后,下一步的操作是:调节滑动变阻器的滑片,保
持 不变.电压电阻0~0.60~3定值电阻两端的电压2.(2012广东,18,6分)在“探究一定电压下,电流与电阻的关系”的实验中,老师提供的实验器材有:电源(电压恒为4.5Ⅴ),电流表、电压表各一个,开关一个,四个定值电阻(5Ω、10Ω、15Ω、20Ω),两只滑动变阻器(规格分别为“20Ω 2A”、“50Ω 1A”),导线若干.
(1)请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择).

(2)小李实验时,在a、b间先接入5Ω的电阻,闭合开关,移动滑片P,使电压表的示数为1.5Ⅴ,并记下相应的电流值;再改接10Ω的电阻,此时滑片P应向 (选填“E”或“F”)端移动,小李移动变阻器滑片P的目的是: .F保持定值电阻两端电压为1.5V不变考点3 欧姆定律及简单应用(高频考点)
考点分析:本考点考查的重点是运用欧姆定律解答相关计算题,考查难度中等.要解决欧姆定律的相关问题,必须先掌握好串并联电路的电流、电压、电阻规律以及欧姆定律和欧姆定律的变形公式.1.(2010广东,14,3分)如图,是关于电阻A、B的I﹣U图象.由图可知,电阻值较大的电阻是 Ω.若将A、B两电阻 并联后接在电压为2V的电源两端,则并联电路干路中的电流是 A,此时电路总电阻值
是 Ω(保留一位小数).100.63.32.(2011广东,20,5分)如图甲所示的电路中,电源电压为3V,小灯泡上标有“2.5V 0.25A”字样.当滑动变阻器的滑片P从最右端移到a点时,小灯泡正常发光;再移动滑片到某点b时,电压表的读数如图乙所示(电源电压和小灯泡的电阻保持不变).请回答:

(1)当滑片P滑到b点时,电压表的读数为 V;小灯泡的电阻为 Ω.b点在a点的 (选填“左”或“右”).
(2)滑片在b处时,求滑动变阻器接入电路的阻值是多少?210右3.(2013广东,20,6分)如图所示的电路,电源电压为6V且保持不变,滑动变阻器R 标有“50Ω,2A”字样.
(l)将滑片P移到最右端,闭合S1,断开S2,求电流表的示数I1 (2)保持滑片P在最右端,闭合S1、S2,电流表示数I=5I1,求R2的阻值. (3)将滑片P移至某一位置,闭合S1、S2,电流表示数为0.68A,求此时滑动变阻器接入电路的阻值.考点4 伏安法测电阻
考点分析:本考点是广东中考的高频考点,其中伏安法测电阻的电路图的连接是考查的重点.应注意的知识:1.(2011广东,16,2分)请你用笔画线代替导线,将如下图所示的实物连接完整,使之能完成“用伏安法测小灯泡的电阻”的实验.2.(2007广东,15,3分)如图1所示是小明同学设计的测电阻R的电路图。请根据这个电路图用笔画线代替导线,将图8中的元件连成电路。要求:滑动变阻器的滑片P向左移动时,电流表的示数变大。(电压表选用0~3V量程,电流表选用0~0.6A量程,导线不能交叉)3. (2014广东,24,6分)某同学利用图1所示的电路来测量一未知电阻Rx.

(1)请用笔画线代替导线,将图1中实物图连接完整.
(2)闭合开关后,当滑动电阻器的滑片向左移动到某一位置时,电压表的示数为1.2V,电流表的示数如图2所示,则I= A,Rx= Ω.
0.34(3)该同学又设计了如图3所示的测量电路,同样可以测量未知电阻Rx,其中R0是定值电阻.请在空格内把实验步骤补充完整.
① ,用电压表测出电源的电压U;
② ,用电压表测出待测电阻R1两端的电压为U1;
③请用测量值U和U1,已知量R0来表达Rx= .闭合开关S、S1闭合开关S、断开S1考点5 动态电路的分析(高频考点)
考点分析:动态电路的分析是广东中考的高频考点,一般出现在选择题的最后一题作为较难的选择题出现.这类题目的分析思路是:首先,把电路中的电流表换成导线,电压表直接拆除,判断电路的连接情况;然后,分别把电表加入电路,分析各个电表的测量对象;最后,根据欧姆定律及串并联电路的电流、电压、电阻规律结合电路的变化情况进行分析,得出结论. 1.(2010广东,7,3分)如图所示,电源电压保持不变,当变阻器滑片P滑到A端时,闭合开关S1和S2,灯泡L恰好正常发光,以下说法正确的是( )
A.滑片P仍在A端,开关S1断开,S2闭合,灯泡L仍正常发光
B.滑片P仍在A端,开关S1闭合,S2断开,灯泡L仍正常发光
C.滑片P滑到B端,同时闭合开关S1和S2,灯泡L仍正常发光
D.滑片P滑到B端,开关S1闭合,S2断开,灯泡L仍正常发光B2.(2011广东,7,3分)如图所示,电源电压保持不变,闭合开关,将滑动变阻器的滑片向右滑动时,则( )
A.通过灯L的电流变小,变阻器两端的电压变小
B.通过灯L的电流变大,变阻器两端的电压变大
C.灯L两端的电压变小,通过变阻器的电流变小
D.灯L两端的电压变大,通过变阻器的电流变小C
