九年级粤沪版物理13.3 怎样认识和测量电流-课件

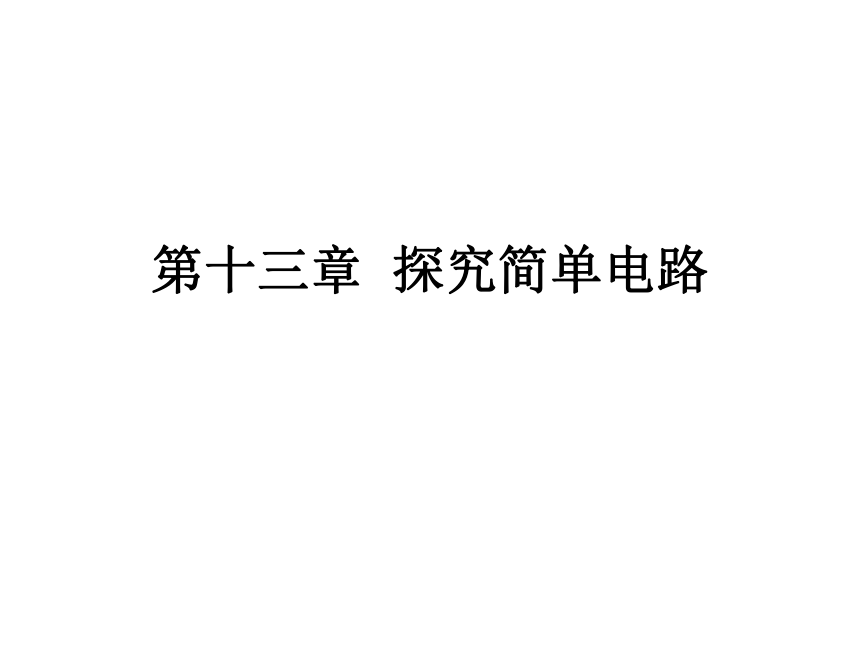

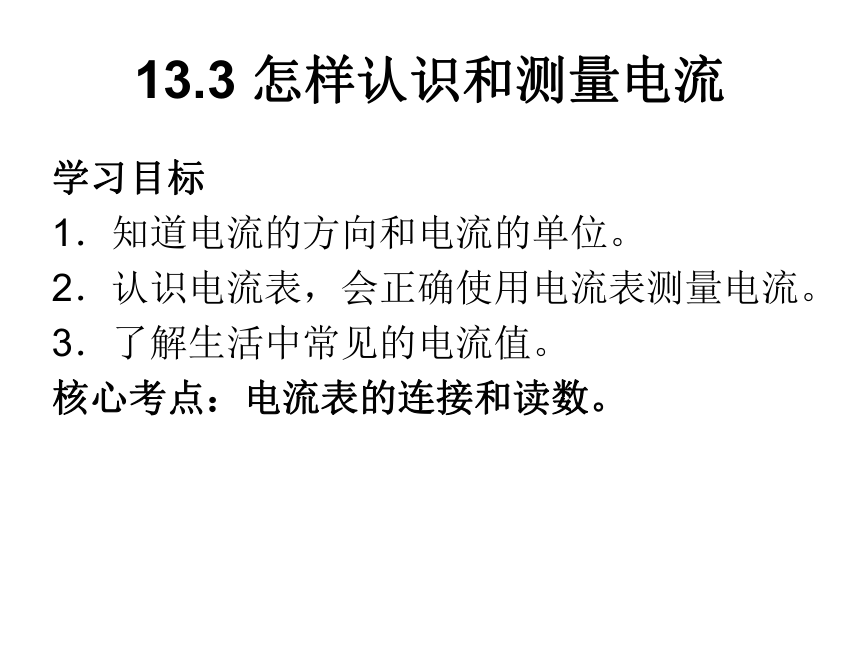

课件14张PPT。第十三章 探究简单电路13.3 怎样认识和测量电流学习目标
1．知道电流的方向和电流的单位。
2．认识电流表，会正确使用电流表测量电流。
3．了解生活中常见的电流值。
核心考点：电流表的连接和读数。课前预习

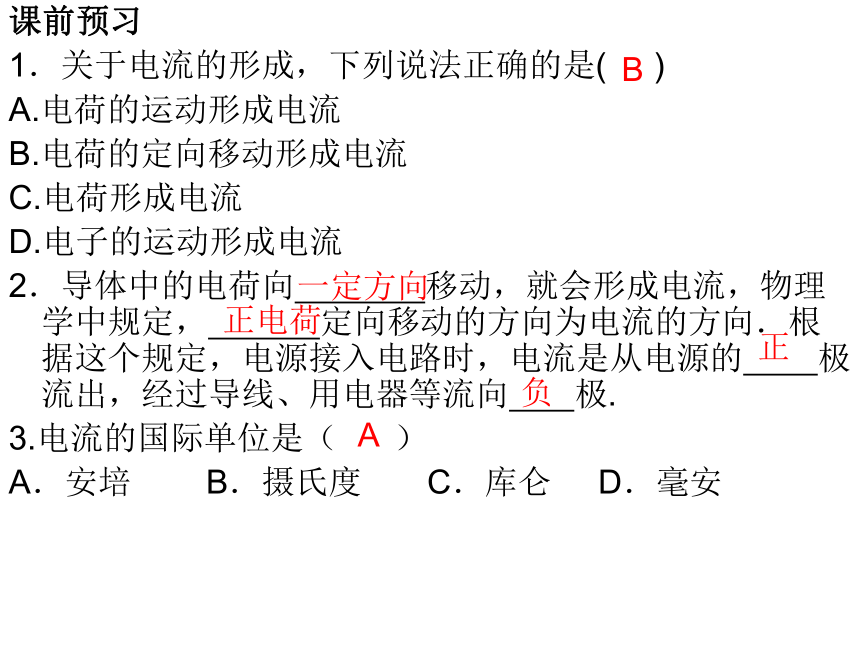

1．关于电流的形成，下列说法正确的是( )
A.电荷的运动形成电流
B.电荷的定向移动形成电流
C.电荷形成电流
D.电子的运动形成电流
2．导体中的电荷向 移动，就会形成电流，物理学中规定， 定向移动的方向为电流的方向．根据这个规定，电源接入电路时，电流是从电源的 极流出，经过导线、用电器等流向 极.
3.电流的国际单位是（ ）

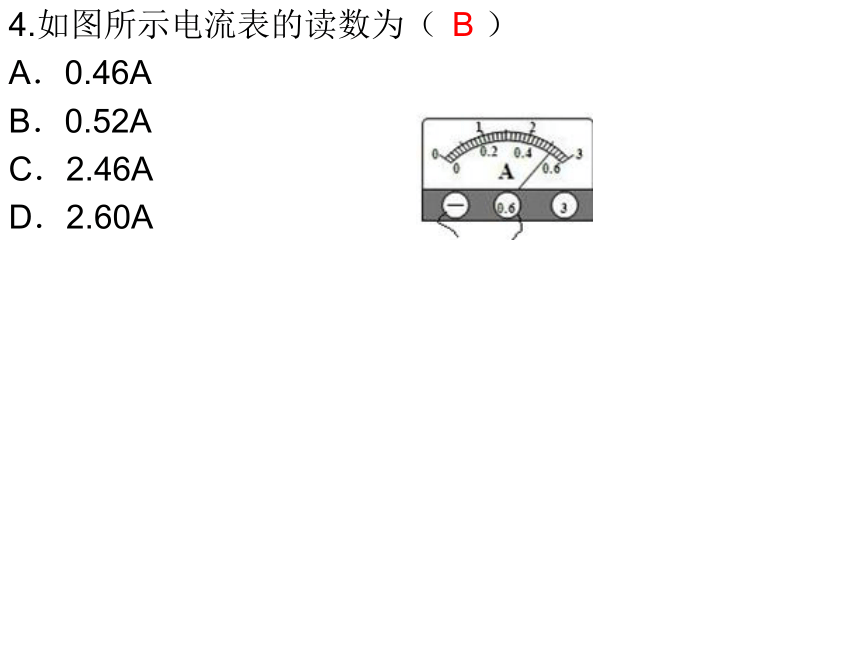

A．安培 B．摄氏度 C．库仑 D．毫安B一定方向正电荷正负A4.如图所示电流表的读数为（ ）
A．0.46A
B．0.52A
C．2.46A
D．2.60AB课堂精讲

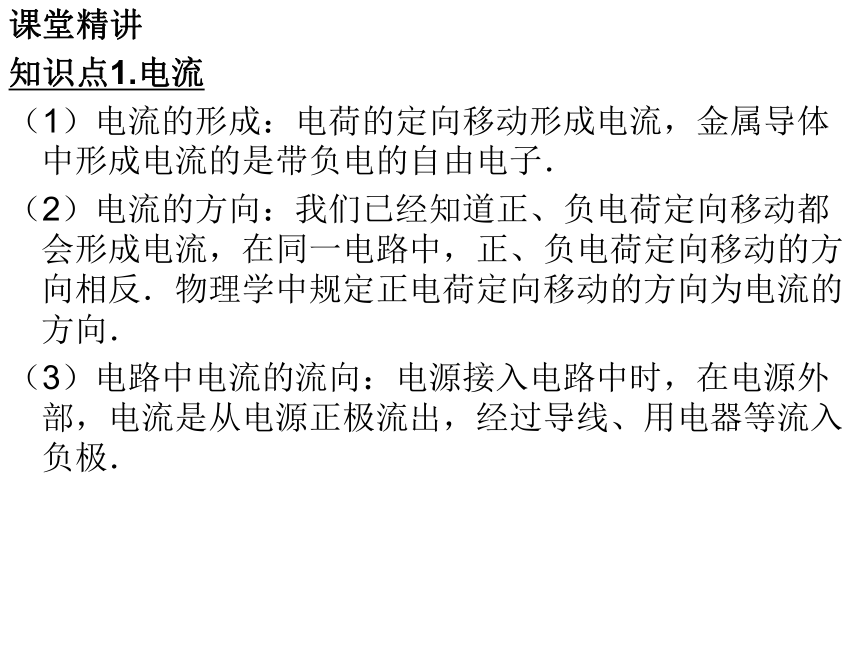

知识点1.电流
（1）电流的形成：电荷的定向移动形成电流，金属导体中形成电流的是带负电的自由电子．
（2）电流的方向：我们已经知道正、负电荷定向移动都会形成电流，在同一电路中，正、负电荷定向移动的方向相反．物理学中规定正电荷定向移动的方向为电流的方向．

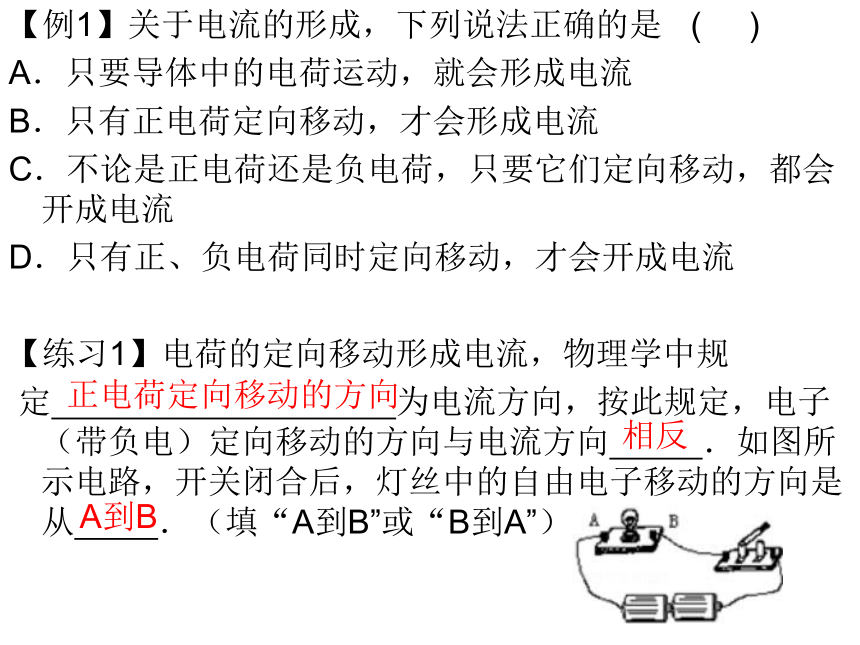

（3）电路中电流的流向：电源接入电路中时，在电源外部，电流是从电源正极流出，经过导线、用电器等流入负极．【例1】关于电流的形成，下列说法正确的是 ( )
A．只要导体中的电荷运动，就会形成电流
B．只有正电荷定向移动，才会形成电流
C．不论是正电荷还是负电荷，只要它们定向移动，都会开成电流
D．只有正、负电荷同时定向移动，才会开成电流
【练习1】电荷的定向移动形成电流，物理学中规
定 为电流方向，按此规定，电子（带负电）定向移动的方向与电流方向 ．如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是从 ．（填“A到B”或“B到A”）正电荷定向移动的方向相反A到B知识点2.电流的大小
（1）在物理学中，用电流表示电流的强弱，用字母I表示．
（2）电流的单位及换算：在国际单位制中，电流的单位是安培，简称安，用字母A表示，此外，还有比安小的单位：毫安(mA)和微安 安培(A)、毫安(mA)和微安 之间的换算
关系为： 【典例2】某电风扇工作时通过的电流是300mA，
合 A．
【练习2】下列常见的电流中最大的是（ ）
　A．雷电的电流 B．房间灯泡的电流　C．家用空调器的电流 D．手电筒中的电流A考点3.电流表
（1）电流表用来测量电路中的电流. 电路图符号是?.常用的电流表有三个接线柱，两个量程（0~0.6 A，0~3 A）
（2）电流表的规则：
①使用前，应先检查指针是否对准零刻度线，如有偏差，需先校零；
②必须把电流表串联在被测的那部分电路中；
③电流必须从电流表的“+”接线柱流进，从“-”接线柱流出；
④被测电流的大小不能超过电流表的量程，测量时根据电流的大小选择适当的量程；在不能估计被测电流大小的情况下，应选用最大的量程，并用试触法判断电流的大小，然后根据实际情况，再选择合适的量程；⑤在任何情况下都不能把电流表直接接到电源两极，否则会烧坏电流表.
（3）电流表的读数（正确的读数可按如下步骤：）
①确认所选电流表的量程；
②认清电流表每大格和每小格表示的电流值；
③看清表针共偏转了多少个小格.【例3】关于电流表的使用，下列说法错误的是（ ）
A．电流表要串联在被测电路中　
B．电流要从电流表的负接线柱流进，正接线柱流出　
C．测量之前要先试触，防止被测电流超过电流表的量程　
D．不允许不经过用电器而把电流表直接接在电源两极上
【例4】在电学实验中，电流表应该 在电路中（选填“串联”或“并联”）．下图中电流表的示数为 安．【练习3】某同学用电流表测电流，当开关闭合时发现电流表指针向没刻度的方向偏转，则（ ）
　A．电路中的电流太大 B．电流表“+”“﹣”接线接反　C．电流表坏了 D．电路中的电流太小
【练习4】如图所示的测量工具是 表，使用时应 联在电路中．示数为 A．B电流串1.5随堂检测
1.某同学用电流表的时候，本应用“+”和“3”两个接线柱，但误将“+”和“0.6”两个接线柱接入电路（“+”接线柱位置没有接错），这样做的结果将是（ ）
A．指针摆动角度变小了　
B．指针反方向摆动　
C．指针摆动的角度变大了，电流表可能被损坏　
D．指针不动
2. （2014?大连）下列电路中，电流表测L1灯电流的是（ ）CC3.常见的电流：手机待机电流为40mA，合 uA，计算器中的电流约为100uA= mA = A；手电筒中的电流约200mA= A
4. 如图甲所示的电路，电流表a与b的指针的位置如图乙所示，电流表b读数是 A，通过L2的电流是 A
5.如图所示为小华同学做“用电流表测电流”实验的电路，其中的电流表尚未连接好，请用笔画线代替导线在图中连接，使灯L1和灯L2并联，电流表测量灯L2的电流．3.4×1040.10.00010.21.20.9
