2015年九年级上册《第五章 欧姆定律》检测试题及解析

岳阳市第十中九年级物理《第五章 欧姆定律》质量检测试卷
（满分：100分）（时间：60分钟） 班级学号 姓名
一、选择题（每小题3分，共36分，请将正确的答案序号填入下表中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案序号

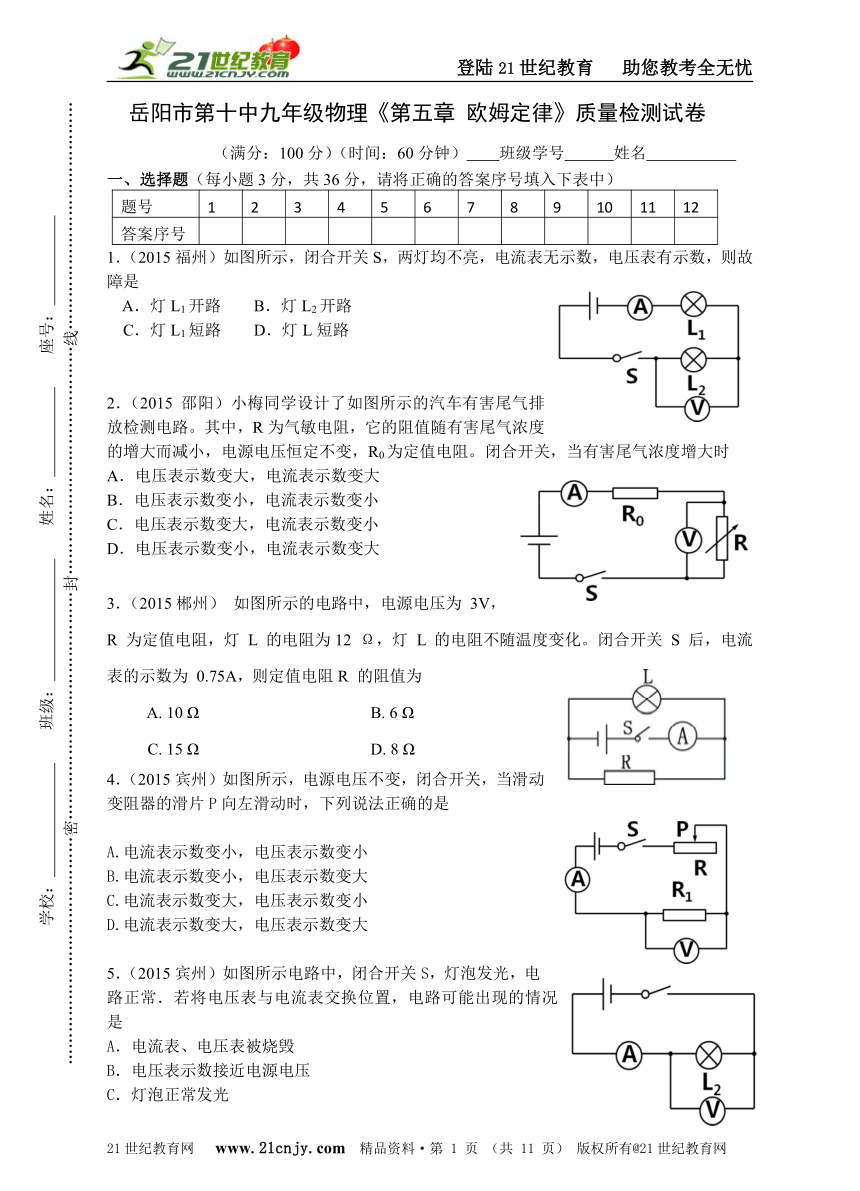

1．（2015福州）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是
A．灯L1开路 B．灯L2开路
C．灯L1短路 D．灯L短路
2．（2015 邵阳）小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而减小，电源电压恒定不变，R0为定值电阻。闭合开关，当有害尾气浓度增大时
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
3．（2015郴州） 如图所示的电路中，电源电压为 3V，R 为定值电阻，灯 L 的电阻为12 Ω，灯 L 的电阻不随温度变化。闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R 的阻值为【来源：21·世纪·教育·网】
A. 10 Ω B. 6 Ω
C. 15 Ω D. 8 Ω
4．（2015宾州）如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是2-1-c-n-j-y

A.电流表示数变小，电压表示数变小
B.电流表示数变小，电压表示数变大
C.电流表示数变大，电压表示数变小
D.电流表示数变大，电压表示数变大
5．（2015宾州）如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是·c　　21*cnjy*com
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数

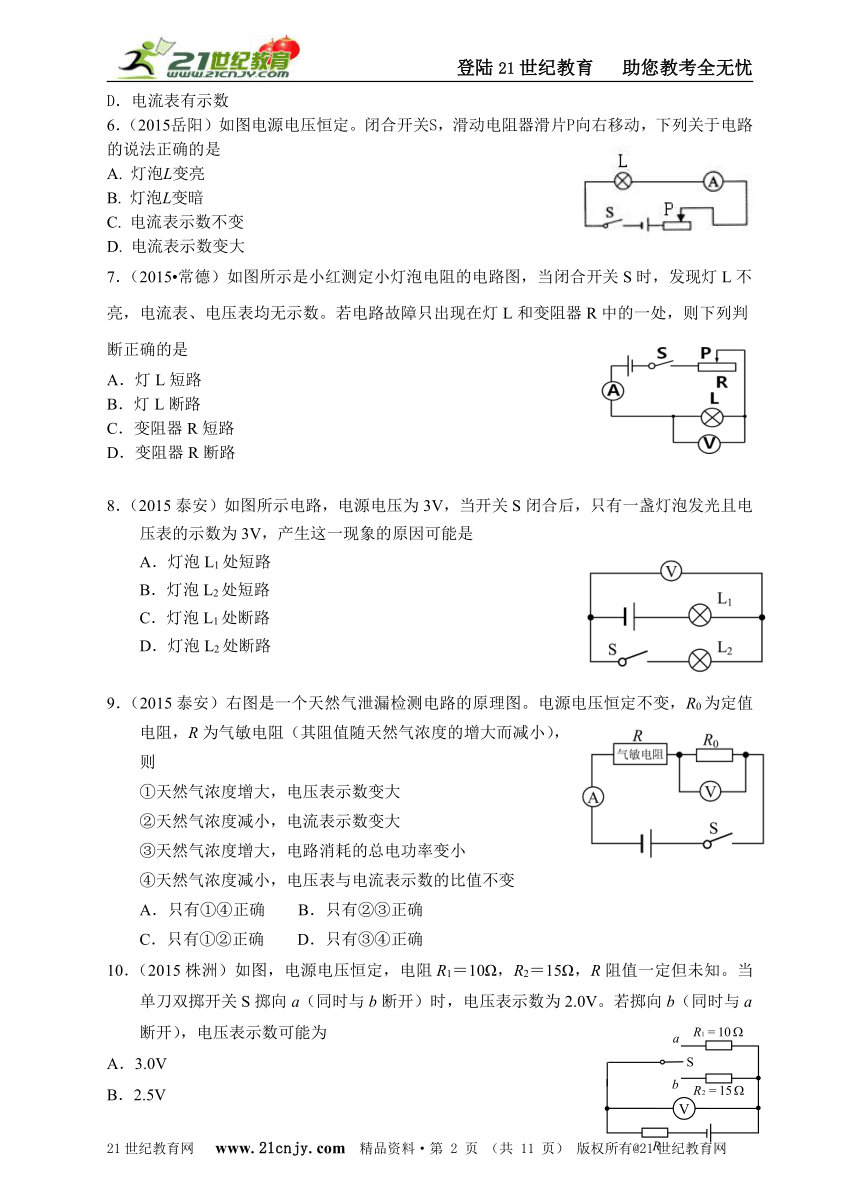

6．（2015岳阳）如图电源电压恒定。闭合开关S，滑动电阻器滑片P向右移动，下列关于电路的说法正确的是【版权所有：21教育】
A. 灯泡L变亮
B. 灯泡L变暗
C. 电流表示数不变
D. 电流表示数变大
7．（2015?常德）如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是21教育名师原创作品
A．灯L短路
B．灯L断路
C．变阻器R短路
D．变阻器R断路
8．（2015泰安）如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是【来源：21·世纪·教育·网】
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
9．（2015泰安）右图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则
①天然气浓度增大，电压表示数变大
②天然气浓度减小，电流表示数变大
③天然气浓度增大，电路消耗的总电功率变小
④天然气浓度减小，电压表与电流表示数的比值不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有③④正确
10．（2015株洲）如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V。若掷向b（同时与a断开），电压表示数可能为2-1-c-n-j-y
A．3.0V
B．2.5V
C．2.0V
D．1.5V

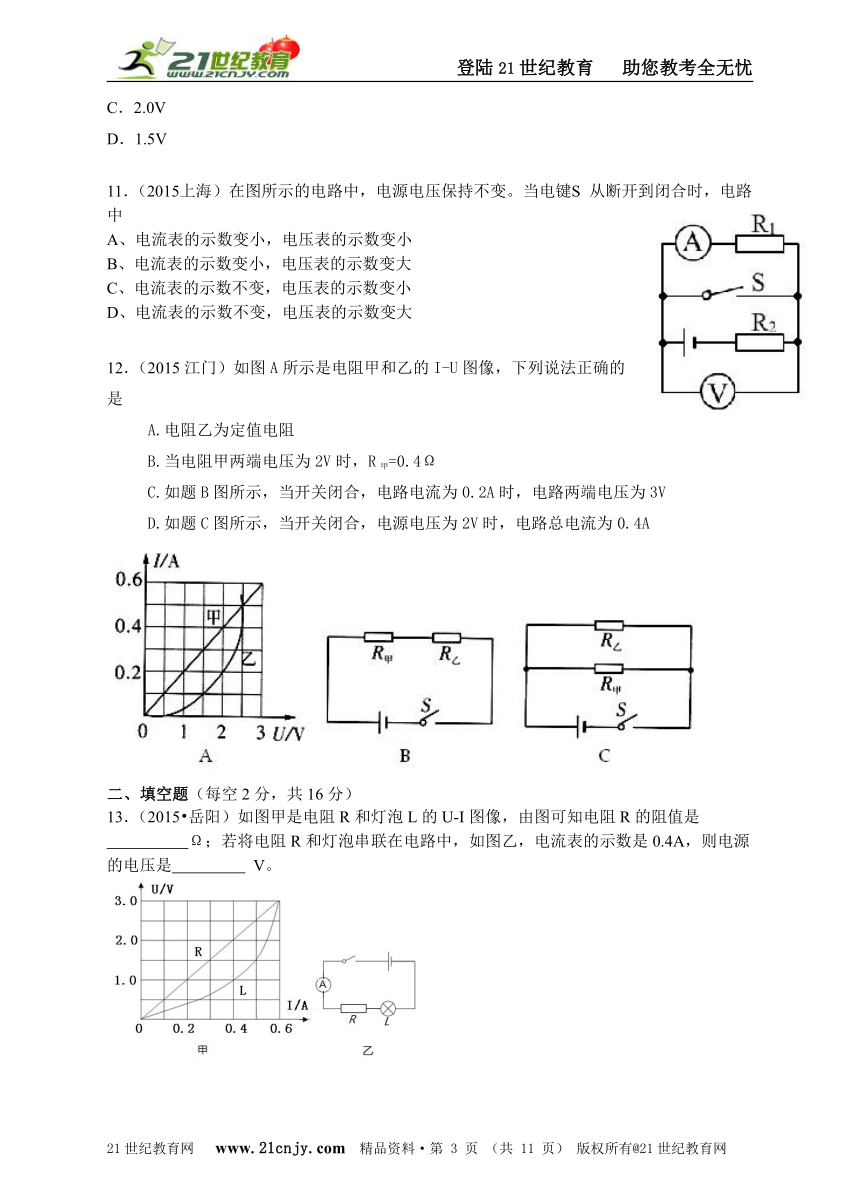

11．（2015上海）在图所示的电路中，电源电压保持不变。当电键S 从断开到闭合时，电路中
A、电流表的示数变小，电压表的示数变小　
B、电流表的示数变小，电压表的示数变大
C、电流表的示数不变，电压表的示数变小　
D、电流表的示数不变，电压表的示数变大
12．（2015江门）如图A所示是电阻甲和乙的I-U图像，下列说法正确的是
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0.4Ω
C.如题B图所示，当开关闭合，电路电流为0.2A时，电路两端电压为3V
D.如题C图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
二、填空题（每空2分，共16分）
13．（2015?岳阳）如图甲是电阻R和灯泡L的U-I图像，由图可知电阻R的阻值是
Ω；若将电阻R和灯泡串联在电路中，如图乙，电流表的示数是0.4A，则电源的电压是 V。

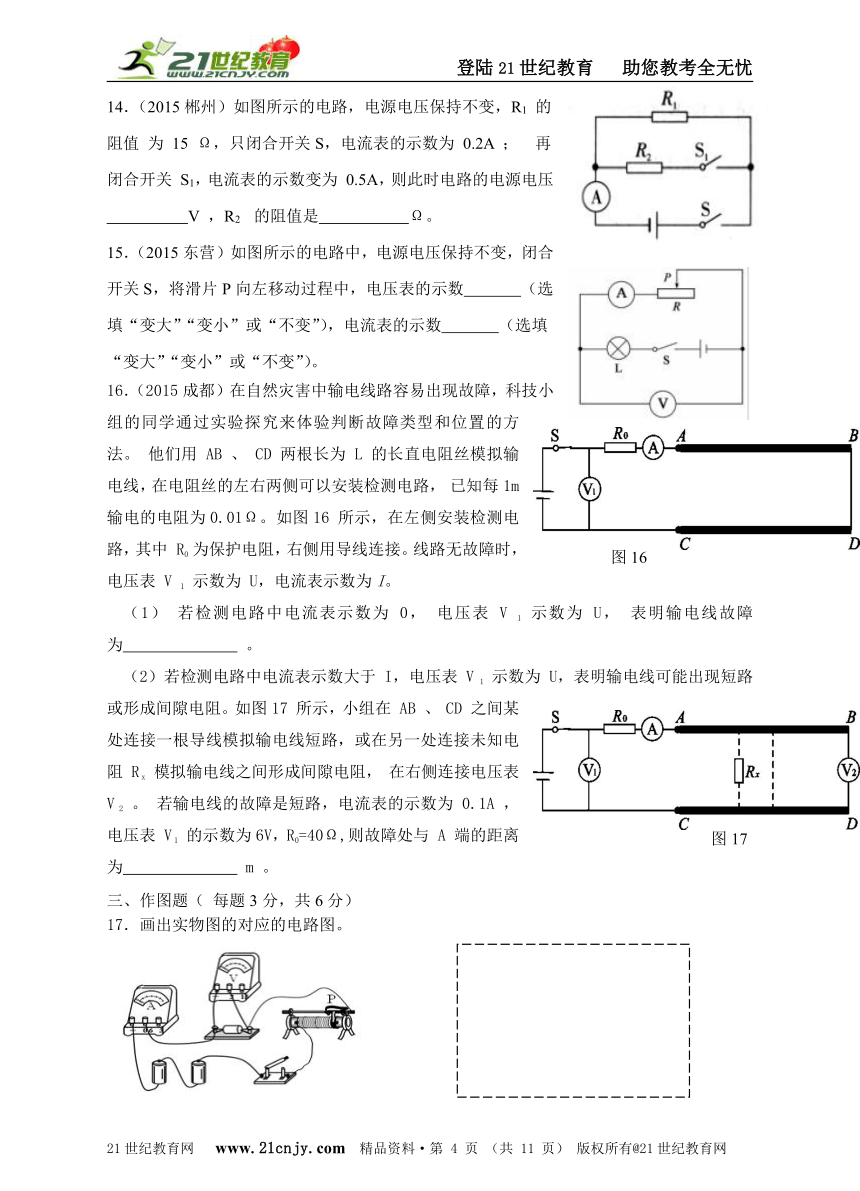

14．（2015郴州）如图所示的电路，电源电压保持不变，R1 的阻值 为 15 Ω，只闭合开关S，电流表的示数为 0.2A ； 再闭合开关 S1，电流表的示数变为 0.5A，则此时电路的电源电压
V ，R2 的阻值是 Ω。
15．（2015东营）如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动过程中，电压表的示数 （选填“变大”“变小”或“不变”），电流表的示数 （选填“变大”“变小”或“不变”）。21教育网
16．（2015成都）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。 他们用 AB 、 CD 两根长为 L 的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路， 已知每1m输电的电阻为0.01Ω。如图16 所示，在左侧安装检测电路，其中 R0 为保护电阻，右侧用导线连接。线路无故障时，电压表 V 1 示数为 U，电流表示数为I。www.21-cn-jy.com
（1） 若检测电路中电流表示数为 0， 电压表 V 1 示数为 U， 表明输电线故障为 。
（2）若检测电路中电流表示数大于 I，电压表 V 1 示数为 U，表明输电线可能出现短路或形成间隙电阻。如图17 所示，小组在 AB 、 CD 之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻 R x 模拟输电线之间形成间隙电阻， 在右侧连接电压表V 2 。 若输电线的故障是短路，电流表的示数为 0.1A ，电压表 V 1 的示数为6V，R0=40Ω,则故障处与 A 端的距离为 m 。21·cn·jy·com
三、作图题（ 每题3分，共6分）
17．画出实物图的对应的电路图。

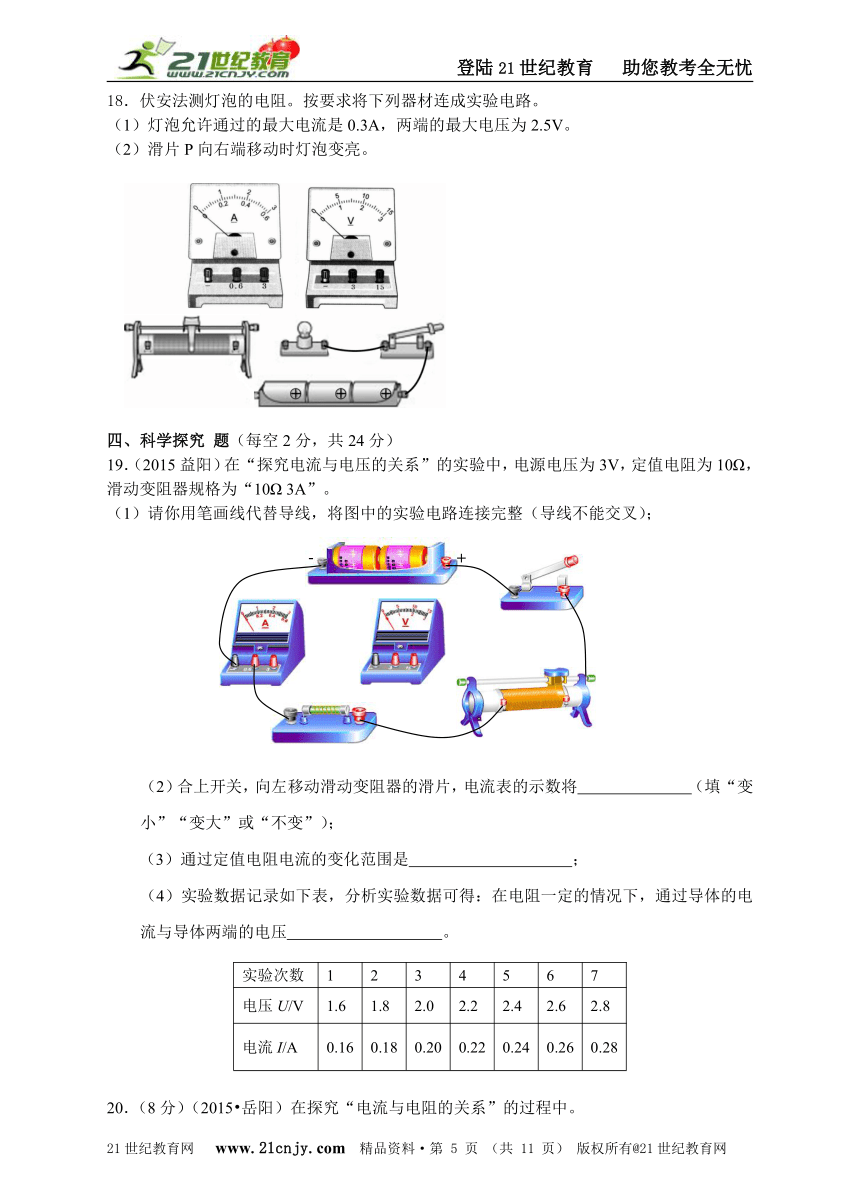

18．伏安法测灯泡的电阻。按要求将下列器材连成实验电路。
（1）灯泡允许通过的最大电流是0.3A，两端的最大电压为2.5V。
（2）滑片P向右端移动时灯泡变亮。
四、科学探究 题（每空2分，共24分）
19．（2015益阳）在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω 3A”。www-2-1-cnjy-com
（1）请你用笔画线代替导线，将图中的实验电路连接完整（导线不能交叉）；
（2）合上开关，向左移动滑动变阻器的滑片，电流表的示数将 （填“变小”“变大”或“不变”）；
（3）通过定值电阻电流的变化范围是 ；
（4）实验数据记录如下表，分析实验数据可得：在电阻一定的情况下，通过导体的电流与导体两端的电压 。
实验次数
1
2
3
4
5
6
7
电压U/V
1.6
1.8
2.0
2.2
2.4
2.6
2.8
电流I/A
0.16
0.18
0.20
0.22
0.24
0.26
0.28
20．（8分）（2015?岳阳）在探究“电流与电阻的关系”的过程中。
（1）连接电路时，图甲中导线E理应与滑动变阻器的 　（选填“A”、“B”、“C”或“D”）接线柱相连，使闭合开关滑动变阻器的滑片P置于A端。
（2）闭合开关，移动滑动变阻器滑片P的位置发现，发现电压表始终无示数，电流表有示数，其原因可能是 　（只填序号）www.21-cn-jy.com
A．滑动变阻器断路 B．R短路 C．R断路
（3）排除故障后，将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表示数（如图乙所示），则电流表读数为　 A。2·1·c·n·j·y
（4）将5Ω的电阻换成10Ω的电阻，闭合开关，调节滑动变阻器滑片P的位置，记录实验数据，此操作中调节滑动变阻器的目的是 。
电阻/Ω
5
10
15
电流/A
0.15
0,1
21．（2015张家界）某同学用如图甲所示的实验装置测小灯泡的电阻：
甲 乙
（1）请你帮他用笔划线代替导线连接实物电路，导线不允许交叉。
（2）该同学连接好电路后，闭合开关，发现小灯泡不亮，电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路故障可能是 。
（3）该同学排除电路故障后，完成实验并将实验数据绘制成图像，如图乙所示 ，当小灯泡两端的电压为2.0V时，小灯泡的电阻为 Ω。
（4）该同学提出在测定值电阻的实验中，绘制的图像是一条直线，而本实验得到的是曲线，你认为原因可能是 。21·cn·jy·com

五、计算题（每题9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
22．灯泡正常工作的电压是2.5V，通过的电流是0.3A。要将灯泡接在电压恒为6V的电源上，需串联一个电阻，使灯泡正常工作。求:【出处：21教育名师】
（1）灯泡的电阻。
（2）串联电阻两端的电压U2。
（3）串联电阻的阻值R2。
23．（2015益阳）如图甲所示的电路中，电源两端的电压恒为6V。闭合开关后，电流表A1的示数如图乙所示，电流表A2的示数为0.3A。求:21cnjy.com
（1）灯泡L2的电阻
（2）通过L1的电流I1。
（3）灯泡L1的电阻
岳阳市第十中九年级物理《第五章 欧姆定律》质量检测答卷
满分：100分 时量：60分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。21*cnjy*com
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（每题2分，共36分，把你认为正确的答案序号填写在表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
序号
二、填空题（每空2分，共16分）
13. ， 。21世纪教育网版权所有
14. ， 。21·世纪*教育网
15. ， 。
16. ， 。
三、作图题（每题3分，共6分）
17.
18
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1）
（2） 。
（3） 。
（4） 。
20.（1） 。
（2） 。
（3） 。
（4） 。
21.（1）。
（2） 。
（3） 。
（4） 。
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）
）
22.解：（1）
（2）
（3）
23.解（1）
（2）
（3）
四、实验探究题（第18题6分，第19题12分，第20题6分，共24分）
19.（1）
（2） 变大 。
（3） 0.15A～0.3A 。
（4） 正比 。
20.（1） B 。
（2） B 。
（3） 0.3 。
（4） 控制定值电阻两端电压一定 。
21.（1）。
（2） 灯泡开路 。
（3） 5 。
（4） 灯泡的电阻随温度而变化 。
五、计算题（第22、23题各9分，共18分，解答中要求写出必要的文字说明、公式和步骤，只写出结果的不给分）【来源：21cnj*y.co*m】
）
22.解：（1）电阻。
（2）串联电路，电压U2=U-U1=6V-2.5V=3.5V。
（3）电阻。
23. 解：（1）电阻。
（2）并联电路，电流I1=I-I2=0.5A-0.3A=0.2A。
（3）电阻。
