第五章欧姆定律

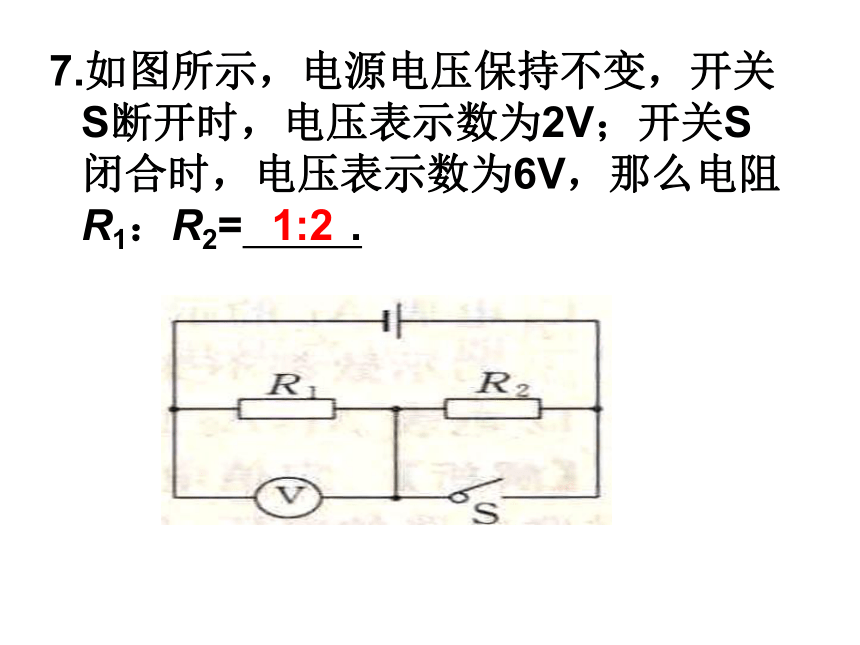

3.等效电路7.如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1：R2= .

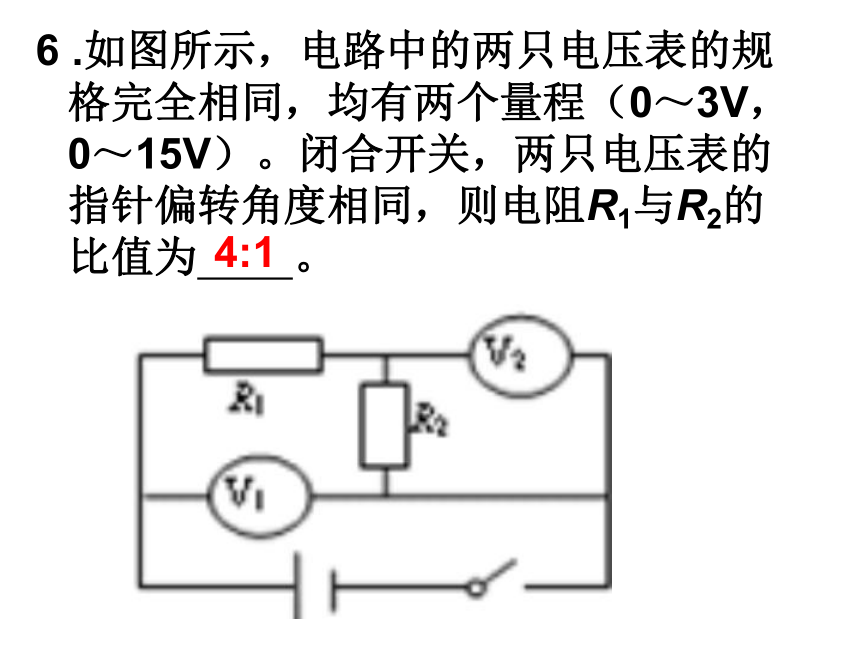

1:26 .如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 。

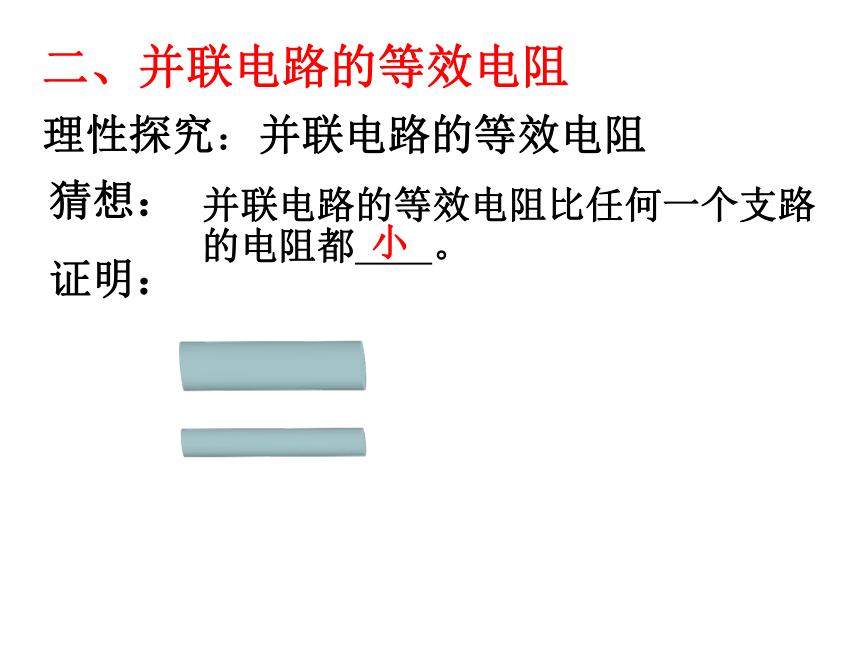

4:1理性探究：并联电路的等效电阻证明：猜想：并联电路的等效电阻比任何一个支路的电阻都 。小二、并联电路的等效电阻

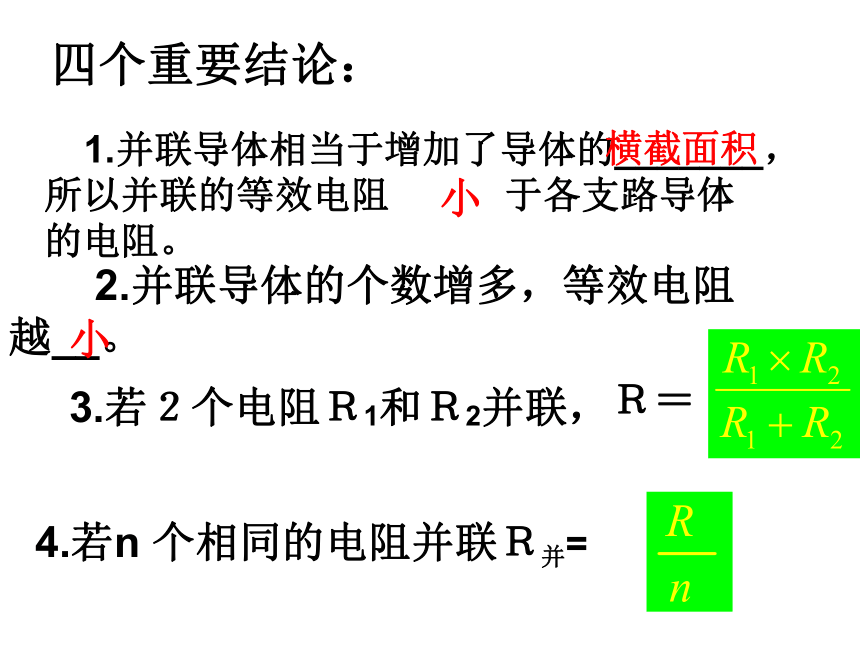

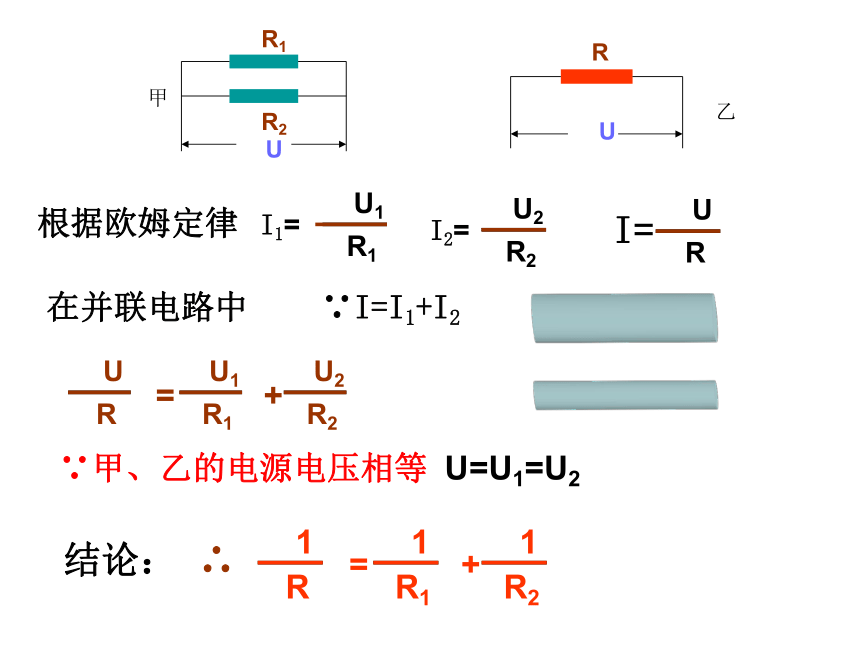

在并联电路中 ∵I=I1+I2根据欧姆定律甲乙并联电阻特点：并联电路的等效电阻的倒数，等于各支路电阻的倒数之和。说明四个重要结论：　 1.并联导体相当于增加了导体的_______，所以并联的等效电阻　　　于各支路导体的电阻。2.并联导体的个数增多，等效电阻
越__。4.若n 个相同的电阻并联Ｒ并=3.若２个电阻Ｒ1和Ｒ2并联，横截面积小小Ｒ＝4．已知：R1 法，其总电阻最小的是（ ）D课堂练习：
1.有电阻阻值为30Ω和20Ω，若串联使用等效电阻为 ，若并联使用等效电阻为 。
2、有2个20Ω的电阻串联后的等效电阻是___Ω;有2 个20Ω的电阻并联后的等效电阻是___Ω．
4O1050Ω12Ω如图所示的电路，电源电压为48V，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合
求：A1和A的示数并联分流,分流比等于电阻反比 练习：
两电阻阻值比2:5，并联时电压比 ,电流比 . 若串联时，通过电流比 ，
两端电压比 。 1:15:22:51:1电阻R1与R2的阻值之比R1∶R2=3∶4，若将它们串联后接入电路中 ，两电阻的电压之比为____；若将其并联在电路中，通过的电流之比为_____.3:44:35.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程 （0～0.6A以及0～3A）。闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（ ）1:43.等效电路C 如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。6．两个电阻A和B两端的电压与通过的电流关系如图所示。由图可知电阻值较大的是________(选填“A”或“B”)，它的阻值是______Ω。若将A和B两电阻并联后接在电压为2 V的电源两端，由图可知并联电路干路中电流的大小是________A。10B 0.6课 堂 小 结：
