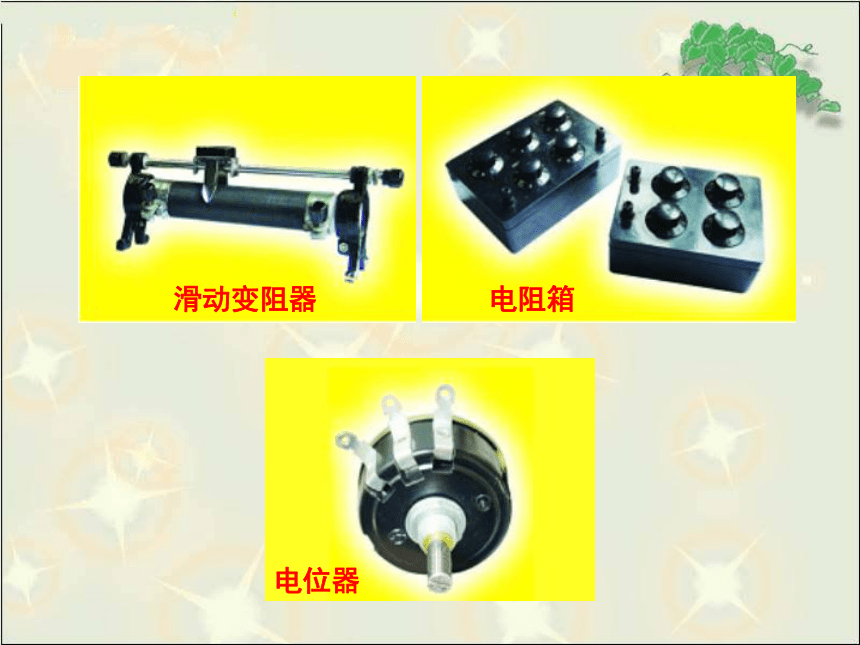

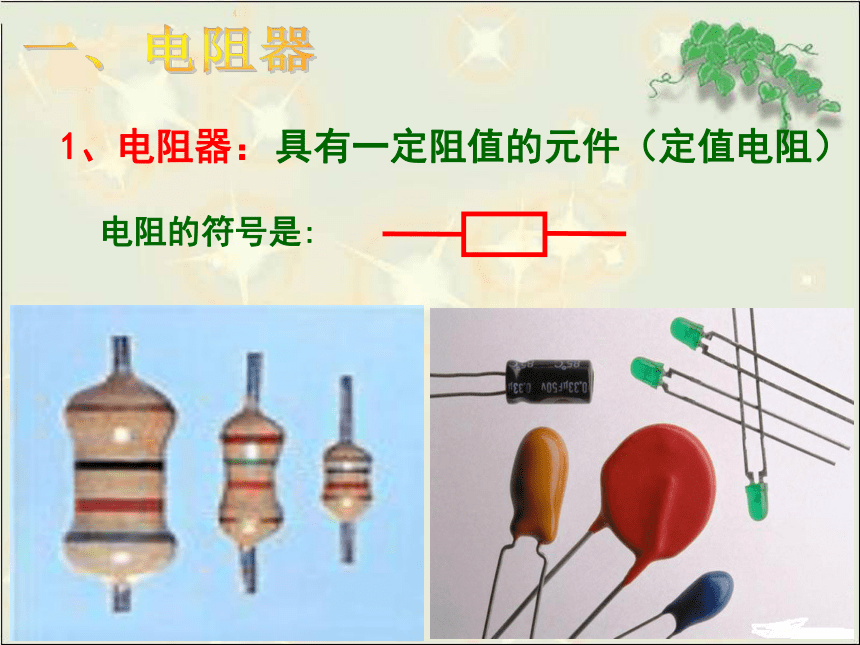

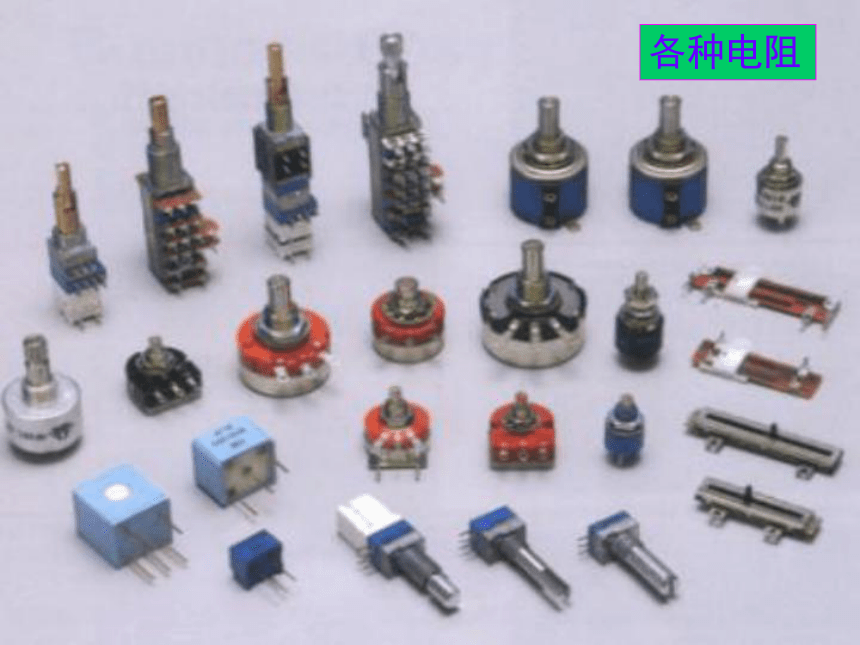

课件50张PPT。 人教版新教材同步教学课件四 变阻器第十六章 电压 电阻1、电阻器：电阻的符号是:具有一定阻值的元件（定值电阻）一、电阻器各种电阻思考讨论1、台灯的亮度、电风扇的转速、电视机的音量是通过改变电路中的 实现调节的？2、电路中的电流大小的改变又可以通过改变电路的 来实现。 电流电阻3、改变电阻的方法有改变导体的＿＿、＿＿、＿＿和＿＿。最方便的是改变 。
温度材料长度粗细改变导体的长度思考问题（1）
台灯和收音机是采用什么方法使其亮度和音量发生变化的？

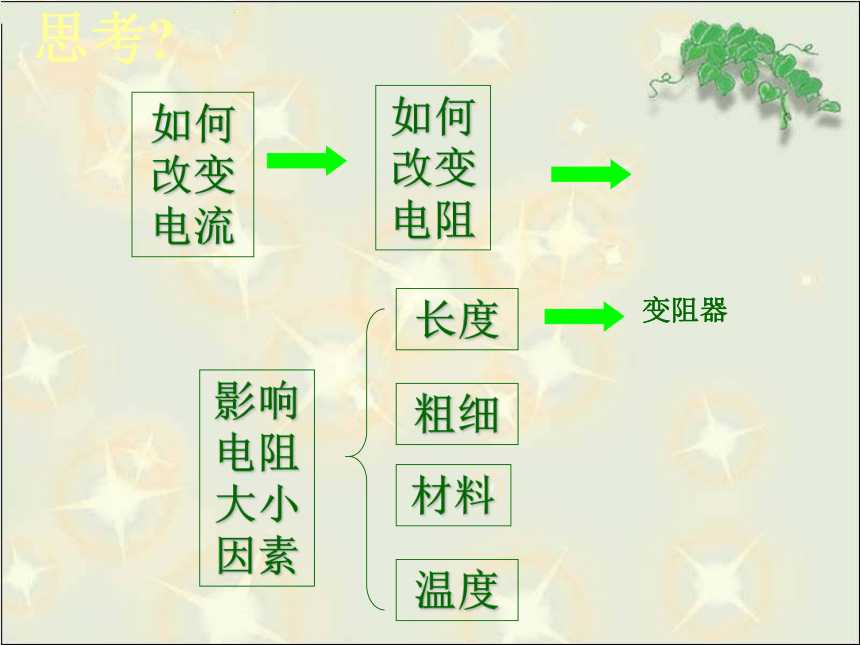

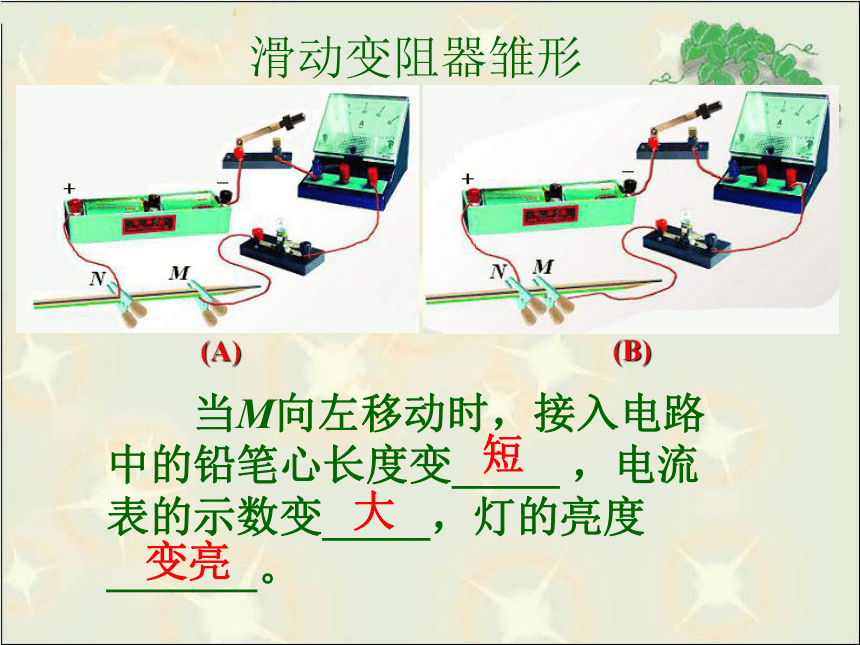

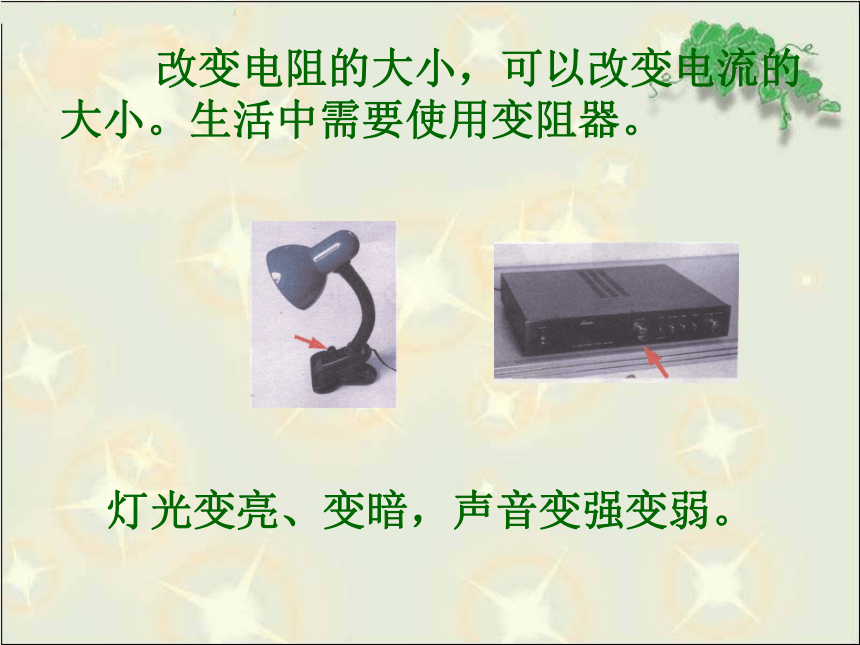

思考?如何改变电流影响电阻大小因素如何改变电阻变阻器 改变电阻的大小，可以改变电流的大小。生活中需要使用变阻器。 当M向左移动时，接入电路中的铅笔心长度变_____ ，电流表的示数变_____，灯的亮度_______。短大变亮滑动变阻器雏形 当M向右移动时，接入电路中的铅笔心长度变_______ ，电流表的示数_______，灯的亮度_______。长变小变暗思考问题（2）
这个实验中，引起电流变化的原因是什么？一 滑动变阻器：1、构造：表面涂有绝缘层的电阻丝瓷管金属滑片P金属杆支架滑动触头金属棒支架瓷筒线圈实物图二、变阻器1）、原理：2）、结构：1、滑动变阻器：靠改变接入电路的电阻丝的有效长度来改变电阻大小.结构示意图符号2、结构示意图：3、电路符号：滑动变阻器上的“20Ω 1A”表示什么意思?1.该滑动变阻器的最大电阻值为20欧姆
2.该滑动变阻器所允许通过的最大电流为1安培滑动变阻器铭牌含义思考问题（3）
变阻器是根据什么原理制成的？在电路中的作用是什么？变阻器的原理和作用作用：通过改变电阻的大小而改变电流的大小
原理： 通过改变接入电路中电阻线的长度 去改变电阻
有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？想一想，议一议：思考问题（4） 滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？ABCD方法一：将C、D接入电路相当于导线，电阻不变且最小方法二：将A、B接入电路相当于定值电阻，电阻不变且最大接入电路的有效电阻丝为AP方法三：将AD或AC接入电路向右移动滑动变阻器电阻将？变大AP、变小变亮AP、变小变亮BP、变大变暗BP、变大变暗AB、不变不变CD、不变不变√√××√√方法四：将BC或BD接入电路接入电路的有效电阻丝为BP向右移动滑动变阻器电阻将？变小滑动变阻器的使用方法（1）一般要串联在电路中
（2）一上一下搭配好，主要看下
(向着下面的那个接线柱滑动电阻变小，远离下面的那个接线柱滑动电阻变大)
（3）使用前应将滑片放在阻值最
大位置1.滑动变阻器上的“20Ω 1A”表示什么意思?2. 将滑动变阻器接入电路,开关合上前,滑动变阻器的滑动触头应在什么位置?为什么?该滑动变阻器的最大电阻值为20欧姆
该滑动变阻器所允许通过的最大电流为1安培滑动触头离下接线柱最远,有效电阻最大处小结：滑动变阻器的接线规律两上同导线、两下定阻值、一上一下变大小、有效电阻看下端(1)串联在电路中，接线是一上一下。
(2)使用前应将滑片放在变阻器阻值最大位置。
(3)使用前要了解铭牌，铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流。滑动变阻器的使用：二、旋盘式变阻箱旋盘式变阻箱的读数阻值：427欧三 电位器：旋钮型变阻器三、其他变阻器 该变阻器是如何接入电路的? 它的有效电阻是哪段?知识要点
1：变阻器的结构、符号和结构示意图
2：变阻器的原理和作用
3：变阻器的连接方法
4：变阻器的使用小结反馈练习（1）
某滑动变阻器的铭牌上标有“30欧、2安”的字样，它表示该滑动变阻器的 （ ）为30欧，允许通过的 （ ）为2安。最大阻值最大电流课堂练习
1.滑动变阻器是通过改变接入电路中的____________ 来改变电阻的器件。2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D （C）A和C （D）B和A电阻丝的有效长度C反馈练习（2） 下图中表示出当C、A接入电路时，电流流过滑动变阻器的路径。CDABP4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 （ ）
A、电阻最小值是20Ω，允许通过的最大电流是1A。
B、电阻最小值是20Ω，允许通过的最小电流是1A。
C、电阻最大值是20Ω，允许通过的最小电流是1A。
D、电阻变化范围是0~20Ω，允许通过的最大电流是1A。DD5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。P反馈练习（3）
当把图中滑动变阻器的滑片向左移动时，连入电路的电阻变（ ），电路中的电流变（ ），灯泡的亮度变（ ）。
