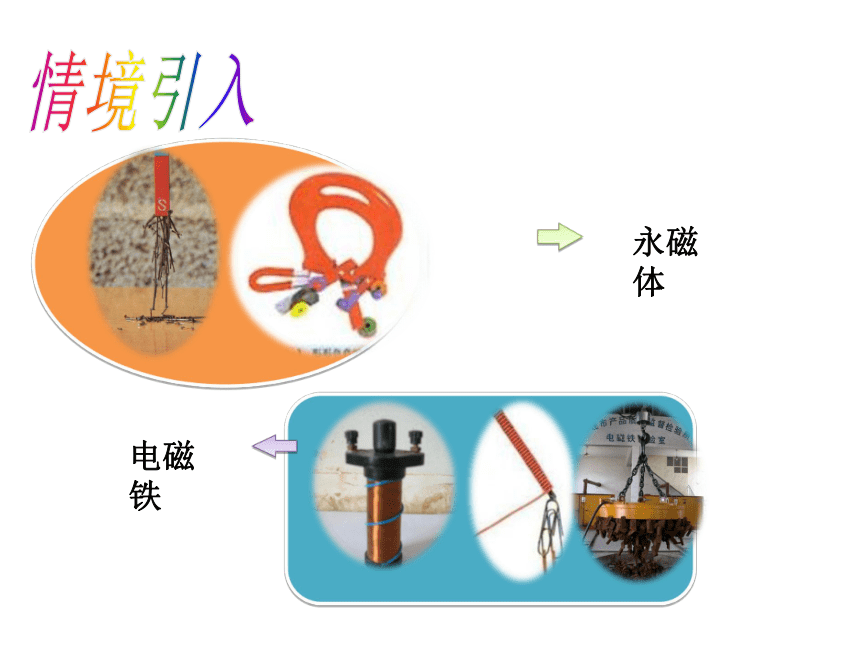

永磁体
电磁铁

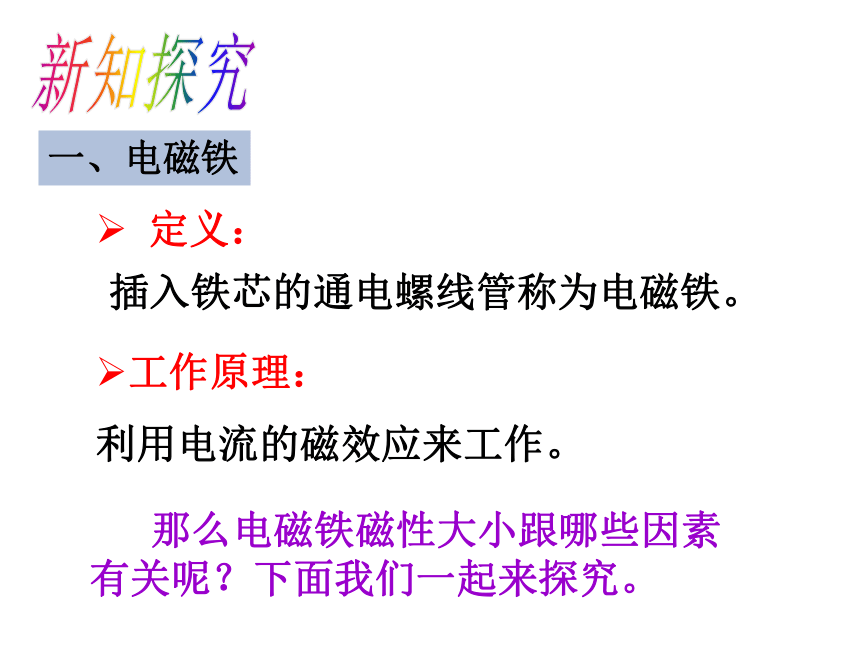

一、电磁铁
那么电磁铁磁性大小跟哪些因素有关呢？下面我们一起来探究。
利用电流的磁效应来工作。
插入铁芯的通电螺线管称为电磁铁。
定义：
工作原理：

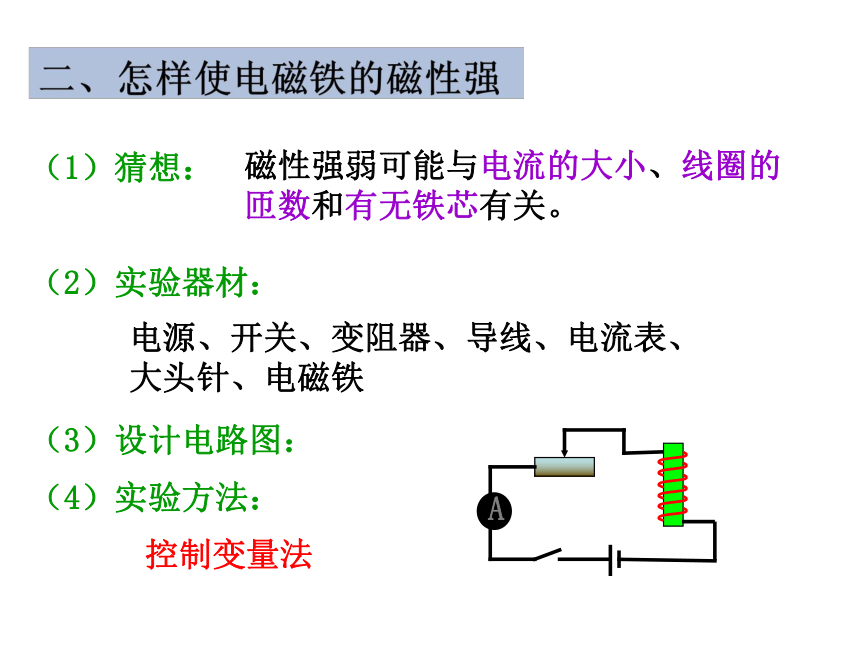

（1）猜想：
磁性强弱可能与电流的大小、线圈的匝数和有无铁芯有关。
（2）实验器材：
电源、开关、变阻器、导线、电流表、大头针、电磁铁
（3）设计电路图：
（4）实验方法：
A
控制变量法

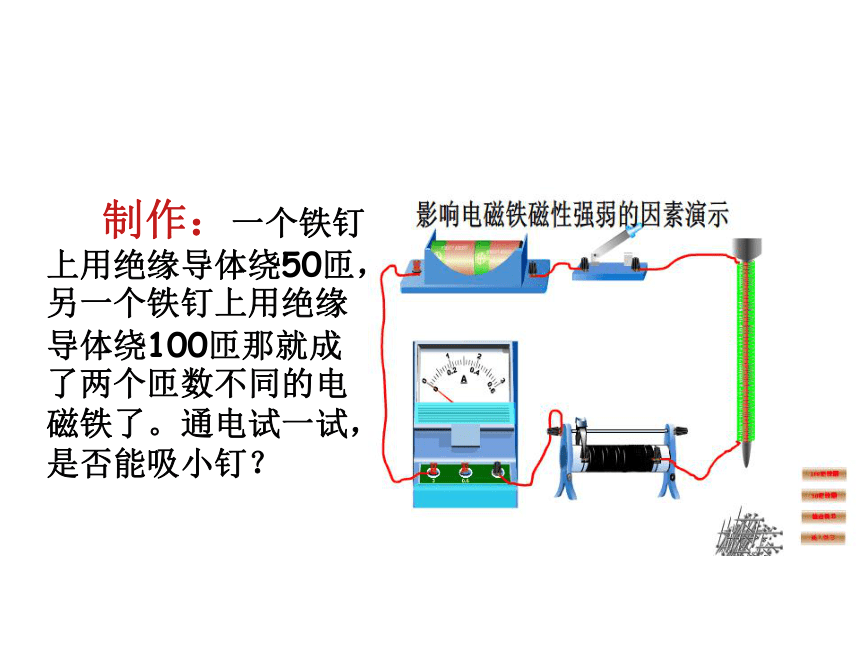

制作：一个铁钉上用绝缘导体绕50匝，另一个铁钉上用绝缘导体绕100匝那就成了两个匝数不同的电磁铁了。通电试一试，是否能吸小钉？

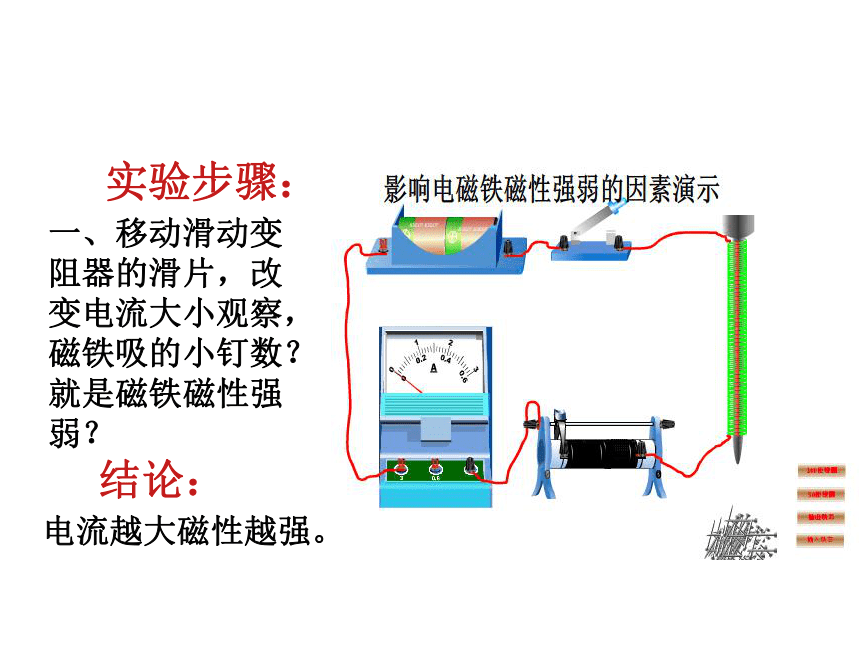

实验步骤：
一、移动滑动变阻器的滑片，改变电流大小观察，磁铁吸的小钉数？就是磁铁磁性强弱？
结论：
电流越大磁性越强。

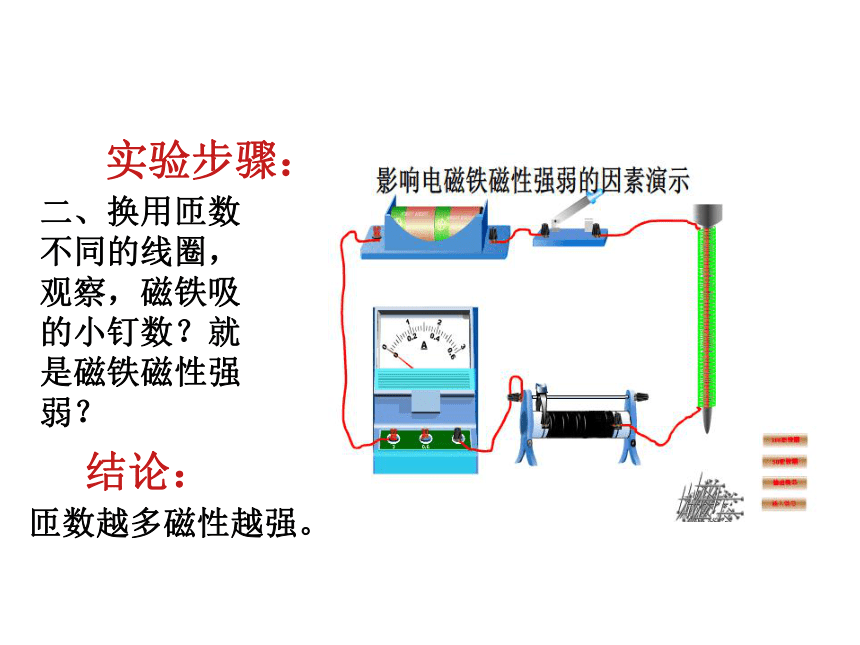

实验步骤：
二、换用匝数不同的线圈，观察，磁铁吸的小钉数？就是磁铁磁性强弱？
结论：
匝数越多磁性越强。

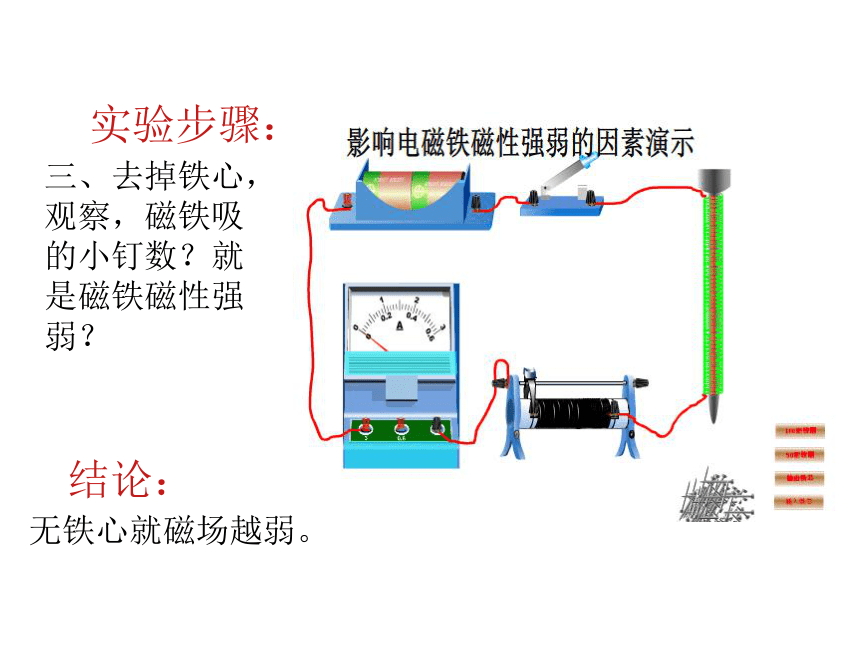

实验步骤：
三、去掉铁心，观察，磁铁吸的小钉数？就是磁铁磁性强弱？
结论：
无铁心就磁场越弱。

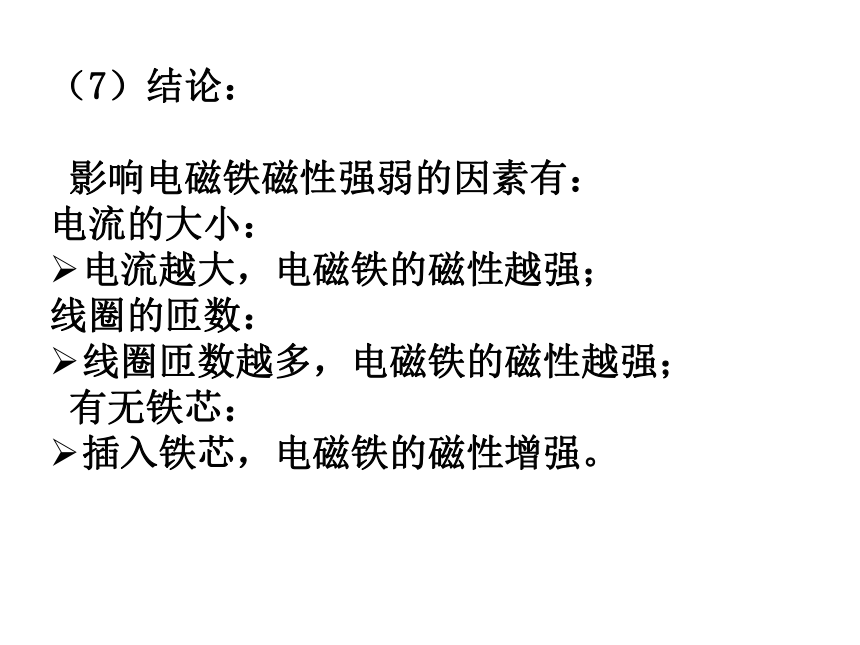

（7）结论：
影响电磁铁磁性强弱的因素有：
电流的大小：
电流越大，电磁铁的磁性越强；
线圈的匝数：
线圈匝数越多，电磁铁的磁性越强；
有无铁芯：
插入铁芯，电磁铁的磁性增强。
（1）电磁铁的磁性有无可以控制：
通电有磁性、断电无磁性。
三、电磁铁的优点
（2）电磁铁的磁性强弱可以控制：
通过改变电流大小改变电磁铁的磁性强弱。
（3）电磁铁的磁极方向可以控制：
通过改变电流的方向来改变电磁铁的磁极。
磁悬浮列车，起重机，发电机。
四、电磁铁的应用
高压
危险！
请勿
靠近！！
怎么样控制才安全呢？
五、电磁继电器
它是利用电磁铁来控制工作电路的一种开关。
A
B
C
1.什么是电磁继电器
它是利用低电压、弱电流电路的通断，来间接控制高电压、强电流电路的装置。
2.电磁继电器的实质是什么
M
3、电磁继电器的结构与工作原理
控制电路
工作电路
低压电源
高压电源
由低压控制电路和高压工作电路组成。
控制电路 ：低压电源 开关 电磁铁
工作电路 ：高压电源 触点 用电器
电源
低压控制电路
电源
电动机
高压工作电路
1.通电螺线管的磁性强弱 、
　 和 　　　有关。
电流的大小
线圈的匝数
有无铁芯
2.如图所示,当滑动变阻器的滑片向右移动时，电路中的电流将 ，电磁铁中的磁性将 。
减弱
变小
3.如图所示，要使电磁铁磁性最强，正确的接法是 （ ）
A. S1接1，S2接3
D. S1接2，S2接3
C. S1接2，S2接4
B. S1接1，S2接4
R
4
3
S2
S1
2
1
R
D
4.如图所示，若将变阻器的滑片向右移动，那么悬挂磁铁的弹簧将( )
A. 不变
B. 缩短
C. 伸长
D. 不能判断
R
S
·
N
S
S
N
B
5、如下图是一种防汛报警器的原理图。 K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮球A，试说明这种报警器的工作原理。
电源
水位上涨时，浮球在圆筒内浮起，顶起金属板，使触点开关K闭合，这时，电磁铁吸引衔铁，使指示灯电路接通，指示灯亮，发出防汛警报。
