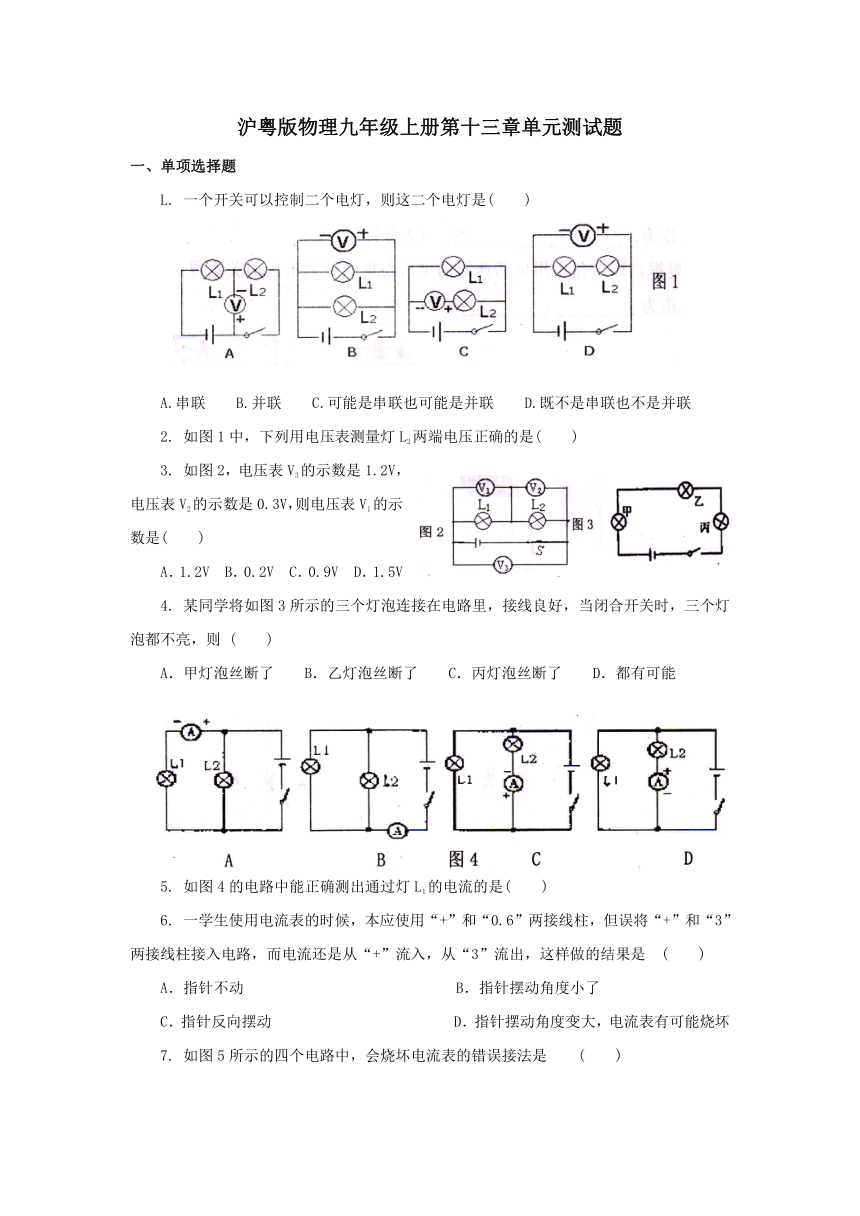

沪粤版物理九年级上册第十三章单元测试题

沪粤版物理九年级上册第十三章单元测试题
一、单项选择题
L. 一个开关可以控制二个电灯，则这二个电灯是( )
A.串联 B.并联 C.可能是串联也可能是并联 D.既不是串联也不是并联
2. 如图1中，下列用电压表测量灯L2两端电压正确的是( )
3. 如图2，电压表V3的示数是1.2V，电压表V2的示数是0.3V，则电压表V1的示数是( )
A．1.2V B．0.2V C．0.9V D．1.5V
4. 某同学将如图3所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则 ( )
A．甲灯泡丝断了 B．乙灯泡丝断了 C．丙灯泡丝断了 D．都有可能
5. 如图4的电路中能正确测出通过灯L1的电流的是( )
6. 一学生使用电流表的时候，本应使用“ ( http: / / www.21cnjy.com )+”和“0.6”两接线柱，但误将“+”和“3”两接线柱接入电路，而电流还是从“+”流入，从“3”流出，这样做的结果是 ( )
A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏

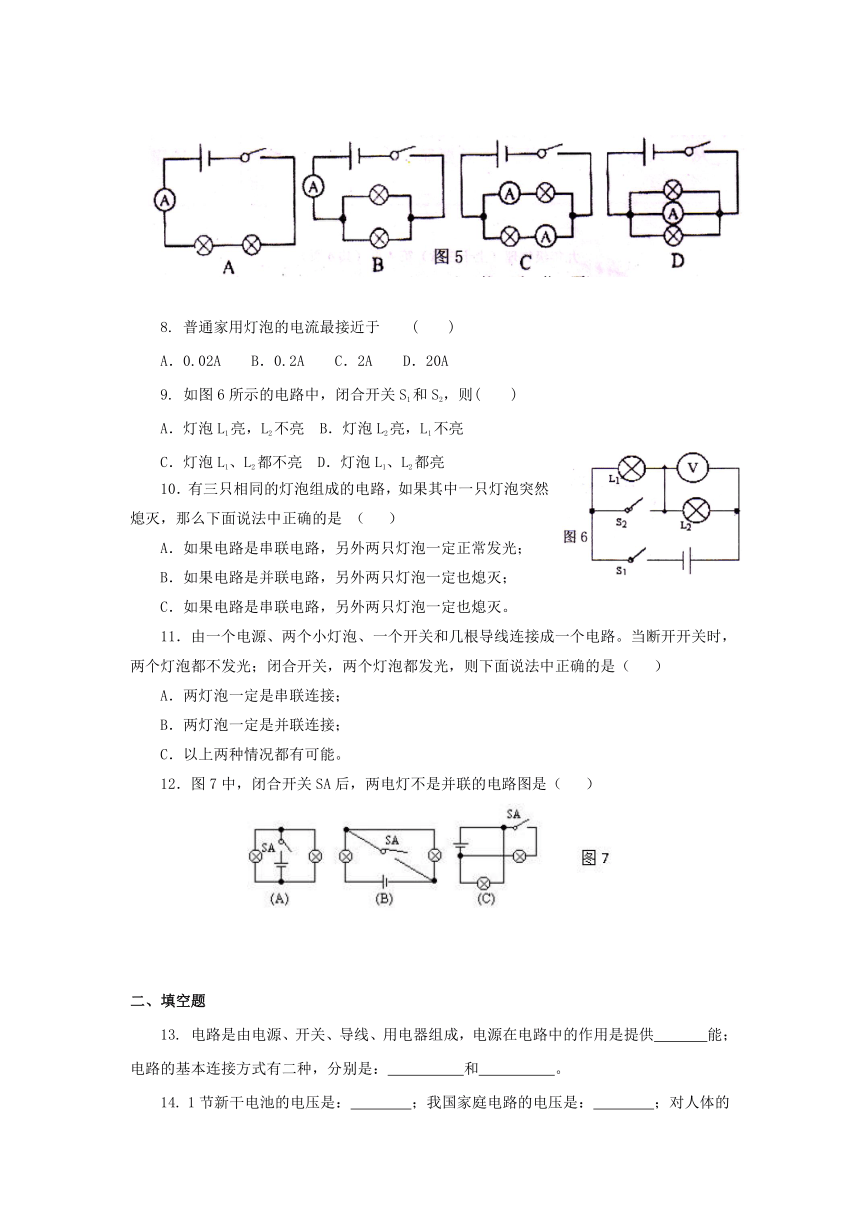

7. 如图5所示的四个电路中，会烧坏电流表的错误接法是 ( )
8. 普通家用灯泡的电流最接近于 ( )
A．0.02A B．0.2A C．2A D．20A
9. 如图6所示的电路中，闭合开关S1和S2，则( )
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
10．有三只相同的灯泡组成的电路，如果其中 ( http: / / www.21cnjy.com )一只灯泡突然熄灭，那么下面说法中正确的是 （ ）
　　A．如果电路是串联电路，另外两只灯泡一定正常发光；　
B．如果电路是并联电路，另外两只灯泡一定也熄灭；
C．如果电路是串联电路，另外两只灯泡一定也熄灭。
11．由一个电源、两个小灯泡、一个开关和几 ( http: / / www.21cnjy.com )根导线连接成一个电路。当断开开关时，两个灯泡都不发光；闭合开关，两个灯泡都发光，则下面说法中正确的是（ ）　
A．两灯泡一定是串联连接；
　 B．两灯泡一定是并联连接；　　
C．以上两种情况都有可能。
12．图7中，闭合开关SA后，两电灯不是并联的电路图是（ ）
( http: / / www.21cnjy.com )
二、填空题
13. 电路是由电源、开关 ( http: / / www.21cnjy.com )、导线、用电器组成，电源在电路中的作用是提供 能；电路的基本连接方式有二种，分别是： 和 。
14. 1节新干电池的电压是： ；我国家庭电路的电压是： ；对人体的安全电压是： 。
15. 电子手表中的电流约为1．5×10－6A；合 mA，合 μA.。
16. 电压是电路中形成 的原因，电压是由 提供的。电路中有持续电流的条件是 。
17. 电池、发电机都是 ；灯泡、门铃、电水壶、电冰箱、电动机都是 ；前类和后类连接方式都是 ；后类之间的连接方式是 。
18. 如图7所示，若只闭合开关S ( http: / / www.21cnjy.com )1，三灯 联；若S1、S2、S3，都闭合，三灯 联；若S1、S2闭合时灯 亮；若S1、S3闭合时，灯 亮。
19. 如图8所示，若开关S、S1 ( http: / / www.21cnjy.com )闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 ，电压表所测的是 两端的电压。
20. 如图9所示，当闭合开关时，电流表A1 ( http: / / www.21cnjy.com )的示数是0.4A，电流表A的示数是1A，则电流表A2的示数是 A；图中电流的方向是 (填“顺”或“逆”)时针方向。
21. 分别读出图10中电流表、电压表的示数：I= A；U= V。
22. 如图11所示，在图中的“〇”里填上电压表或电流表的符号，使两灯均能发光。
三、作图、实验题(32分)
23. 根据图12中电路图，将其右边的实物图连接起来。(导线不能交叉)
24. 如图13，请根据实物图在方框中画出相应的电路图。
25. 请完成下表中两电表正确使用的异同点：
电表比较
连接方式 在被测电路中 在被测电路两边
与电源相接 绝对不允许不经过用电器直接连在电源两极 能直接连在电源两极
相同点 使用前都要把指针调到零刻度，弄清分度值，使用时都要选择合适的 ，都要让电流从 流入，从 流出。
26. 在探究“串联电路中 ( http: / / www.21cnjy.com )用电器两端的电压与电源两端电压的关系”时，小明同学想用图14中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作(电源电压不超过3V)．
(1)在方框内画出电路图；
(2)用笔画线表示导线，将实物图连成实验电路；
(3)正确操作后，测量电 ( http: / / www.21cnjy.com )源两端电压和灯泡两端电压的两电压表示数分别如图1 5a、b所示，则电源两端的电压为 V，被直接测量的灯泡两端的电压为 V。
(4)根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为 V。
参考答案
一、单项选择题：
1—6：C B C D A B
7—12：B D B B C C B
二、填空题
13.电能、串联、并联；
14.1.5V、220V、不高于36V；
15.1.5×10－3、1.5
电流、电源，有电压且电路是通路：
17.电源、用电器、串联，并联：
串、并、L3、L1，
19.L1L2、L1、L1L2、电源、L1，L1(或电源)：
20.6、逆
21.0.5、7.5
22.略
三、作图、实验题
23.（略) 24.(略)
25.串联：并联；量程；正接线柱，负接线柱.
26.1)略(2)略(3)2.8；1.6；(4)1.2.
