江西省九江第一中学2023-2024学年高二下学期期中考试物理试卷(无答案)

2023-2024学年度九江一中高二期中测试 物理试卷
（75分钟，100分）
一、单项选择题（共小7题，每题4分，共28分）
1.关于电磁现象及应用，下列说法中错误的是（ ）
A.电场线一定是不闭合的，磁感线一定是闭合的
B.地球是一个大磁体，北半球地磁场方向相对地面是斜向下的
C.通电导线在某处不受磁场力作用，则该处的磁感应强度一定为零
D.变化的磁场产生了电场，变化的电场产生了磁场
2.如图为静电除尘机的原理示意图，废气先经过一个机械过滤装置再进入静电除尘区，放电极通过电离空气让尘埃带电，之后尘埃在电场力的作用下向集尘极迁移并沉积，图中虚线为电场线。不考虑尘埃在迁移过程中相互作用和电荷量变化，则（ ）
A.放电极应接直流高压电源负极 B.尘埃在迁移过程中做匀加速运动
C.图中A点电势高于B点电势 D.尘埃在迁移过程中电势能增大
3.下列给出的四幅情景图中能产生感应电流的是（ ）
A.图甲中线圈有一小缺口，条形磁铁匀速穿过线圈
B.图乙中通电导线位于水平放置的闭合线圈某一直径的正上方
C.图丙中匀强磁场区域足够大，
D.图丁虚线右侧为匀强磁场正方形金属线圈以竖直虚线为轴绕虚线转动
4.如图所示的电路，电源的内阻不可忽略，定值电阻的阻值是滑动变阻器最大阻值的，a、b是滑动变阻器的两端，当滑片P位于a、b的中点时，小灯泡L正常发光，理想电流表和的示数之比。下列说法正确的是（ ）
A.定值电阻与小灯泡L端电压之比为2:3
B.定值电阻滑动变阻器消耗的电功率之比为3:2
C.滑片P向上缓慢滑动，小灯泡L变暗
D.滑片P向上缓慢滑动，两电流表示数都增大

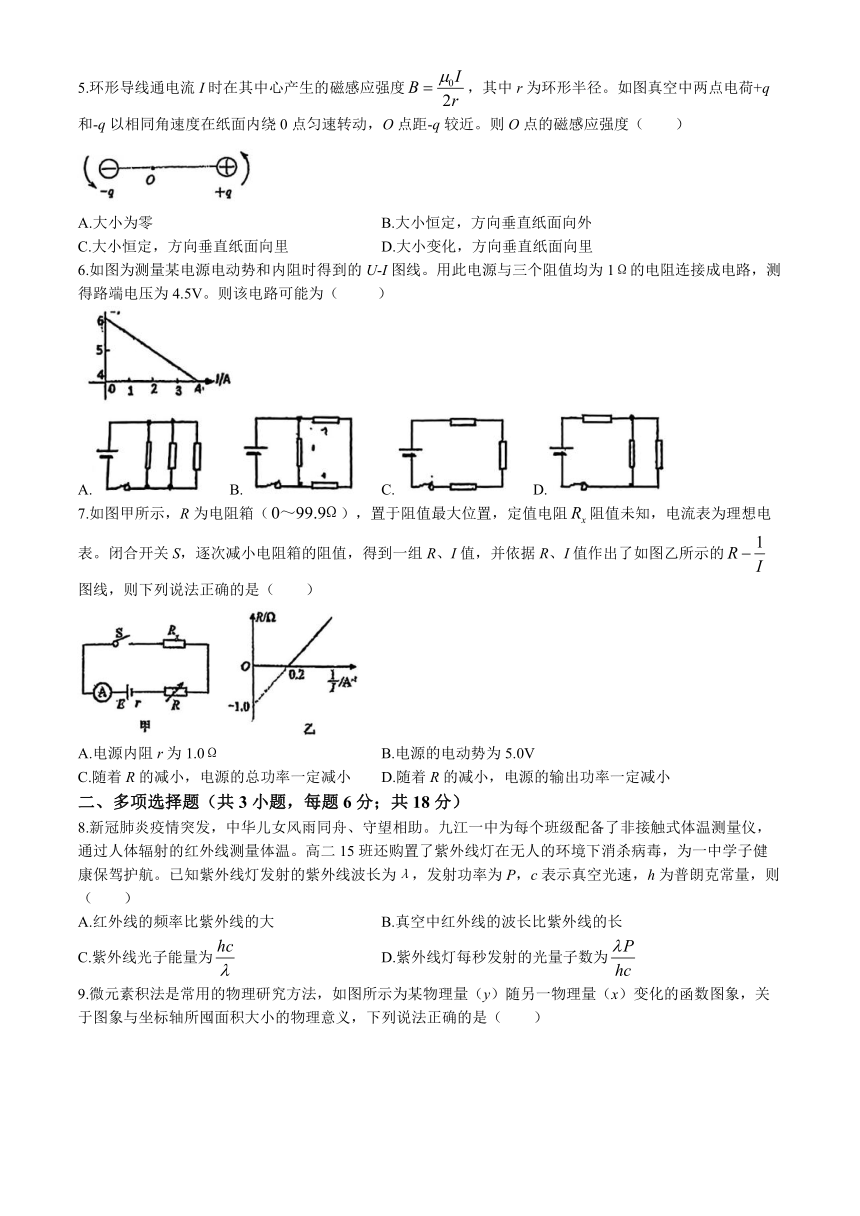

5.环形导线通电流I时在其中心产生的磁感应强度，其中r为环形半径。如图真空中两点电荷+q和-q以相同角速度在纸面内绕0点匀速转动，O点距-q较近。则O点的磁感应强度（ ）
A.大小为零 B.大小恒定，方向垂直纸面向外
C.大小恒定，方向垂直纸面向里 D.大小变化，方向垂直纸面向里
6.如图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为1Ω的电阻连接成电路，测得路端电压为4.5V。则该电路可能为（ ）
A. B. C. D.
7.如图甲所示，R为电阻箱（），置于阻值最大位置，定值电阻阻值未知，电流表为理想电表。闭合开关S，逐次减小电阻箱的阻值，得到一组R、I值，并依据R、I值作出了如图乙所示的图线，则下列说法正确的是（ ）
A.电源内阻r为1.0Ω B.电源的电动势为5.0V
C.随着R的减小，电源的总功率一定减小 D.随着R的减小，电源的输出功率一定减小
二、多项选择题（共3小题，每题6分；共18分）
8.新冠肺炎疫情突发，中华儿女风雨同舟、守望相助。九江一中为每个班级配备了非接触式体温测量仪，通过人体辐射的红外线测量体温。高二15班还购置了紫外线灯在无人的环境下消杀病毒，为一中学子健康保驾护航。已知紫外线灯发射的紫外线波长为λ，发射功率为P，c表示真空光速，h为普朗克常量，则（ ）
A.红外线的频率比紫外线的大 B.真空中红外线的波长比紫外线的长
C.紫外线光子能量为 D.紫外线灯每秒发射的光量子数为
9.微元素积法是常用的物理研究方法，如图所示为某物理量（y）随另一物理量（x）变化的函数图象，关于图象与坐标轴所囤面积大小的物理意义，下列说法正确的是（ ）
A.若y为作用在物体上的力F，x为位移x，则“面积”表示位移过程力F所做的功
B.若y为某元件的电压U，x为电流I，则“面积”表示对应状态下该元件的电功率
C.若y为质点的加速度a，x为时间t，则“面积”表示质点在时刻的瞬时速度
D.若y为用电器的电功率P，x为时间t，则“面积”表示时间内用电器消耗的电能
10.如图所示，图线1、2、3分别表示纯电阻元件A、B、C的伏安特性曲线，其中导体C为一非线性电阻，当把A、B、C串联接在电压恒为6V的直流电源两端时，它们的电阻分别为、、，则下列说法正确的是（ ）
A.
B.电路中电流大小为1A
C.、、的电功率之比
D.若将三导体串联后改接在3V的直流电源上，则三导体的阻值之比不变
三、实验题（共15分）
11.（6分）小雷同学按照化学课所学的知识自制了水果电池，并想利用物理课所学的方法利用电表测量的电动势和内阻。经查阅资料，水果电池的内阻与选用的水果、两电极之间的距离及电极面积大小有关，一般在几百至几千欧姆之间。
（1）在选择实验电路图时，你认为应选择_______。（填“甲”或“乙”）
（2）由于测量用的电表并非理想电表，导致测量等得到的电动势比真实值________（选填“偏大”“偏小”或“相等”），测量等得到的内阻比真实值________（选填“偏大”“偏小”或“相等”）。
12.（9分）某实验小组在练习使用多用电表的实验中。
（1）用多用电表测跳某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择________（填“×1”或“×100”）倍率的电阻挡，正确操作后，再次进行测量，若多用电表的指针如图甲所示，测量结果为________Ω。
（2）如图乙所示，电学实验室的“黑盒子”表面有A、B、C三个接线柱，盒内有一只定值电阻和一个二极管，每两个接线柱之间最多连接一个元件。为了探明盒内元件的连接方式，实验小组用多用电表的欧姆挡进行测量，把红、黑表笔分别与接线柱A、B、C连接，测量结果如表所示。
红表笔 A B A C B C
黑表笔 B A C A C B
阻值（Ω） 200 200 50 3000 250 3200
请在图乙中画出黑箱内的电路结构图
（3）实验小组最后将一量程为3V的电压表改装成可测量电阻的仪表-欧姆表。
①先用如图丙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3kΩ时，电压表恰好满偏；将电阻箱的阻值调到12kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻________kΩ。
②将图丙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丁所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1V”处对应的电阻刻度为________kΩ。
四、计算题（共39分，请将答案写在答题卡相应区域，解答应写出必要文字说明、物理公式和重要步骤，只写答案不得分。）
13.（10分）匀强磁场中放一根与磁场方向垂直的通电直导线，它的电流是2.5A，导线长4cm，它受到的磁场力为。将直导线换成如图所示的长8cm、宽5cm的10匝线圈，线圈可绕自由转动，图示位置线圈平面与磁场方向夹角为37°。（，）求：
（1）此匀强磁场的磁感应强度。
（2）图示位置线图的磁通量。
14.（12分）图示电路中电源电动势为18V，内阻12Ω，定值电阻为5Ω，为6Ω。开关闭合后，电动机正常工作。已知电动机额定电压U为6V，线圈电阻0.5Ω。
问：电动机正常工作时产生的机械功率和机械效率各是多少？（计算结果保留两位有效数字）
15.（17分）如图所示的电路中，电源电动势20V、内阻3Ω，定值电阻、、滑功变阻器可调节范围0~10Ω，一对边长的正方形金属板水平放置，板间距。闭合开关S，电路稳定后一质量、电荷最的带电微粒，从两金属板左侧中点以速度沿平行于金属板方向射入电场。不考虑空气阻力，重力加速度
（1）若微粒沿直线射出电场。求此时两金属板间电压和滑动变阻器连入电路部分电阻。
（2）为使微粒能够射出金属板间电场区域，求滑动变阻器的调节范围。
