第19章生活用电单元同步测评
(满分:60分 考试时间:60分钟)
第Ⅰ卷(选择题，共19分)
一、选择题(1~5题为单选题，每小题2分，6~8题为多选题，每小题3分，共19分)
1. (2021·成都中考)关于家庭电路和安全用电，下列说法正确的是( )
A.家庭电路中，各种用电器都是串联的
B.空气开关跳闸后，只需重新闭合即可
C.使用试电笔时，手不要接触笔尾金属体
D.家用电器的金属外壳要接地，防止触电
2.“珍爱生命、注意安全”是我们日常生活中必须具有的意识，下列相关说法正确的是( )
A.严禁攀爬输电铁塔
B.电路中的保险丝熔断时，可用铜丝代替
C.只要人和大地良好绝缘就一定不会触电
D.户外露营时，如遇雷雨天气，可在大树下避雨
3.如图所示的实例中，符合安全用电要求的是( )
4.安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为( )
A.鸟爪上的角质层是绝缘的
B.鸟对电流的承受能力比较强
C.鸟双脚落在同一条导线上，没有电流流过鸟的身体
D.高压线有橡胶外皮

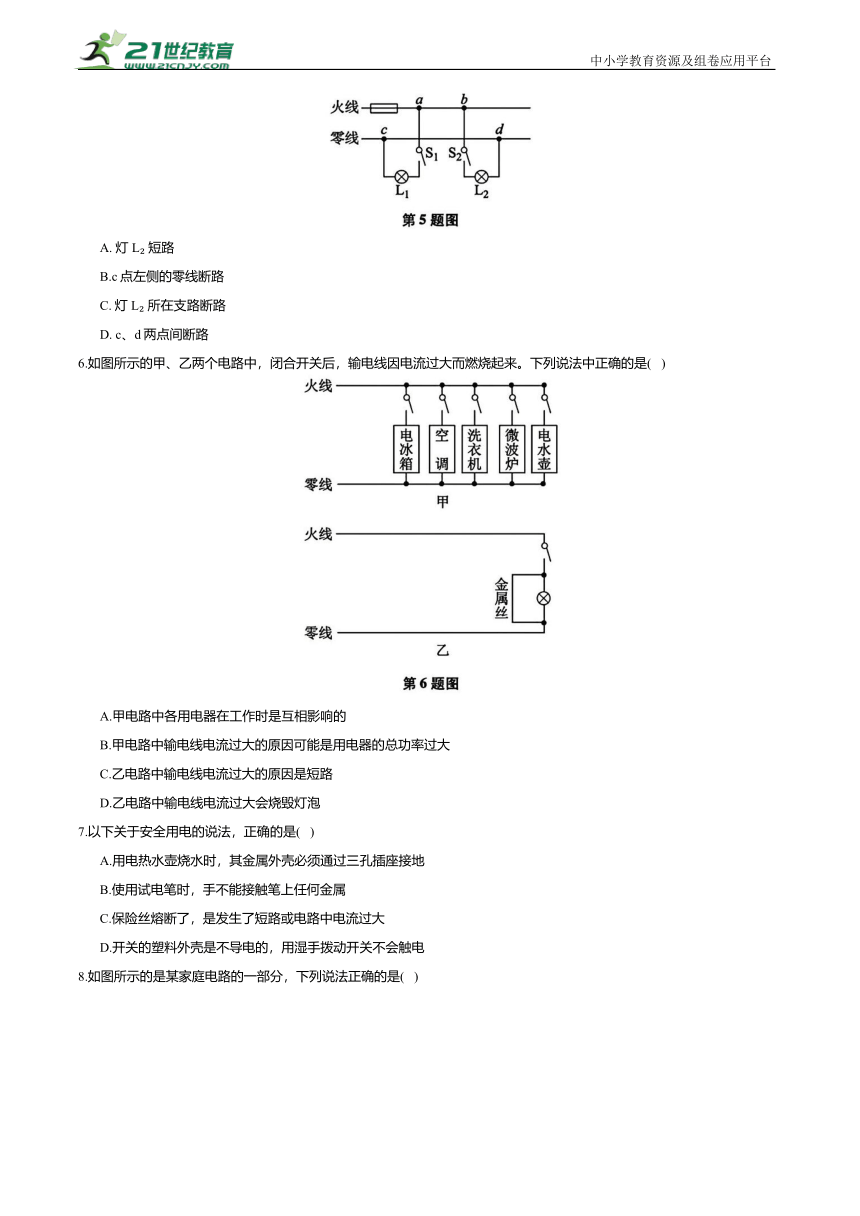

5如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合 S ,灯 L 亮;②再闭合 S ,灯 L 亮,灯L 不亮;③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是( )
A. 灯 L 短路
B.c点左侧的零线断路
C. 灯 L 所在支路断路
D. c、d两点间断路
6.如图所示的甲、乙两个电路中，闭合开关后，输电线因电流过大而燃烧起来。下列说法中正确的是( )
A.甲电路中各用电器在工作时是互相影响的
B.甲电路中输电线电流过大的原因可能是用电器的总功率过大
C.乙电路中输电线电流过大的原因是短路
D.乙电路中输电线电流过大会烧毁灯泡
7.以下关于安全用电的说法，正确的是( )
A.用电热水壶烧水时，其金属外壳必须通过三孔插座接地
B.使用试电笔时，手不能接触笔上任何金属
C.保险丝熔断了，是发生了短路或电路中电流过大
D.开关的塑料外壳是不导电的，用湿手拨动开关不会触电

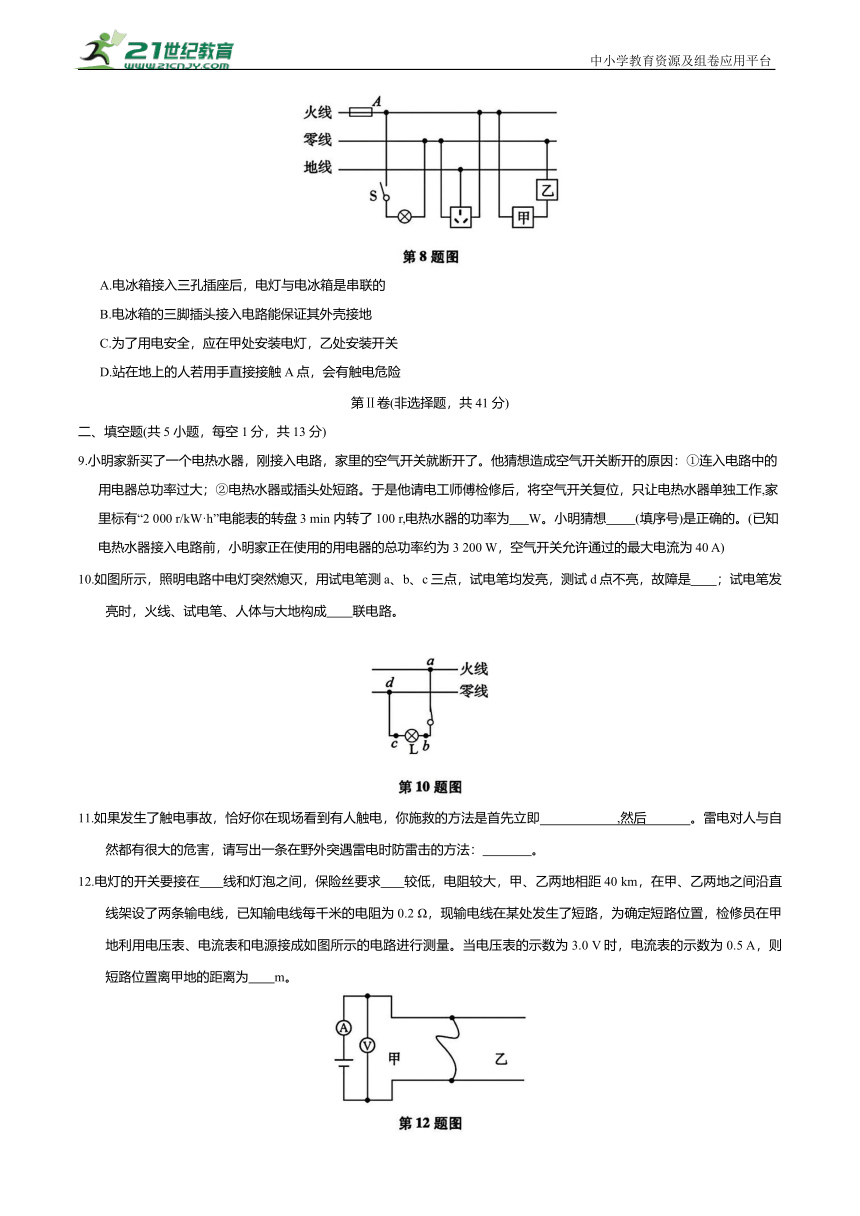

8.如图所示的是某家庭电路的一部分，下列说法正确的是( )
A.电冰箱接入三孔插座后，电灯与电冰箱是串联的
B.电冰箱的三脚插头接入电路能保证其外壳接地
C.为了用电安全，应在甲处安装电灯，乙处安装开关
D.站在地上的人若用手直接接触A点，会有触电危险
第Ⅱ卷(非选择题，共41 分)
二、填空题(共5 小题，每空1分，共13 分)
9.小明家新买了一个电热水器，刚接入电路，家里的空气开关就断开了。他猜想造成空气开关断开的原因：①连入电路中的用电器总功率过大；②电热水器或插头处短路。于是他请电工师傅检修后，将空气开关复位，只让电热水器单独工作,家里标有“2 000 r/kW·h”电能表的转盘3 min 内转了 100 r,电热水器的功率为 W。小明猜想 (填序号)是正确的。(已知电热水器接入电路前，小明家正在使用的用电器的总功率约为3 200 W，空气开关允许通过的最大电流为40 A)
10.如图所示，照明电路中电灯突然熄灭，用试电笔测a、b、c三点，试电笔均发亮，测试d点不亮，故障是 ；试电笔发亮时，火线、试电笔、人体与大地构成 联电路。
11.如果发生了触电事故，恰好你在现场看到有人触电，你施救的方法是首先立即 ,然后 。雷电对人与自然都有很大的危害，请写出一条在野外突遇雷电时防雷击的方法： 。
12.电灯的开关要接在 线和灯泡之间，保险丝要求 较低，电阻较大，甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2 Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0 V时，电流表的示数为0.5 A，则短路位置离甲地的距离为 m。
13.家庭电路的电压是 V；如图所示，该电阻箱的示数为 Ω。白炽灯用久了灯丝会变细，灯丝电阻会 。
三、综合应用题(共3小题，每空1分，画图5分，共13分)
14.暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答下列问题。
(1)“超负荷”是指电路中的 (选填“电流”或“电阻”)过大。
(2)火灾发生的理论依据是 。
(3)一旦发现电路起火，要先 ，再救火。
(4)请你提出一条预防这种火灾发生应采取的措施： 。
15.如图甲所示的是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
(1)在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。
(2)若指示灯的规格为“2 V 20 mA”,则指示灯的保护电阻为 Ω时指示灯才能正常工作。
16.电工师傅常用一只额定电压为 220 V 的灯泡L (检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S 、S 、S (每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)。
(1)若L 不亮，则说明该支路 。
(2)若L 正常发光，则说明该支路 。
(3)若 L 发光呈暗红色，则说明该支路 。
四、画图题(共2 小题,第17 题7 分,第18 题8分,共15 分)
17.请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
18.如图所示的是冰箱工作时的部分电路示意图。冰箱内照明灯由开关S 控制，压缩机M 由开关S 控制。根据题意，将图连接完整，并符合安全用电原则。
1.答案：D 解析：家庭电路中，各个用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故A错误；空气开关跳闸后，应先排查跳闸的原因，整修后再闭合开关，故B错误；使用试电笔时，手要接触金属笔尾，笔尖接触电线，可辨别火线与零线，但手不能接触笔尖金属体，否则会发生触电事故，故 C 错误；将有金属外壳的家用电器(如洗衣机、电冰箱等)的金属外壳接地，可以防止因漏电而发生触电事故，故 D 正确。
2.答案：A 解析：输电铁塔输送的是高压电甚至是超高压电，盲目攀爬可能引起触电，故 A 正确；用铜丝代替保险丝，当电路中的电流过大时，不能自动熔断，即无法保护电路，故B错误；人和大地良好绝缘，有时也会造成触电，如一只手接触火线，一只手接触零线，会造成双线触电，故C错误；雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故D错误。
3.答案：D 解析：多个大功率用电器同时使用一个插线板，会使干路中的电流过大，容易发生火灾，故 A错误；在高压线下钓鱼，鱼线很容易接触到高压线，发生触电，故B错误；金属外壳家用电器没有接地，一旦发生漏电，使外壳带电，容易引起触电事故，因此金属外壳家用电器一定要接地，故C错误；使用试电笔时，手一定要接触笔尾金属体，故D 正确。
4.答案：C 解析：当鸟双脚落在同一条导线上时，相当于与导线并联，两脚之间的距离很小，电压很低，根据欧姆定律可知几乎没有电流流过鸟的身体，因此鸟不会发生触电事故，故 C 正确。
5.答案:D 解析:闭合S ,灯 L 亮,电路中有电流,说明电路为通路，从保险丝- 以及c点左侧的零线都没有断路；再闭合S ，灯 L 不亮，灯 L 不亮的原因有两个，一个是断路、一个是短路，若灯 L 短路，则电路中的电流会很大，将保险丝烧断，灯 L 也不会发光；用试电笔测a、b、c、d四个接线点，测a、b、d三点时氖管发光，说明这三点与火线之间是接通的，试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D 正确。
6.答案：BC 解析：家庭电流中电流过大共有2个原因，即短路和总功率过大。图甲中，各用电器之间是并联的，则它们在工作时互不影响，用电器总功率等于各用电器功率之和，并联的用电器越多，总功率越大，由公式P=UI可知，电路中的电流会非常大，故A错误、B正确；图乙中，金属丝将火线和零线接通，造成灯泡短路，电流直接通过导线，由于导线的电阻很小，导致电路中的电流过大，故C 正确、D 错误。
7.答案：AC 解析：电热水壶等有金属外壳的家用电器的金属外壳要接地，以防外壳带电危及人身安全，故A 正确；使用试电笔时，要用手接触试电笔笔尾的金属体，这样才能辨别火线和零线，故B错误；保险丝熔断，说明电路中电流过大，其原因可能是短路或用电器总功率过大，故C正确；虽然开关的塑料外壳是不导电的，但用湿手拨动开关时可能会造成触电事故，故 D 错误。
8.答案：BD 解析：由于并联电路中的各个用电器是互不影响的，因此电冰箱接入三孔插座后，电灯与电冰箱是并联的，故A错误；电冰箱接入三孔插座能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而发生触电事故，故 B 正确；在家庭电路中，为了用电安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接电灯，故C错误；站在地上的人接触A点(火线)时，电流会流经人体，因此人是会触电的，故D正确。
9. 答案:1 000 ② 解析:电能表的转盘转100转,消耗的电能为 该用电器的功率为 在接入电热水器之前，已有总功率约为3 200 W的用电器正在工作，则电热水器接入电路后，总功率为. 1 000 W+3 200 W=4200 W,由P=UI可知电路中的电流还达不到20 A，题中已经说明空气开关允许通过的最大电流是40 A，即猜想①是错误的，猜想②是正确的。
10. 答案:cd段断路 串 解析:用试电笔测a、b、c三点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明cd段断路；使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地构成串联电路。
11.答案：切断电源 使触电者尽快脱离电源 不站到大树下躲雨 解析：如果发生了触电事故，施救的方法是首先立即切断电源(或用干木棍等绝缘体拨开电线)，然后使触电者尽快脱离电源，根据具体情况进行相应的救治；在野外突遇雷电时不能站到大树下躲雨，不能接打手机，要立即寻找安全的避雷场所。
12. 答案:火 熔点 15 000 解析:为了用电安全,控制电灯的开关应该与电灯串联，接在火线和电灯之间，保险丝的作用是在电流异常升高到一定值的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作；由 可得，电流通过导线的电阻为 则导线长度为 则短路位置离甲地的距离为 15 km=15 000 m。
13. 答案:220 4658 变大 解析:家庭电路的电压为220 V,电阻箱的示数为4×1 000 Ω+6×100 Ω+5×10 Ω+8×1 Ω=4658 Ω;白炽灯用久了灯丝会变细，由于材料和长度不变，横截面积变小，因此电阻变大。
14.答案:(1)电流 (2)根据焦耳定律 可知，导线电阻一定，通过的电流越大，在相同时间内产生的热量就越多，易引燃绝缘皮 (3)切断电源 (4)大功率用电器不同时使用
解析：(1)电路中“超负荷”是指电路中的电流超过导线所能承受的电流。
(2)电路中发生火灾是由电流产生的电热过多造成的。由 可知，电阻一定，通电时间一定，电流越大，产生的热量就越多。
(3)一旦发现电路起火，要先切断电源，再救火。
15. 答案:(1)如图所示。(2)10 900
解析：(1)插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座的连接应是左零线、右火线、上接地。
(2)因为串联电路中总电压等于各分电压之和，所以，保护电阻两端的电压为 2 V=218 V，因为串联电路中各处的电流相等，所以，由 可得，保护电阻的阻值为
16. 答案:(1)断路 (2)短路 (3)正常
解析：(1)L 不亮，说明该支路不能形成通路，发生了断路。
(2)L 正常发光，说明检验灯得到220 V电压，该支路发生了短路。
(3)L 发光呈暗红色，说明检验灯得到的电压小于220 V,该支路正常。
17.答案:如图所示。
解析：火线首先接开关，再接电灯的金属点，零线直接接电灯的螺旋套。三孔插座的上孔接地线，左孔接零线，右孔接火线。
18.答案:如图所示。
解析：由生活常识可知，冰箱内照明灯和压缩机可以独立工作，所以它们是并联的，冰箱内照明灯由开关S 控制，压缩机 M 由开关S 控制；为了用电安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地。
