沪科版九年级物理物理全册15.2《欧姆定律》专项练习（无答案）

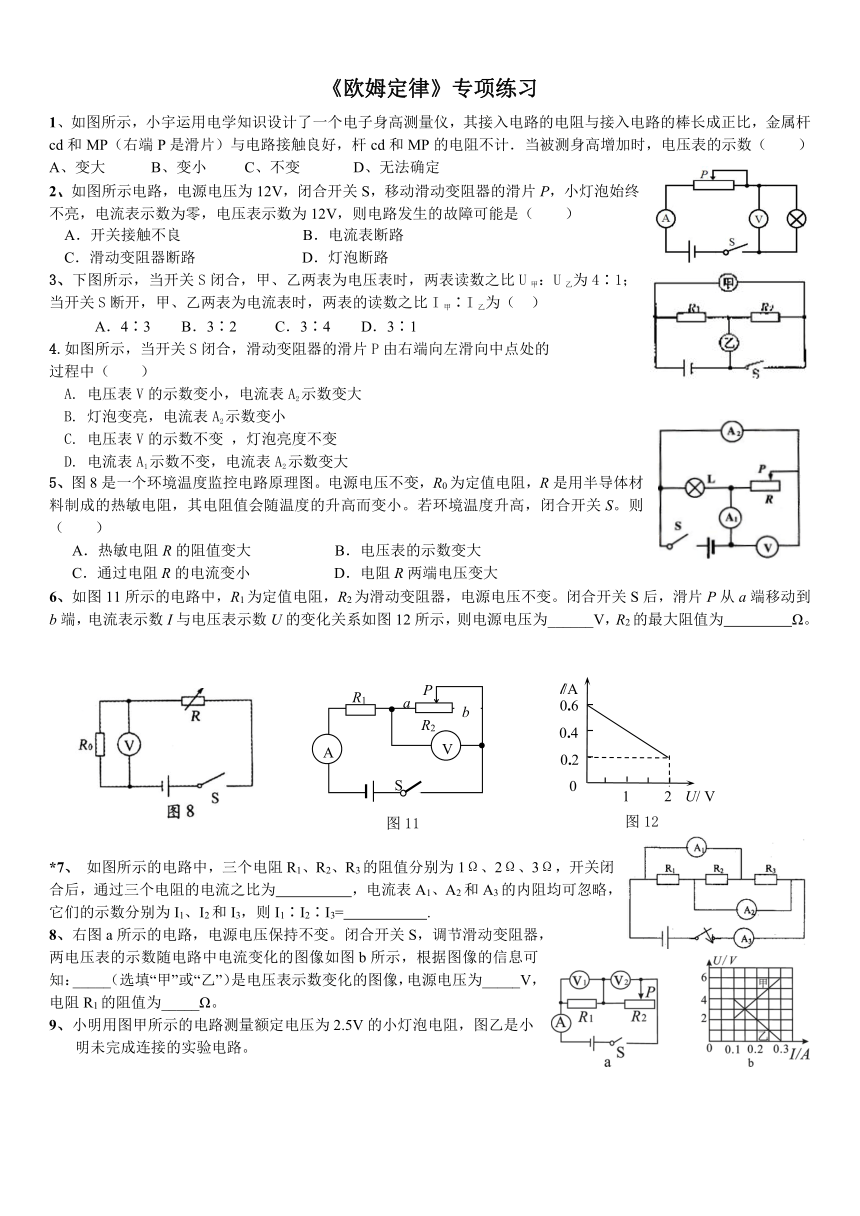

《欧姆定律》专项练习
1、如图所示，小宇运用电学知识设计了一个 ( http: / / www.21cnjy.com )电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（　　）
A、变大 B、变小 C、不变 D、无法确定
2、如图所示电路，电源电压为12V，闭合开 ( http: / / www.21cnjy.com )关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是（　　）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．灯泡断路
3、下图所示，当开关S闭合，甲、乙两表为电 ( http: / / www.21cnjy.com )压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为（　）
A．4∶3 B．3∶2 C．3∶4 D．3∶1
4.如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的
过程中（　　）
A. 电压表V的示数变小，电流表A2示数变大
B. 灯泡变亮，电流表A2示数变小
C. 电压表V的示数不变 ，灯泡亮度不变
D. 电流表A1示数不变，电流表A2示数变大
5、图8是一个环境温度监控 ( http: / / www.21cnjy.com )电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S。则（　　）
A．热敏电阻R的阻值变大 B．电压表的示数变大
C．通过电阻R的电流变小 D．电阻R两端电压变大
6、如图11所示的电路中，R1为定值电 ( http: / / www.21cnjy.com )阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为 Ω。
*7、 如图所示的电路中，三个电阻 ( http: / / www.21cnjy.com )R1、R2、R3的阻值分别为1Ω、2Ω、3Ω，开关闭合后，通过三个电阻的电流之比为 ，电流表A1、A2和A3的内阻均可忽略，它们的示数分别为I1、I2和I3，则I1∶I2∶I3= .
8、右图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，
两电压表的示数随电路中电流变化的图 ( http: / / www.21cnjy.com )像如图b所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表示数变化的图像，电源电压为_____V，电阻R1的阻值为_____Ω。
9、小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接。
（2）小明将电路连接正确后，闭合开关，调 ( http: / / www.21cnjy.com )节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，电流表的读数是_________A，小灯泡的阻值是_________Ω（小数点后保留一位）；
（3）当电压值改变的时候，小灯泡的阻值___ ___________（选填“变化”或“不变”）；
（4）小明又想测某未知电阻Rx的阻值，设计了如图所示电
路（R0为已知阻值的定值电阻），并设计了如下实验步骤，
请帮他把缺少的步骤补全，并写出Rx的表达式。
实验步骤： A．按照设计的电路图连接电路
B．断开S2、闭合S1记录电流表示数为I1
C．_________________________________
表达式：Rx = ____________________（用已知和测量的物理量的符号表示）
U/ V
1
0
2
0.2
0.4
0.6
I/A
图12
图11
S
b
P
a
R1
R2
V
A
V
- 3 15
- 0.6 3
A
甲
R
P
S
·
A
V
·
第9题图
乙
A
0
0.2
0.4
0.6
0
1
2
3
— 0.6 3
丙
A
S1 R0
S2 Rx
丁
