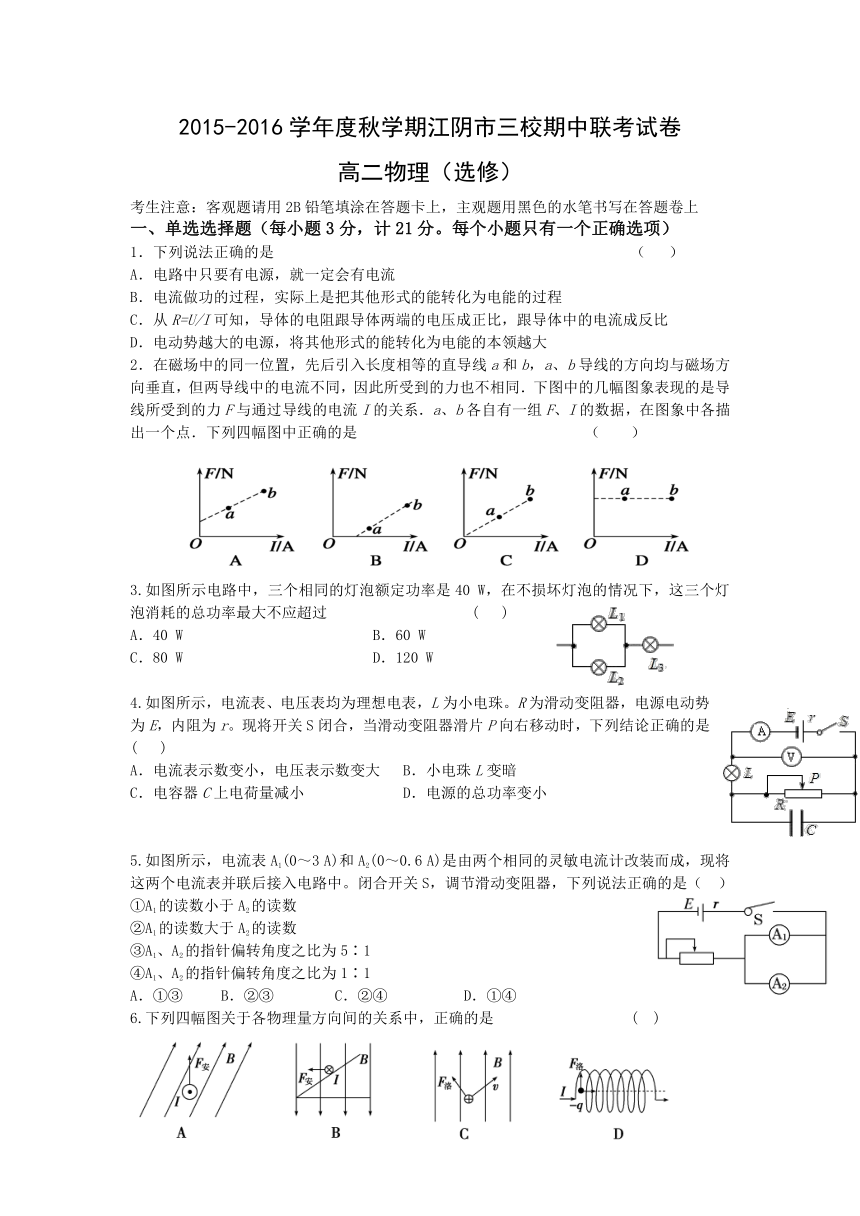

2015-2016学年度秋学期江阴市三校期中联考试卷
高二物理（选修）
考生注意：客观题请用2B铅笔填涂在答题卡上，主观题用黑色的水笔书写在答题卷上
一、单选选择题（每小题3分，计21分。每个小题只有一个正确选项）
1．下列说法正确的是 （ ）
A．电路中只要有电源，就一定会有电流
B．电流做功的过程，实际上是把其他形式的能转化为电能的过程
C．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
D．电动势越大的电源，将其他形式的能转化为电能的本领越大
2．在磁场中的同一位置，先后引入长度相等 ( http: / / www.21cnjy.com )的直导线a和b，a、b导线的方向均与磁场方向垂直，但两导线中的电流不同，因此所受到的力也不相同．下图中的几幅图象表现的是导线所受到的力F与通过导线的电流I的关系．a、b各自有一组F、I的数据，在图象中各描出一个点．下列四幅图中正确的是 （ ）
3.如图所示电路中，三个相同的灯泡额定功率 ( http: / / www.21cnjy.com )是40 W，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过 ( )
A．40 W B．60 W
C．80 W D．120 W
4.如图所示，电流表、电压表均为理想电表， ( http: / / www.21cnjy.com )L为小电珠。R为滑动变阻器，电源电动势为E，内阻为r。现将开关S闭合，当滑动变阻器滑片P向右移动时，下列结论正确的是 ( )
A．电流表示数变小，电压表示数变大 B．小电珠L变暗
C．电容器C上电荷量减小 D．电源的总功率变小
5.如图所示，电流表A1( ( http: / / www.21cnjy.com )0～3 A)和A2(0～0.6 A)是由两个相同的灵敏电流计改装而成，现将这两个电流表并联后接入电路中。闭合开关S，调节滑动变阻器，下列说法正确的是（ ）
①A1的读数小于A2的读数
②A1的读数大于A2的读数
③A1、A2的指针偏转角度之比为5∶1
④A1、A2的指针偏转角度之比为1∶1
A．①③ B．②③ C．②④ D．①④
6.下列四幅图关于各物理量方向间的关系中，正确的是 ( )

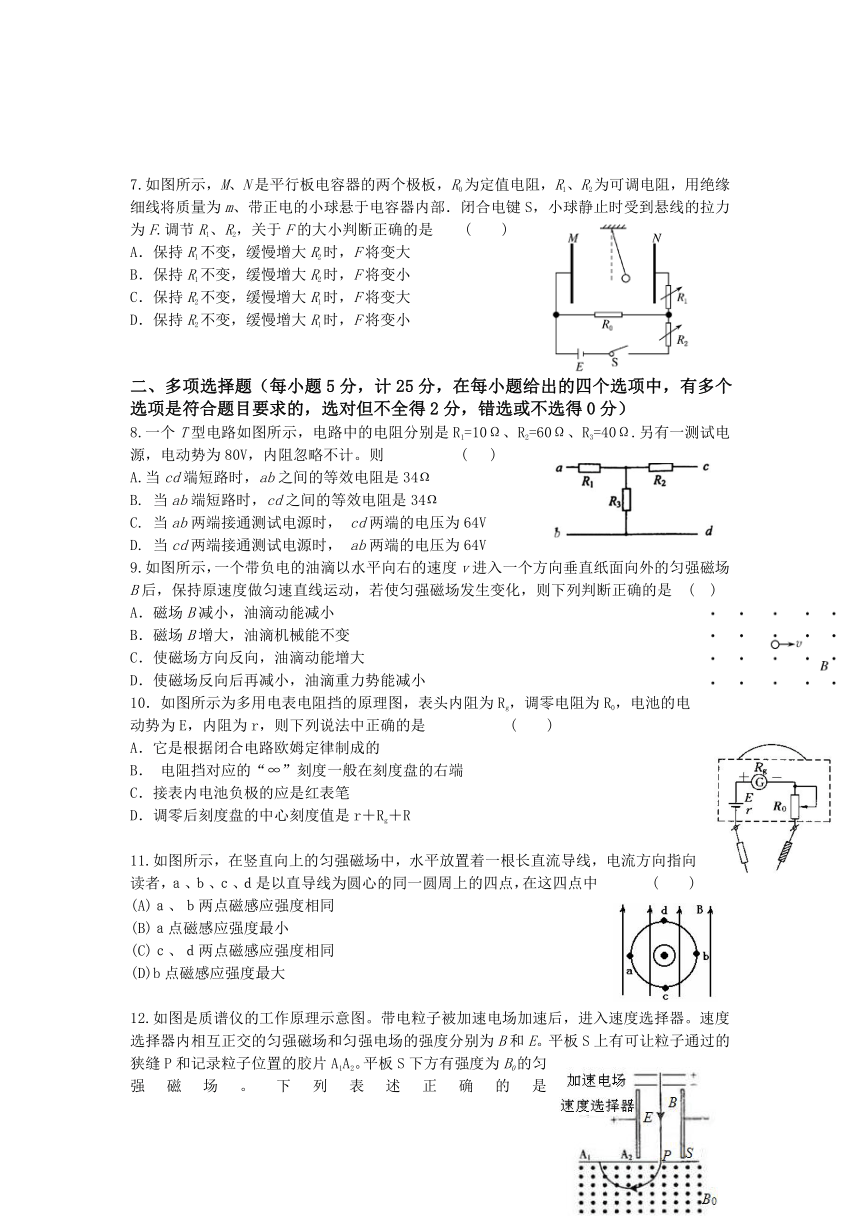

7.如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F.调节R1、R2，关于F的大小判断正确的是 ( )
A．保持R1不变，缓慢增大R2时，F将变大
B．保持R1不变，缓慢增大R2时，F将变小
C．保持R2不变，缓慢增大R1时，F将变大
D．保持R2不变，缓慢增大R1时，F将变小
二、多项选择题（每小题5分，计25分，在每小题给出的四个选项中，有多个选项是符合题目要求的，选对但不全得2分，错选或不选得0分）
8.一个T型电路如图所示，电路中的电阻分别是R1=10Ω、R2=60Ω、R3=40Ω.另有一测试电源，电动势为80V，内阻忽略不计。则 ( )
A.当cd端短路时，ab之间的等效电阻是34
B. 当ab端短路时，cd之间的等效电阻是34
C. 当ab两端接通测试电源时， cd两端的电压为64V
D. 当cd两端接通测试电源时， ab两端的电压为64V
9.如图所示，一个带负电的油滴以水平向 ( http: / / www.21cnjy.com )右的速度v进入一个方向垂直纸面向外的匀强磁场B后，保持原速度做匀速直线运动，若使匀强磁场发生变化，则下列判断正确的是 ( )
A．磁场B减小，油滴动能减小
B．磁场B增大，油滴机械能不变
C．使磁场方向反向，油滴动能增大
D．使磁场反向后再减小，油滴重力势能减小
10．如图所示为多用电表电阻挡的原 ( http: / / www.21cnjy.com )理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中正确的是 ( )
A．它是根据闭合电路欧姆定律制成的
B． 电阻挡对应的“∞”刻度一般在刻度盘的右端
C．接表内电池负极的应是红表笔
D．调零后刻度盘的中心刻度值是r＋Rg＋R
11.如图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中 ( )
(A)ａ、ｂ两点磁感应强度相同
(B)ａ点磁感应强度最小
(C)ｃ、ｄ两点磁感应强度相同
(D)b点磁感应强度最大
12.如图是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有强度为B0的匀强磁场。下列表述正确的是 （ ）
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向里
C．能通过的狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越大

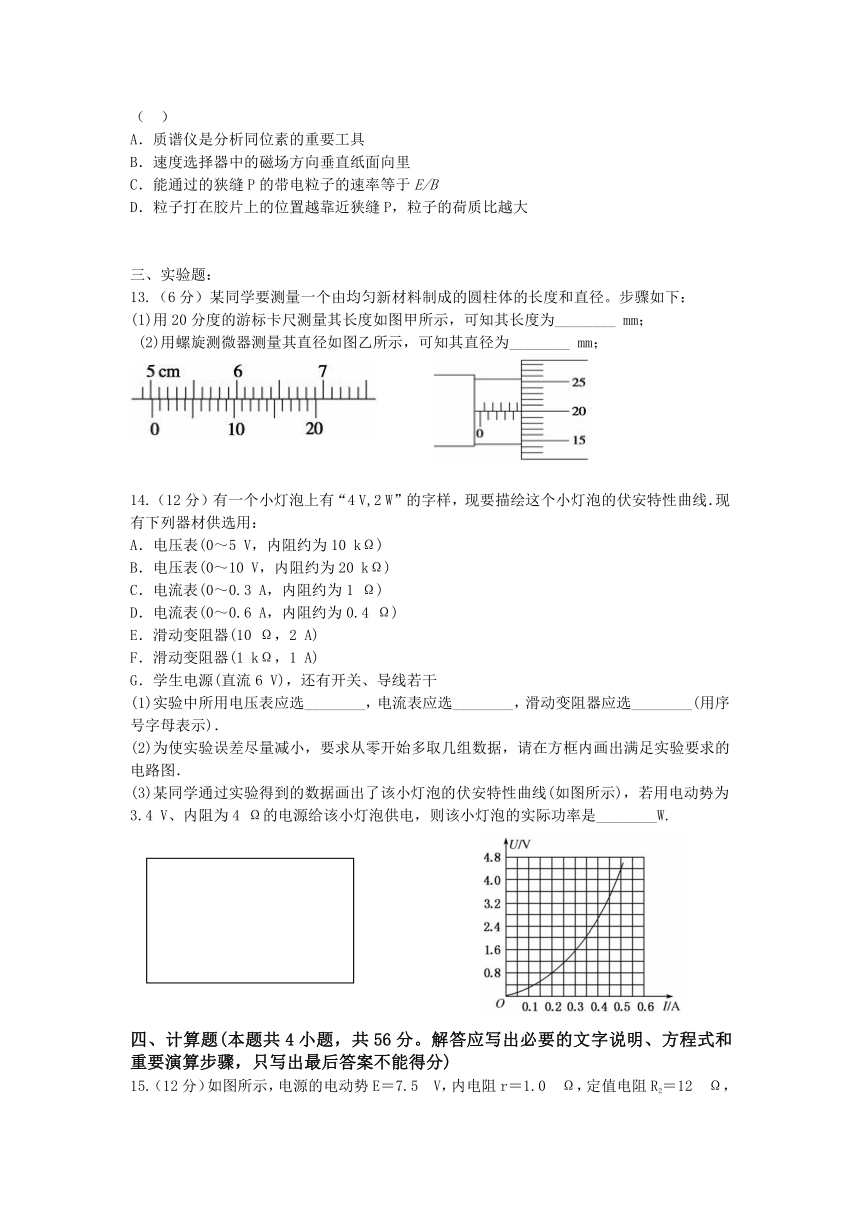

三、实验题：
13.（6分）某同学要测量一个由均匀新材料制成的圆柱体的长度和直径。步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度为________ mm；
(2)用螺旋测微器测量其直径如图乙所示，可知其直径为________ mm；
14.（12分）有一个小灯泡上有“4 V,2 W”的字样，现要描绘这个小灯泡的伏安特性曲线．现有下列器材供选用：
A．电压表(0～5 V，内阻约为10 kΩ)
B．电压表(0～10 V，内阻约为20 kΩ)
C．电流表(0～0.3 A，内阻约为1 Ω)
D．电流表(0～0.6 A，内阻约为0.4 Ω)
E．滑动变阻器(10 Ω，2 A)
F．滑动变阻器(1 kΩ，1 A)
G．学生电源(直流6 V)，还有开关、导线若干
(1)实验中所用电压表应选________，电流表应选________，滑动变阻器应选________(用序号字母表示)．
(2)为使实验误差尽量减小，要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图．
(3)某同学通过实验得到的数据画出 ( http: / / www.21cnjy.com )了该小灯泡的伏安特性曲线(如图所示)，若用电动势为3.4 V、内阻为4 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是________W.
四、计算题(本题共4小题，共56分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分)
15.（12分）如图所示，电源的电动势E＝7 ( http: / / www.21cnjy.com ).5 V，内电阻r＝1.0 Ω，定值电阻R2＝12 Ω，电动机M的线圈电阻R＝0.50 Ω。开关S闭合，电动机转动稳定后，电压表的示数U＝4.0 V，电阻R2消耗的电功率P2＝3.0 W。不计电动机的摩擦损耗等，求：
(1)电源的路端电压；
(2)电动机的输出机械功率。
16.（14分）如图所示，电容器C1＝6 μF，C2＝3 μF，电阻R1＝6 Ω，R2＝3 Ω，U＝18 V，则：
(1)开关S断开时，A、B两点间的电压UAB为多大？
(2)开关S闭合时，电容器C1的电量改变了多少？
17．（14分）如图所示， ( http: / / www.21cnjy.com )与导轨等宽的导体棒ab放在水平的导轨上，导体棒的质量为2㎏，导轨的宽度L=1m，放在磁感应强度B=0.8T的匀强磁场中，磁场方向垂直于导轨平面，当导体棒中通过4A的电流时，ab刚好向右做匀速运动。（g取10 m/s2）求：
（1）导体棒受到的安培力﹔
（2）导体棒与导轨间的动摩擦因素 ﹔
（3）若导体棒中通过的电流为10A时，导体棒获得的加速度。
18.（16分）如图所示 ( http: / / www.21cnjy.com )，MN、PQ是平行金属板，板长为L，两板间距离为d，在PQ板的上方有垂直纸面向里的匀强磁场。一个电荷量为q、质量为m的带负电粒子以速度VO从MN板边缘沿平行于板的方向射入两板间，结果粒子恰好从PQ板左边缘飞进磁场，然后又恰好从PQ板的右边缘飞进电场。不计粒子重力。试求：
（1）两金属板间所加电压U的大小；
（2）匀强磁场的磁感应强度B的大小；
（3）粒子再次从电场中飞出的位置，速度的大小和方向。
高二物理选修答案
二选择题
1 2 3 4 5 6 7 8 9 10 11 12
D C B C C B B AC BCD ACD BD ACD
实验题
13. （6分）50.15mm, 4.700mm
14.（12分）（1）A D E （每空2分）
（2）（3分） ( http: / / www.21cnjy.com ) （3）（3分）0.70（0.68～0.72）
15. （12分）(1)电阻R2两端的电压即为电源的路端电压，因P2＝U2R2，所以U＝6.0 V 4分
(2)由E＝U＋Ir得，干路上的电流I＝E－Ur＝1.5 A。 2分
通过电阻R2的电流I2＝U/R2＝0.5 A，则通过电动机的电流I1＝I－I2＝1.0 A， 2分
所以电动机的输出机械功率P机＝I1U1－I21R＝3.5 W。 4分
16.（14分）
(1)S断开时，电路断开，A、B两端电压即外加电压，所以UAB＝18 V. 4分
(2)S断开时，C1带电量Q1＝CUAB＝1.08×10－4C， 3分
S闭合时，C1带电量Q1′＝CU′＝7.2×10－5C， 3分
所以ΔQ＝Q1′－Q1＝－3.6×10－5C，负号表示带电量减小． 4分
17.（14分）
（1）F安=BIL=0.8×4×1N=3.2N 4分
（2）f= F安=3.2N,又因为f= FN,所以 =f/ FN=0.16 5分
(3)F合=ma, F安-f=ma, a=2.4m/s2 5分
18.（16分）
（1）粒子在电场中运动时间为t，有：
（1分）；（1分）；（1分）；
（1分）；解得：（1分）
（2）（1分），（1分），（1分），
（1分），（1分），解得：（2分）
（3）根据对称性可知，粒子再次 经过电场时是第一次经过电场的逆过程，所以
飞出的位置是MN板左边缘，（2分），速度大小为VO方向平行于MN 2分
v0
B
M
N
P
Q
m,-q
L
d
v0
O
M
N
P
Q
m,-q
L
d
θ
θ
