电路识别、设计与连接
微专题
山东近年中考试题精编
1
重难点突破
2
山东近年中考试题精编
命题点
1
串、并联电路的识别(烟台2022.18，淄博2考，济宁2023.8A)
1. (2023济宁8题2分)如图所示的电路中，闭合开关时，下列说法正确的是(　　)
A. 两个灯泡串联
B. 开关只能控制灯L1
C. 电流表测的是灯L1的电流
D. 电流方向从电流表到开关
C

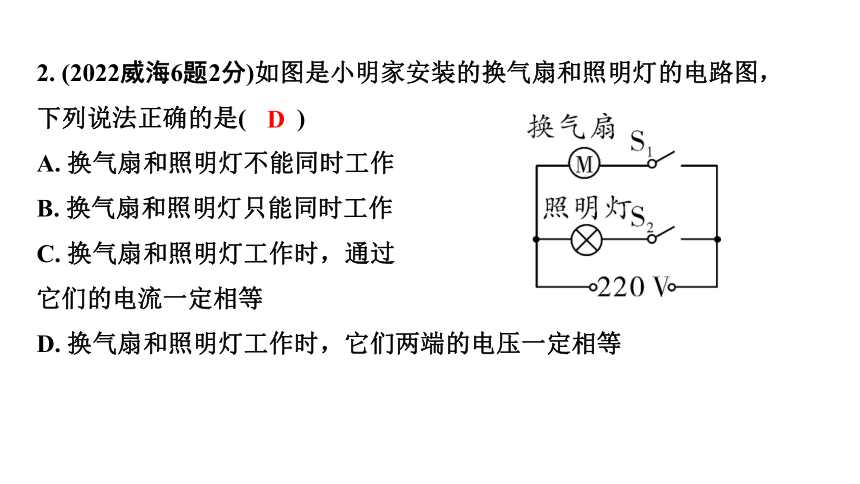

2. (2022威海6题2分)如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是(　　)
A. 换气扇和照明灯不能同时工作
B. 换气扇和照明灯只能同时工作
C. 换气扇和照明灯工作时，通过
它们的电流一定相等
D. 换气扇和照明灯工作时，它们两端的电压一定相等
D

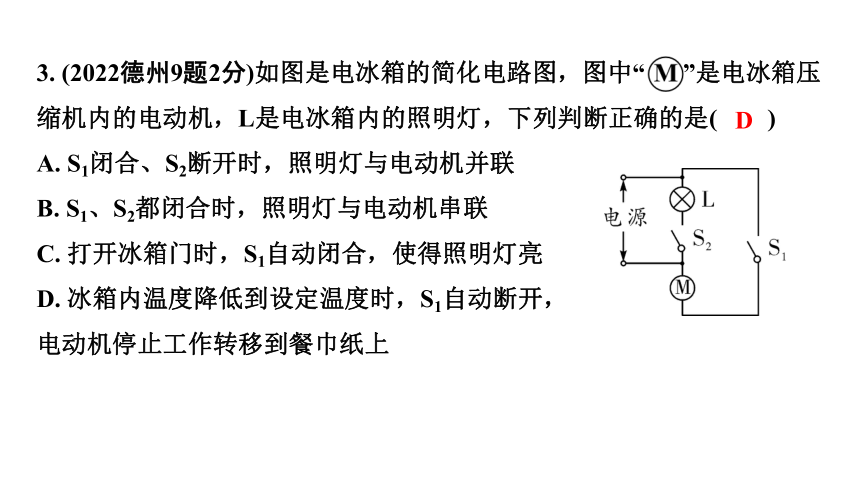

3. (2022德州9题2分)如图是电冰箱的简化电路图，图中“ ”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是(　　)
A. S1闭合、S2断开时，照明灯与电动机并联
B. S1、S2都闭合时，照明灯与电动机串联
C. 打开冰箱门时，S1自动闭合，使得照明灯亮
D. 冰箱内温度降低到设定温度时，S1自动断开，
电动机停止工作转移到餐巾纸上
D

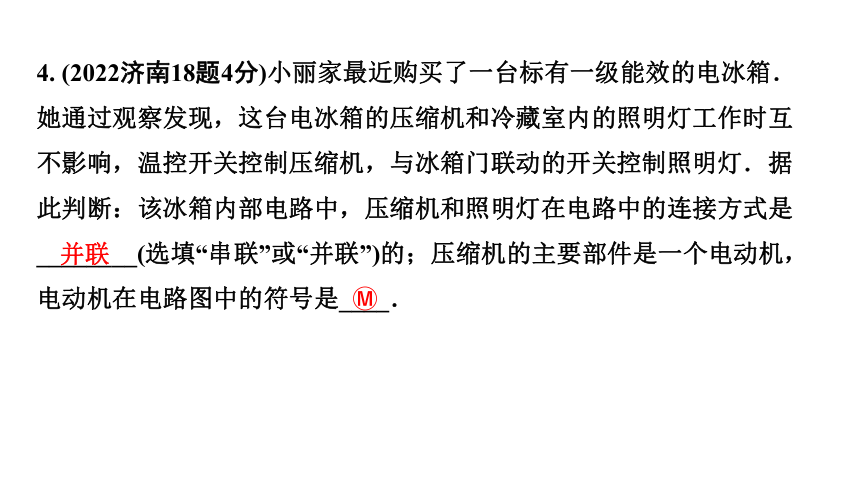

4. (2022济南18题4分)小丽家最近购买了一台标有一级能效的电冰箱．
她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关控制压缩机，与冰箱门联动的开关控制照明灯．据此判断：该冰箱内部电路中，压缩机和照明灯在电路中的连接方式是________(选填“串联”或“并联”)的；压缩机的主要部件是一个电动机，电动机在电路图中的符号是____．
并联

命题点
2
连接电路图、实物图[烟台4考，淄博4考，济宁2023.20(2)]

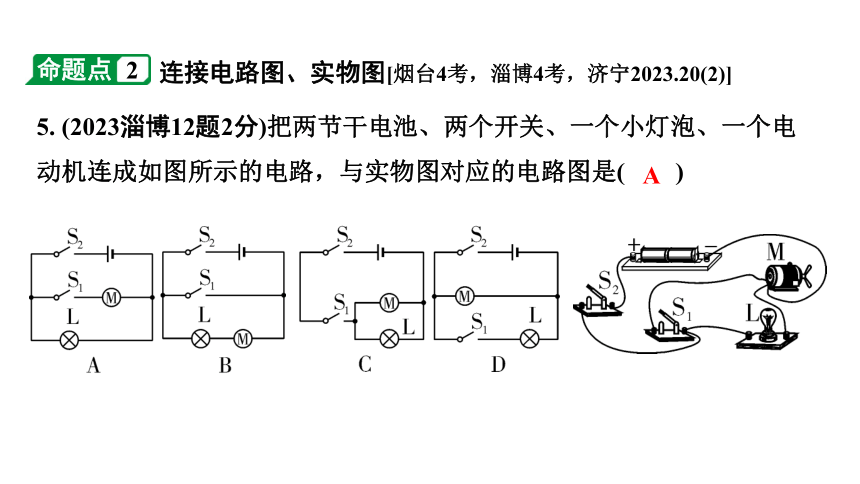

5. (2023淄博12题2分)把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，与实物图对应的电路图是(　　)
A
命题点
3
电路设计(烟台3考，淄博5考，济宁3考)

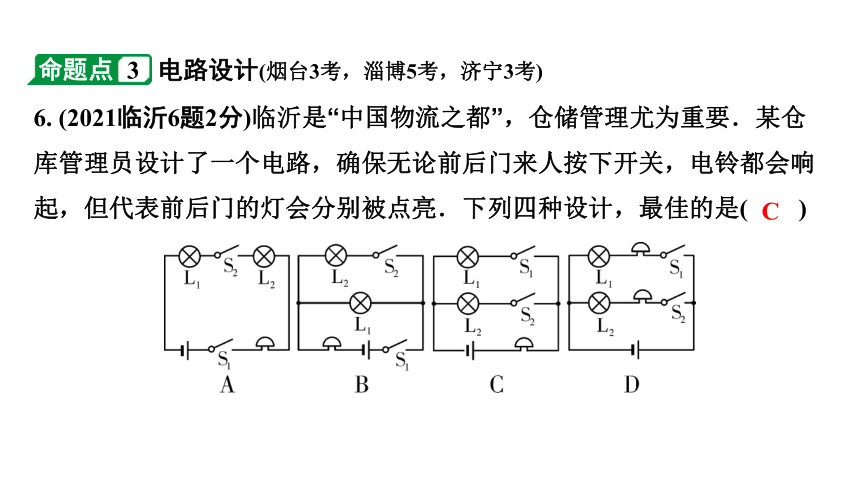

6. (2021临沂6题2分)临沂是“中国物流之都”，仓储管理尤为重要．某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮．下列四种设计，最佳的是(　　)
C

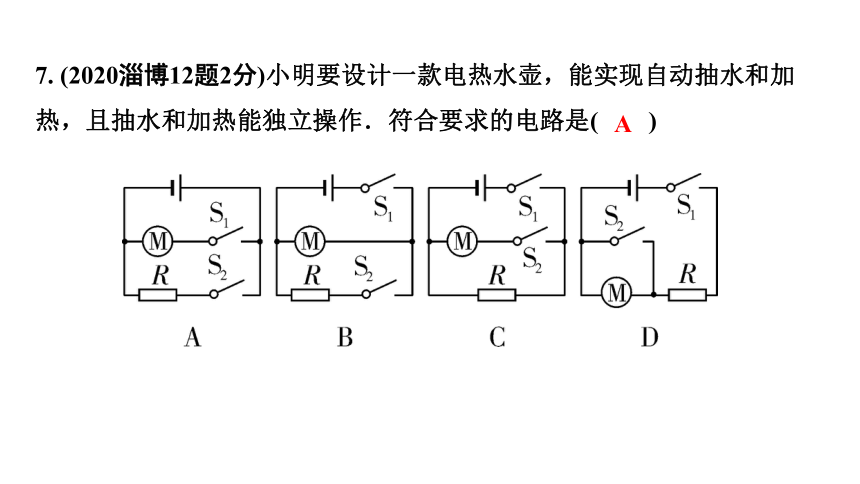

7. (2020淄博12题2分)小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作．符合要求的电路是(　　)
A
8. (2020枣庄7题2分)现代社会倡导文明出行，经过交通路口要遵守“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯、绿灯、黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是(　　)
A
9. (2023济宁7题2分)小明利用一红一绿两个发光二极管(符号： )制作了一个神奇的装置：当电流从该装置一端流入时发红光，从另一端流入时发绿光．下列各选项中，符合该装置内部结构的可能是(　　)
D
10. (2023泰安12题2分)某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是(　　)
A. 只有①
B. 只有②③
C. 只有①②③
D. ①②③④都可以
C
11. (2022淄博20题3分)请将电源、电流表、电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
12. (2022烟台21题3分)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)．
13. [2022济宁17(2)题2分]图甲为一种测定油箱内油量的装置，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量．当油箱中的油量减少时，浮子会带动滑杆使电流表的示数变小．现将电流表换成电压表，请用乙图设计一个电路，使油箱中的油量消耗到最少时，电压表的示数减小到零.
甲
乙
(1)电路中只有一条电流路径，途中不分流——串联(如图甲)；
(2)电路中电流在某一点分流(如图
乙中a点)，经过用电器后又在某一
点汇流(如图乙中b点)——分流点
与汇流点之间的用电器并联．
一、电路识别
方法指导
利用电流流向法识别串、并联电路
重难点突破
一题多设问
1. 已知R1＝8 Ω，R2＝12 Ω，将R1和R2分别按如图甲、乙方式接入电路，电源电压都为12 V，闭合开关，试回答下列问题：
(1)图甲中R1、R2两者的连接方式是_____；
图乙中R1、R2两者的连接方式是_______；
(2)图甲中电压表 测量_______两端的电
压，电流表 的示数为________A；
(3)图乙中电流表 测量通过_______的电流，示数为______A；
(4)甲、乙两图中R1两端的电压之比为________．
串联
并联
R2
0.6
R2
1
2：5
2. 分析如图所示的电路，完成下面的问题：
(1)当闭合开关S1，断开开关S2、S3时，L1、L2______(选填“串联”或“并联”)．
(2)当闭合开关S2、S3，断开开关S1时，L1、L2______(选填“串联”或“并联”)．
(3)若闭合开关S1、S3，而断开开关S2，
此时灯______亮，灯________不亮．
(4)若闭合开关S3，而断开开关S1、S2，
此时灯L1________，灯L2________．
(均选填“亮”或“不亮”)
串联
并联
L2
L1
不亮
亮
3. 如图所示的电路中，各元件完好，关于整个电路的连接，下列说法正确的是(　　)
A. 只闭合S1，R1、R2并联
B. 只闭合S2，L、R1串联
C. 只闭合S2，会形成电源短路
D. 只闭合S1，只有R2接入电路
D
(1)根据题中所给条件判断出用电器的连接关系，如用电器之间是“相互影响”还是“互不影响”可以确定用电器之间的串、并联关系；
(2)“开关与被控制的用电器是串联的”可以确定开关的位置；
(3)当开关断开时，用电器正常工作，闭合时用电器反而不能工作，则说明开关与该用电器并联；
(4)画出或选定电路图后将题干要求代入进行验证，看所设计电路是否符合要求．
注：电路设计以选择题的形式出现时，也可以将选项中各个电路图所产生的效果与题目要求对比，找出正确答案．
二、电路设计
方法指导
4. 我国交通法规中对司乘人员必须系安全带作了严格要求．轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1即闭合，若未系安全带(安全带控制开关S2断开)仪表盘上的指示灯将亮起；当系上安全带时(安全带控制开关S2闭合)，指示灯熄灭．如图所示的有关电路设计符合要求的是(　　)
C
5. (2020岳阳)小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关， 当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制．下列电路图符合上述要求的是(　　)
C
6. 如图甲所示电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上向右移动时，灯泡会变亮．请在图乙中完成符合设计要求的电路图．
7. 常用的智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，请在下图中补充完成符合要求的模拟电路．
S3
S2
S1
