14.2 让电灯发光 习题课件(共20张PPT) 2023-2024学年物理沪科版九年级全一册

(共20张PPT)
了解电路
第十四章
第二节　让电灯发光
知识点1　电路的组成
1．如图所示是某宾馆的房卡，房卡插入插槽中用电器才能工作，房卡的作用相当于________。通电后用充电器给手机充电，手机电池相当于电路中的__________。(均选填“电源”“用电器”或“开关”)
开关　
用电器　

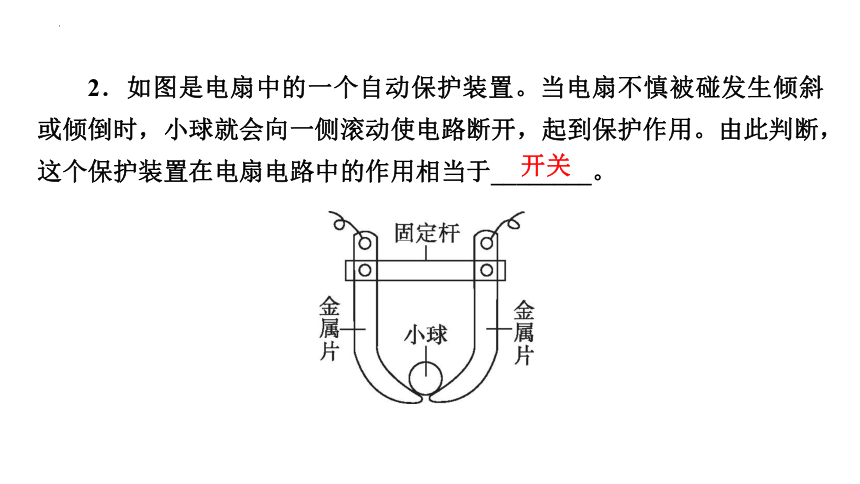

2．如图是电扇中的一个自动保护装置。当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用。由此判断，这个保护装置在电扇电路中的作用相当于________。
开关　
知识点2　电流的形成及方向

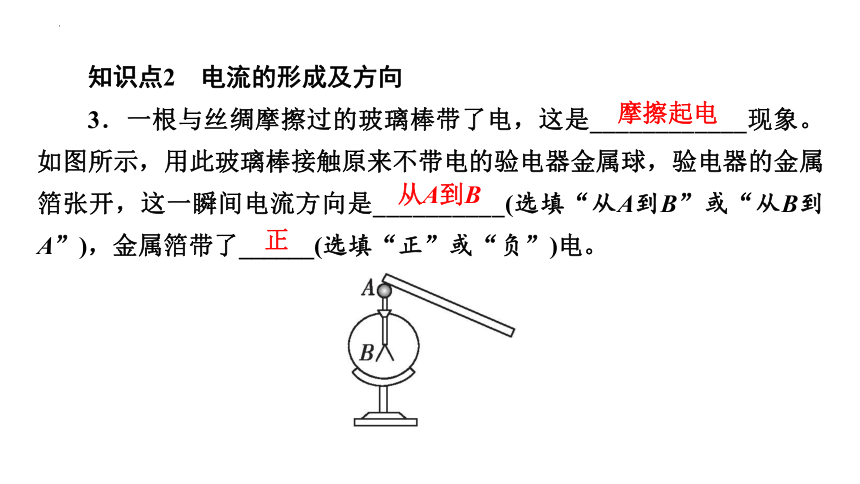

3．一根与丝绸摩擦过的玻璃棒带了电，这是____________现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是__________(选填“从A到B”或“从B到A”)，金属箔带了______(选填“正”或“负”)电。
摩擦起电　
从A到B　
正　

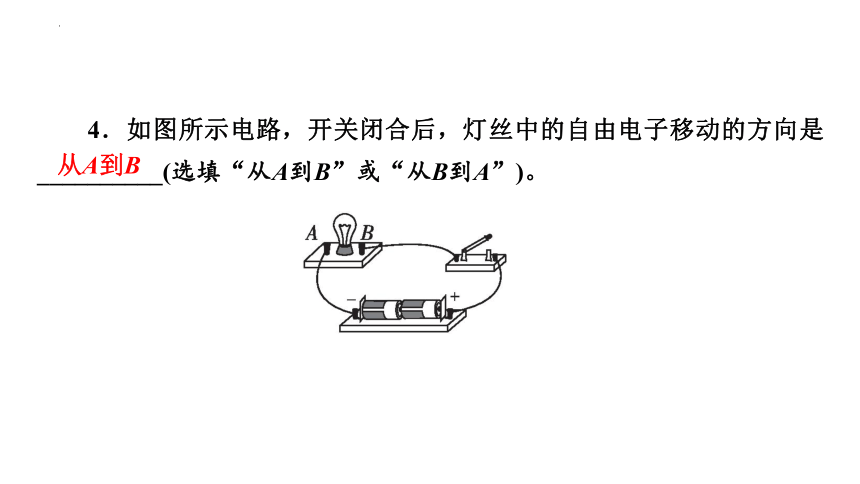

4．如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是__________(选填“从A到B”或“从B到A”)。
从A到B　
知识点3　通路、开路和短路

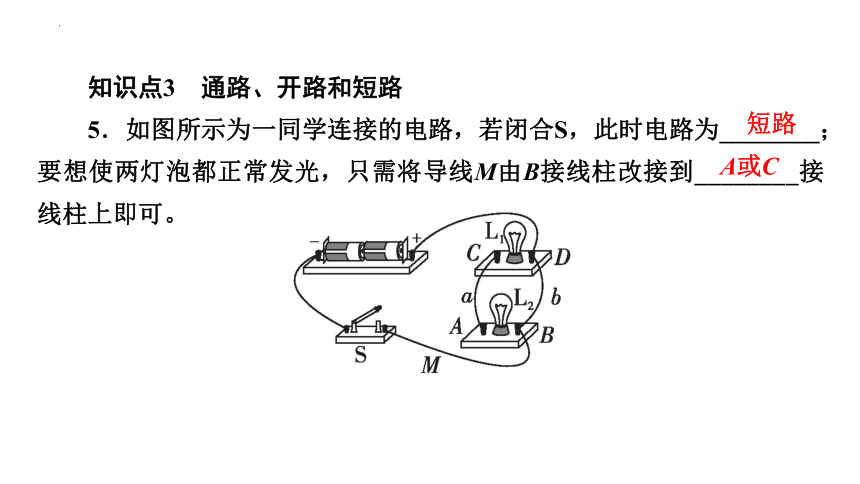

5．如图所示为一同学连接的电路，若闭合S，此时电路为________；要想使两灯泡都正常发光，只需将导线M由B接线柱改接到________接线柱上即可。
短路　
A或C　

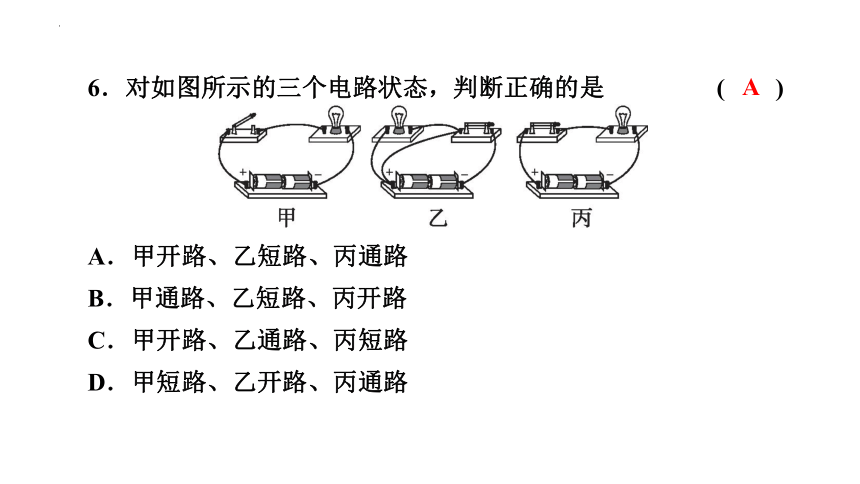

6．对如图所示的三个电路状态，判断正确的是 (　　)
A．甲开路、乙短路、丙通路
B．甲通路、乙短路、丙开路
C．甲开路、乙通路、丙短路
D．甲短路、乙开路、丙通路
A　
知识点4　电路图

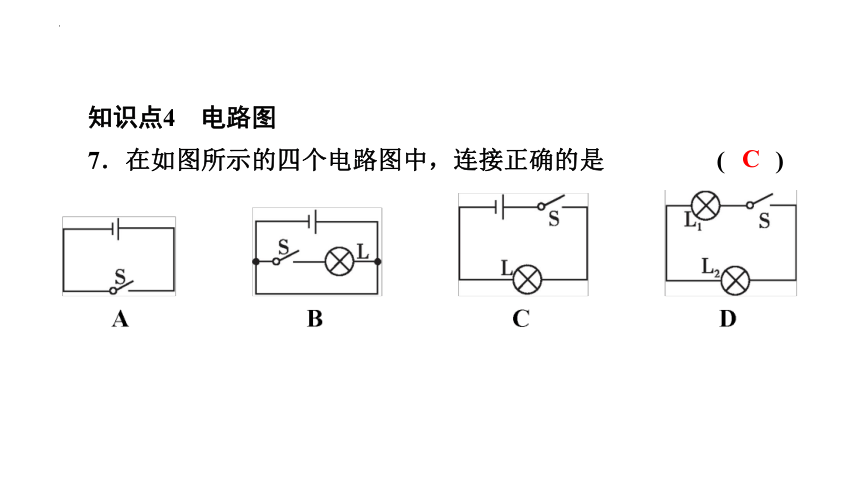

7．在如图所示的四个电路图中，连接正确的是 (　　)
C　

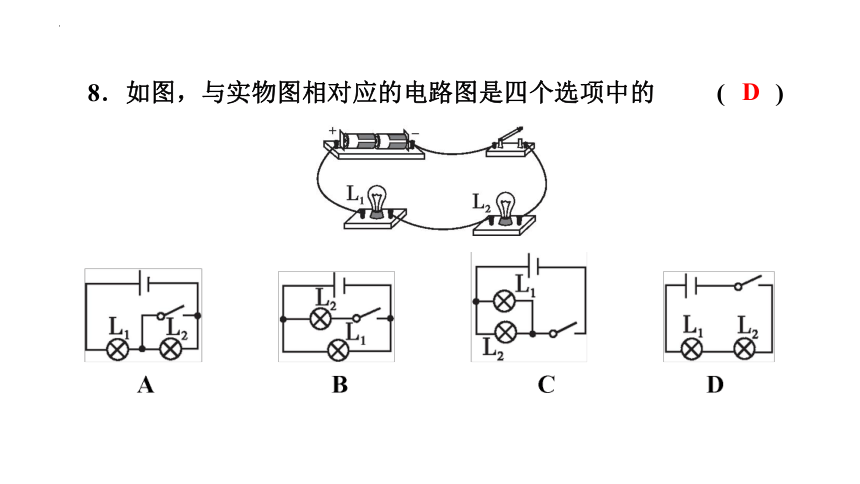

8．如图，与实物图相对应的电路图是四个选项中的 (　　)
D　
能 力 提 升
9．如图所示，某反恐小组的拆弹专家在拆除恐怖分子安装的定时爆炸装置。为使爆炸装置停止工作，应剪断线_____(选填“a”或“b”)。
a　
10．根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(导线不得交叉)。
11．一种声光报警器的电路如图所示，当开关S1和S2都闭合时，会出现的现象是 (　　)
A．灯不亮，电铃响
B．灯不亮，铃不响
C．灯泡亮，电铃响
D．灯泡亮，铃不响
A　
12．取两个相同的验电器甲和乙，使甲带正电，乙不带电。如图所示，可以看到甲的金属箔张开，乙的金属箔闭合，用带绝缘柄的金属棒把甲和乙连接起来，则关于验电器金属箔的张角变化情况及电荷运动、电流方向的说法正确的是 　 　 (　　)
A．甲的张角减小，乙的张角增大，正电荷从甲向乙方向运动
B．甲、乙的张角都减小，负电荷从乙向甲方向运动
C．甲、乙的张角都不变，电流方向是从乙到甲
D．甲的张角减小，乙的张角增大，电流方向是从甲到乙
D　
13．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是 (　　)
D　
14．如图所示为小华连接的电路图，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、ac和bc两点时，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是 (　　)
A．灯L1开路
B．灯L2开路
C．灯L1短路
D．灯L2短路
B　
核 心 素 养
15．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(1)连接C和B，将测通器的m连接在D上。当n连接E时小灯泡发光，连接F时小灯泡不发光。由此可以确定________为同一根导线的两端。(选填字母，下同)
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与_____相连，此时另一端只需接触一根导线就能将两根导线辨别开。
A、F　
F
