(共20张PPT)
广西专版九年级人教版物理全册
第十九章 生活用电
第1节 家庭电路
 家庭电路的组成

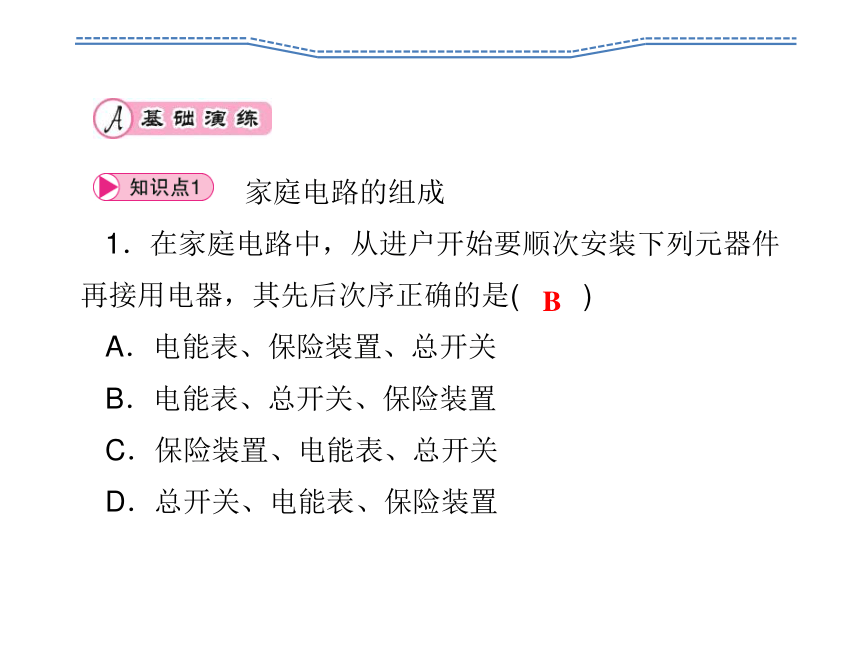

1.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是( )
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
B

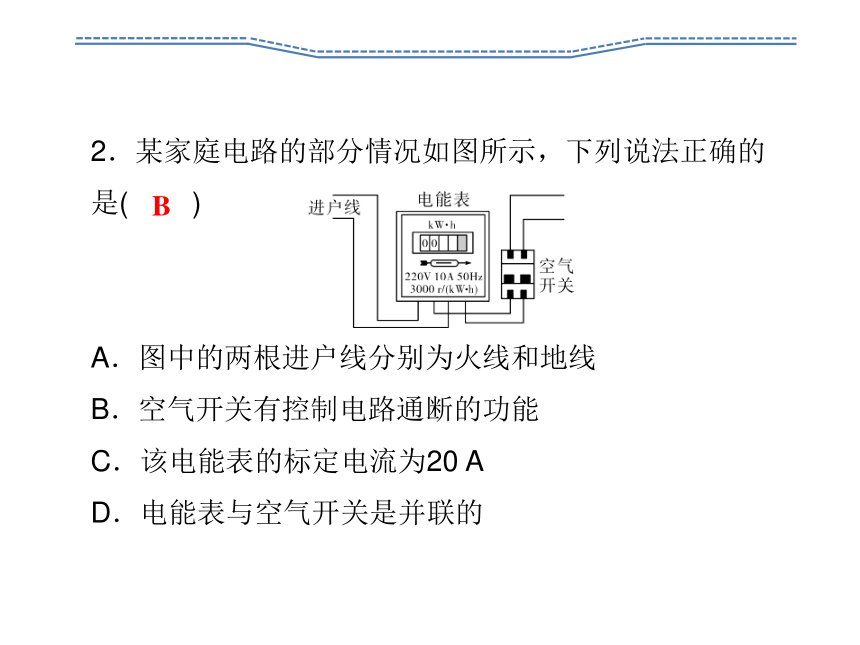

2.某家庭电路的部分情况如图所示,下列说法正确的是( )
A.图中的两根进户线分别为火线和地线
B.空气开关有控制电路通断的功能
C.该电能表的标定电流为20 A
D.电能表与空气开关是并联的
B

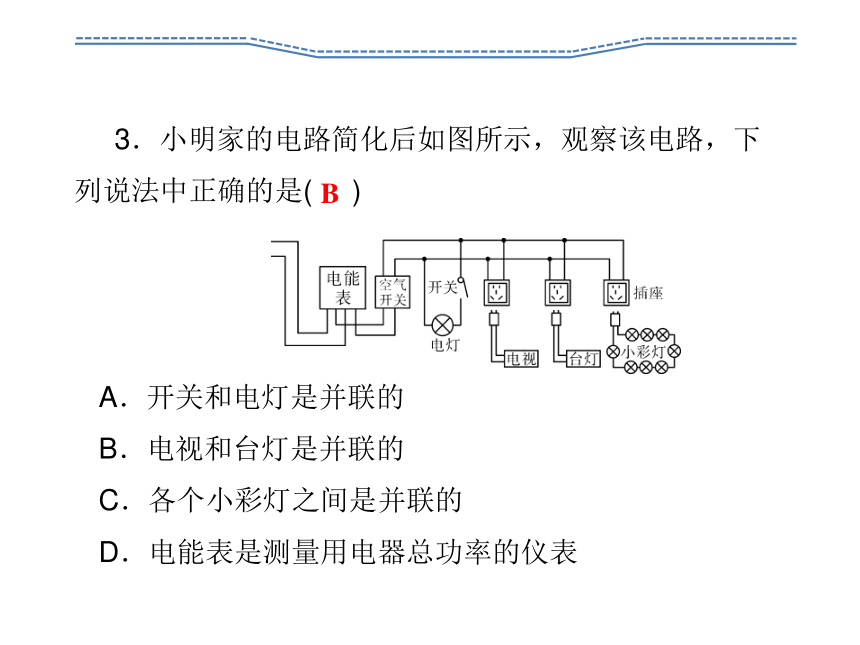

3.小明家的电路简化后如图所示,观察该电路,下列说法中正确的是( )
A.开关和电灯是并联的
B.电视和台灯是并联的
C.各个小彩灯之间是并联的
D.电能表是测量用电器总功率的仪表
B
火线和零线
4.一种试电笔的构造如图所示,下列说法正确的是( )
A.使用试电笔时手可以接触笔尖
B.使用试电笔时手不要接触笔卡
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
D

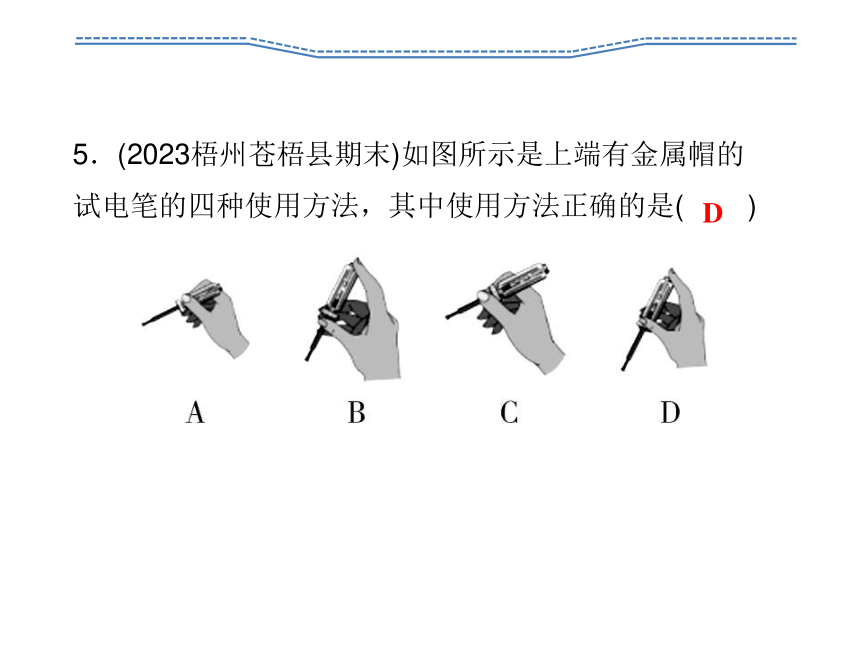

5.(2023梧州苍梧县期末)如图所示是上端有金属帽的试电笔的四种使用方法,其中使用方法正确的是( )
D
三线插头和漏电保护器

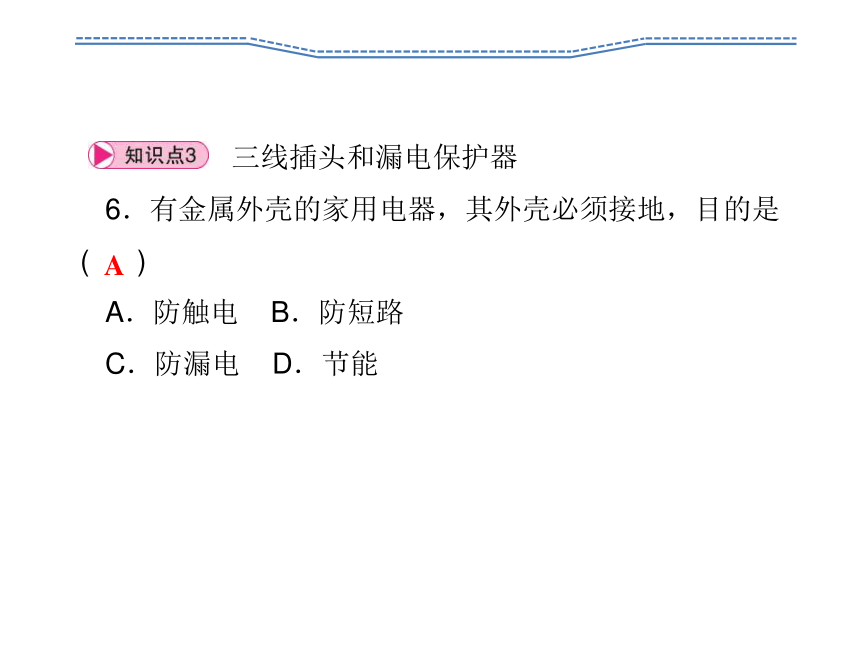

6.有金属外壳的家用电器,其外壳必须接地,目的是( )
A.防触电 B.防短路
C.防漏电 D.节能
A

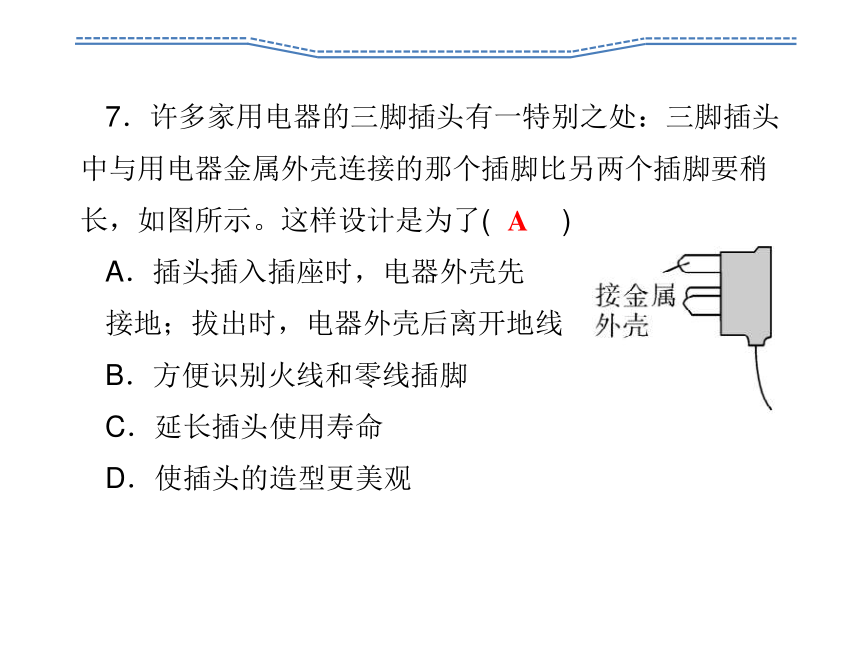

7.许多家用电器的三脚插头有一特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长,如图所示。这样设计是为了( )
A.插头插入插座时,电器外壳先
接地;拔出时,电器外壳后离开地线
B.方便识别火线和零线插脚
C.延长插头使用寿命
D.使插头的造型更美观
A

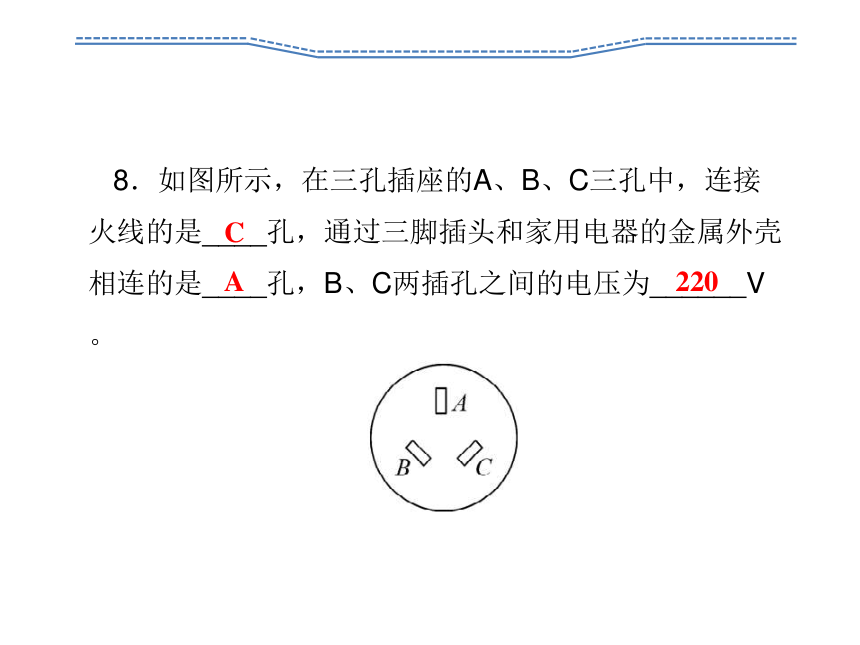

8.如图所示,在三孔插座的A、B、C三孔中,连接火线的是____孔,通过三脚插头和家用电器的金属外壳相连的是____孔,B、C两插孔之间的电压为______V。
C
A
220
9.下列家用电器中,电源插头为两线插头的是( )
A.电冰箱 B.洗衣机
C.电暖气 D.电视机
D
10.(2023广西模拟)在家里安装螺口灯泡的灯头时,灯头内的螺旋套应连接电源线的( )
A.地线 B.火线
C.零线 D.火线和零线
C
11.(2023南宁银海三雅学校二模)下列关于图中我国的家庭电路,说法正确的是( )
A.两孔插座和三孔插座的连接都正确
B.丙灯的安装和开关的连接是正确的
C.乙处的插座与丙灯是串联在一起的
D.零线和地线之间有220 V的电压
B
12.新建居民楼电路中,当电流过大时__________自动断开,切断电路,俗称跳闸;为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上__________对人体起到保护作用。(均选填“空气开关”或“漏电保护器”)
空气开关
漏电保护器
13.某位同学设计的家庭电路连线方式如图所示,其中A点是灯头接导线的螺丝(灯丝完好),当电路中的开关S断开时,站在地面上的人用手接触电路中的A点_____
(选填“会”或“不会”)触电。

14.学习了家庭电路的相关知识后,某同学发现在如图所示的电路中,当开关S闭合后,电灯L不亮,用试电笔测试a、b、c、d各点,若氖管发光出现下列情况时,判断电路可能出现的故障:
(1)试电笔只在a、d点发光:____________。
(2)试电笔只在b点不发光:_____________。
(3)试电笔在a、b、c、d点都发光:______________。
灯泡L断路
b、c间断路
进户零线断路
15.请你将某劳动实践基地室内的部分电路连接完整。
16.电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(选填“短路”“断路”或“正常”):
(1)L0不亮,说明该支路______;
(2)L0正常发光,说明该支路______;
(3)L0发光呈暗红色,说明该支路______。
断路
短路
正常
谢谢
