(共19张PPT)
第十三章 电功和电功率
第四节 电流的热效应

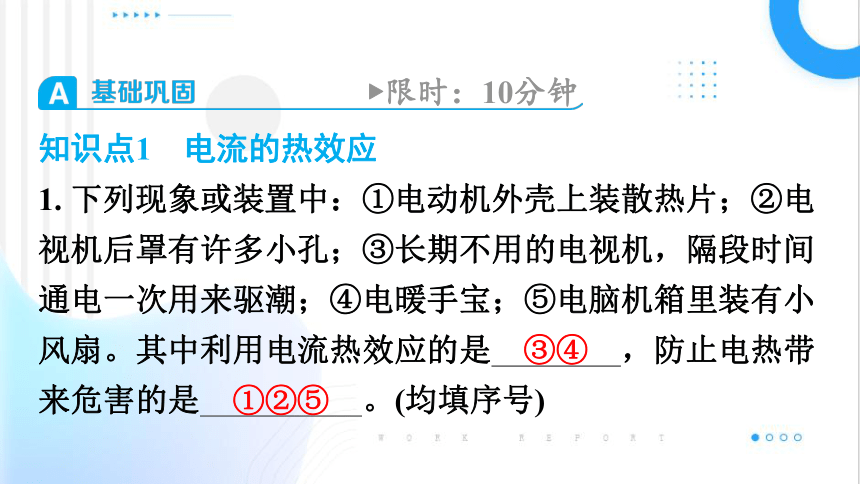

限时:10分钟
知识点1 电流的热效应
1. 下列现象或装置中:①电动机外壳上装散热片;②电
视机后罩有许多小孔;③长期不用的电视机,隔段时间
通电一次用来驱潮;④电暖手宝;⑤电脑机箱里装有小
风扇。其中利用电流热效应的是 ,防止电热带
来危害的是 。(均填序号)
③④
①②⑤

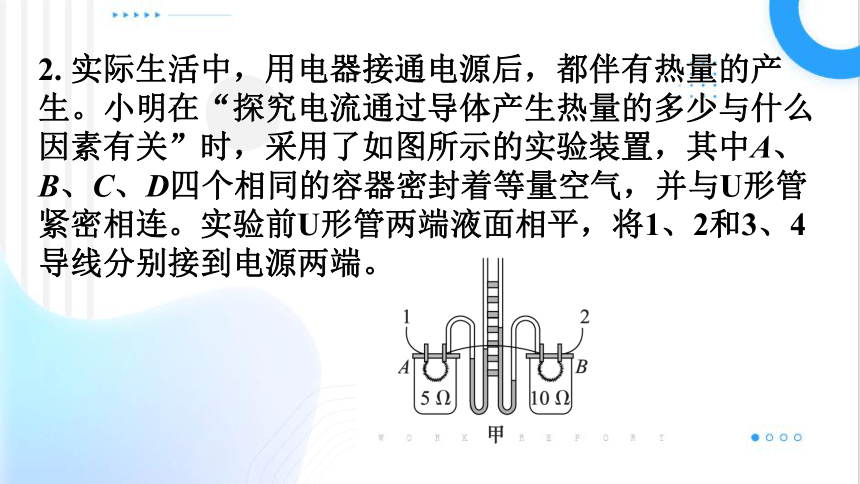

2. 实际生活中,用电器接通电源后,都伴有热量的产
生。小明在“探究电流通过导体产生热量的多少与什么
因素有关”时,采用了如图所示的实验装置,其中A、
B、C、D四个相同的容器密封着等量空气,并与U形管
紧密相连。实验前U形管两端液面相平,将1、2和3、4
导线分别接到电源两端。

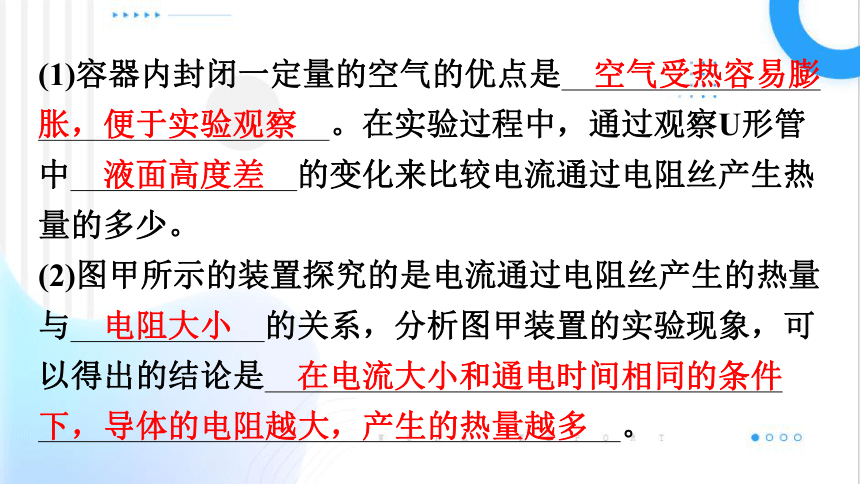

(1)容器内封闭一定量的空气的优点是
。在实验过程中,通过观察U形管
中 的变化来比较电流通过电阻丝产生热
量的多少。
(2)图甲所示的装置探究的是电流通过电阻丝产生的热量
与 的关系,分析图甲装置的实验现象,可
以得出的结论是

空气受热容易膨
胀,便于实验观察
液面高度差
电阻大小
在电流大小和通电时间相同的条件
下,导体的电阻越大,产生的热量越多
(3)图乙中右侧容器外连接5 Ω的电阻,它的作用是
;图乙所示的装
置探究的是电流通过电阻丝产生的热量与
的关系,分析图乙装置的实验现象,可以得出的结论


使
通过C、D容器中电阻的电流不相等
电流大小
在导体电阻和通电时间相同的条件下,通过导体的
电流越大,产生的热量越多

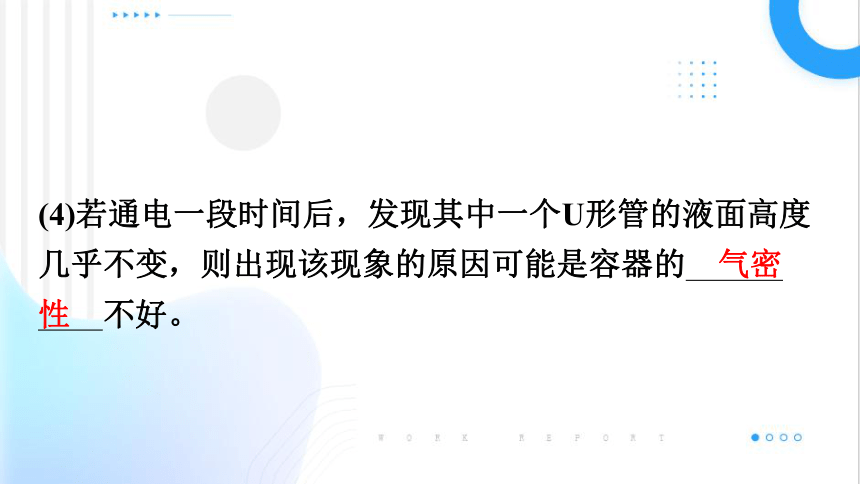

(4)若通电一段时间后,发现其中一个U形管的液面高度
几乎不变,则出现该现象的原因可能是容器的
不好。
气密
性

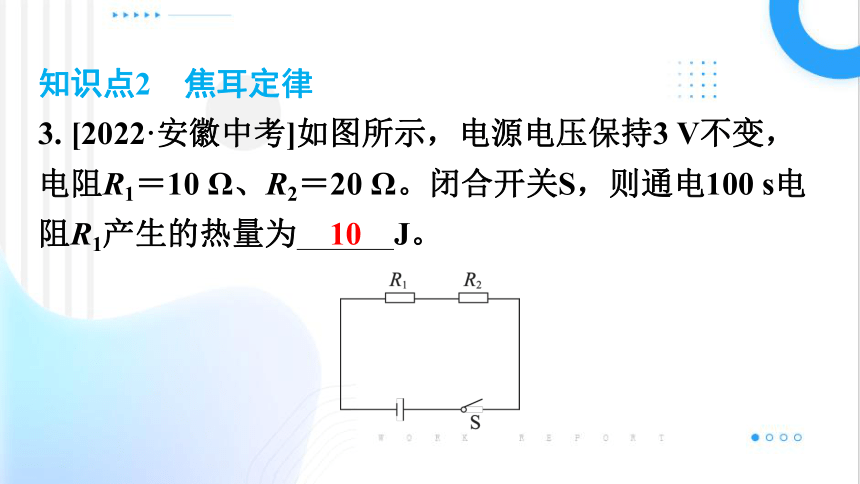

知识点2 焦耳定律
3. [2022·安徽中考]如图所示,电源电压保持3 V不变,
电阻R1=10 Ω、R2=20 Ω。闭合开关S,则通电100 s电
阻R1产生的热量为 J。
10
4. 家用电风扇的电动机线圈电阻为2 Ω,正常工作时,
通过的电流为2 A,通电5 min,电风扇消耗的电能
为 J,线圈产生的热量为 J。
5. 通过甲、乙两段导体的电流之比为1∶2,甲的电阻是
乙的5倍,通电相同时间,则甲、乙两段导体产生的热
量之比是( B )
A. 2∶5 B. 5∶4
C. 16∶5 D. 5∶1
1.32×105
2.4×103
B
限时:15分钟
6. [2023·安庆二模]如图,电源电压保持12 V不变,电阻
R1的阻值为20 Ω,闭合开关,电压表示数为4 V,则通
电1 min,电阻R2产生的热量为 J。
96
7. [2023·安徽中考]在某汽车尾部的挡风玻璃上,有一种
电加热除雾装置,它由5条阻值均为12 Ω的电阻丝并联
而成,简化结构如图所示。该装置与12 V的汽车电池接
通工作1 min,产生的总热量为 J。
3600
8. [2022·玉林中考]如图是“探究电热与电流的关系”的
部分装置,已知A、B两点间的电压为6 V,R1=R2=R3
=5 Ω,通电时间2 min,则R1与R2产生的热量相
差 J。
288
9. 如图是电饭锅的电路图,R1是一个电阻,R2是加热用
的电阻丝,则自动开关S闭合时,电饭锅处于
(选填“加热”或“保温”)状态。一只额定功率是
450 W的电饭锅,在额定电压下使用,每分钟产生的热
量为 J。

热
2.7×104
10. 通过一根电阻丝的电流为2 A,通电1 min产生了
2.4×104 J的热量,该电阻丝的阻值是( C )
A. 66 Ω B. 6600 Ω
C. 100 Ω D. 220 Ω
11. 把一个标有“10 V 3 W”字样的小灯泡和定值电阻
R串联后接在电压为12 V的电源上,小灯泡恰能正常工
作。该电路工作10 s定值电阻产生的热量是( D )
A. 60 J B. 36 J C. 30 J D. 6 J
C
D
12. [核心素养·科学思维]有四段电阻线a、b、c、d,它
们由同种材料做成,横截面积相同,但绕成不相同的圈
数(每圈的长度相等,a、c圈数相同,b、d圈数相同),
如图连接,通电后在相同的时间内,它们产生的热量由
多到少的顺序是( A )
A. a、b、d、c B. a、c、b、d
C. b、d、a、c D. d、c、b、a
A
13. [2023·盘锦中考]如图所示电路,电阻R1为10 Ω,电
源电压为12 V恒定不变,滑动变阻器R2最大阻值为40
Ω。闭合开关S,求:
解:(1)由题图可知,R1与滑动变阻器R2
并联
R1两端的电压U1=U2=U=12 V
通过R1的电流I1===1.2 A
(1)通过R1的电流;
(2)当干路电流为2 A时,滑动变阻器R2消耗的功率;
解:(2)当干路电流为2 A时,通过滑动变阻
器R2的电流I2=I-I1=2 A-1.2 A=0.8 A
滑动变阻器R2消耗的功率P2=U2I2=12
V×0.8 A=9.6 W
(3)整个电路在100 s内产生的最少热量。
解:(3)当滑动变阻器R2接入电路的阻值最
大时,通过滑动变阻器R2的电流最小,
===0.3 A
干路的最小电流I小=I1+=1.2 A+0.3 A
=1.5 A
整个电路在100 s内产生的最少热量Q小=W小=UI小t=12 V×1.5 A×100 s=1800 J
14. 图甲中,R1和R2串联后,可以用总电阻R来替代R1和
R2。类比图甲的方法,若将图乙中a、c接入图丙电路的
A、B端点,闭合开关后,通电10 s,电路中产生的热量
为 J。(已知R1=10 Ω,R2=20 Ω,R3=30 Ω,电
源电压为12 V,电源及电流表内阻忽略不计)
96
