安全用电
第十四章
知识精讲
2
考点清单
山东近年中考试题精编
1
命题点
1
家庭电路及其连接　
类型一 家庭电路的组成及各元件的连接、使用

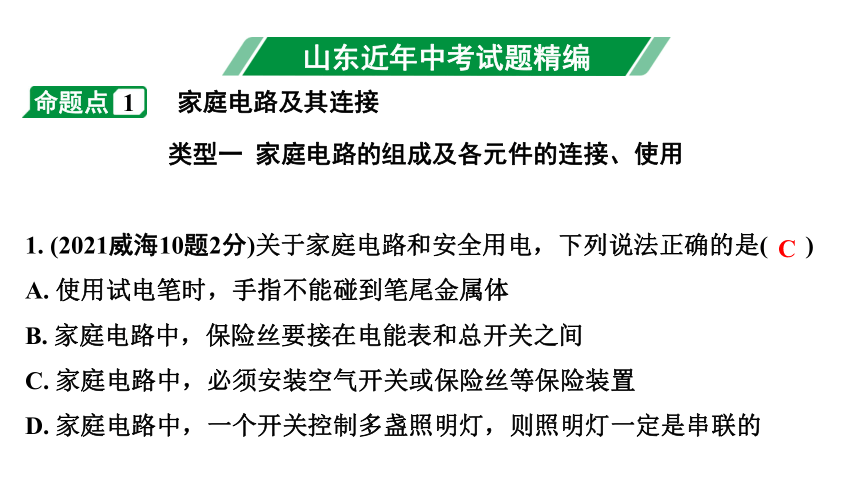

1. (2021威海10题2分)关于家庭电路和安全用电，下列说法正确的是( )　　
A. 使用试电笔时，手指不能碰到笔尾金属体
B. 家庭电路中，保险丝要接在电能表和总开关之间
C. 家庭电路中，必须安装空气开关或保险丝等保险装置
D. 家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
C
山东近年中考试题精编

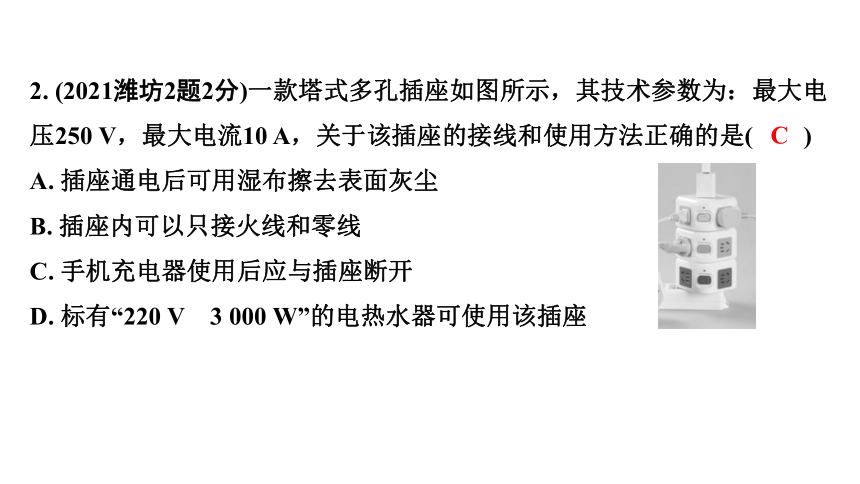

2. (2021潍坊2题2分)一款塔式多孔插座如图所示，其技术参数为：最大电压250 V，最大电流10 A，关于该插座的接线和使用方法正确的是(　　)
A. 插座通电后可用湿布擦去表面灰尘
B. 插座内可以只接火线和零线
C. 手机充电器使用后应与插座断开
D. 标有“220 V　3 000 W”的电热水器可使用该插座
C

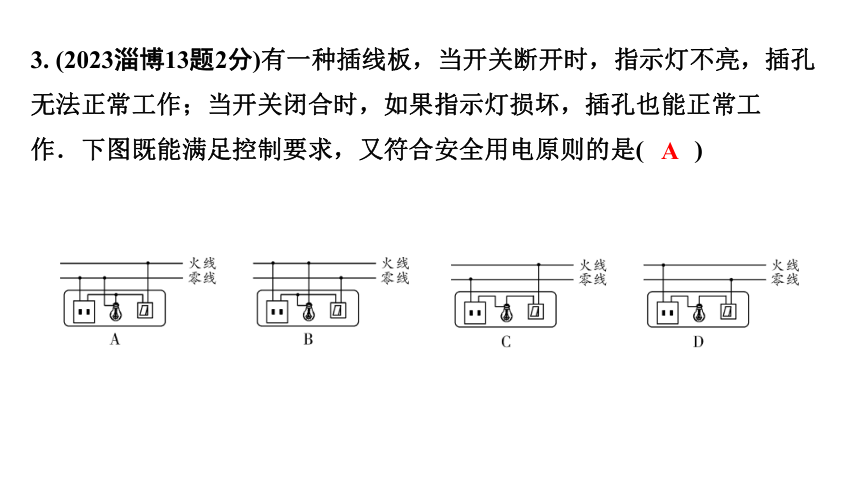

3. (2023淄博13题2分)有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作．下图既能满足控制要求，又符合安全用电原则的是(　　)
A
类型二　家庭电路作图

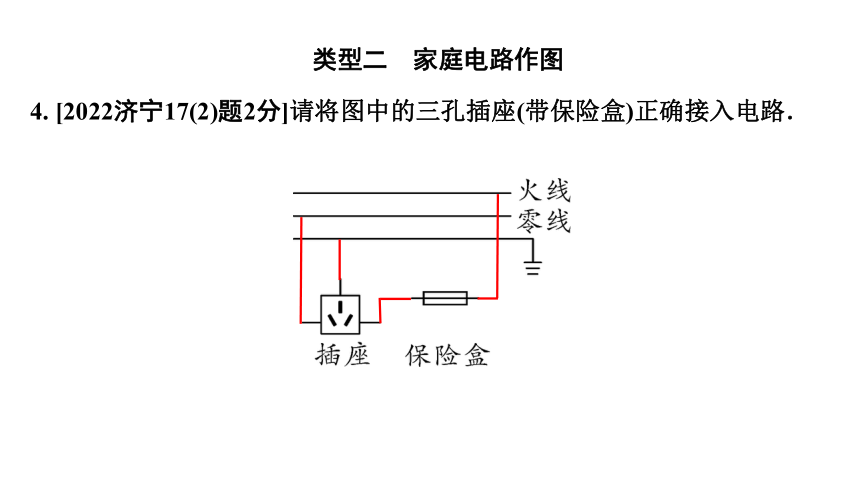

4. [2022济宁17(2)题2分]请将图中的三孔插座(带保险盒)正确接入电路．

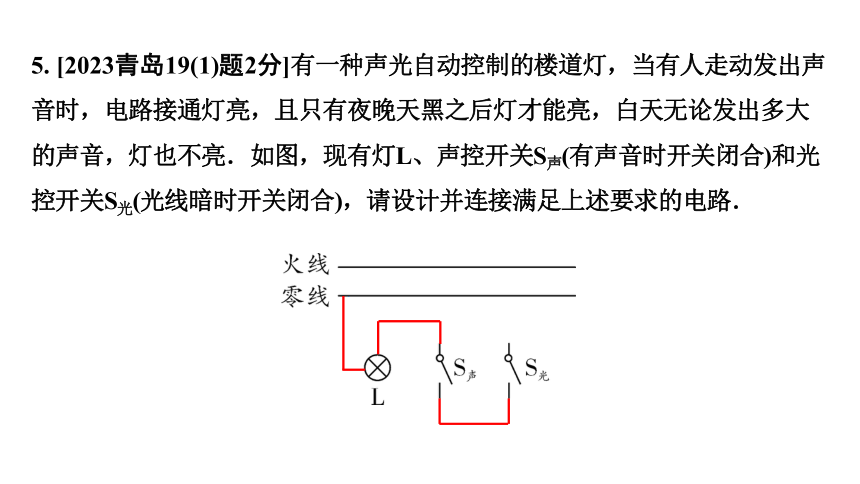

5. [2023青岛19(1)题2分]有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮．如图，现有灯L、声控开关S声(有声音时开关闭合)和光控开关S光(光线暗时开关闭合)，请设计并连接满足上述要求的电路．
命题点
2
安全用电原则(烟台5考，淄博5考，济宁4考，日照4考)　

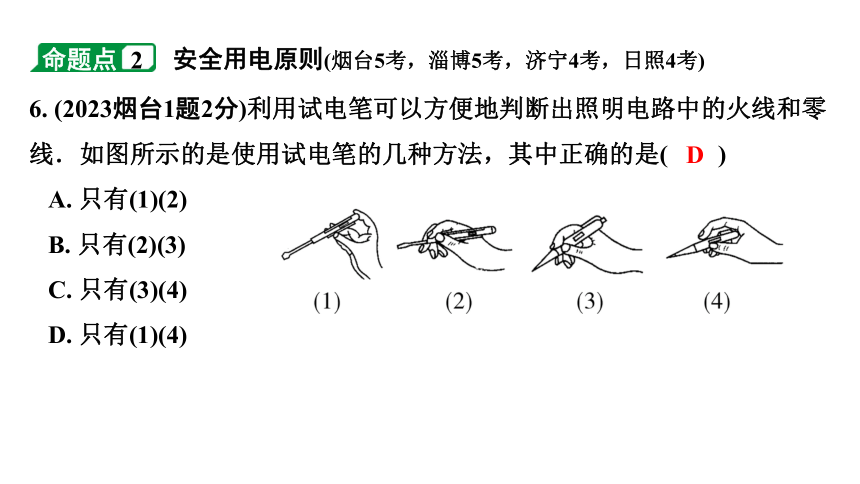

6. (2023烟台1题2分)利用试电笔可以方便地判断出照明电路中的火线和零线．如图所示的是使用试电笔的几种方法，其中正确的是(　　)
A. 只有(1)(2)
B. 只有(2)(3)
C. 只有(3)(4)
D. 只有(1)(4)
D　

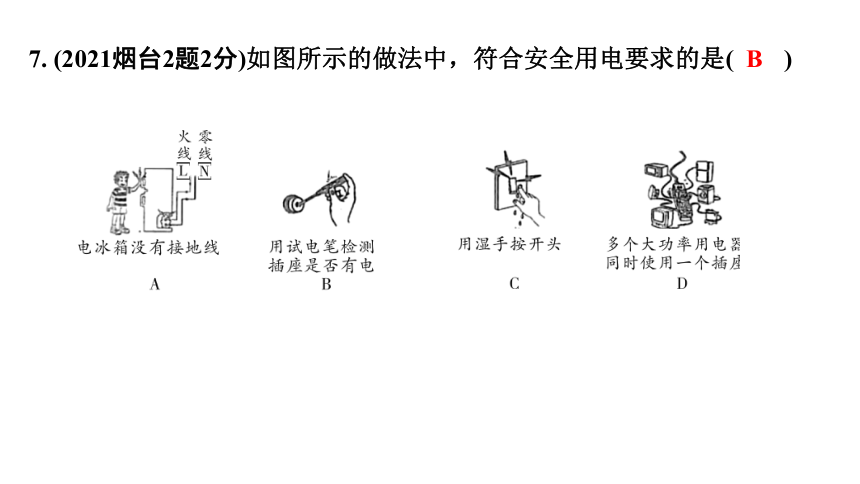

7. (2021烟台2题2分)如图所示的做法中，符合安全用电要求的是(　　)
B　
8. (2023枣庄10题2分)电工师傅维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是(　　)
A. 甲站在绝缘凳上同时接触火线和零线
B. 乙站在绝缘凳上仅接触火线
C. 丙站在地上仅接触火线
D. 丁站在地上同时接触火线和零线
B　
命题点
3
家庭电路故障判断
9. (2023潍坊10题2分)在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是(　　)
A. 零线上保险丝烧断
B. 火线上保险丝烧断
C. 灯丝烧断
D. 插座短路
A　
10. (2022聊城8题2分)如图是常用的带有多插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是(　　)
A. 插排上的插孔与指示灯是串联关系
B. “跳闸”的原因一定是电路发生了断路
C. “跳闸”的原因一定是电路发生了短路
D. “跳闸”的原因可能是电路总功率过大
C　
11. (2023烟台15题2分)如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光．
拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则(　　)
A. 电热水壶所在电路的b、c间断路
B. 插座的接地线断路
C. 电路的c、d间导线断路
D. 电路的a、b间导线断路
C　
生活
用电
家庭电路
中电流过
大的原因
安全
用电
家庭
电路
总功率过大
短路
电路连接
及注意事项
保险丝
材料
作用
注意
试电笔
作用、构造
原理、使用
三孔插头
触电事故
安全用电原则
注意防雷
电压越高越危险
注意
知识精讲
【版本导航】鲁科：九上P92～P108； 人教：九年级P104～P117；
沪科：九年级P111～P116，P170～P172；教科：九下P1～P18.
考点清单
一、家庭电路
1、组成：由两根进户线、________、总开关、____________、用电器、导线等组成．(如下图所示)
电能表　
保险装置　
2、火线和零线
(1)定义：进户的两条输电线中，一条叫做端线，俗称________，另一条叫做_________，它在入户之前已经和________相连．
(2)试电笔
①作用：辨别火线和零线.
②使用：如下图所示，手指按住____________________，用________接触被测导线，若氖管发光，表明接触的是________；若氖管不发光，说明接触的是________．使用过程中，
切不可用手接触金属笔尖，否则会
有触电危险．
　火线　
零线
大地
金属笔卡(笔尾金属体)　
　笔尖
火线　
零线
3、连接方法 (1)开关：与被控制的用电器______，且必须接在_______和用电器之间．
(2)用电器：必须接在开关和________之间．
(3)螺口灯泡：螺旋部分接______，_____通过开关接到螺口灯泡的顶部．
(4)插座两孔插座：适用于小功率用电器，接法为“____________”．
(5)三孔插座：适用于大功率且有金属外壳的用电器，接法为“_________
______”，如右图所示．
串联　
火线　
零线　
　零线　
火线
左零右火
左零右火上接地
(6)速记口诀：火线零线并排走，零线
直接进灯座，火线接进保险盒，再过
开关进灯座.
4、保险丝
(1)原理：当电流过大时，熔丝由于温度升高而熔化，切断电路，对用电器起到________的作用．
(2)材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较__．为了用电安全，禁止用铜丝、铁丝等代替保险丝．
(3)连接：接在________之后，火线的干路上．
注：新建楼房的供电线路已经不再使用保险丝，而用带有保险装置的空气开关代替．当电流过大时，空气开关中的电磁铁起作用，使开关断开，切断电路．
　保护
低
总开关　
5、家庭电路中电流过大的原因: 1、家用电器的总功率过________，多个大功率用电器同时使用．
2、发生________ a．改装电路时，不小心使火线和零线直接连通．
b．电线绝缘皮破损或老化．
大　
短路　
6、三脚插头：标有“L”字样的插头接________，标有“N”字样的插头接________，标有“E”字样的插头接______，插头上标着“E”的导线和用电器的_________相连，插座上相应的导线和室外的大地相连．如图所示．　
火线　
零线
地线
金属外壳　
注：三脚插头中标“E”的脚比其他两脚长
的作用是使用电器接入电路前先接地，切断
电源时后脱离接地．
7、漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速____________，对人体起保护作用．
切断电流　
二、安全用电
1、常考电压：我国家庭电路的电压是________V，工厂用的动力电路的电压是380 V.
2、常见的触电类型：人体接触火线、零线时触电；人体接触火线、大地时触电；电弧触电；跨步电压触电．
220　
3、触电急救措施：立即________电源，千万不要用手去拉触电者．必要时应对触电者进行人工呼吸等急救措施．
4、安全用电原则：a._______低压带电体，______高压带电体．
b．更换灯泡、搬动电器前应________电源开关．
c．不弄湿用电器，不损坏绝缘层．
d．保险装置、插座、导线、家用电器等达到使用寿命应及时更换．
e．注意防雷：高大建筑物顶端要安装避雷针，雷雨天不能站在大树下避雨．
f．空气开关跳闸后应该先检修电路，再使空气开关复位．
切断　
不接触
不靠近　
断开
